带脚轮双层移动焊接工作台设计

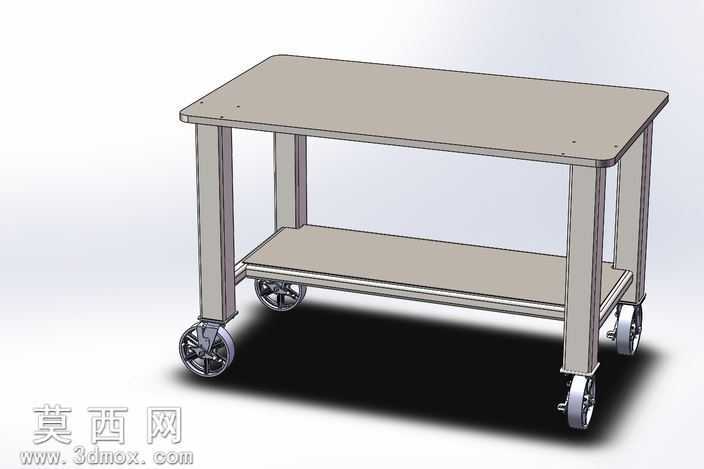

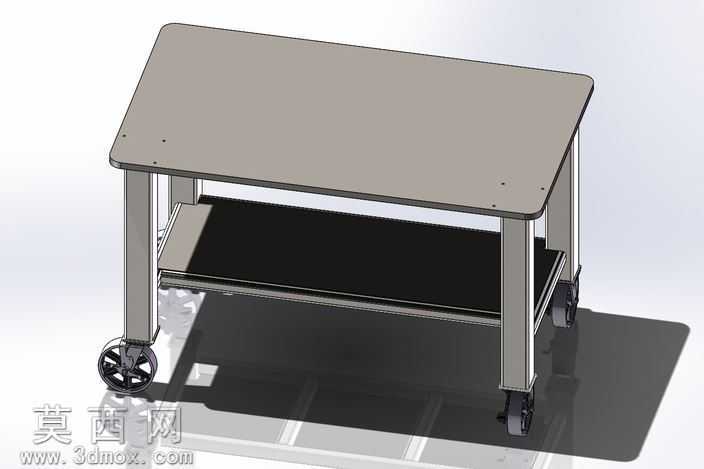

本作品为可移动双层焊接作业工作台，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循实际钣金加工与型材焊接的工艺逻辑，确保各部件尺寸匹配合理、装配关系准确。整体结构采用方钢型材作为支撑立柱，上下两层台面均选用加厚冷轧钢板制作，台面边缘做圆角钝化处理，避免作业过程中剐蹭划伤，下层置物层可用于放置焊接耗材、手动工具、待加工工件等物料，拓展作业空间利用率。底部配置四个带锁定功能的万向脚轮，其中两个脚轮带刹车锁定结构，既可以满足车间内灵活转场移动的需求，锁定后也能保证作业过程中工作台的稳定性，不会出现滑移偏移。建模过程中对焊接连接部位做了细节还原，立柱与台面、立柱与下层置物架的连接位置均模拟真实焊缝的成型效果，金属材质渲染区分了型材哑光金属质感、台面磨砂钢板质感与脚轮橡胶、金属轮毂的不同材质表现，光影渲染贴合车间实际作业环境的光照效果，清晰展现各部件的结构层次。设计过程中充分考虑焊接作业的实际使用需求，台面预留了虎钳安装孔位，可适配指定型号的台虎钳安装固定，满足焊接、钳工装配、工件打磨等多场景作业需求，整体结构承重经过合理测算，支撑立柱的排布、型材壁厚的选型都匹配常规车间作业的承重要求，避免结构冗余增加不必要的成本，同时也保证结构强度满足日常使用需求。建模时对各部件做了独立参数化设置，可根据实际使用场景灵活调整台面尺寸、立柱高度、脚轮规格等参数，适配不同的作业空间与使用需求，各装配部件均设置了合理的装配间隙，符合实际加工装配的公差要求，不存在干涉问题，可直接用于生产加工的参考依据。
