通用车型下部恒温器外壳配套密封垫片

　　在早期小排量乘用车冷却系统的维护与改装作业中，节温器（恒温器）壳体与进气歧管侧的配合间隙问题一直是维修端的常见痛点，尤其是换装加厚铸造气门室盖的工况下，气门室盖的下沿凸缘会侵入节温器外壳的上部安装空间，直接导致原厂密封垫片压合量不足、密封面错位，轻则出现冷却液渗漏，重则造成节温器开启卡滞、冷却系统循环效率下降，影响发动机正常工作温度区间。这款垫片正是针对该类适配场景开发的间隙补偿密封件，核心作用是在两个配合部件之间填充因部件厚度变化产生的装配间隙，同时保证密封面的平面度要求，为周边清洁器安装、燃油管路与真空管路的排布留出足够的安全空间，避免管路与壳体、气门室盖产生运动干涉或磨损。

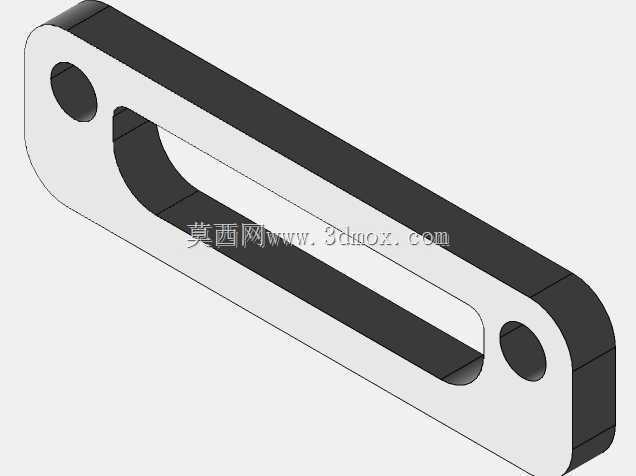

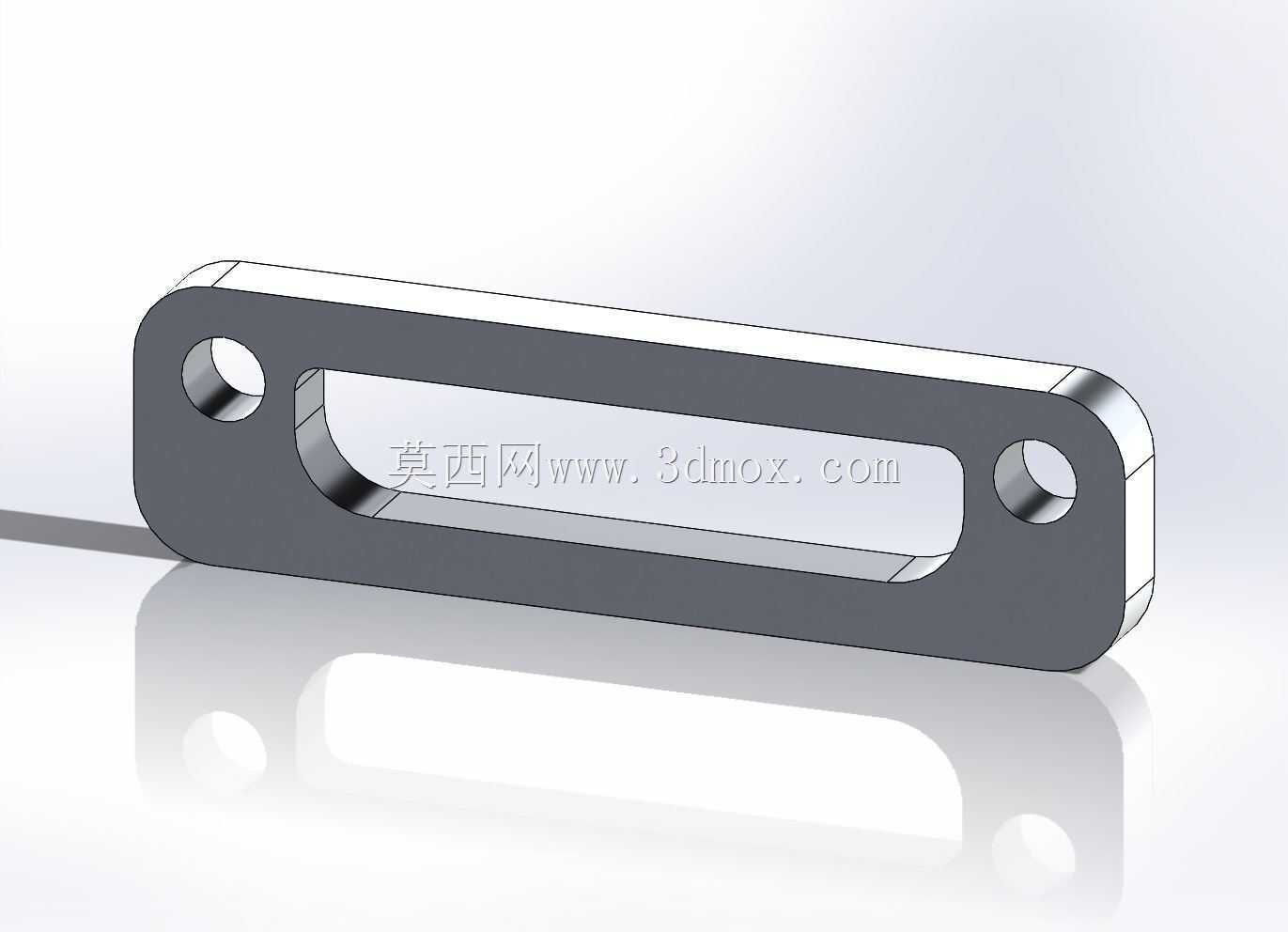

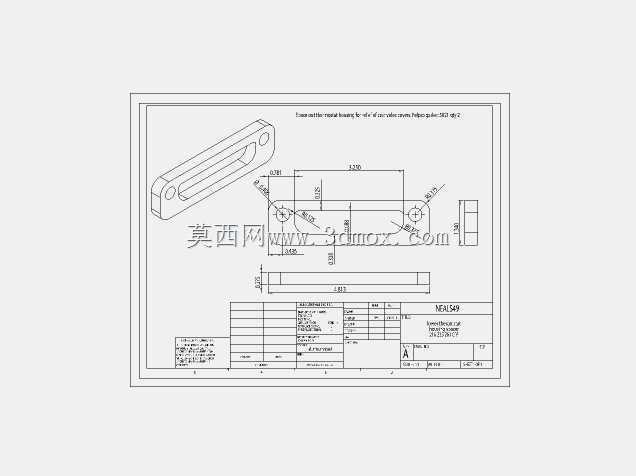

　　从结构设计来看，垫片整体采用长条形圆角矩形的轮廓构型，两端对称布置圆形安装过孔，孔位中心距严格匹配GM系列多款车型下部恒温器外壳的原厂螺栓孔位参数，无需对原有壳体或安装面进行二次加工即可直接对位安装；中部开设长圆形贯通避让槽，槽体轮廓完全避让恒温器外壳的冷却液流通通道，不会对冷却介质的循环通流面积产生任何遮挡，避免因通流截面变化造成冷却液流阻上升、局部涡流等问题。垫片厚度设定为0.375英寸，这个数值并非随意选取，而是经过多轮实装验证得出的补偿值：刚好抵消加厚铸造气门室盖带来的突出量，保证两个配合面的平行度公差控制在0.05mm以内，螺栓按原厂规定扭矩紧固后，垫片的压缩率处于密封材料的最优工作区间，既不会因压缩量过大导致垫片永久变形失效，也不会因压缩量不足出现密封间隙。

　　材质选择上，设计阶段预留了多材质适配空间，可根据实际使用场景选择铝合金冲压成型或者耐油钢质板材加工，铝合金材质重量轻、导热性适中，不会在密封位置形成局部热桥，适合日常民用车辆的常规维护使用；钢质垫片强度更高、抗蠕变性能更好，适合高负荷工况或者改装后动力输出提升的车型使用，两种材质的垫片表面都可根据密封需求做相应的表面处理，比如涂覆耐温密封涂层、印刷密封筋线，进一步提升密封可靠性，实际使用中可搭配FELPRO#5021密封胶协同使用，密封效果更稳定。

　　安装边界方面，垫片的外轮廓尺寸严格控制在恒温器外壳的密封面边界以内，边缘超出密封面的宽度不超过1mm，既保证密封面有足够的压合宽度，又不会因垫片外伸过多与周边的线束、管路产生干涉；两端安装孔的孔径比固定螺栓直径大0.2mm，预留了足够的安装对位公差，即使壳体加工存在微小的位置度误差，也能顺利完成装配，不会出现螺栓穿入困难、垫片错位的问题。垫片的所有棱边都做了R0.3的圆角处理，没有尖锐的毛刺或飞边，避免安装过程中割伤操作人员，也防止长期使用中棱边割伤周边的橡胶管路。

　　在实际维修场景中，这类定制厚度的补偿垫片往往很难找到现成的标准件，很多维修人员会采用手工裁剪石棉垫或者红纸板临时替代，但手工制作的垫片孔位精度差、厚度不均匀，密封可靠性很难保证，短则三五个月就会出现渗漏问题，甚至可能因垫片碎屑脱落进入冷却水道造成节温器卡滞、散热器堵塞等次生故障。这款经过参数化建模验证的垫片，所有尺寸都经过实装配对校验，完全匹配对应型号恒温器外壳的安装尺寸，安装后不需要额外调整周边部件的位置，就能一次性解决间隙补偿与密封的双重需求，大幅降低维修作业的时间成本，也避免了临时改制垫片带来的故障隐患。

　　从建模逻辑来看，整个模型采用全参数化草图驱动，所有尺寸都设置了可编辑的参数变量，如果后续需要适配其他厚度的气门室盖，只需要修改厚度参数、调整孔位中心距就可以快速衍生出对应规格的垫片模型，不需要重新绘制轮廓，大幅提升了同系列产品的设计效率；模型的所有倒角、避让特征都做了工艺性校验，不管是采用冲压加工还是数控铣削加工，都能直接生成加工刀路，不需要二次做工艺补正，完全满足小批量定制加工的生产要求。
