立式单缸往复式蒸汽机结构设计方案

这款立式单缸往复式蒸汽机，核心定位是小型热能转机械能的演示与教学类动力装置，也可适配小型复古动力装置、科普展项的动力输出需求。从实际应用场景来看，这类小尺寸蒸汽机常被用于工业科普展馆的动力原理演示、院校热能与动力工程专业的原理教学教具，也可作为小型复古动力模型的核心动力单元，为低负载的转动机构提供稳定的往复转旋转动力输出。

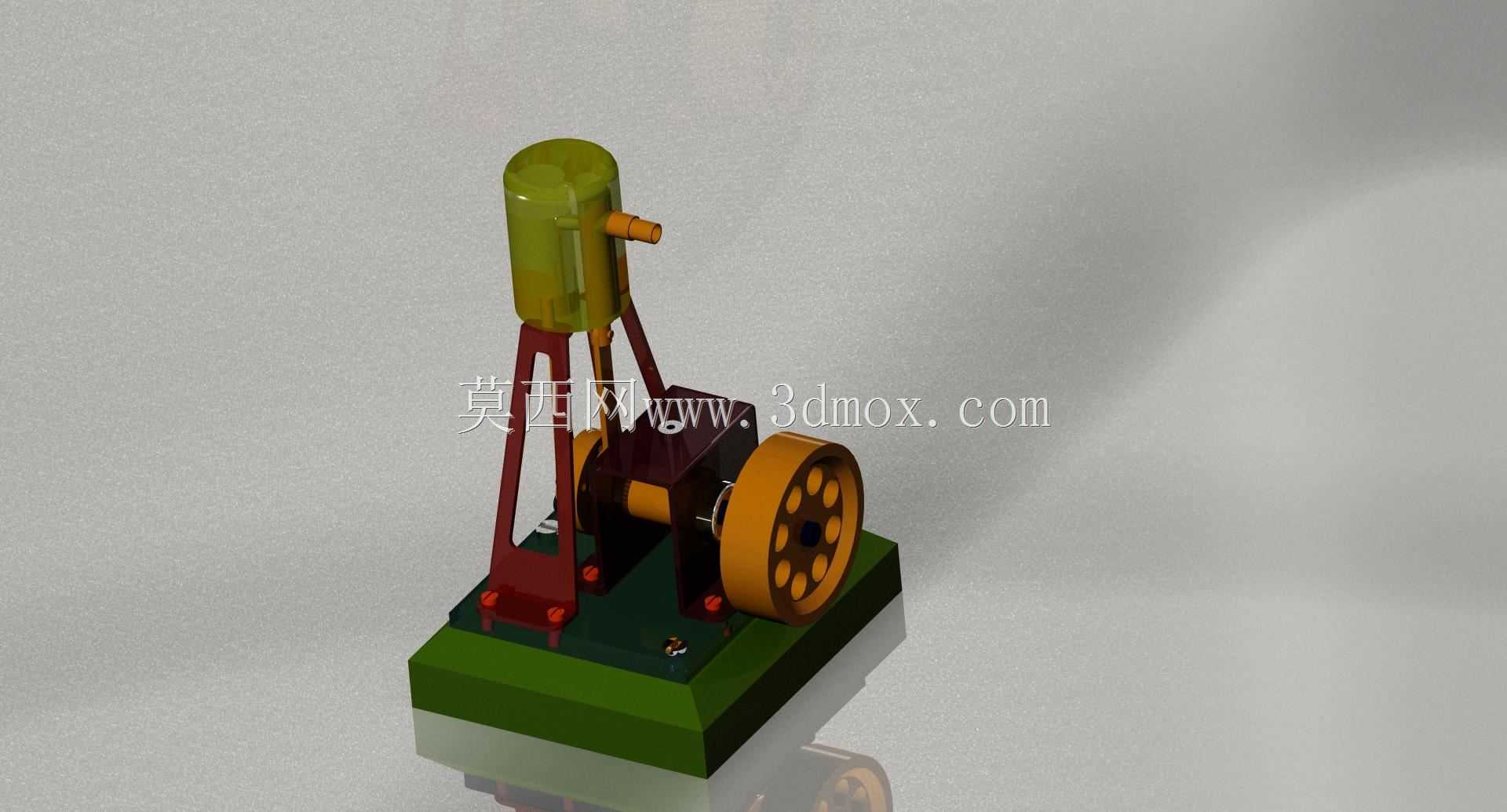

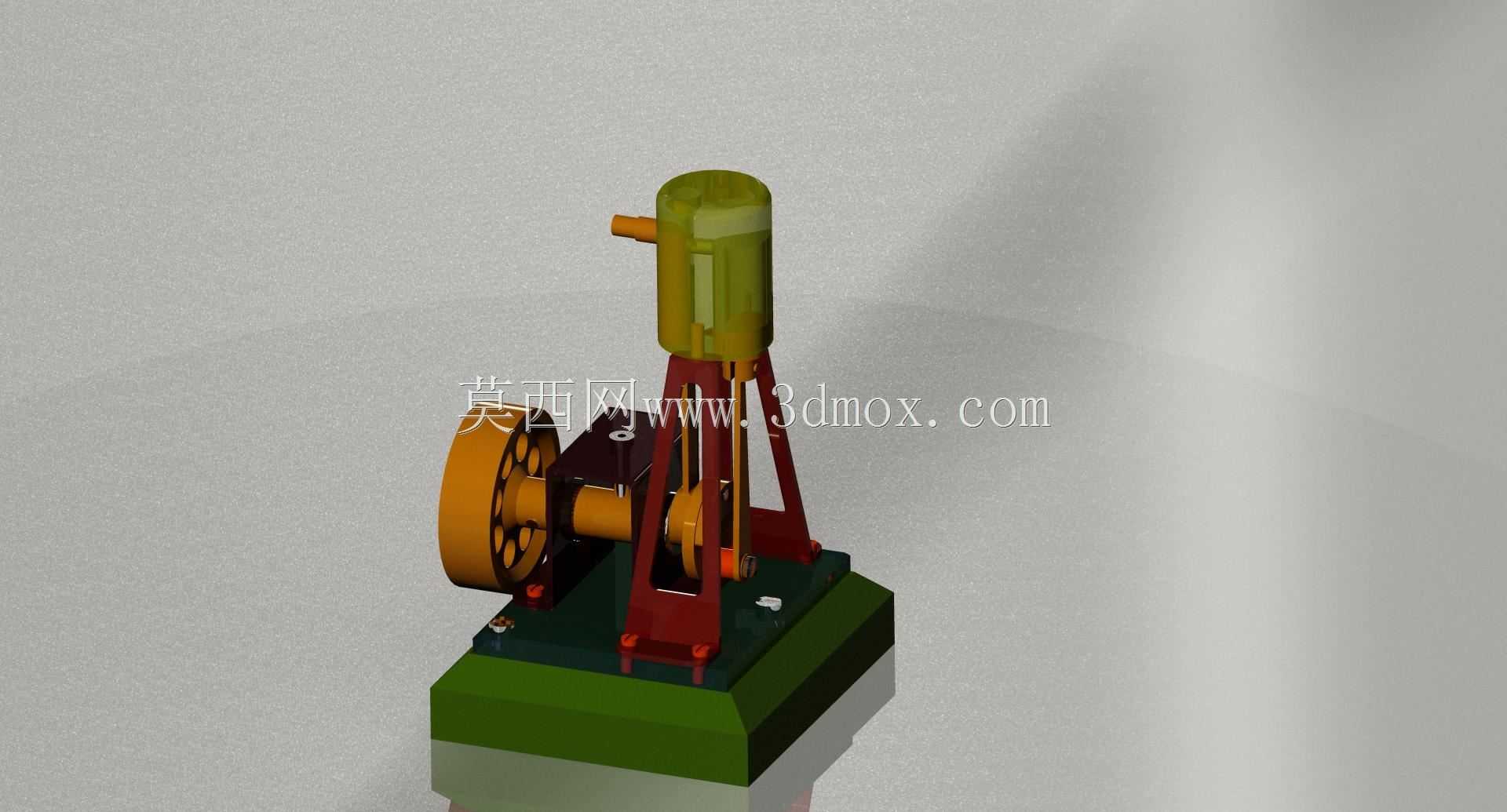

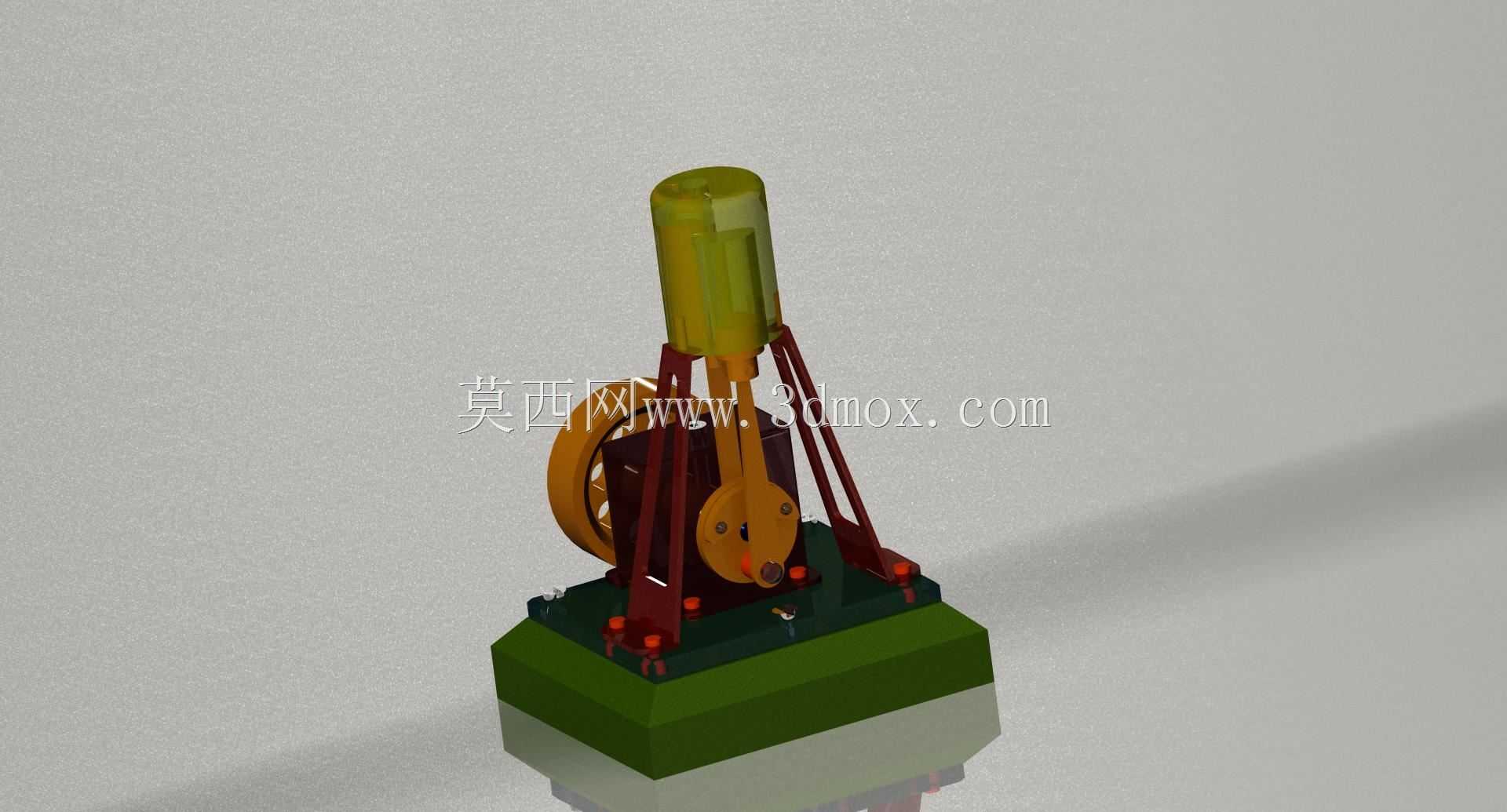

设备的核心功能是通过蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终实现动力的稳定输出。设计过程中，首先考虑的是立式布局的空间利用率，将储汽罐竖直布置在机架上方，既缩短了蒸汽输送路径，减少管路中的压力损耗，也让整体设备的安装底座尺寸控制在极小范围内，适配桌面级的安装场景。底座采用方形实心结构设计，预留了四个安装固定孔位，可直接通过螺栓固定在安装台面或配套支架上，运行时能抵消曲柄连杆运动产生的往复惯性力，降低整机振动幅度。

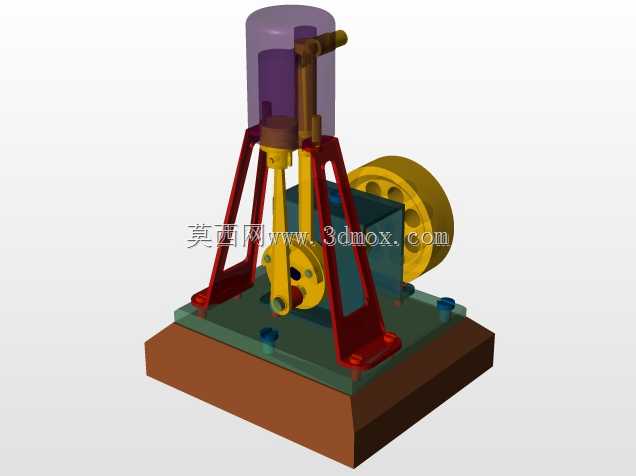

从结构设计细节来看，储汽罐采用立式圆柱造型，侧面预留蒸汽输入接口与安全阀安装位，可直接对接外部蒸汽发生装置，罐体下部通过密封管路与气缸腔体连通，保证蒸汽压力稳定作用在活塞端面上。机架采用双立柱支撑结构，连接上部储汽罐与下部安装底座，同时为气缸、曲柄连杆机构提供稳定的安装基准，立柱上预留的安装孔位可调整气缸的安装高度，适配不同行程的活塞组件。曲柄连杆机构的偏心距经过匹配计算，与活塞行程形成合理的传动比，保证飞轮转动过程中不会出现死点卡滞，飞轮采用大直径轮缘设计，依靠自身转动惯量储存动能，平衡活塞往复运动的速度波动，让输出的转速更加平稳。

安装边界方面，整机竖直方向的高度主要由上部储汽罐决定，水平方向的最大外轮廓为飞轮的旋转直径，安装时需要在飞轮外侧预留足够的安全间隙，避免转动部件与周边结构发生干涉。气缸与储汽罐的连接部位采用密封结构设计，可承受常规低压蒸汽的工作压力，所有运动副位置都预留了润滑注油孔，日常维护时可直接加注润滑脂，降低运动部件的磨损速率。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可生产，装配流程简单，零部件的互换性较强，适合作为原理验证类的结构设计参考，也可直接用于教学教具的加工生产。
