斯特林外燃式热力发动机结构模型

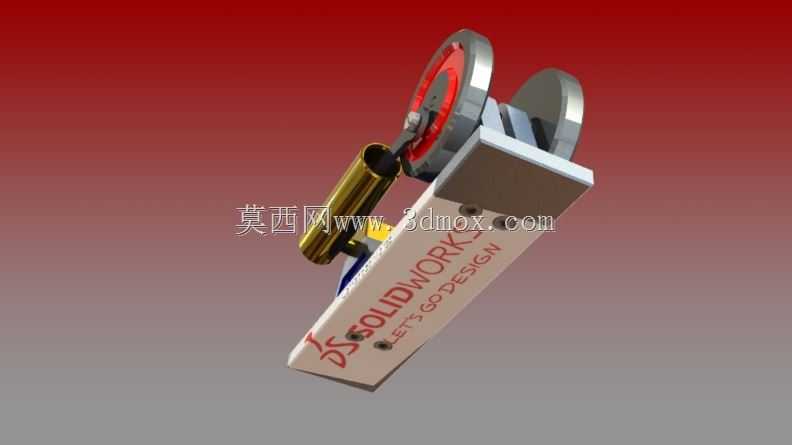

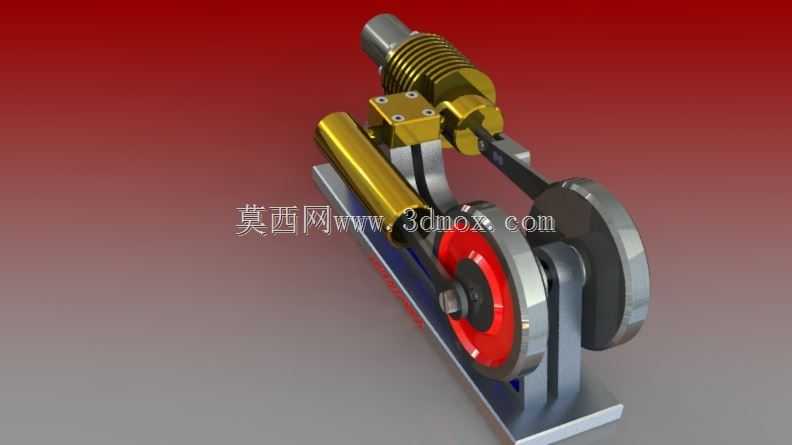

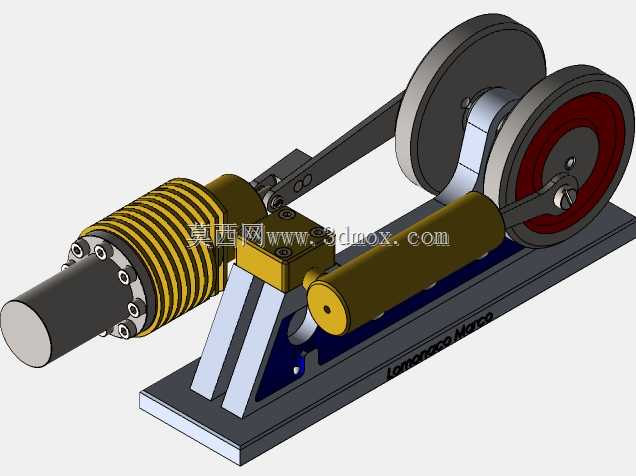

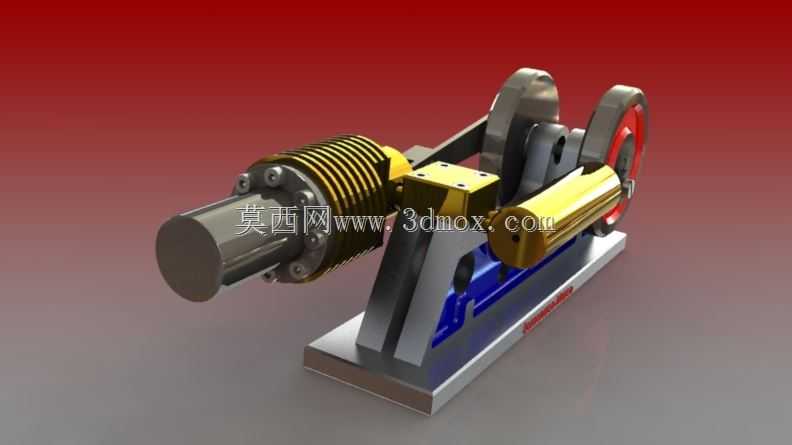

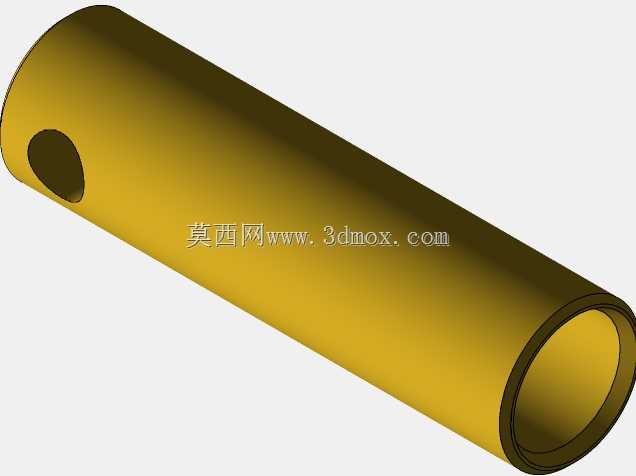

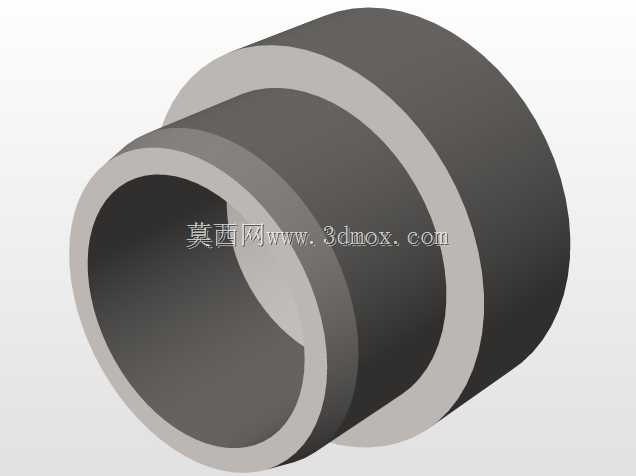

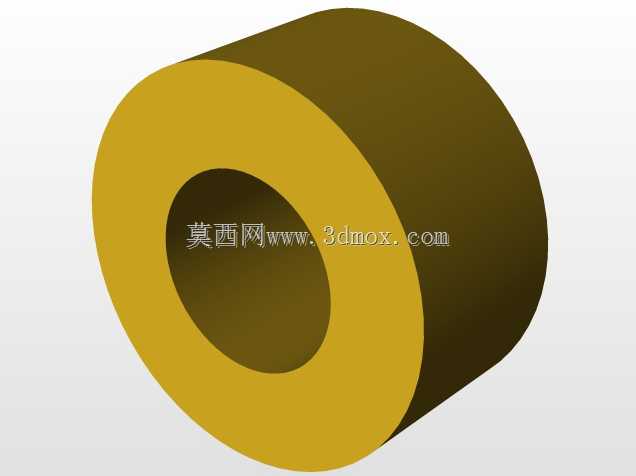

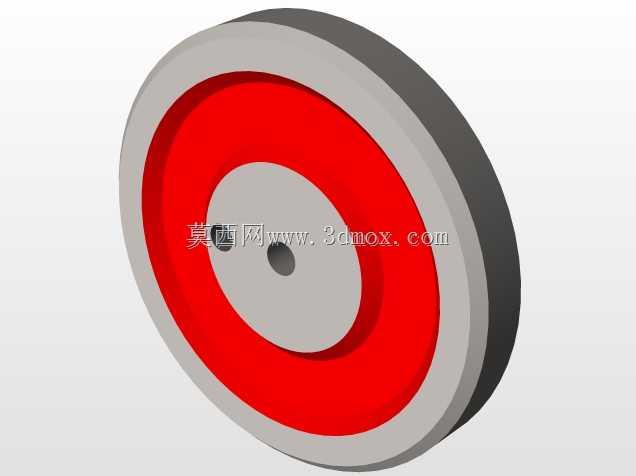

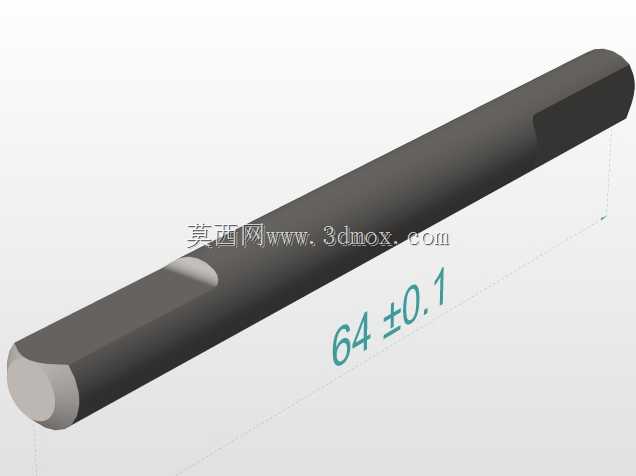

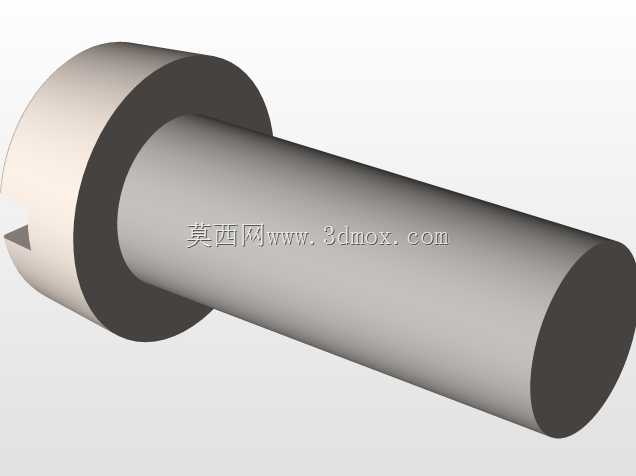

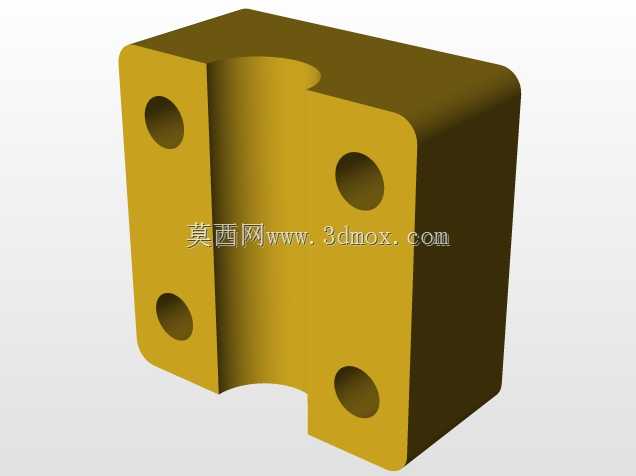

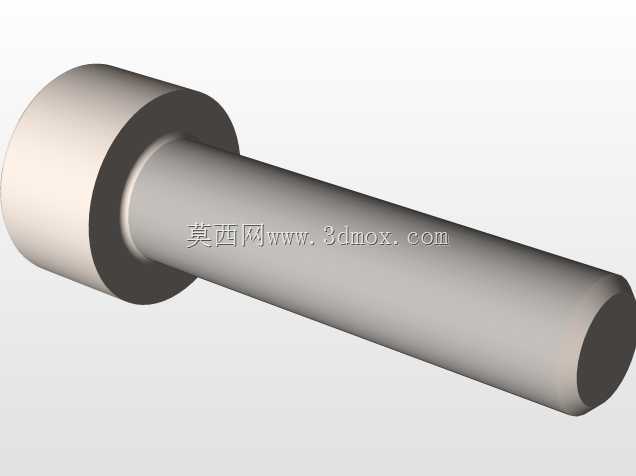

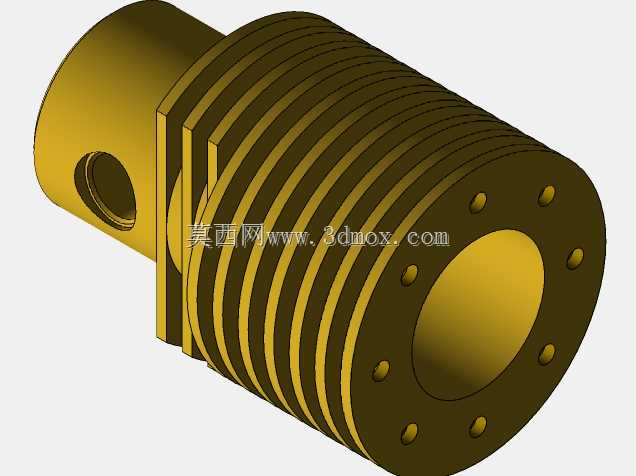

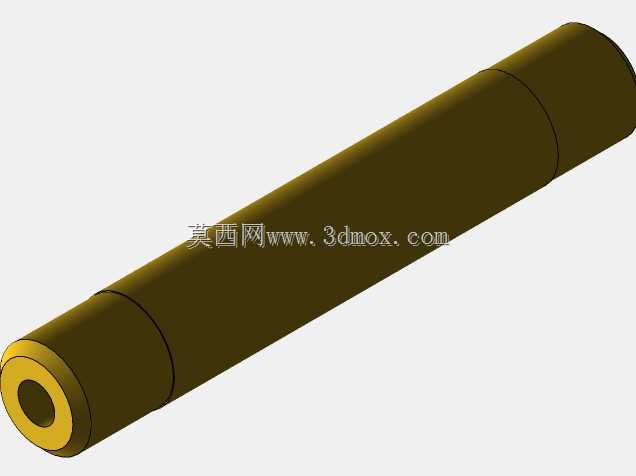

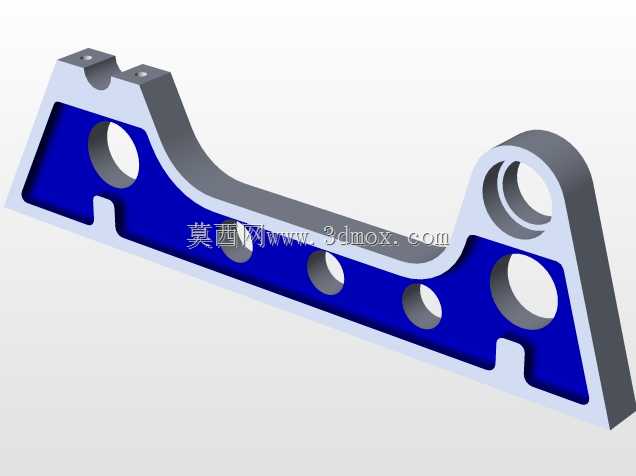

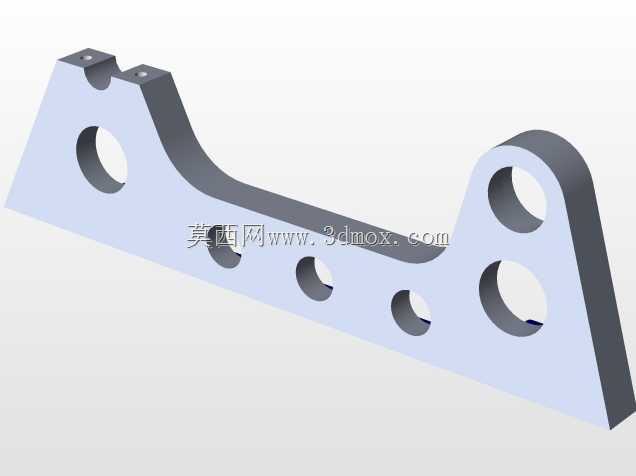

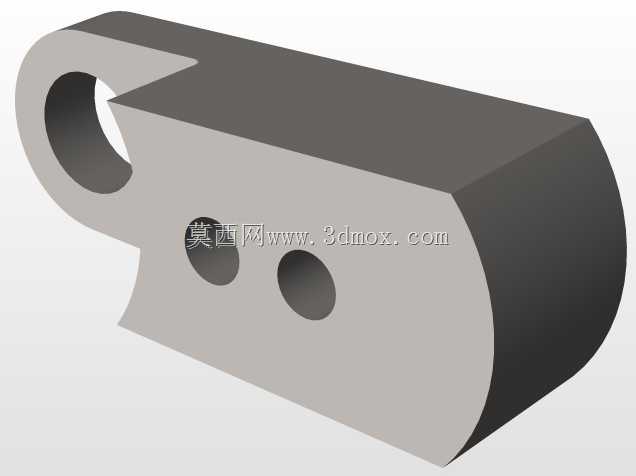

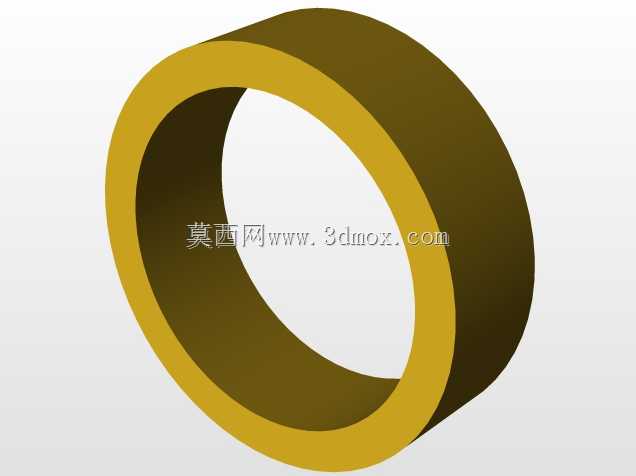

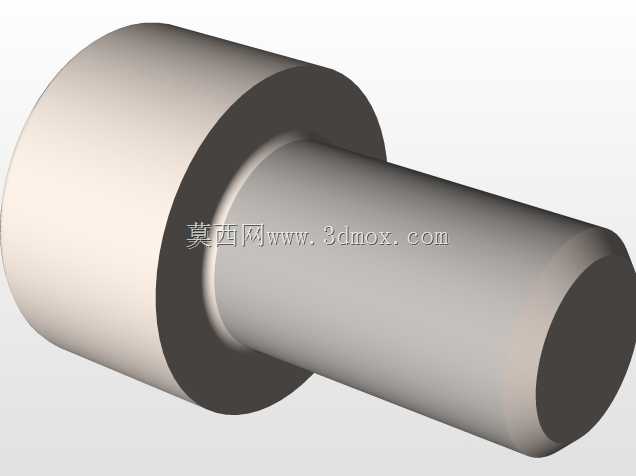

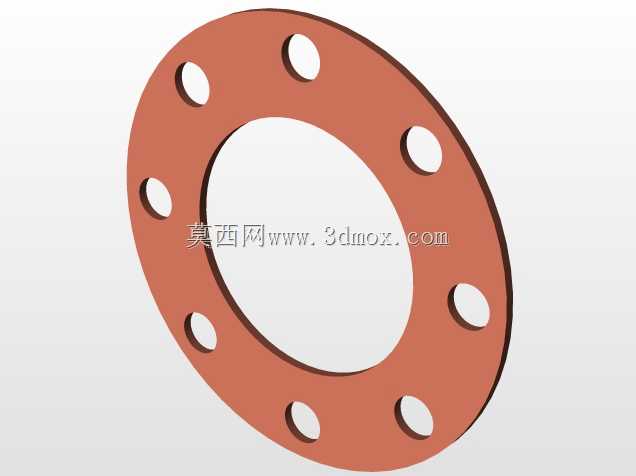

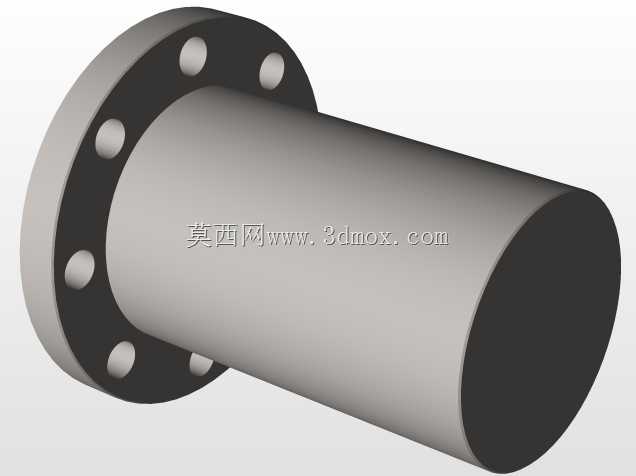

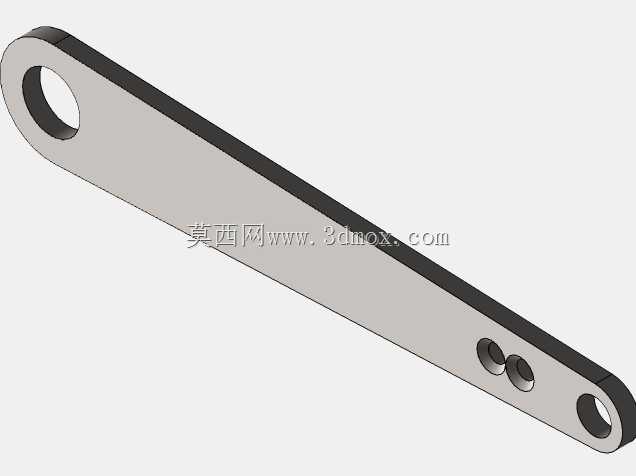

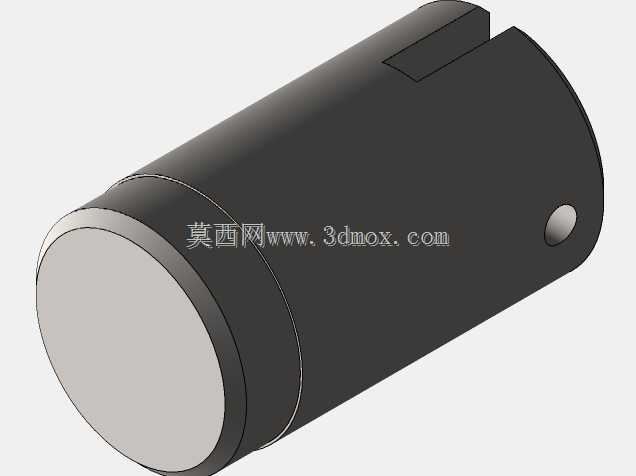

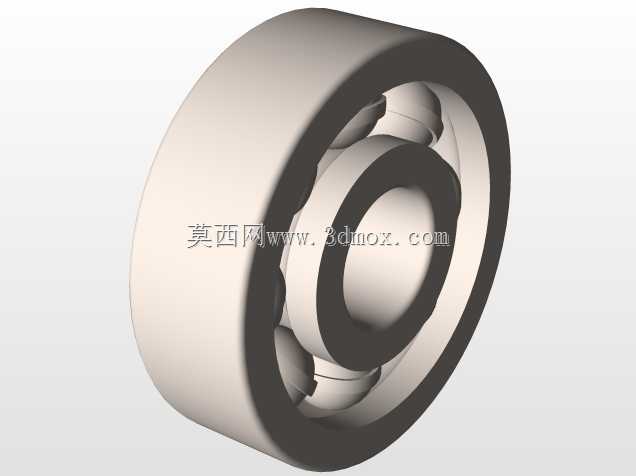

这款斯特林发动机模型完整还原了外燃式热力循环设备的核心结构，在分布式能源供给、余热回收利用、教学演示实验等场景中，这类动力装置有着不可替代的应用价值。不同于依靠燃料在缸内爆燃做功的内燃机，斯特林发动机通过封闭回路内工质的交替受热、冷却实现循环做功，对热源适配性极强，工业场景中可对接工业废热、太阳能集热、生物质燃烧等多种低品位热源完成动力输出，在偏远区域离网供电、小型热电联供系统中也有成熟落地案例。从结构设计逻辑来看，模型完整呈现了动力气缸、置换气缸、曲柄连杆传动机构、飞轮蓄能组件、回热器换热结构的装配关系，设计阶段优先考虑了运动部件的同轴度公差要求，动力活塞与缸壁的配合间隙控制在微米级，既保证工质密封性能，又降低往复运动的摩擦损耗。传动端采用对称布置的双飞轮结构，能够抵消曲柄连杆机构往复运动产生的惯性力矩，让动力输出过程更平稳，避免单飞轮结构带来的径向偏载问题，延长核心运动部件的使用寿命。安装边界方面，整机采用一体化铸造底座作为承载基准，底座预留了四个标准安装孔位，可直接固定在实验台架或设备安装基座上，动力输出轴端采用标准轴径设计，可直接对接小型发电机、水泵等负载，无需额外定制转接法兰。回热器部分采用叠片式换热结构，能够在工质冷热交替流动过程中存储和释放热量，大幅提升循环热效率，这也是斯特林发动机区别于其他闭式循环热机的核心设计特征。建模过程中对所有运动副都做了干涉校验，活塞往复行程、曲柄回转半径、连杆长度的参数匹配经过反复校核，能够完整模拟真实设备的运行动作，可直接用于原理演示、结构教学，也能作为小型动力装置研发的结构参考蓝本，帮助设计人员快速理解外燃机的动力传递逻辑与热力循环实现路径。
