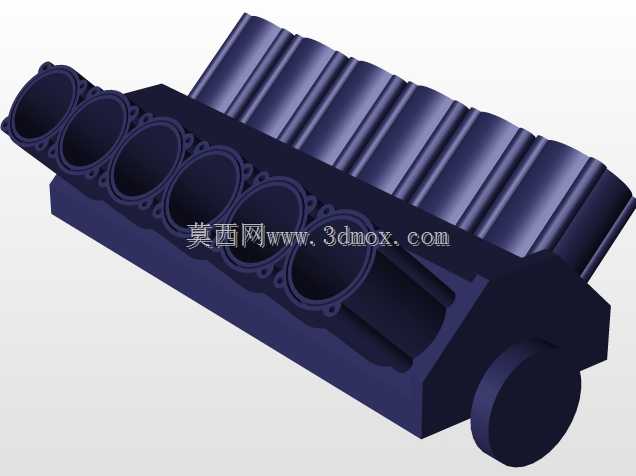

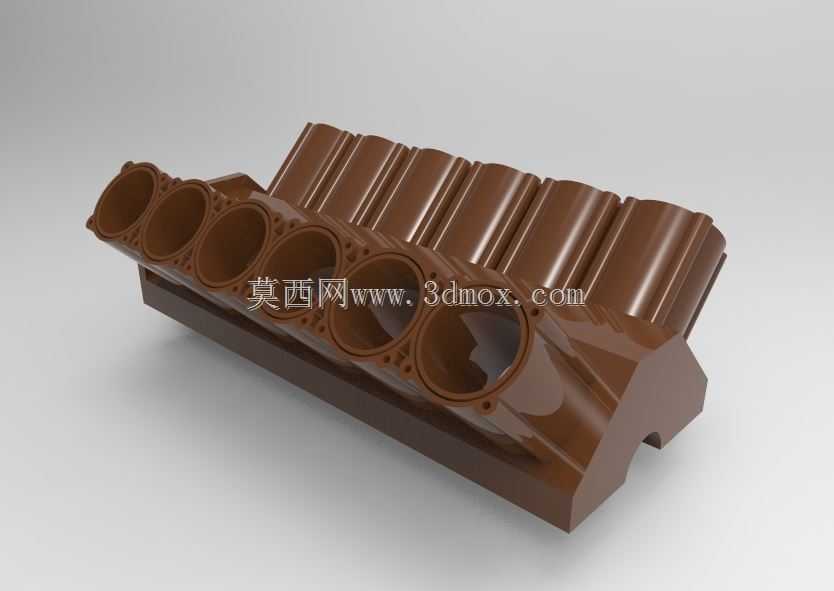

V型十二缸发动机缸体结构三维数模

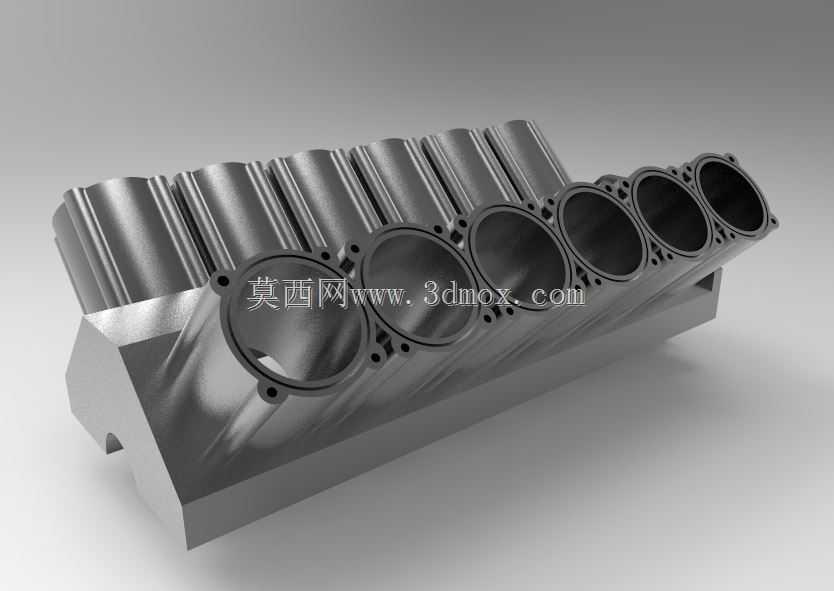

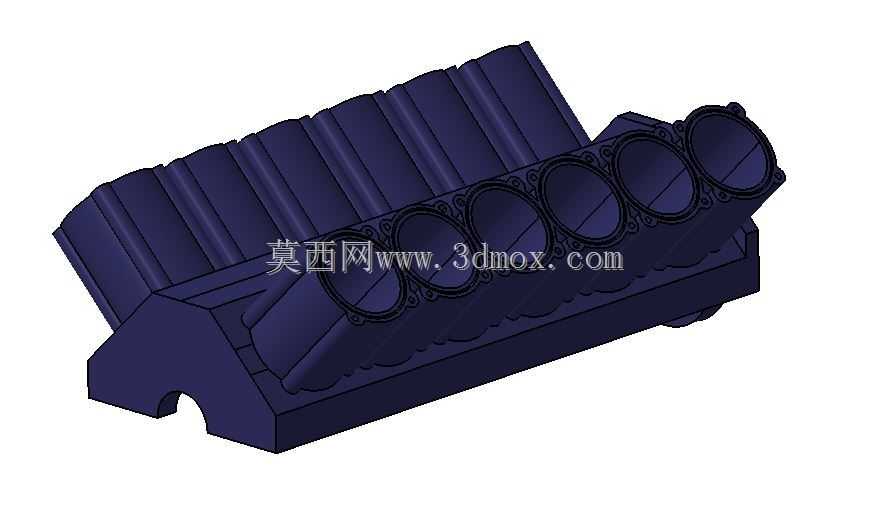

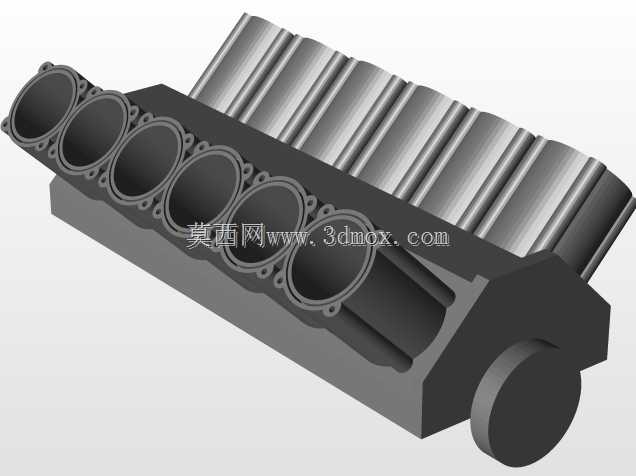

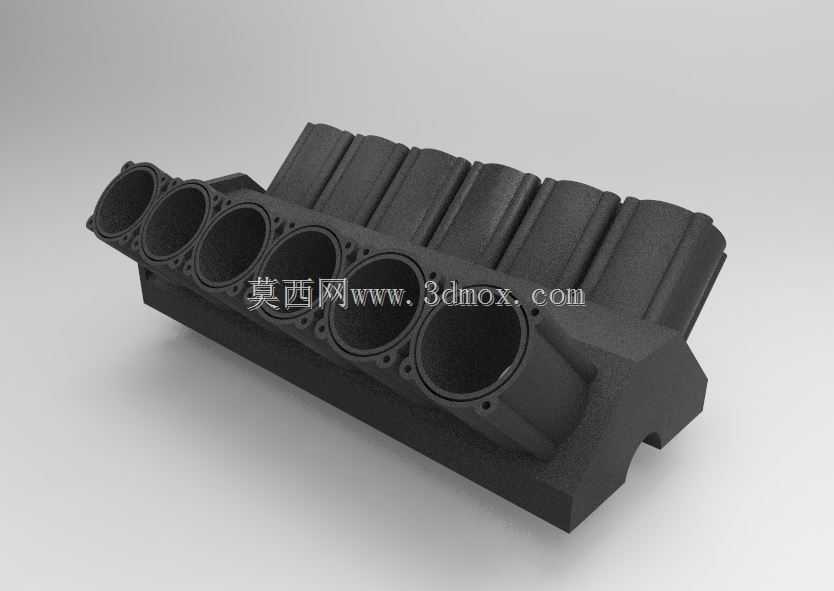

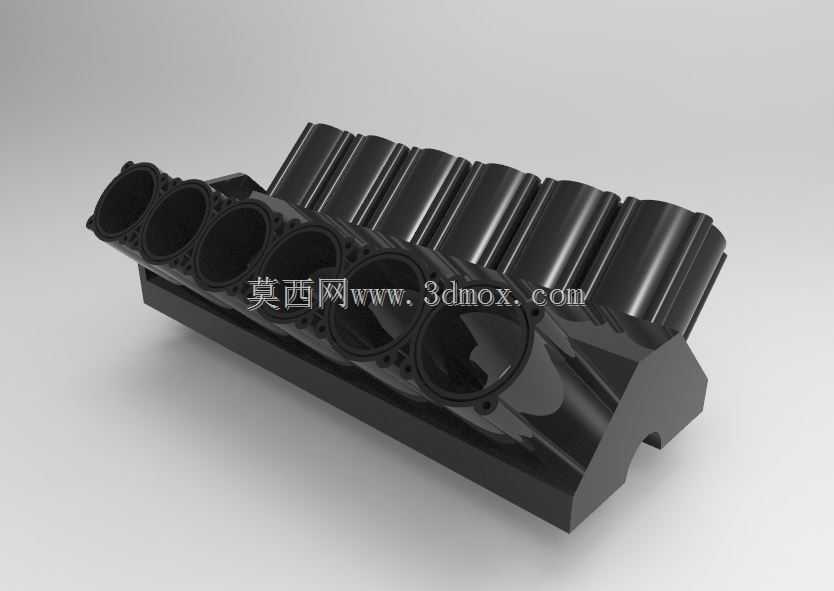

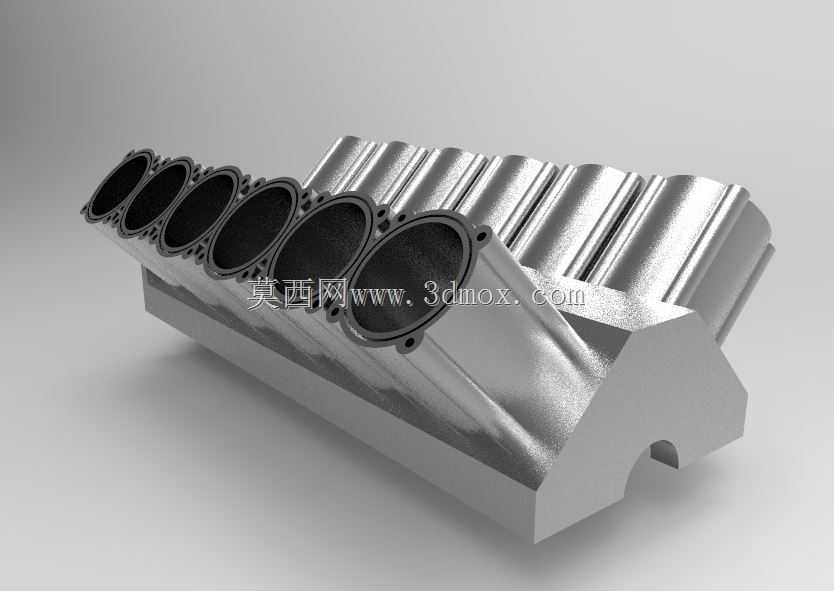

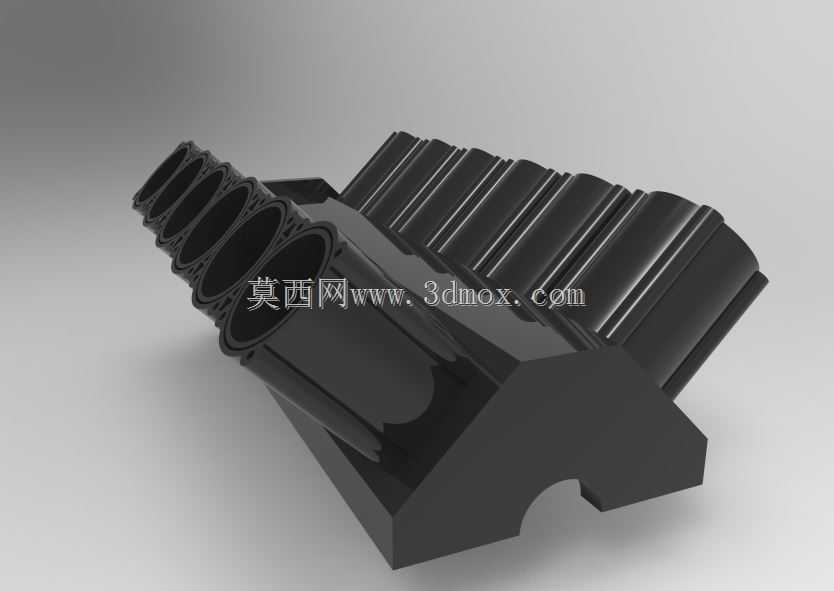

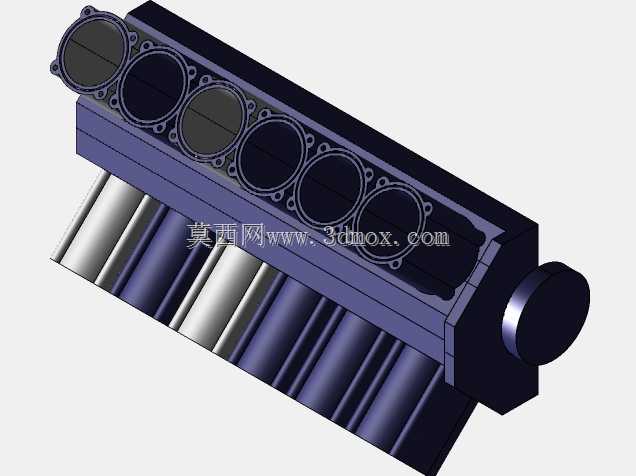

该模型呈现的是V型十二缸内燃机的缸体主体结构，作为大排量动力装置的核心承载部件，这类缸体多用于高端乘用车、高性能赛车以及大马力特种作业车辆的动力总成中，部分适配高负载工况的工业发电机组也会采用同构型的V12缸体作为动力基础。从结构设计来看，该缸体采用60度夹角的V型布局，两列各6个气缸呈对称排布，这种布局能在保证12个气缸总排量的前提下，大幅缩短发动机的整体轴向长度，相比直列六缸机型，轴向尺寸可缩短近40%，更便于在前置后驱、中置引擎的车型机舱内布置，同时V型对称结构能抵消大部分活塞往复运动产生的一阶、二阶振动，降低动力运行时的整机抖动量，减少额外的平衡轴配置需求。模型中完整还原了缸体的气缸腔、曲轴箱安装位、缸盖结合面的螺栓孔位、冷却水道预留腔以及主油道的走向结构，每个气缸筒的内壁预留了珩磨纹理的安装余量，缸体下部的曲轴箱采用龙门式结构设计，主轴承座的加强筋沿曲轴受力方向呈放射状排布，能承受高转速下曲轴传递的爆发压力，避免缸体主轴承座位置出现形变开裂。在安装边界上，该缸体的两列缸盖结合面平面度要求控制在0.05mm以内，气缸中心距按照大排量机型的常规设计取值，保证相邻气缸之间有足够的壁厚承受燃烧爆发压力，同时预留了冷却水道的流通空间，避免缸壁局部过热。缸体侧面预留了机油滤清器、水泵、起动机的安装凸台，所有安装孔位的位置度公差都按照量产机型的设计要求做了对应约束，前端面预留了正时机构、水泵驱动轮的安装空间，后端面预留了飞轮壳、变速箱连接的定位止口与螺栓孔位，能完整匹配动力总成的装配需求。从建模逻辑来看，该结构先搭建V型夹角的基准平面，再以曲轴中心线为基准确定各气缸的中心轴线，逐个绘制气缸筒的轮廓后做布尔运算，再逐步添加加强筋、安装凸台、水道油道的空腔结构，所有过渡圆角都按照铸造工艺的要求做了处理，避免应力集中，符合金属铸造缸体的生产工艺要求，可作为动力总成设计、结构教学、装配仿真的基础数模使用，也能用于逆向设计参考，帮助设计人员理解大排量V型发动机缸体的结构布局逻辑与受力设计思路。
