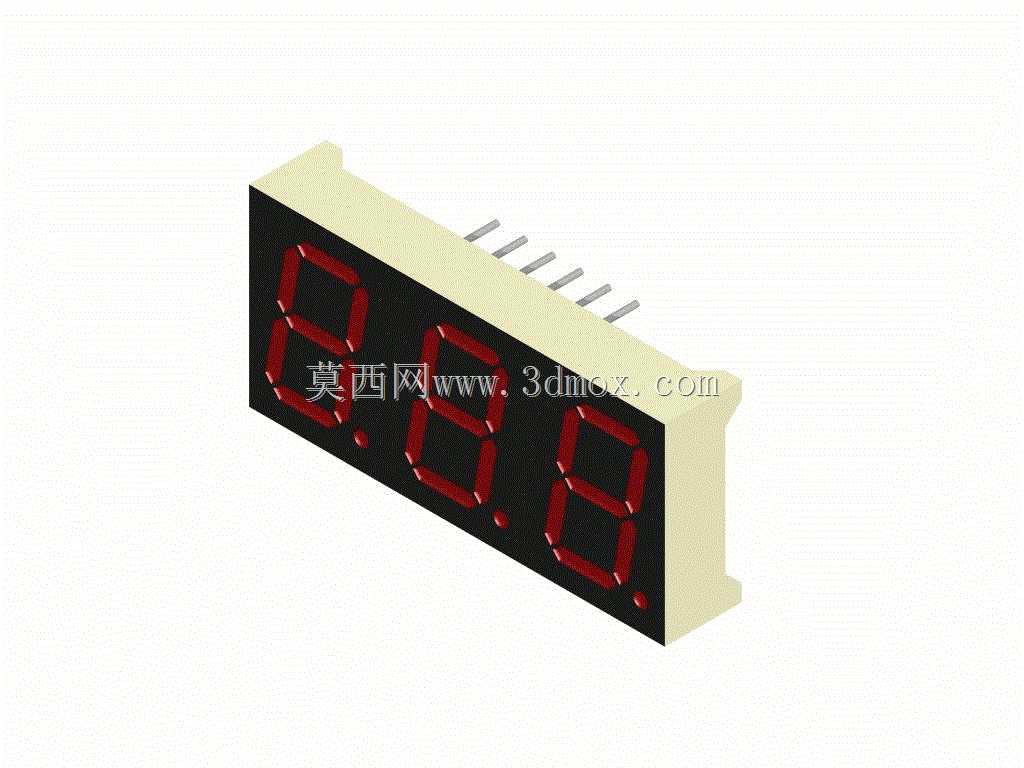

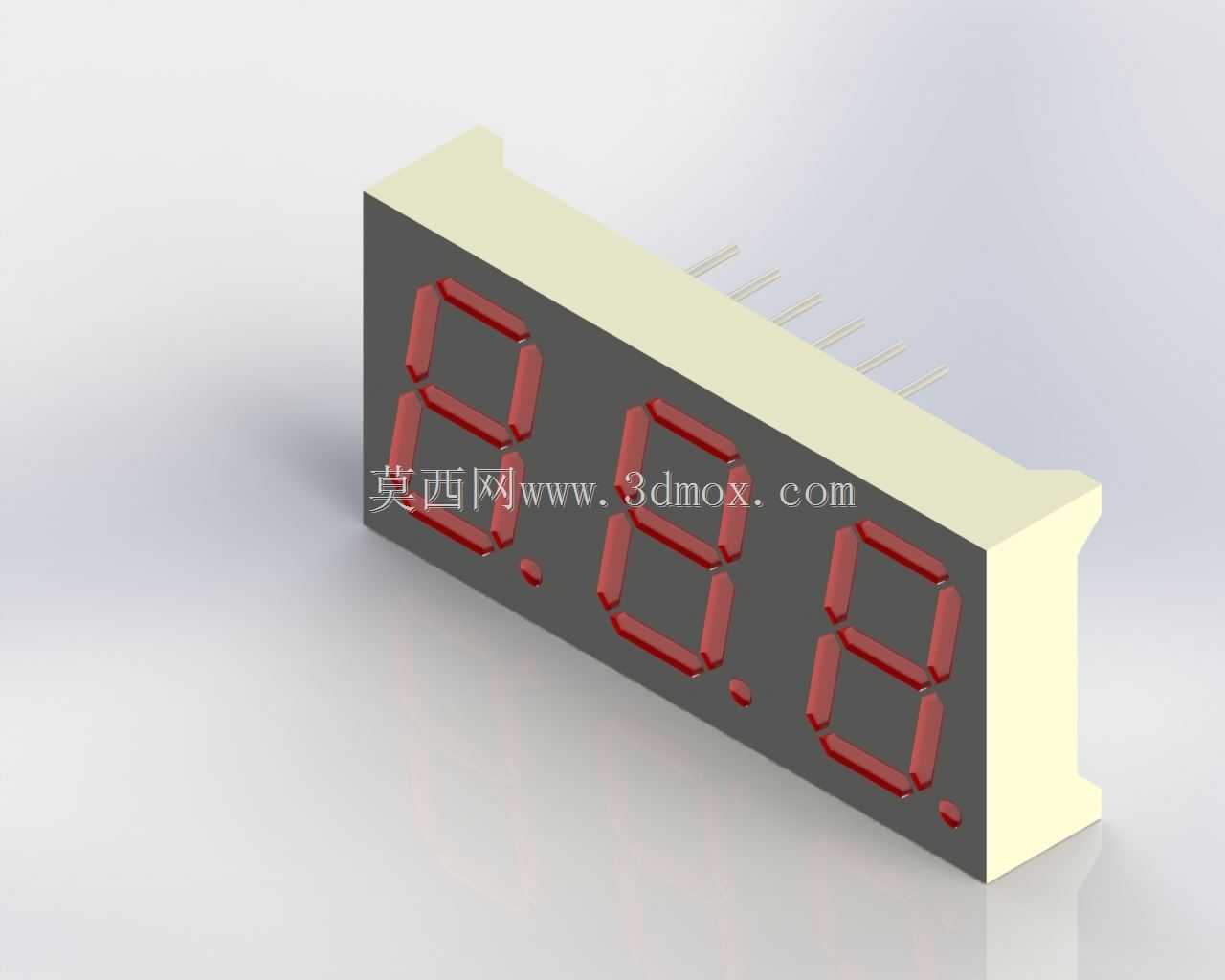

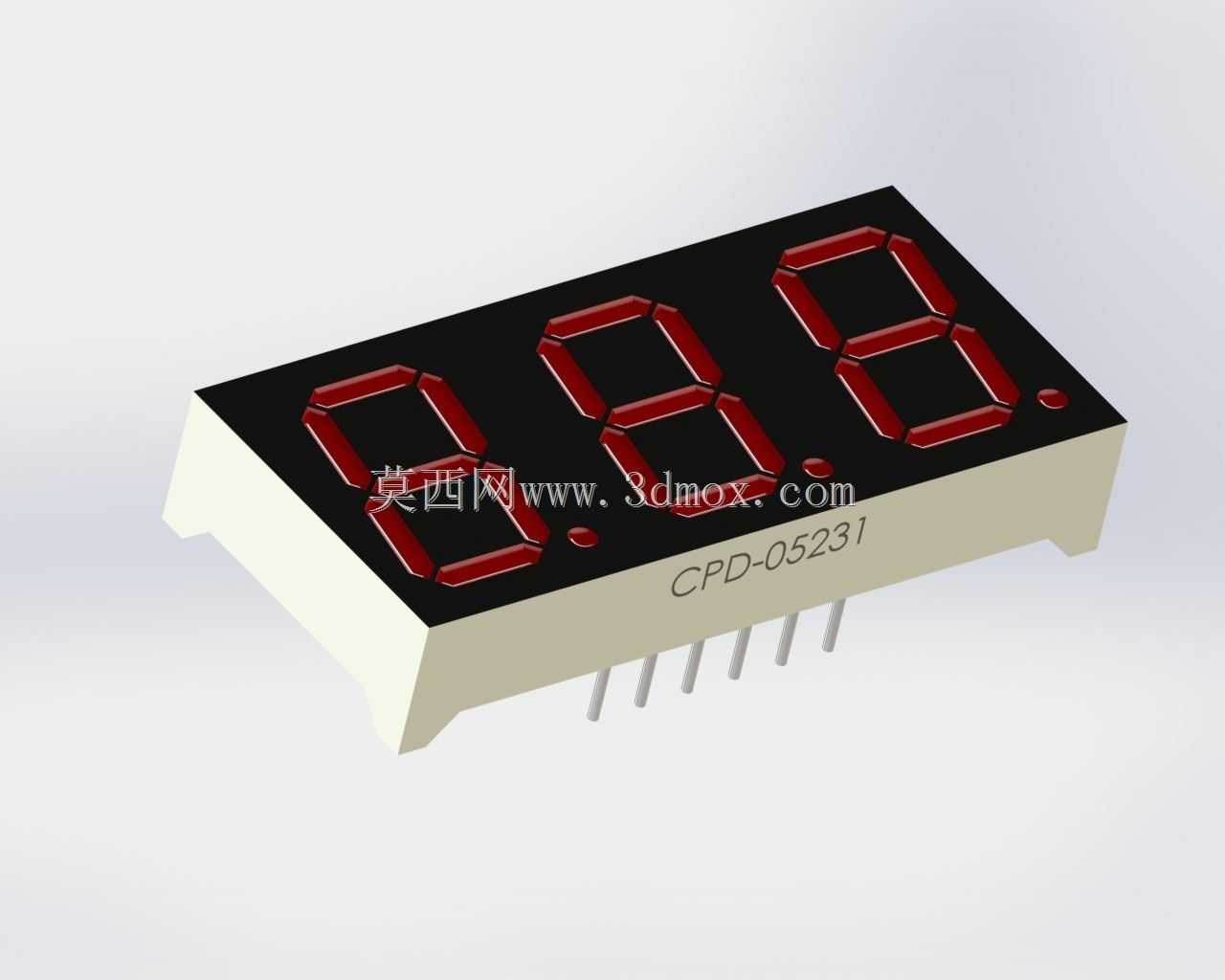

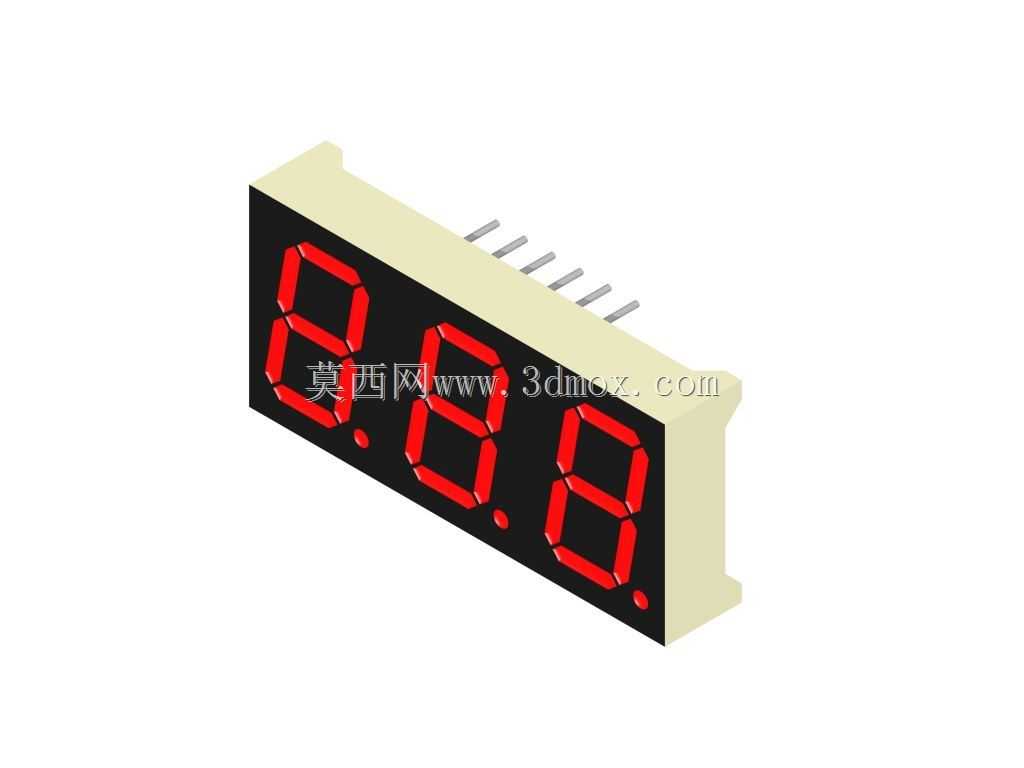

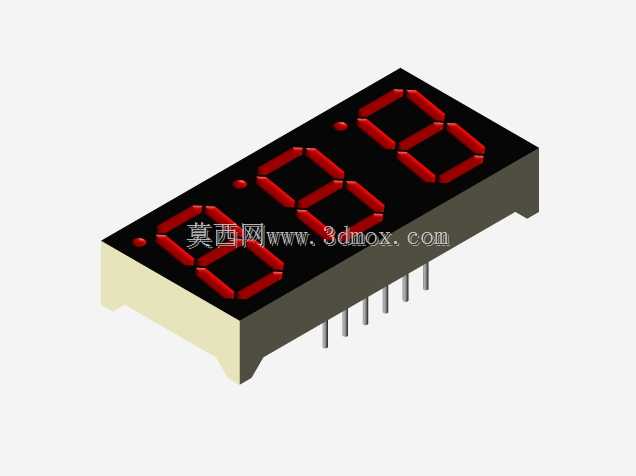

三位共阳红色数码显示管三维结构

做小型测控装置面板选型的时候，这类三位直插数码管是绕不开的显示部件，很多温控模块、计数仪表、简易参数显示终端的面板显示区，都会优先选用这类器件做数值输出。从实际装机的角度看，这个模型还原的是常规0.56英寸规格的三位共阳数码管，引脚采用单侧直插排布，适配常规波峰焊工艺，焊盘间距按照标准2.54mm排距设计，做PCB封装的时候可以直接匹配引脚定义，不需要额外调整孔位偏移。设计这类器件的三维模型时，首先要卡准安装边界：本体的塑壳高度、引脚伸出长度、显示面到PCB板面的高度都要和实物公差对齐，不然做面板开孔的时候容易出现显示面凹进面板或者顶到面板视窗的问题，很多新手建模容易忽略塑壳侧边的安装定位凸台，实际装配时这个凸台是卡在PCB开孔边缘做限位的，能避免焊接后器件歪斜导致显示角度偏移。从功能特性上看，这类三位数码管每一位都带小数点点位，支持0-9数字及部分自定义段码显示，段码发光面采用红色高亮封装，室内光照环境下可视距离能达到3-5米，完全满足工业现场设备的参数读取需求。做设备结构设计的时候，要注意数码管显示面和面板透明视窗的间隙控制，一般留0.2-0.5mm的装配间隙即可，间隙过大容易出现光线漫反射导致显示发虚，间隙过小则容易因为装配公差刮花显示面。另外引脚的弯折强度也要在建模时做还原，直插引脚的直径是0.5mm，焊接时引脚伸出PCB背面的长度控制在1.5-2mm最合适，过长容易和底层布线形成短路风险，过短则会导致焊锡浸润不足影响焊接可靠性。这类数码管的塑壳采用耐高温PBT材质，过波峰焊时的本体耐受温度能达到260摄氏度持续10秒，建模时还原的塑壳壁厚均匀度也和实物一致，不会出现壁厚突变导致的注塑缩水问题，做整机热仿真的时候可以直接套用这个模型的本体尺寸，评估显示区域的温升对发光效率的影响。
