卧式工业承压储运用罐体结构设计

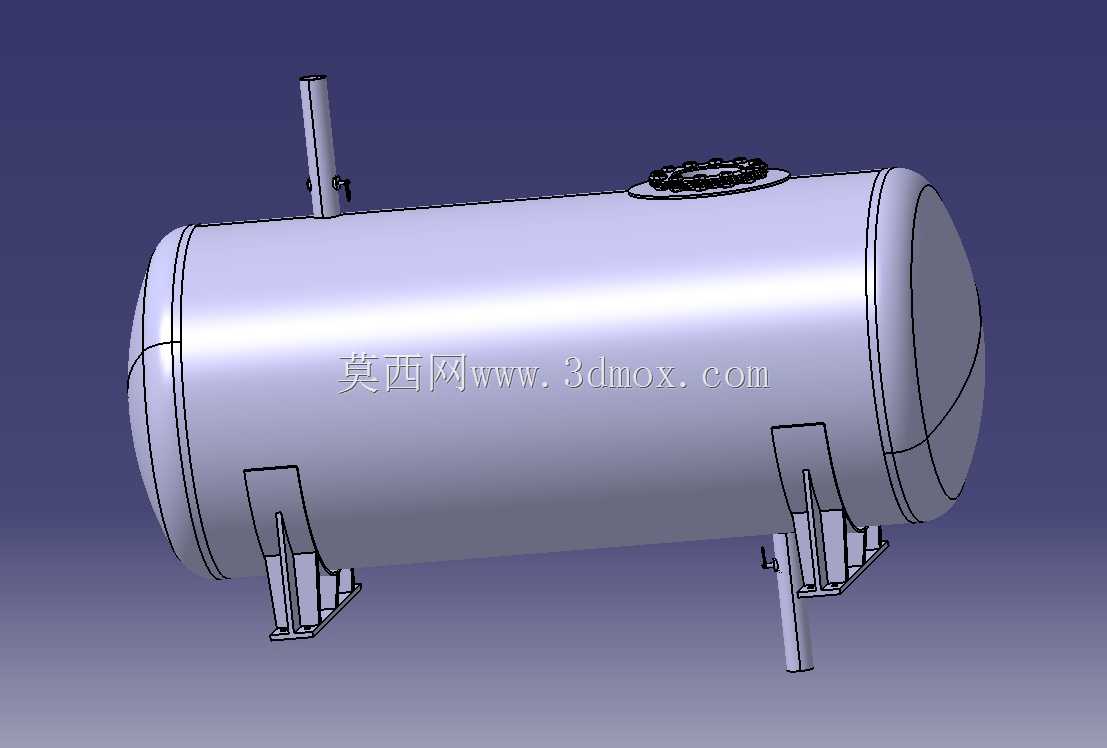

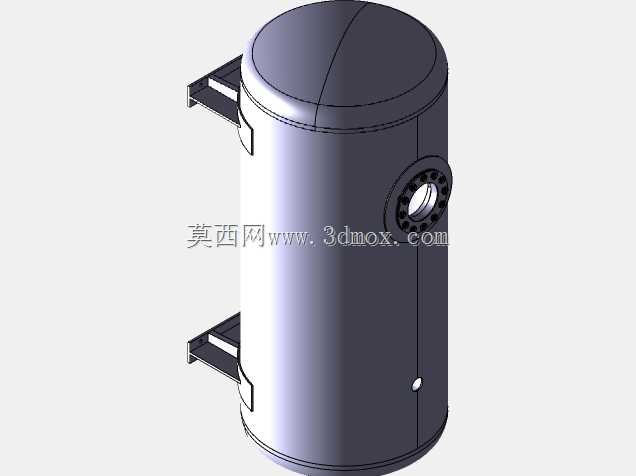

这款卧式承压罐体的设计，首先锚定了中小型化工生产、厂区公用工程配套、轻工制程物料暂存的实际场景，可用于带压状态下的气体、低粘度流体、饱和蒸汽凝液的储存与缓冲，也可配套小型空压站、制冷机组作为气液分离缓冲单元使用，适配多数常规工业厂区的室内外安装工况。从结构设计逻辑来看，整体采用标准椭圆封头与圆柱形筒身的焊接结构，相比平盖封头能在同等壁厚下承受更高的工作压力，降低应力集中风险；筒身顶部设置的带颈法兰接管可作为安全附件、压力表、放空阀的安装接口，顶部的人孔结构采用快开式法兰压盖设计，方便后期内部检修、清洁作业时人员进出，无需切割拆解罐体结构。底部的鞍式支座采用对称双组布置，每个支座设置带筋板的支撑立板与底部安装脚板，安装时可通过脚板上的螺栓孔与预埋基础、设备钢架完成固定，其中一侧支座设计为滑动式结构，可抵消罐体带温工作时的轴向热胀冷缩位移，避免支座与基础连接处产生额外的结构应力。接管的伸出长度、安装位置均预留了足够的阀门安装、管道连接操作空间，不会出现后期配管时操作空间不足的问题；筒身底部的排污接管设置在鞍座之间的最低位置，可保证停机时内部残液完全排空，减少积液腐蚀内壁的风险。设计过程中对筒身壁厚、封头厚度、支座承载能力均做了等强度校核，在满足常规1.6MPa工作压力等级要求的前提下，尽可能控制整体耗材用量，避免过度设计带来的成本浪费；整体外形的长径比控制在3:1左右，既保证了足够的储存容积，也不会因为长径比过大导致运输、吊装时的挠度超标，安装时仅需保证两个鞍座的基础水平度偏差在允许范围内，即可完成稳定固定，后期运维过程中仅需定期检查法兰密封面、焊缝位置的腐蚀情况，配合常规的压力容器年检要求即可长期稳定运行。
