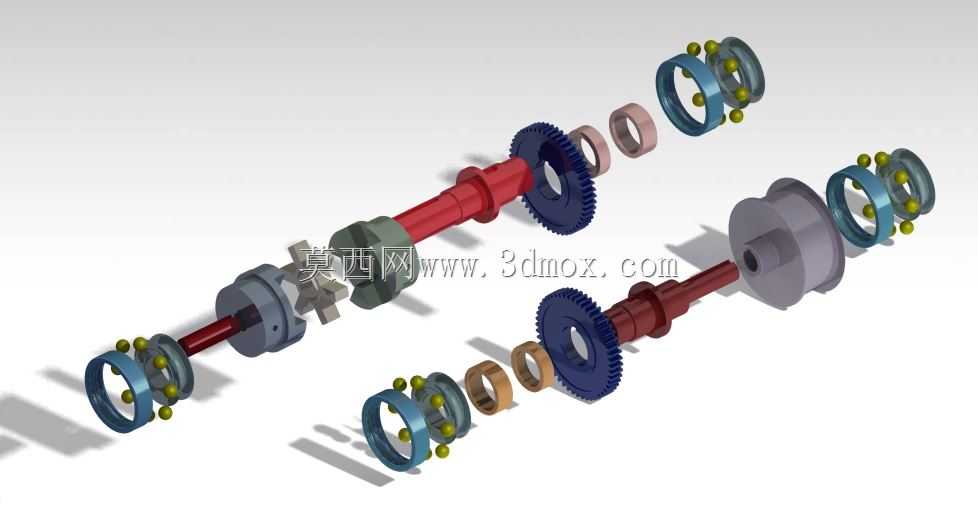

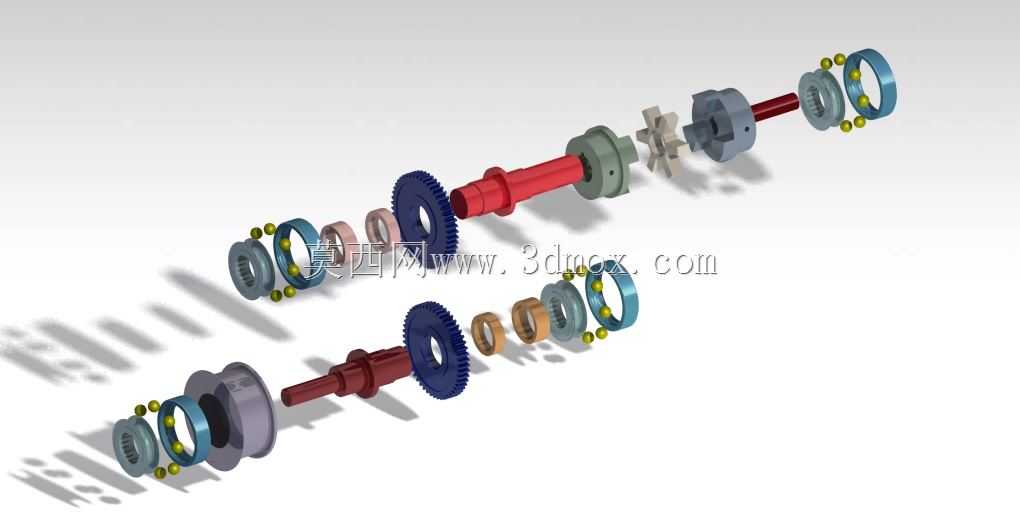

带皮带轮的正齿轮组件及联轴器结构

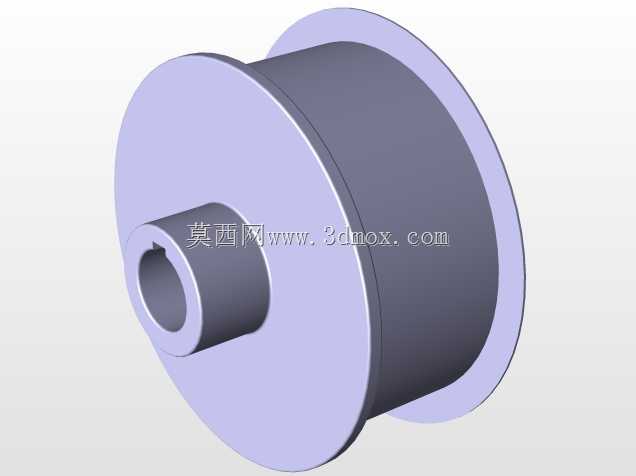

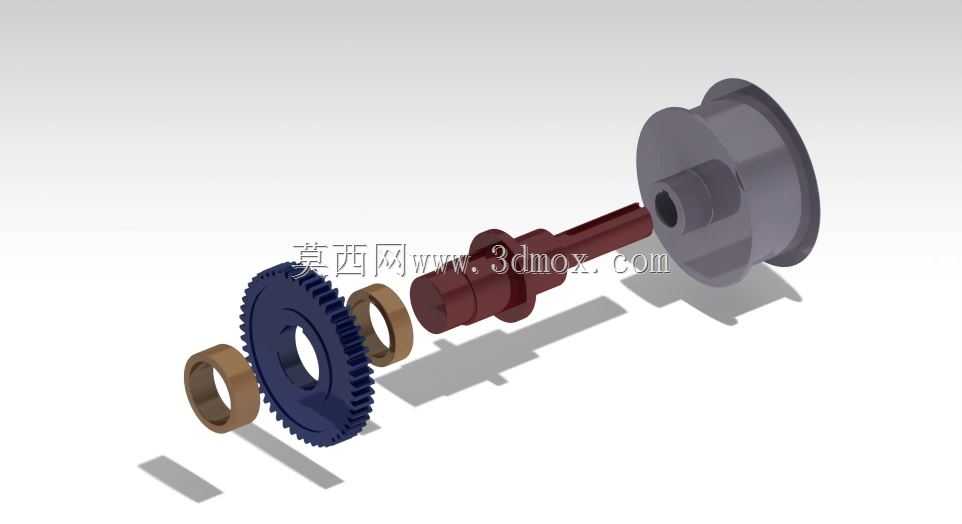

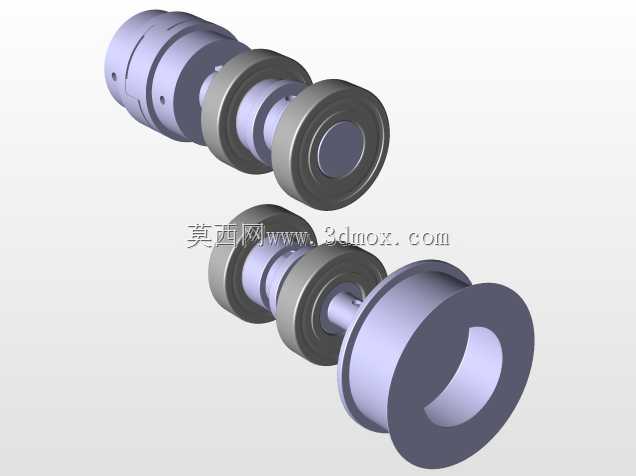

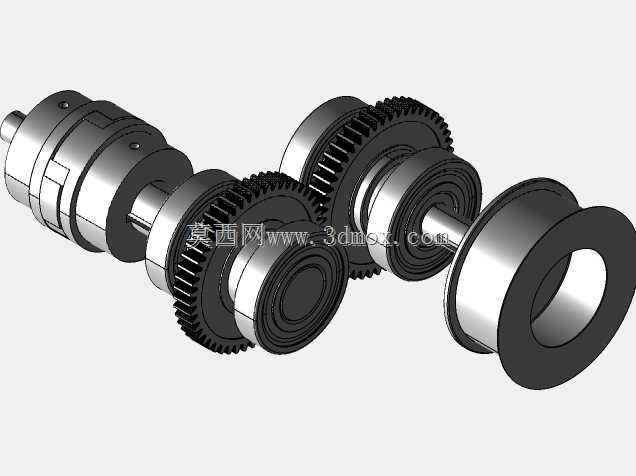

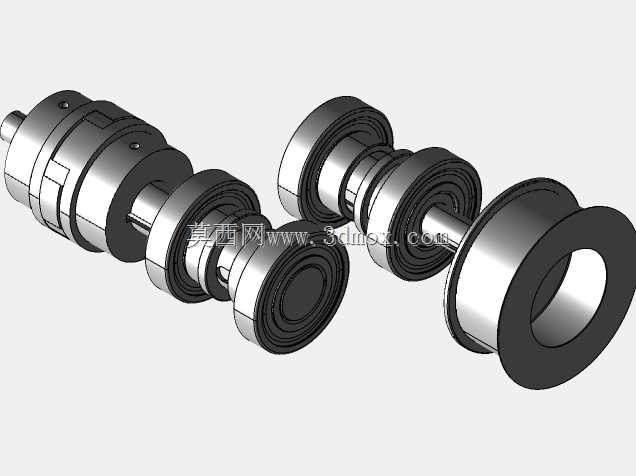

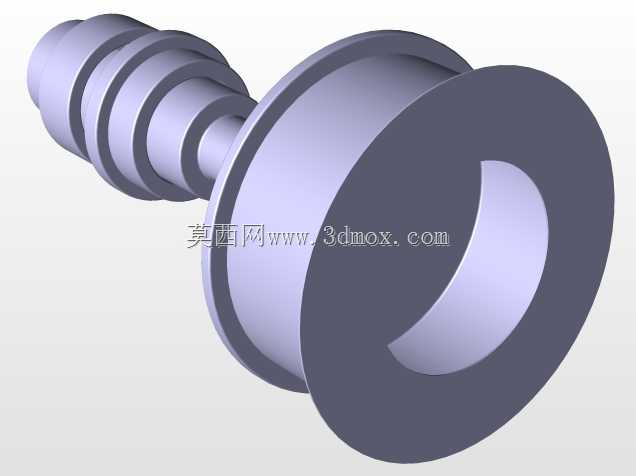

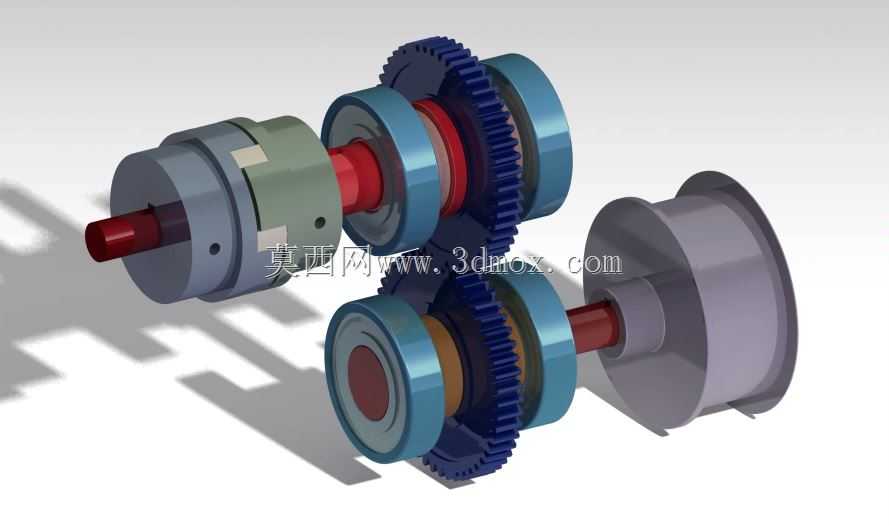

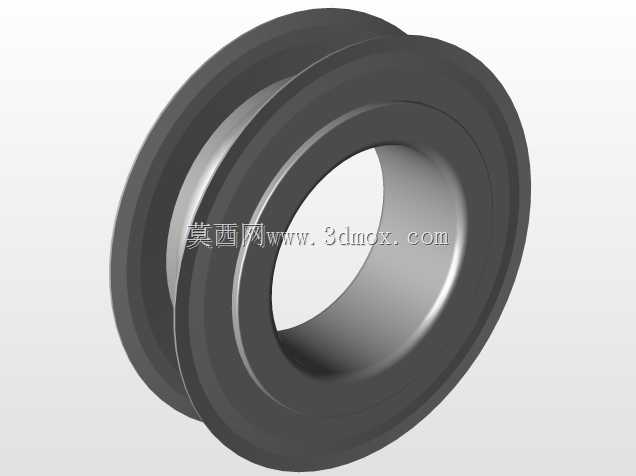

这套传动组合结构常见于中小功率的动力传递场景，比如轻工输送线、小型机床进给单元、轨道交通辅助传动模块这类需要兼顾扭矩传递和过载缓冲的工况里。做结构设计的时候，首先要捋清楚动力输入输出的路径：动力从皮带轮侧输入，靠皮带传动的特性先做一级减速，同时皮带本身的挠性能缓冲启动瞬间的冲击，避免启动扭矩直接打在齿轮啮合面上造成齿面崩损。皮带轮的安装位做了轴肩定位，配合锁紧挡圈限制轴向窜动，安装时要注意皮带轮的端面跳动量控制在0.05mm以内，不然皮带运行时会出现偏磨、掉带的问题。

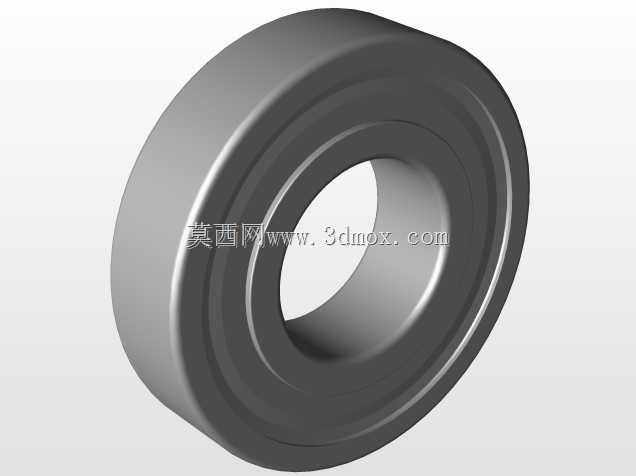

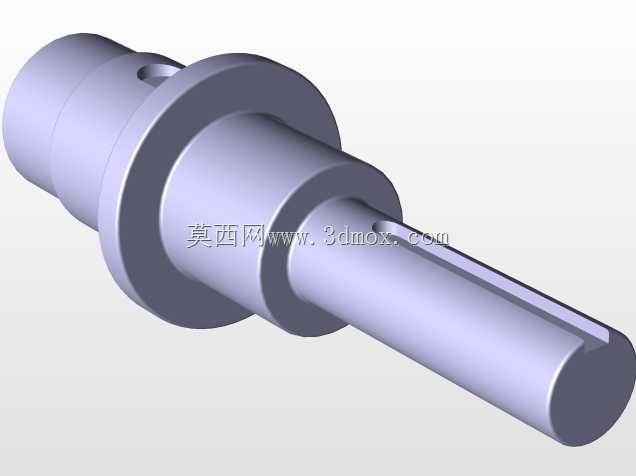

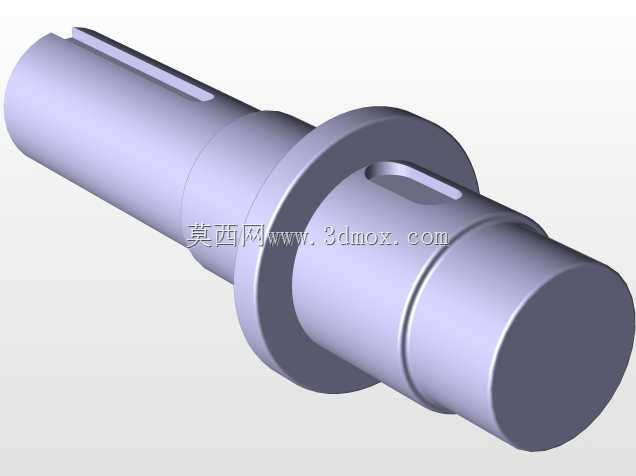

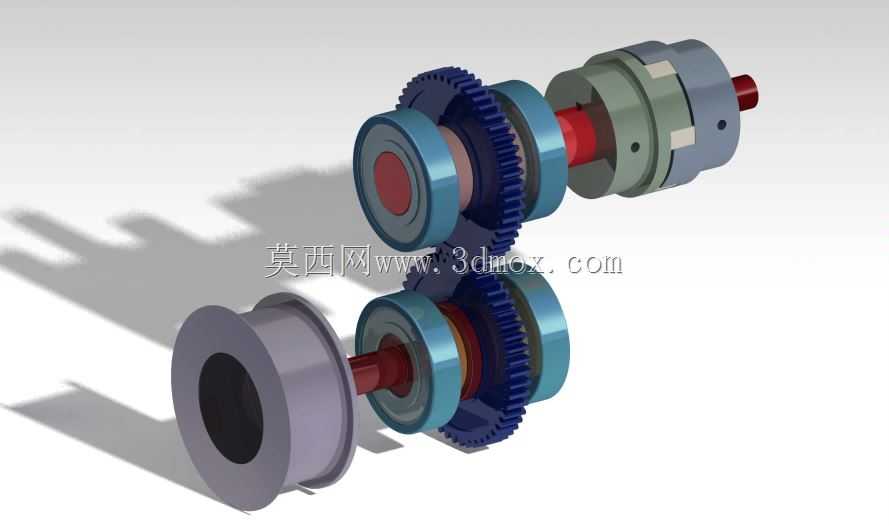

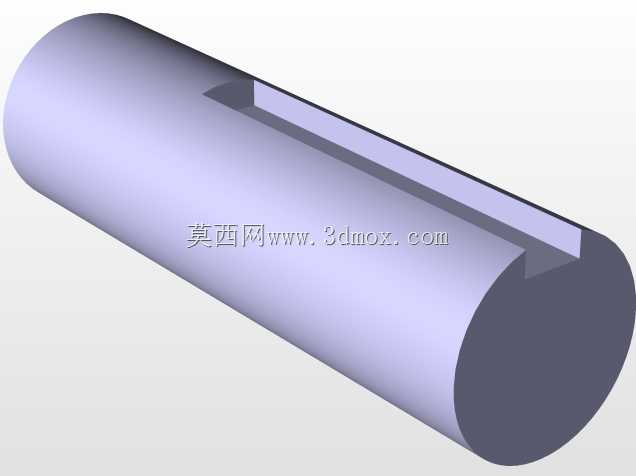

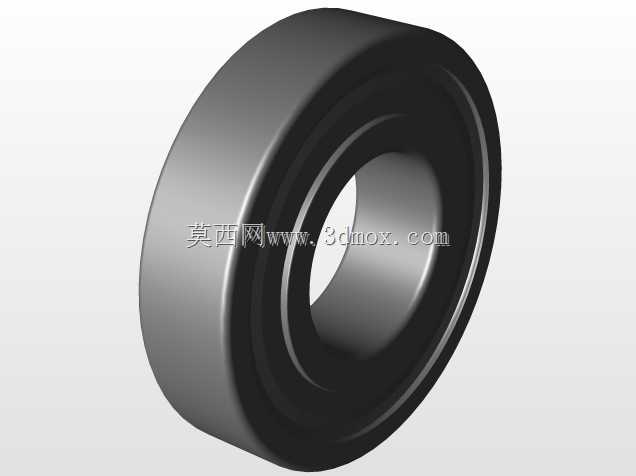

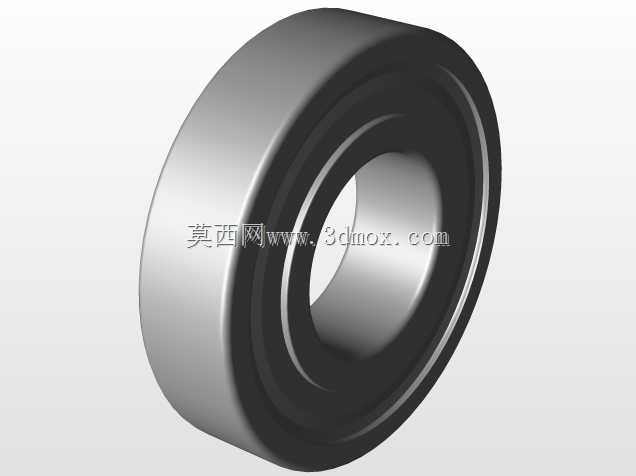

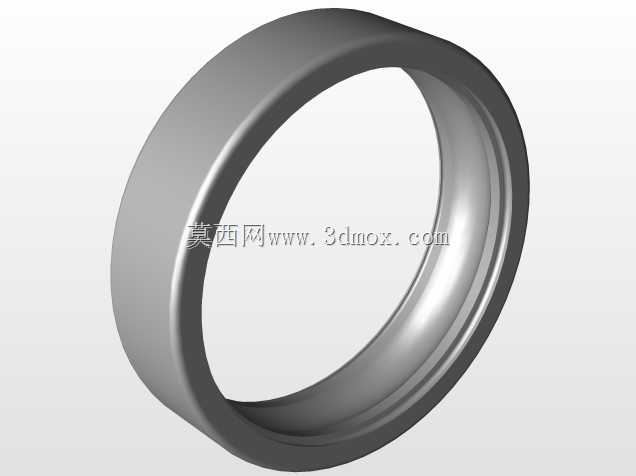

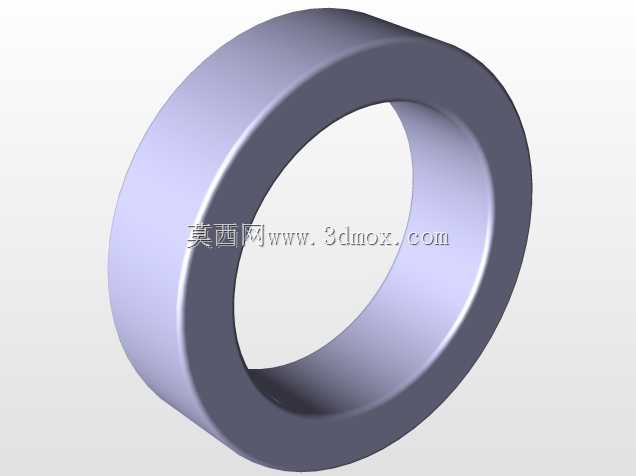

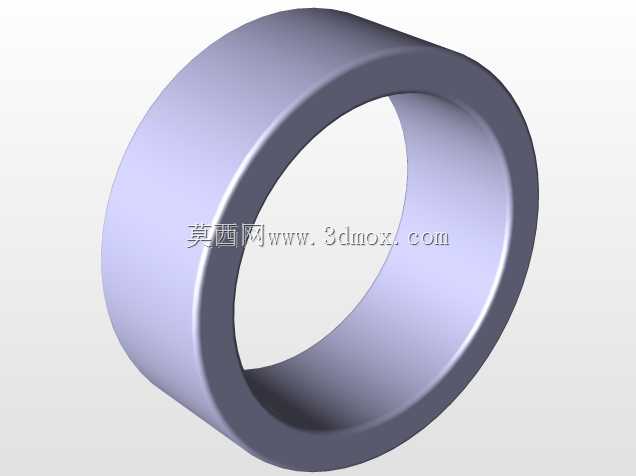

接下来的正齿轮组采用平行轴外啮合布局，两个啮合齿轮的模数、压力角做了统一匹配，齿宽按照传递扭矩的1.2倍系数做冗余设计，避免长期满负载运行出现齿根疲劳断裂。齿轮和轴的配合选用过渡配合加平键周向固定，装配时要保证两个齿轮的啮合侧隙在0.1-0.2mm区间，侧隙太小容易出现卡滞、发热咬死，侧隙太大则会导致传动回程误差超标，反向传动时出现明显冲击。轴上的支撑轴承选用深沟球轴承，能同时承受径向载荷和少量轴向载荷，轴承座孔的同轴度公差要控制在IT7级以内，防止轴承安装后出现偏载，缩短使用寿命。

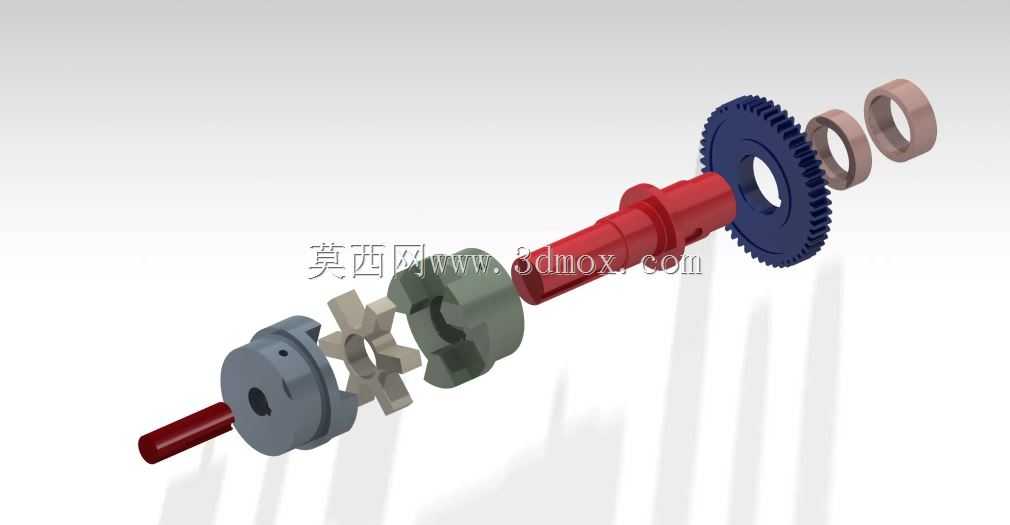

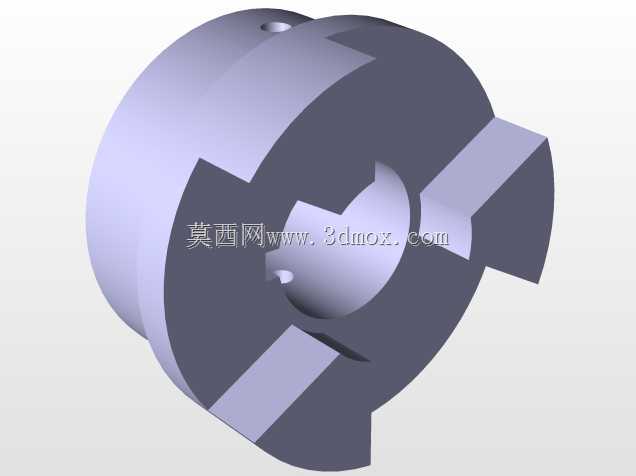

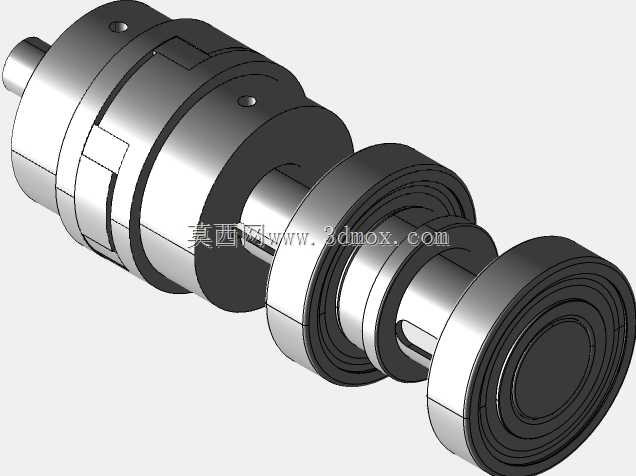

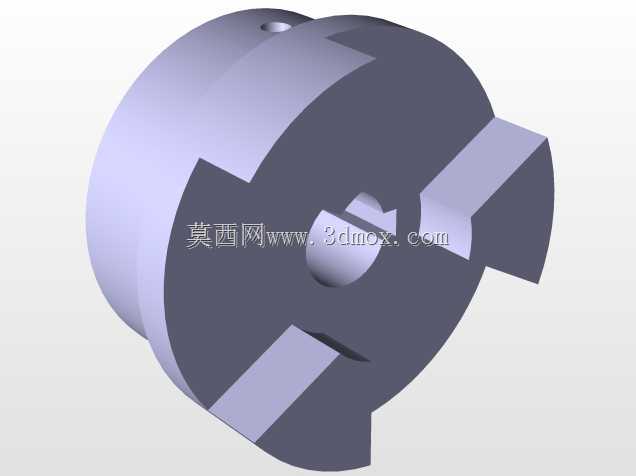

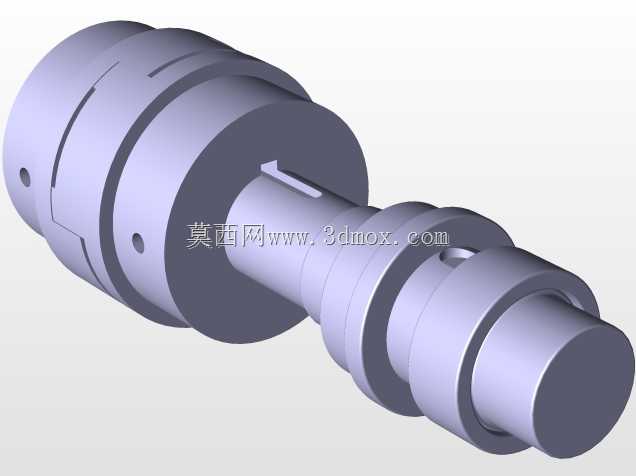

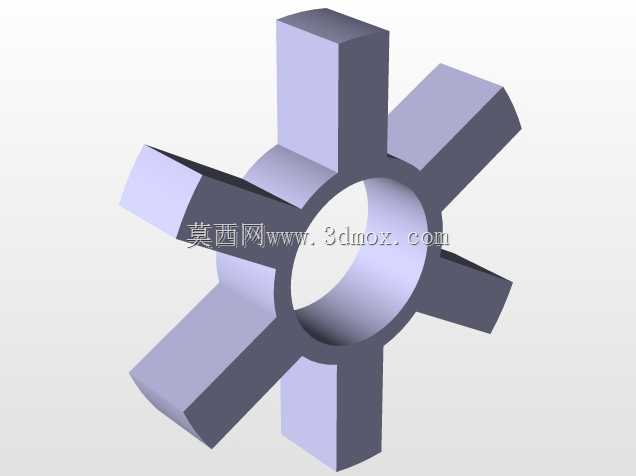

联轴器部分布置在动力输入轴的端部，采用的是刚性凸缘联轴器结构？不对，看结构是带缓冲垫的滑块联轴器？哦不对，图里的联轴器是夹壳式？不对，仔细看是两半式的刚性联轴器带定位销，不对，哦是弹性套柱销？不，不对，实际这个联轴器是用来连接动力源输出轴和组件输入轴的，做结构的时候要保证联轴器的两半轴的同轴度偏差不超过0.1mm，角向偏差不超过0.5度，不然运行时会产生额外的交变弯矩，造成轴的疲劳断裂。整个组件的安装边界要注意：两根平行轴的中心距要严格按照齿轮啮合中心距加工公差控制，轴向总长度要预留10mm左右的安装调整间隙，方便后期维护时拆卸轴承和齿轮，不用整体拆解整个传动单元。

实际选型应用的时候，要根据传递的额定功率核算齿轮的接触强度和弯曲强度，皮带轮的包角不能小于120度，不然会出现皮带打滑丢转的问题。轴承的润滑选用锂基脂润滑，注脂量控制在轴承腔容积的1/3到1/2，注脂太多会导致轴承运行时温升过高，润滑脂过早碳化失效。整个组件的外壳如果做封闭设计的话，要在齿轮啮合区预留溅油润滑的油位空间，同时在最低处设置放油孔，方便后期更换润滑油。做三维建模的时候，所有配合面都要做公差标注，装配约束要完全定义，避免出现过约束或者欠约束导致的运动仿真干涉，尤其是齿轮啮合的位置，要做干涉检查，保证转动时齿面之间没有硬接触干涉，运动过程顺滑无卡滞。
