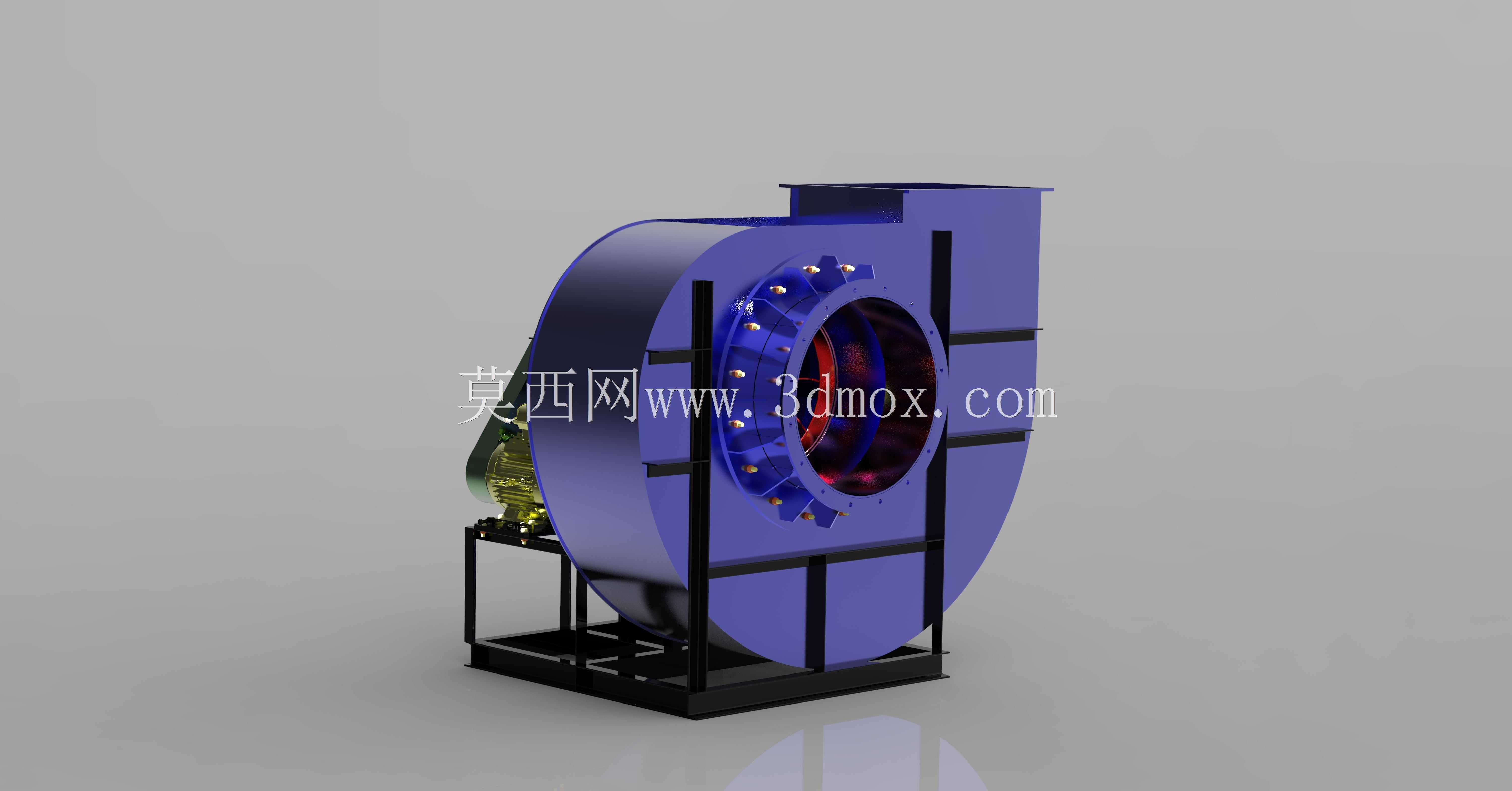

工业离心通风机结构三维设计

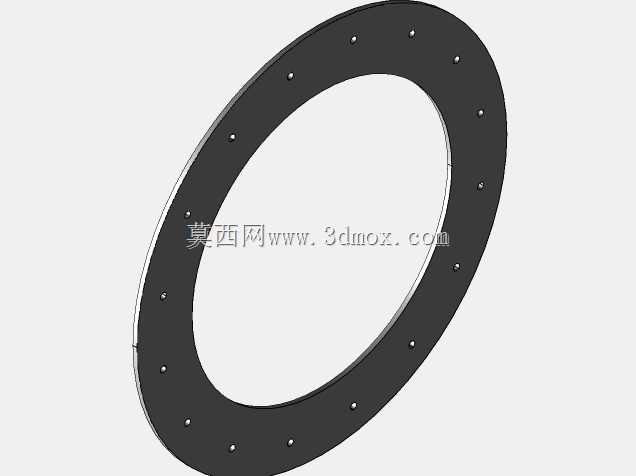

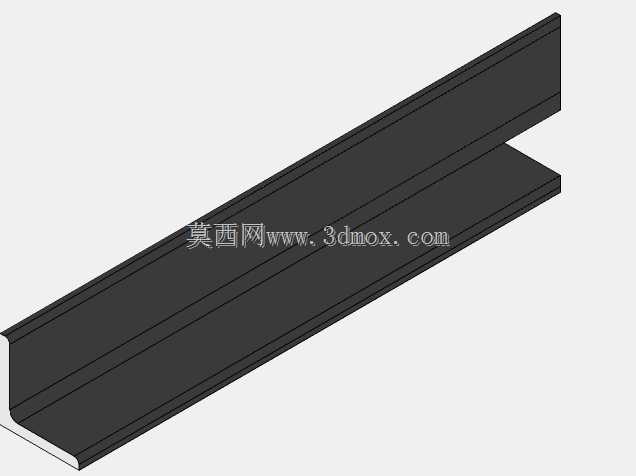

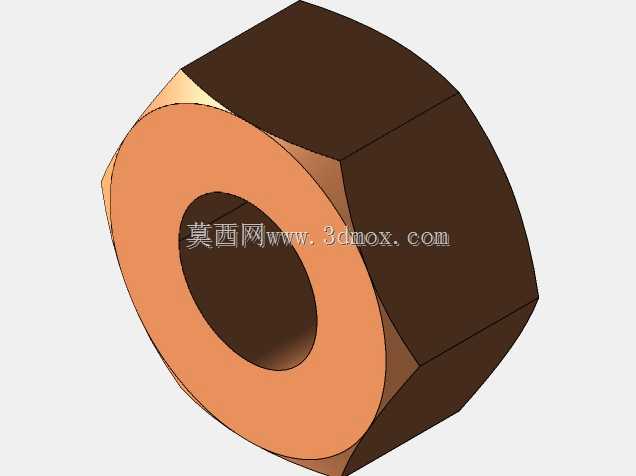

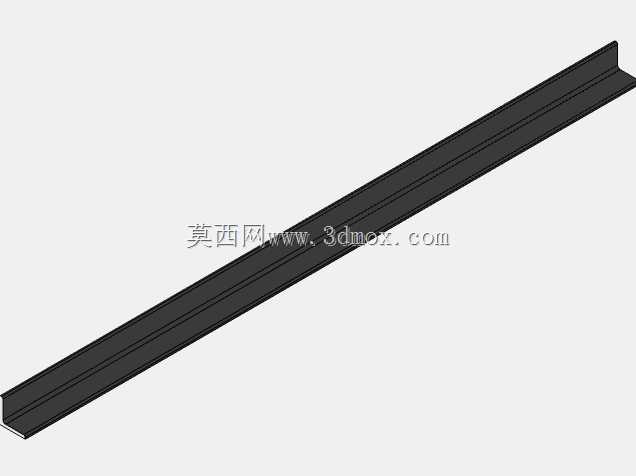

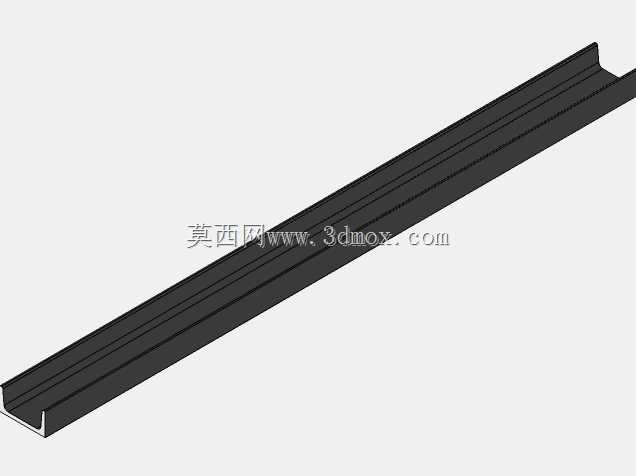

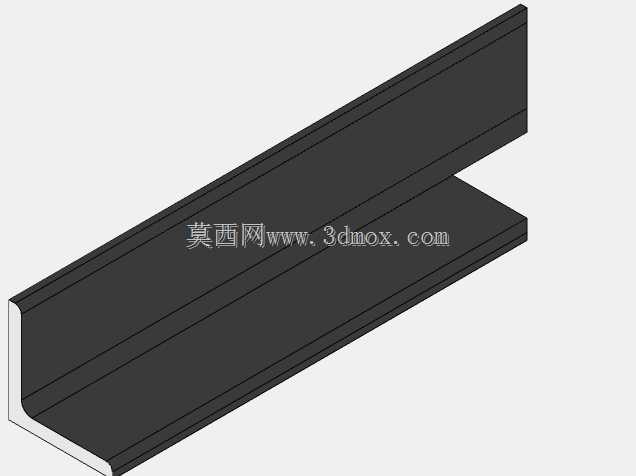

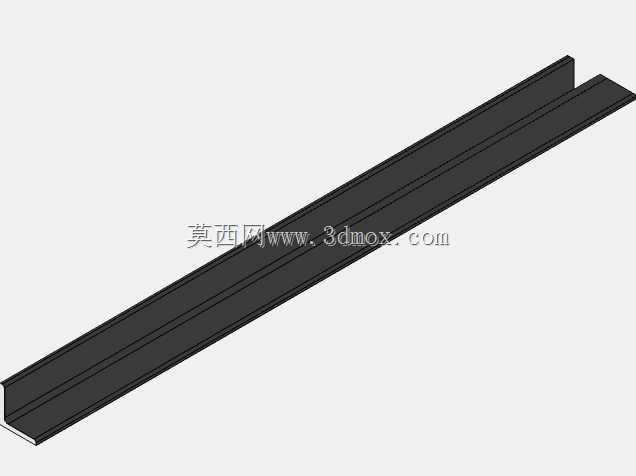

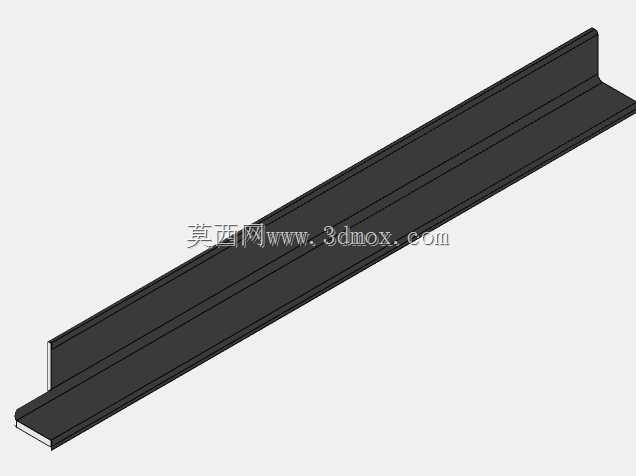

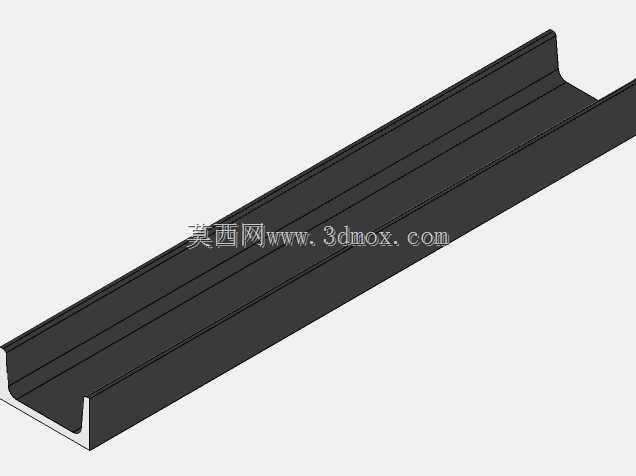

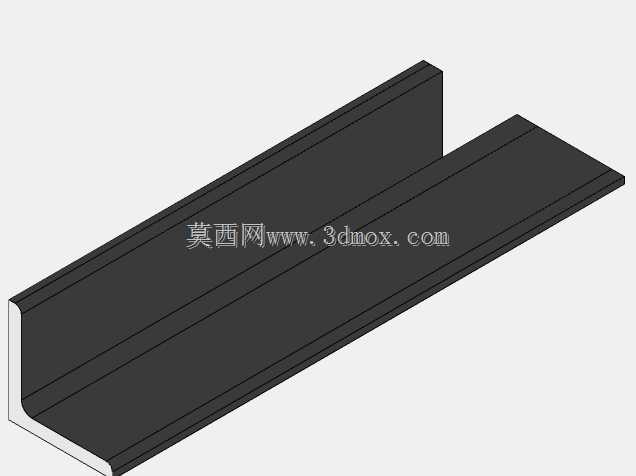

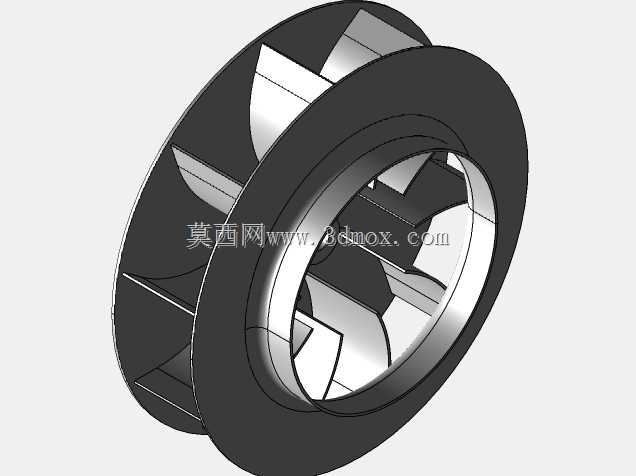

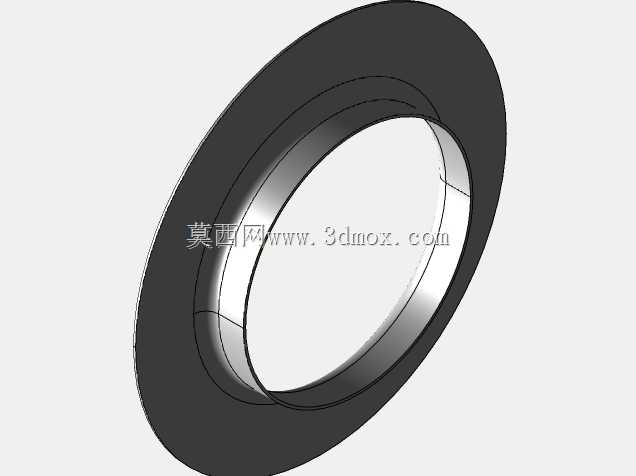

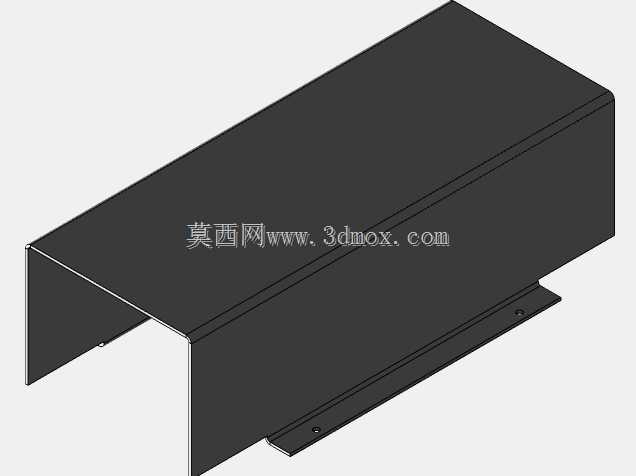

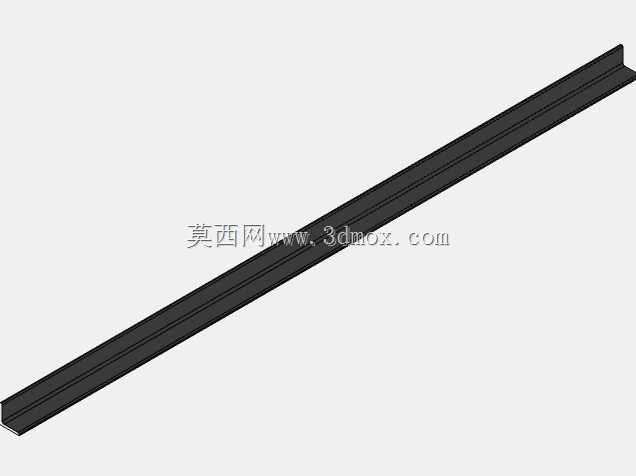

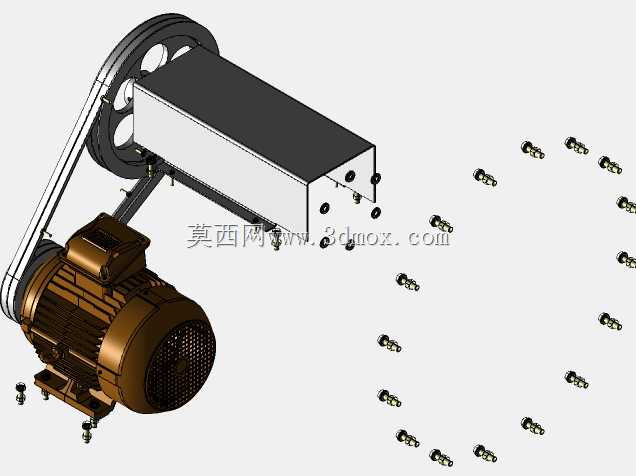

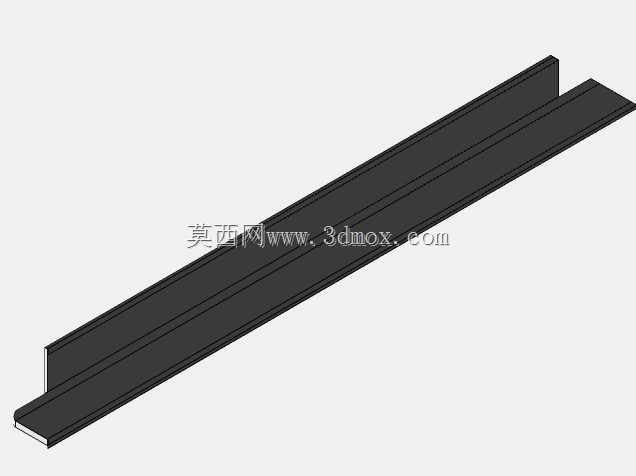

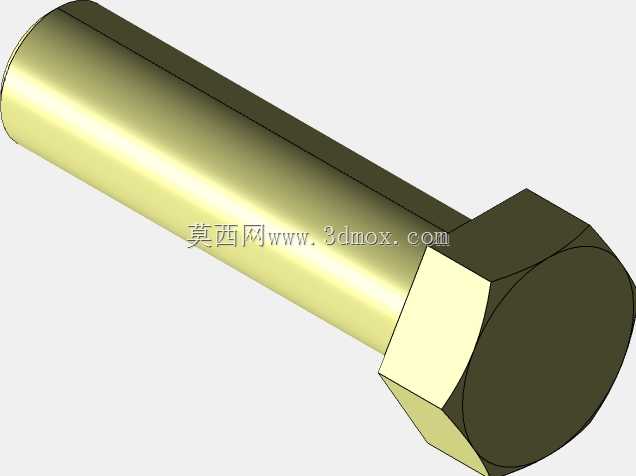

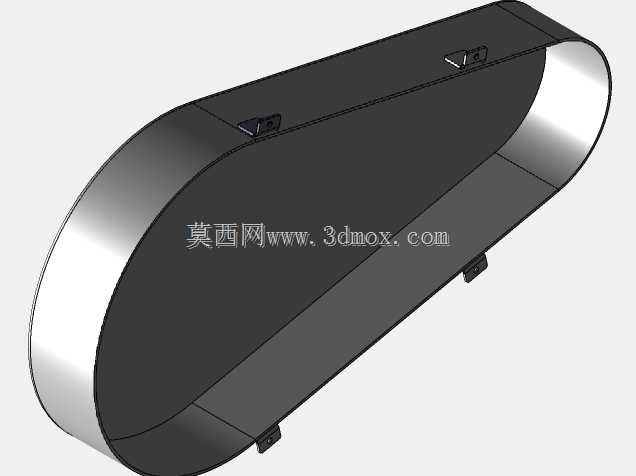

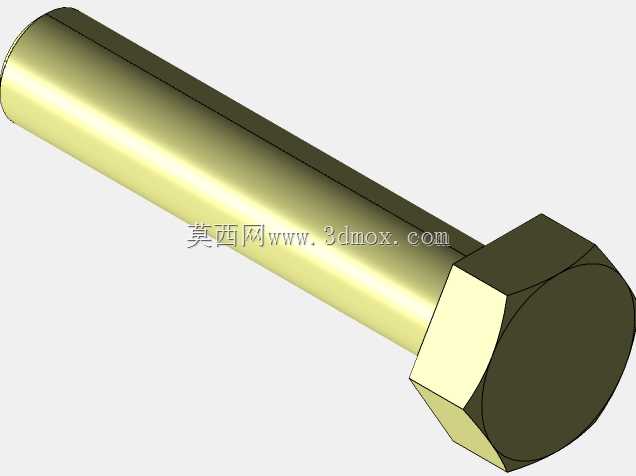

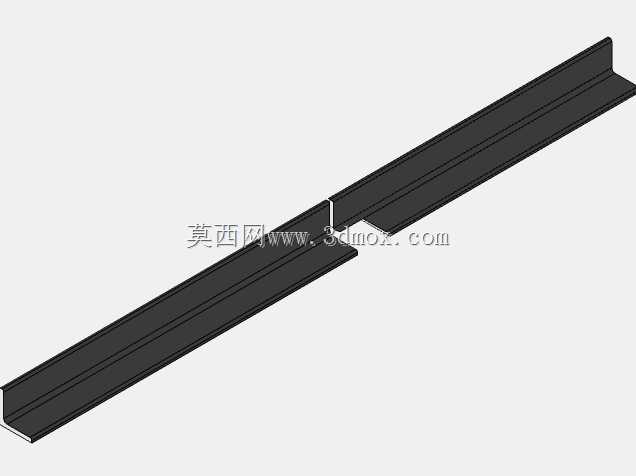

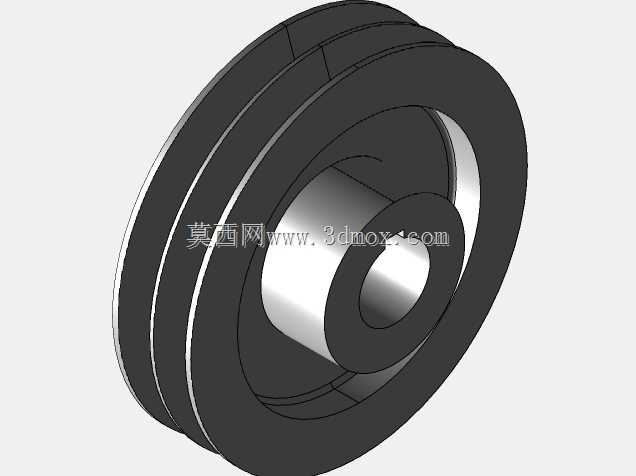

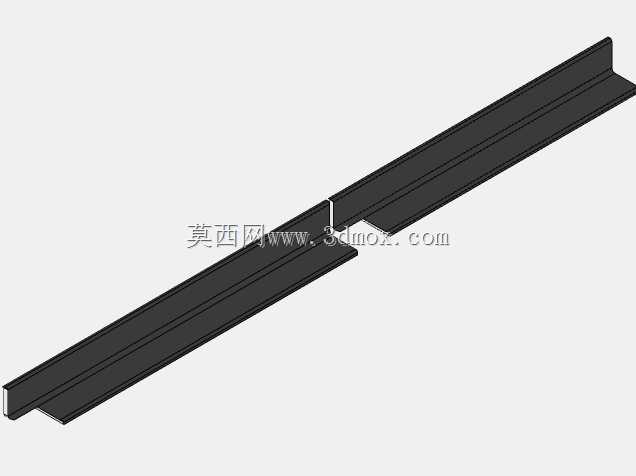

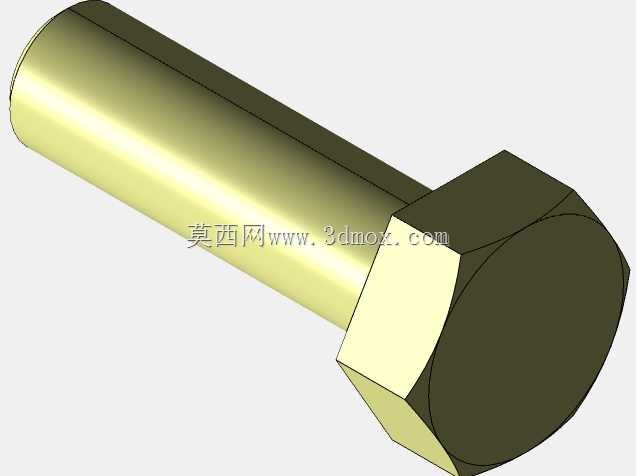

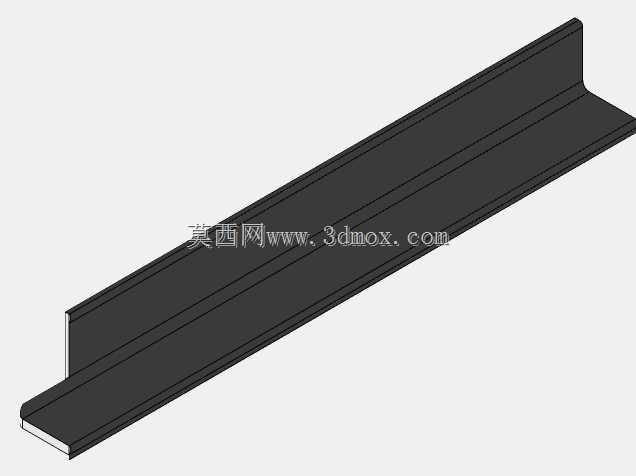

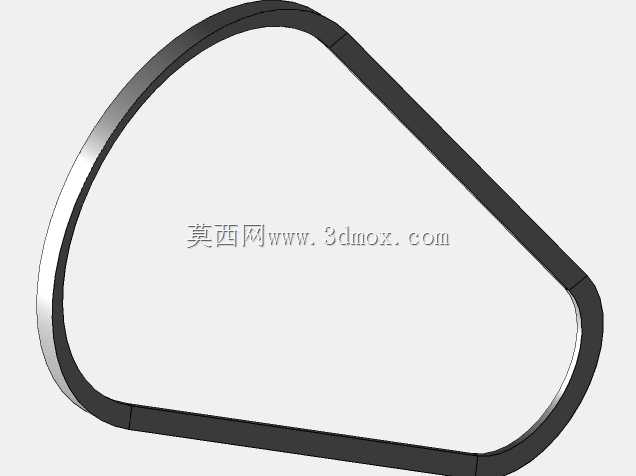

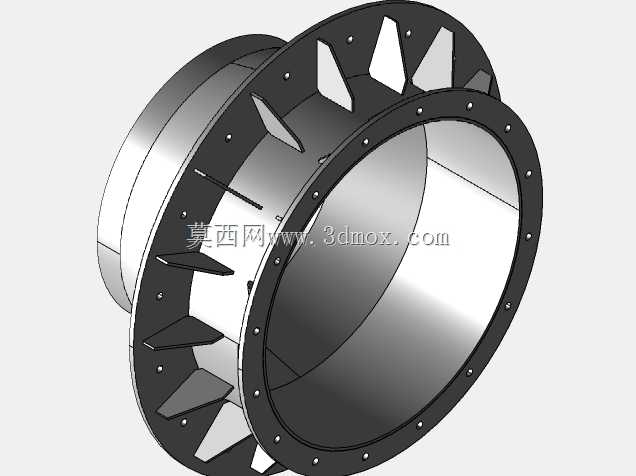

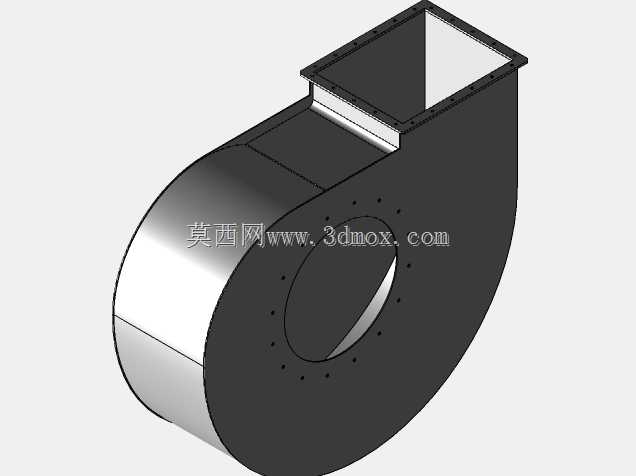

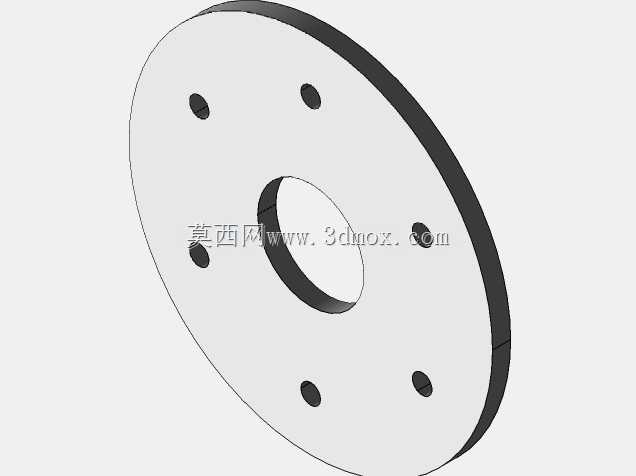

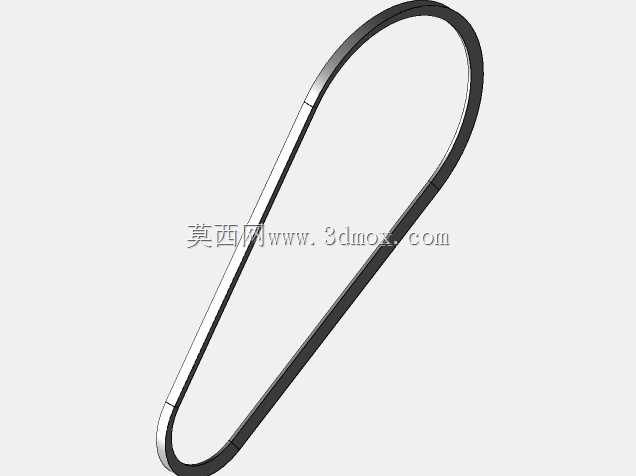

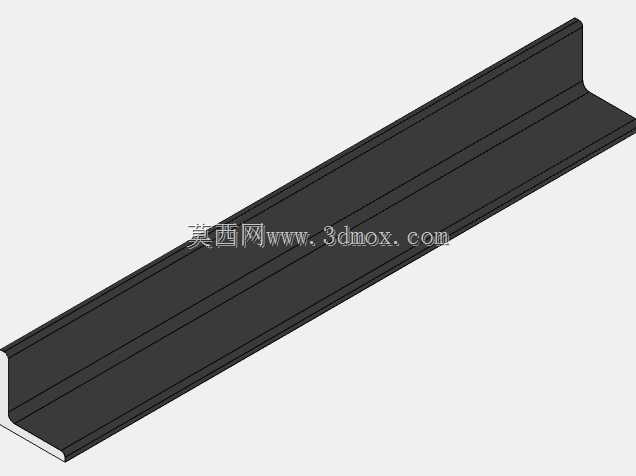

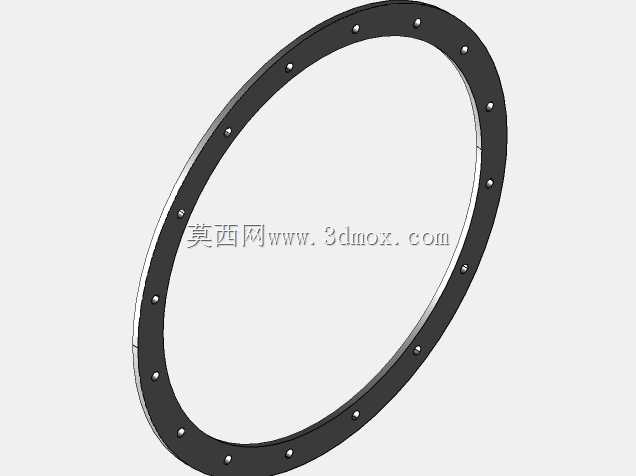

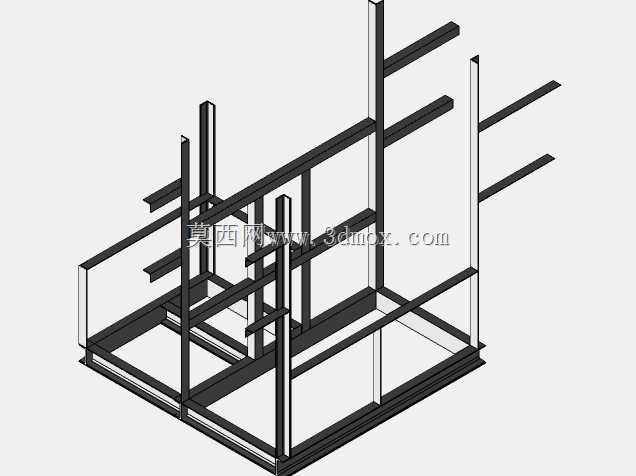

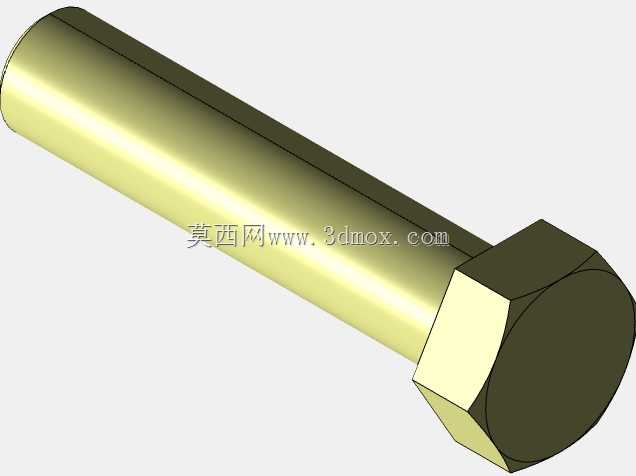

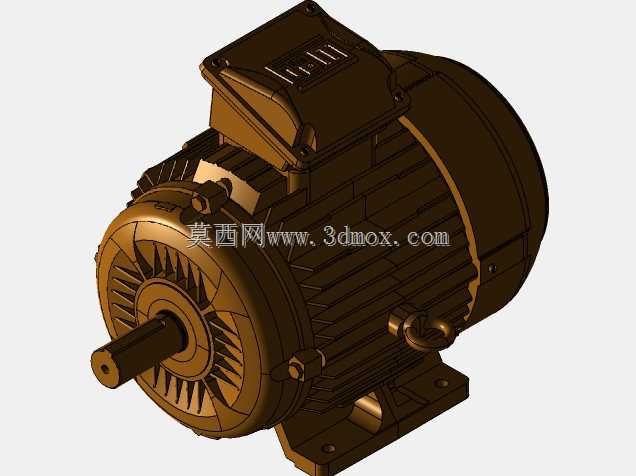

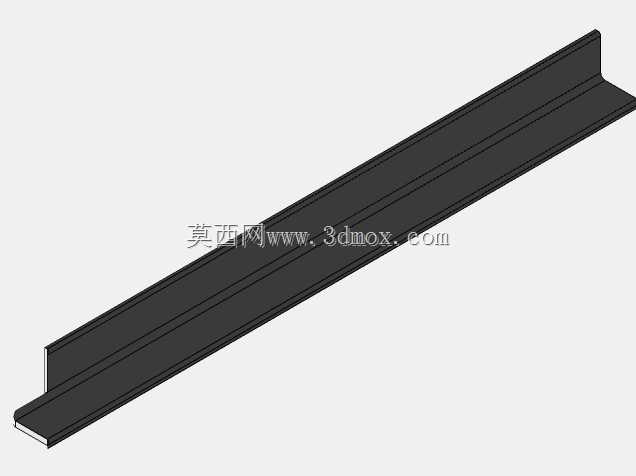

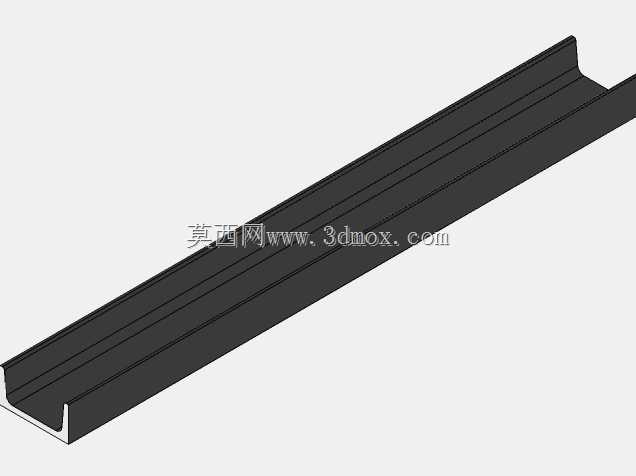

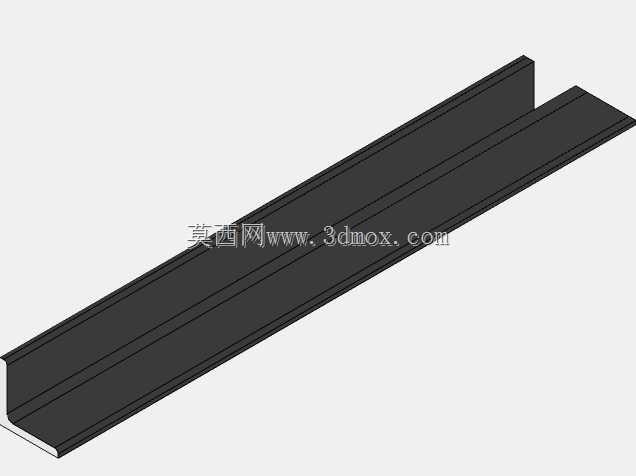

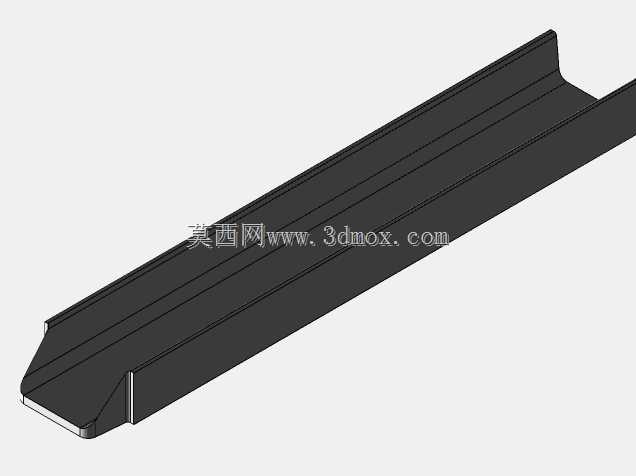

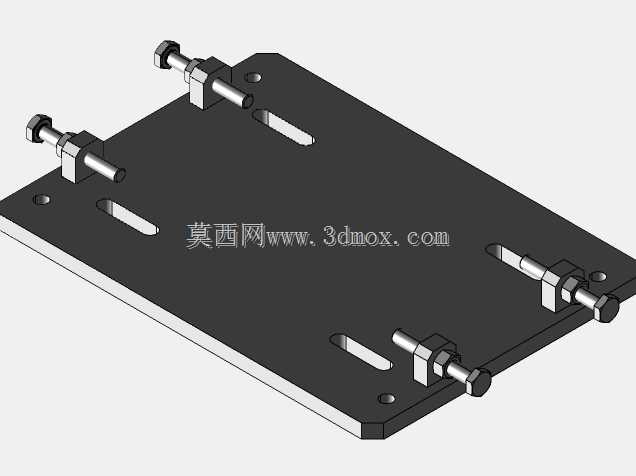

这款离心风机的三维结构设计，首先围绕工业场景的实际通风排风需求展开，常见应用涵盖车间除尘系统配套、生产厂房通风换气、工业锅炉引风、环保废气处理管路送风等场景，在各类需要气体输送、风压提升的工业环节中承担核心动力输出作用。从结构设计逻辑来看，蜗壳采用对数螺旋线型面设计，能够有效降低气流在壳体内的湍流损耗，保证叶轮输出的动压能够高效转化为静压，减少运行过程中的气动噪声与能量损失。叶轮部分采用后向板式叶片结构，相比前向叶片具备更高的运行效率，同时适配常规工业电机的直联传动结构，省去了中间皮带传动的维护成本，传动损耗更低，运行稳定性更强。设备的机架采用型钢焊接框架结构，底部预留了标准的地脚安装孔位，安装时可直接通过膨胀螺栓与混凝土基础固定，机架的承重梁位置做了加强筋处理，能够承受电机与叶轮运行时产生的振动载荷，避免长期运行出现结构形变。进风口采用收敛式流线型设计，能够引导气流均匀进入叶轮腔室，减少进气端的涡流损失，出风口为标准方形法兰接口，可直接与矩形通风风管对接，法兰面预留了均匀分布的螺栓孔，适配常规工业通风管路的安装尺寸，无需额外制作转换接头。设计过程中充分考虑了设备的维护便利性，电机侧预留了足够的检修空间，皮带护罩（若为皮带传动版本）采用快拆结构，日常检查皮带松紧、更换轴承润滑脂时无需拆解主体结构。整机的安装边界充分考虑了工业现场的布局需求，宽度方向控制在常规设备通道的通行尺寸范围内，高度方向适配常规厂房的管路架设高度，顶部出风口的位置可根据现场管路走向调整旋转角度，适配不同的安装朝向需求。从气动性能匹配来看，该结构设计适配中低压通风工况，能够在额定转速下提供稳定的风量输出，运行时的振动幅值控制在工业设备允许的标准范围内，配套的电机安装座做了减震垫安装位设计，可加装橡胶减震垫进一步降低振动传递到基础的幅值。蜗壳的板材厚度选取充分考虑了运行时的承压需求，避免长期运行出现壳体震颤，叶轮做了动平衡校准结构设计，保证高速旋转时的径向跳动量控制在允许公差范围内，降低运行噪音与轴承磨损速度。
