卧式单级离心泵整机结构三维设计

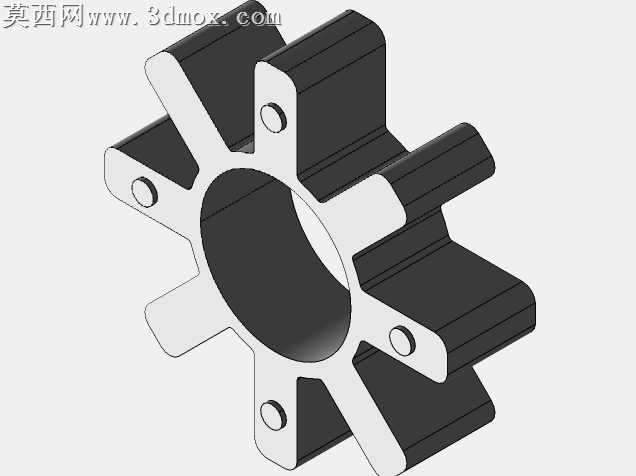

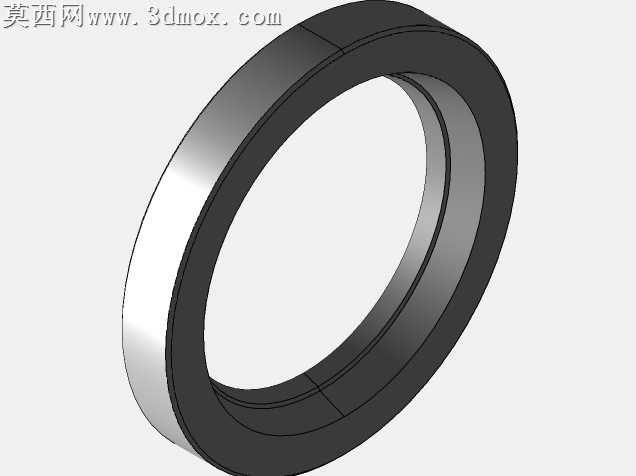

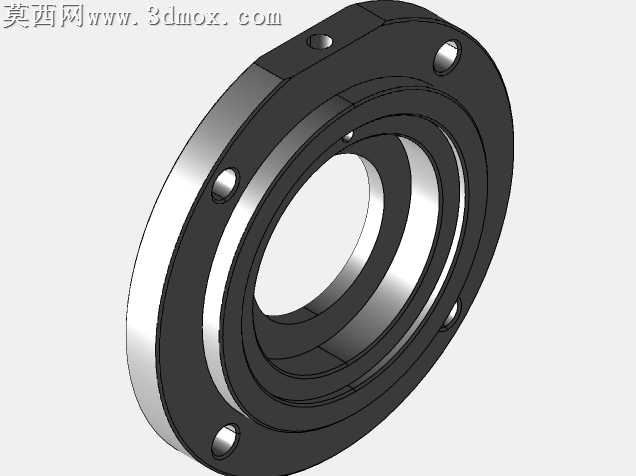

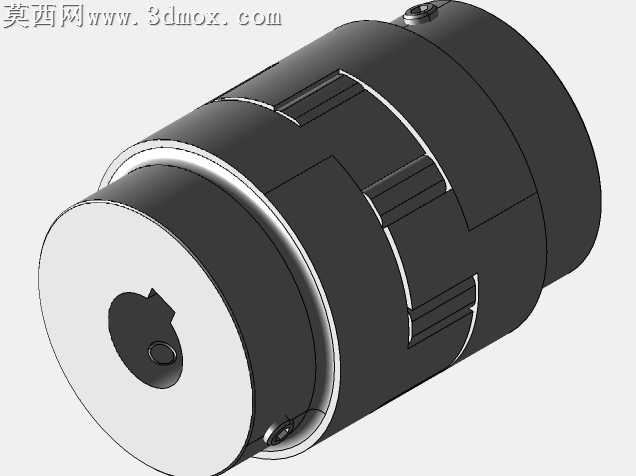

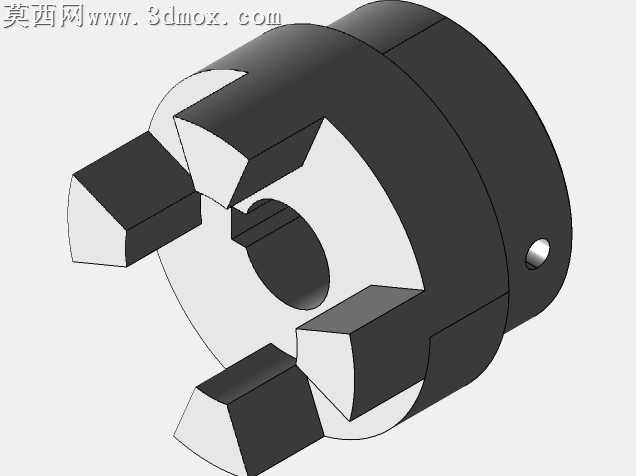

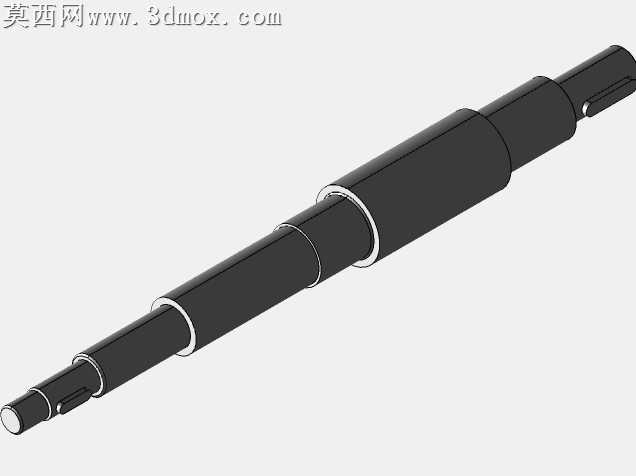

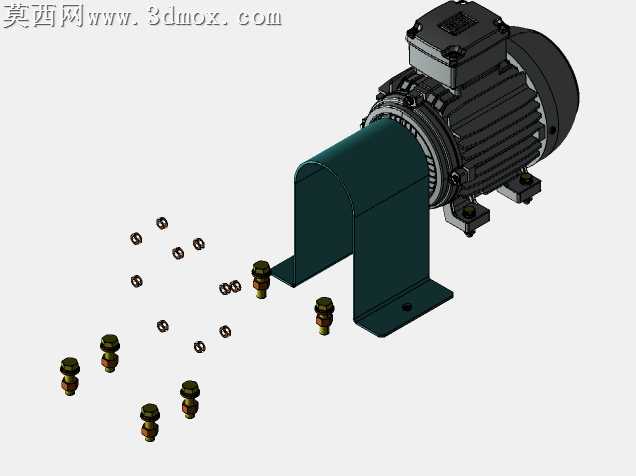

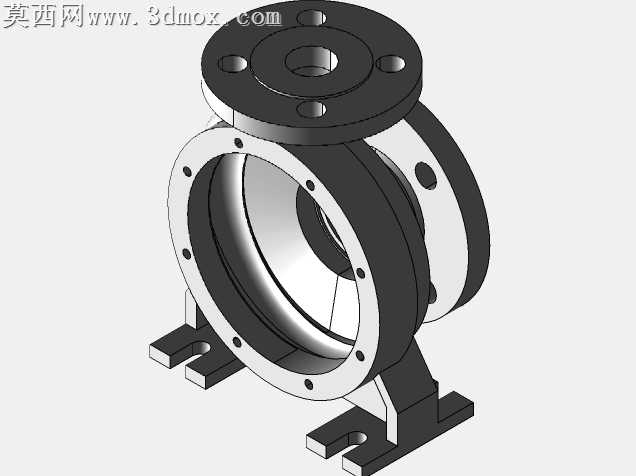

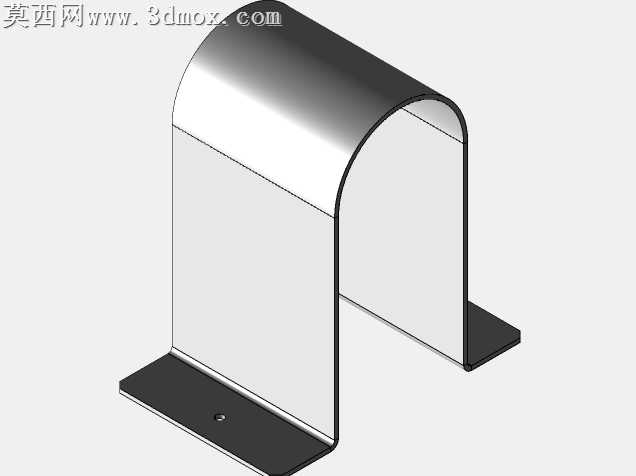

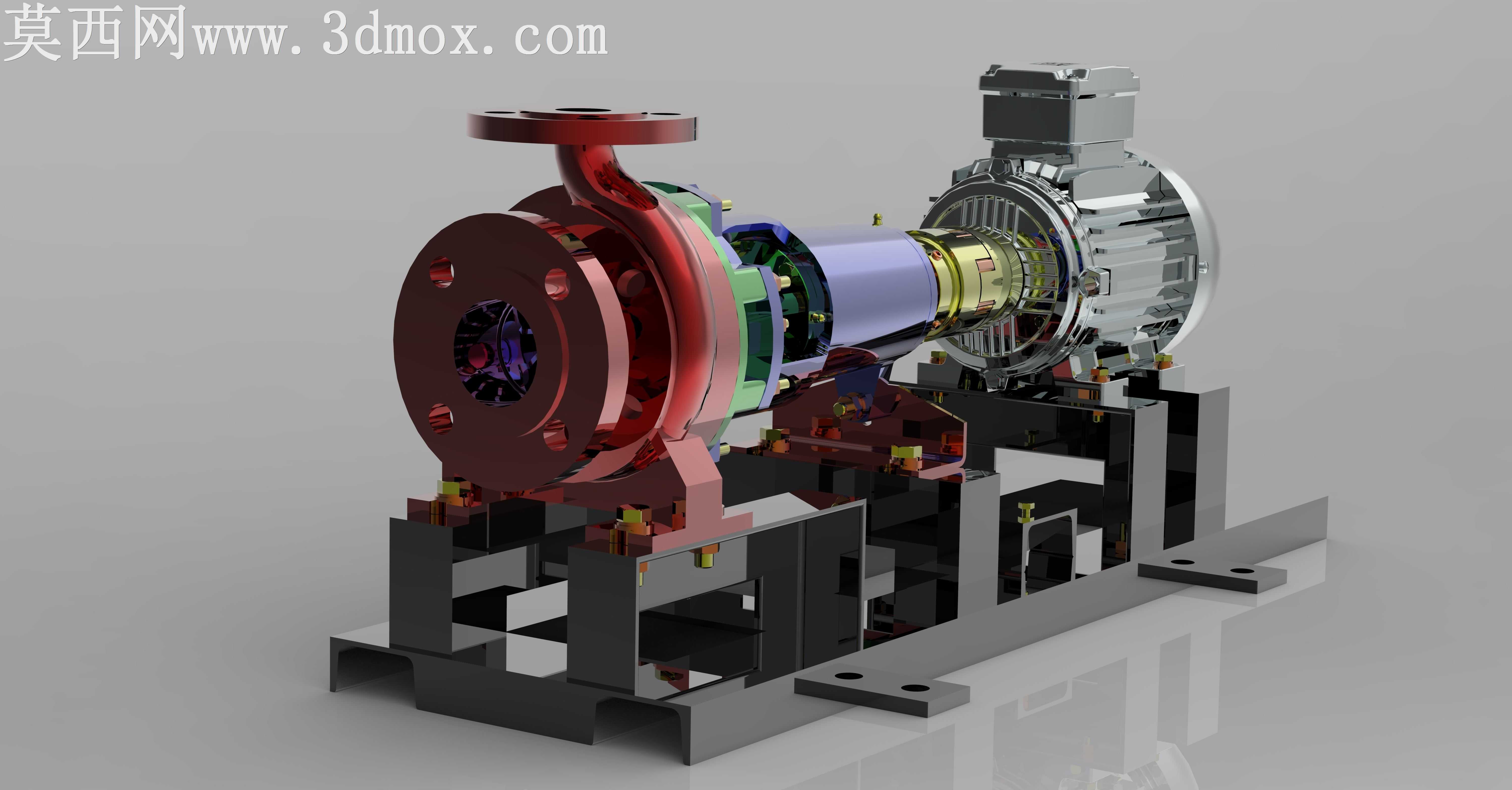

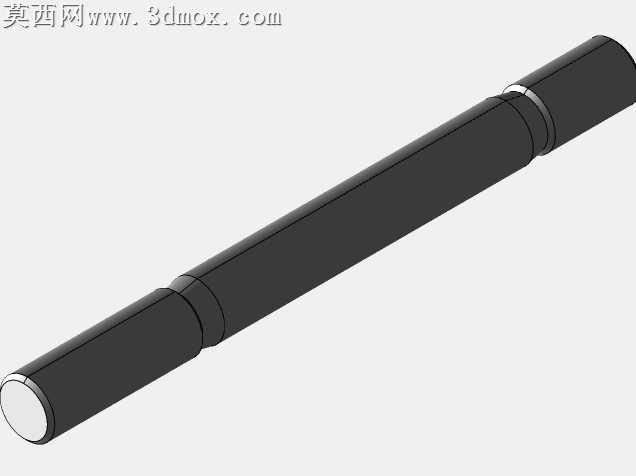

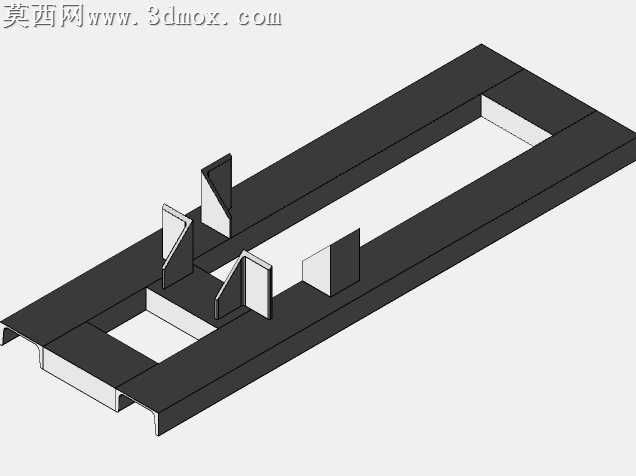

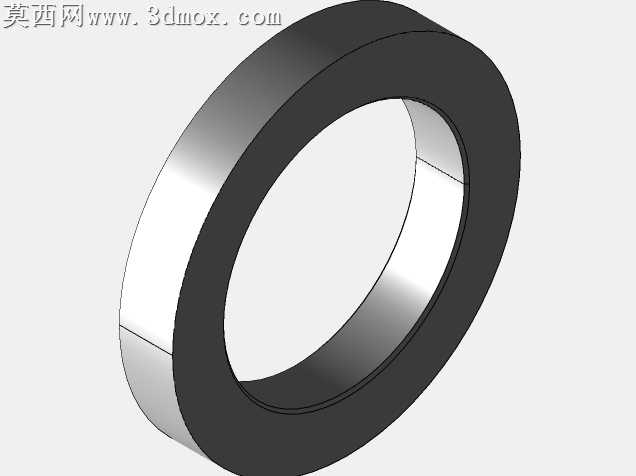

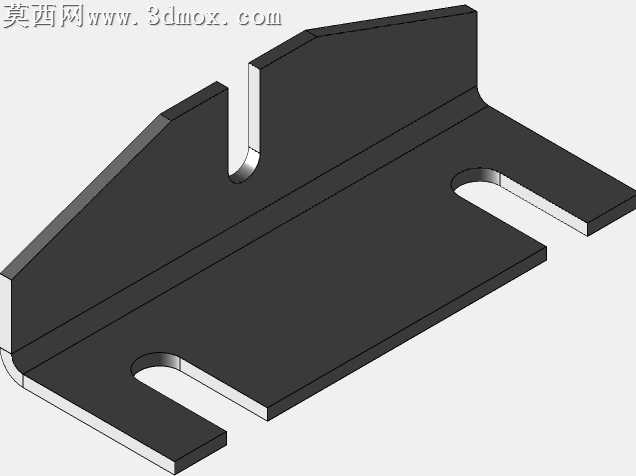

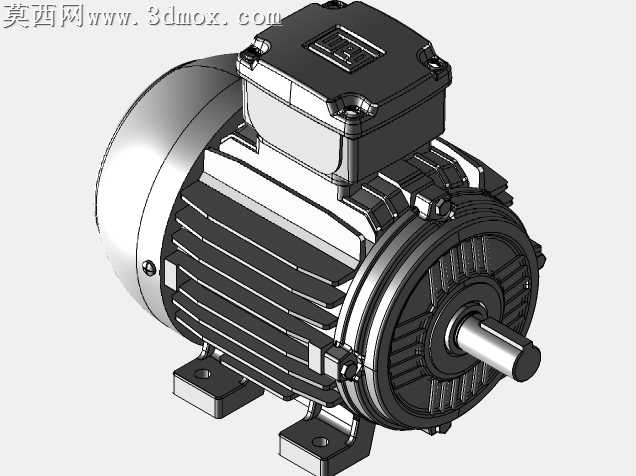

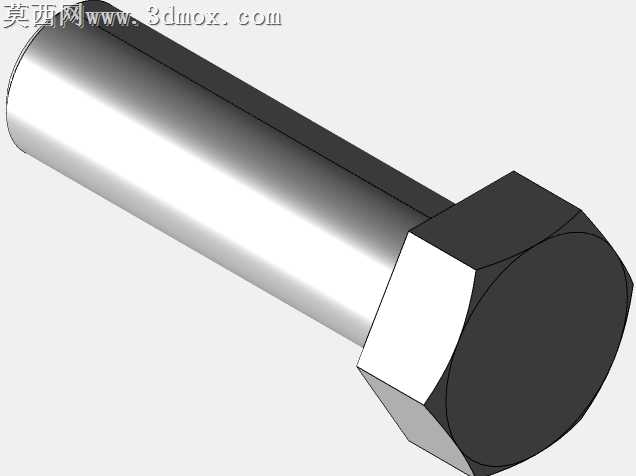

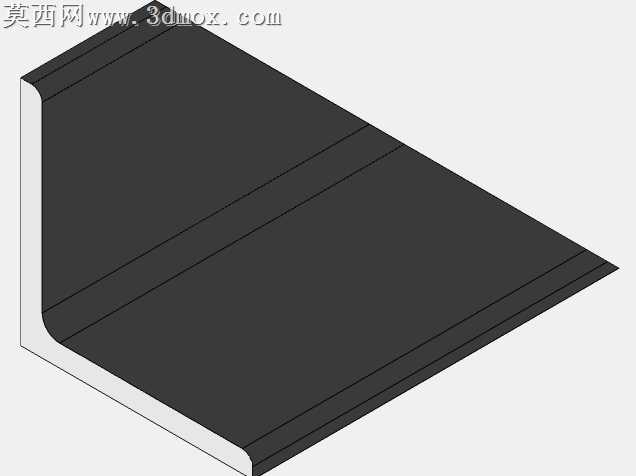

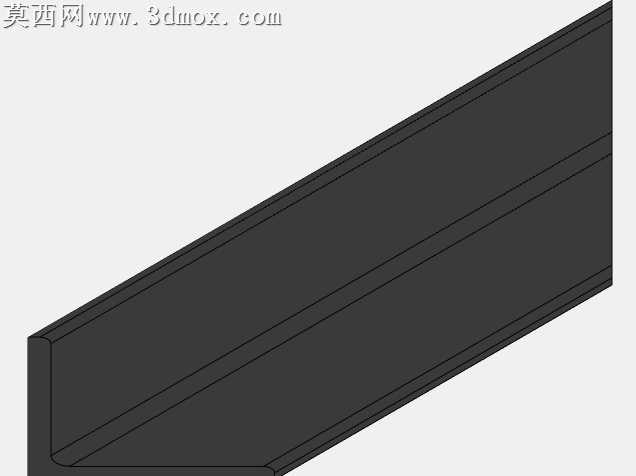

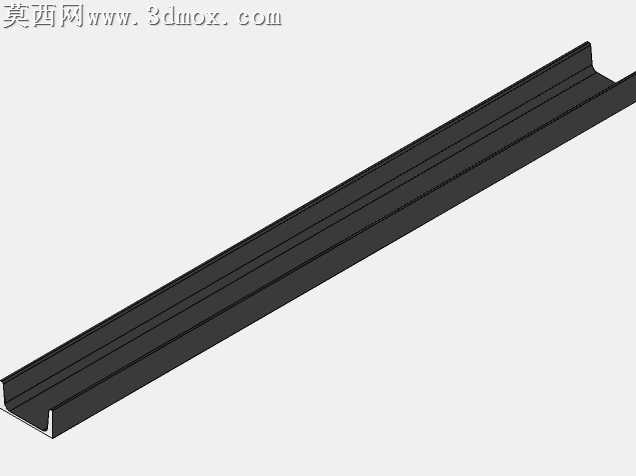

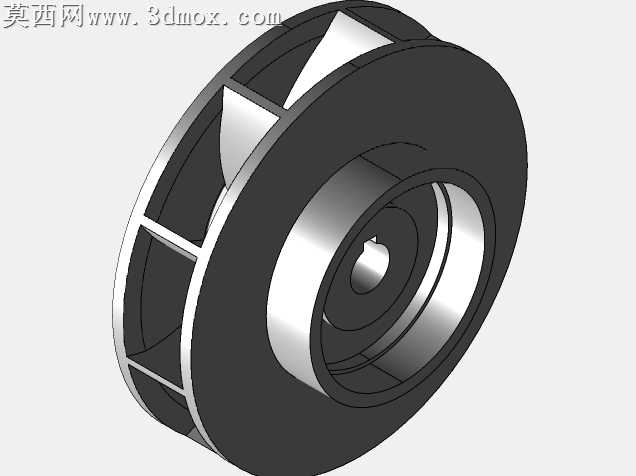

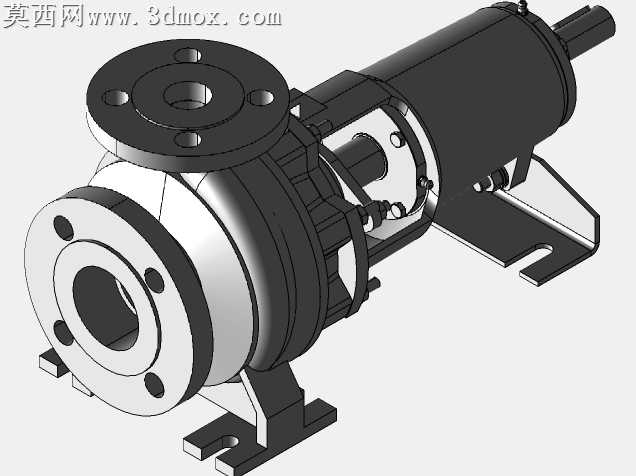

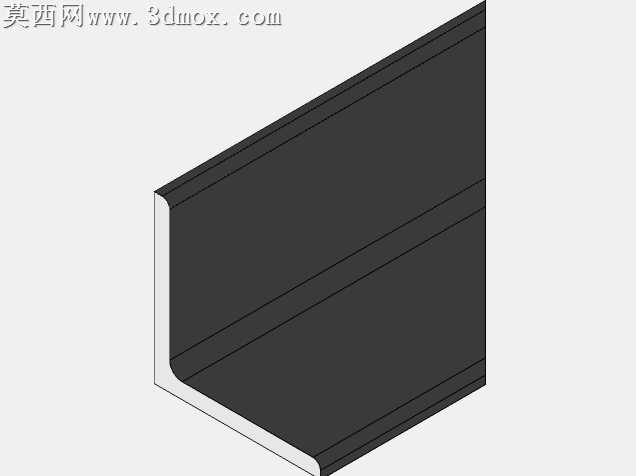

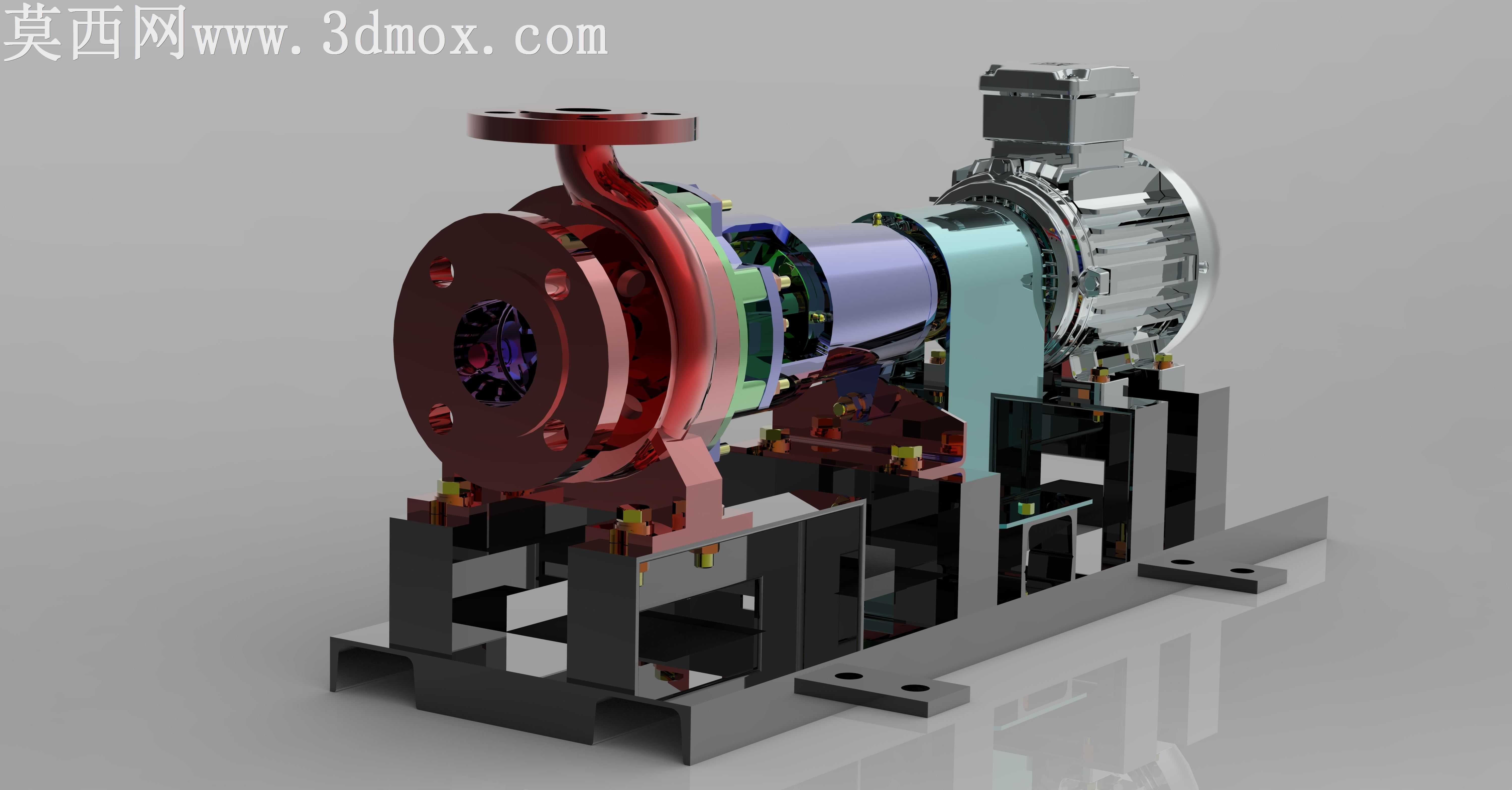

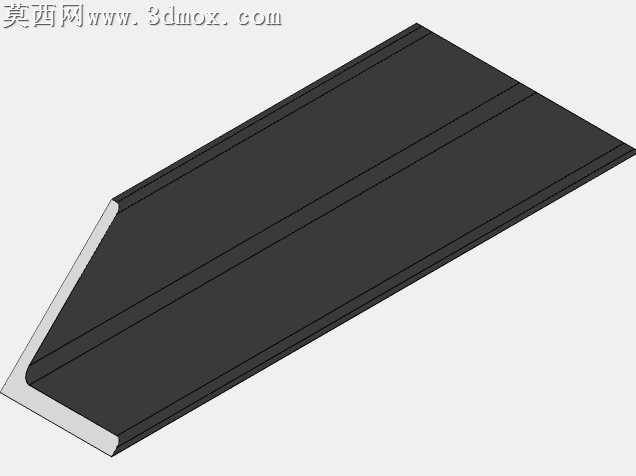

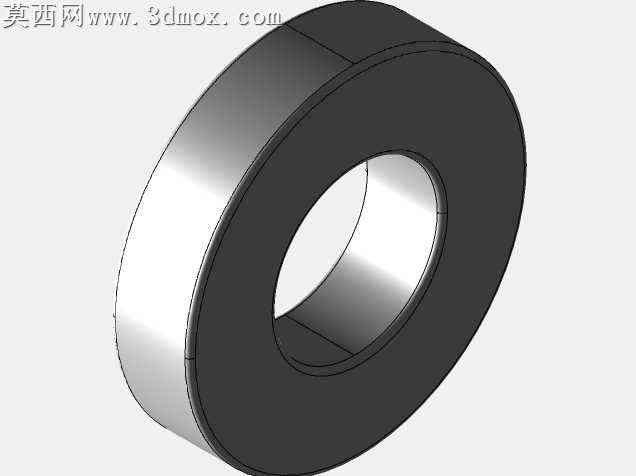

本作品为卧式单级离心泵的完整三维装配设计，建模过程严格遵循离心泵实际生产制造的尺寸规范与装配逻辑，对泵体、叶轮、泵轴、密封组件、联轴器、驱动电机、共用底座等全部零部件进行了1:1比例的参数化建模，完整还原了离心泵从动力输入到流体输出的全部结构链路。建模阶段对各零部件的配合公差进行了模拟校验，确保叶轮与泵腔的间隙、轴与轴承的配合位、密封件的安装槽位、联轴器的对接精度均符合实际工业产品的装配要求，不存在结构干涉问题，可直接用于装配工艺模拟、结构教学演示或产品改型设计参考。渲染阶段针对不同零部件的材质属性进行了精细化材质赋予：泵体过流部件采用铸钢红漆材质表现，还原工业水泵的外观涂装特征；泵轴、联轴器等传动部件采用调质钢材的金属哑光材质，体现机加工零件的金属质感；密封组件中的橡胶件采用深色橡塑材质，区分弹性零件与金属结构件的视觉差异；驱动电机端盖采用铸铝磨砂材质，机座采用铸铁喷漆材质，共用底座采用焊接钢结构的黑漆材质，不同材质的粗糙度、反光度、色彩表现均贴合真实工业产品的视觉特征，渲染效果清晰区分各功能模块，直观展现产品的结构层次。结构设计上采用后开门式结构，可在不拆卸泵体进出口管路的情况下完成叶轮、密封件的检修维护；泵脚与底座之间设置了调整垫铁结构，模拟实际安装中的对中调整环节；联轴器部位预留了安全护罩的安装位，符合工业泵的安全设计规范；进出口法兰的螺栓孔位、密封面尺寸均符合对应管径的法兰标准，可直接对接管路系统开展流体仿真的前置模型准备。整体设计完整覆盖了离心泵的机械结构细节，各零件的建模精度满足工程级应用要求，既可以作为机械设计相关课程的教学案例，帮助学习者理解离心泵的工作原理与装配关系，也可以作为泵类产品改型设计的基础模型，缩短产品开发的建模周期。
