分体式电动鼓风机结构设计方案

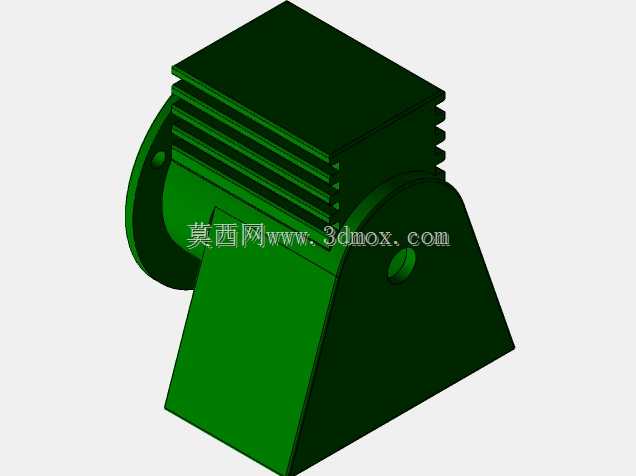

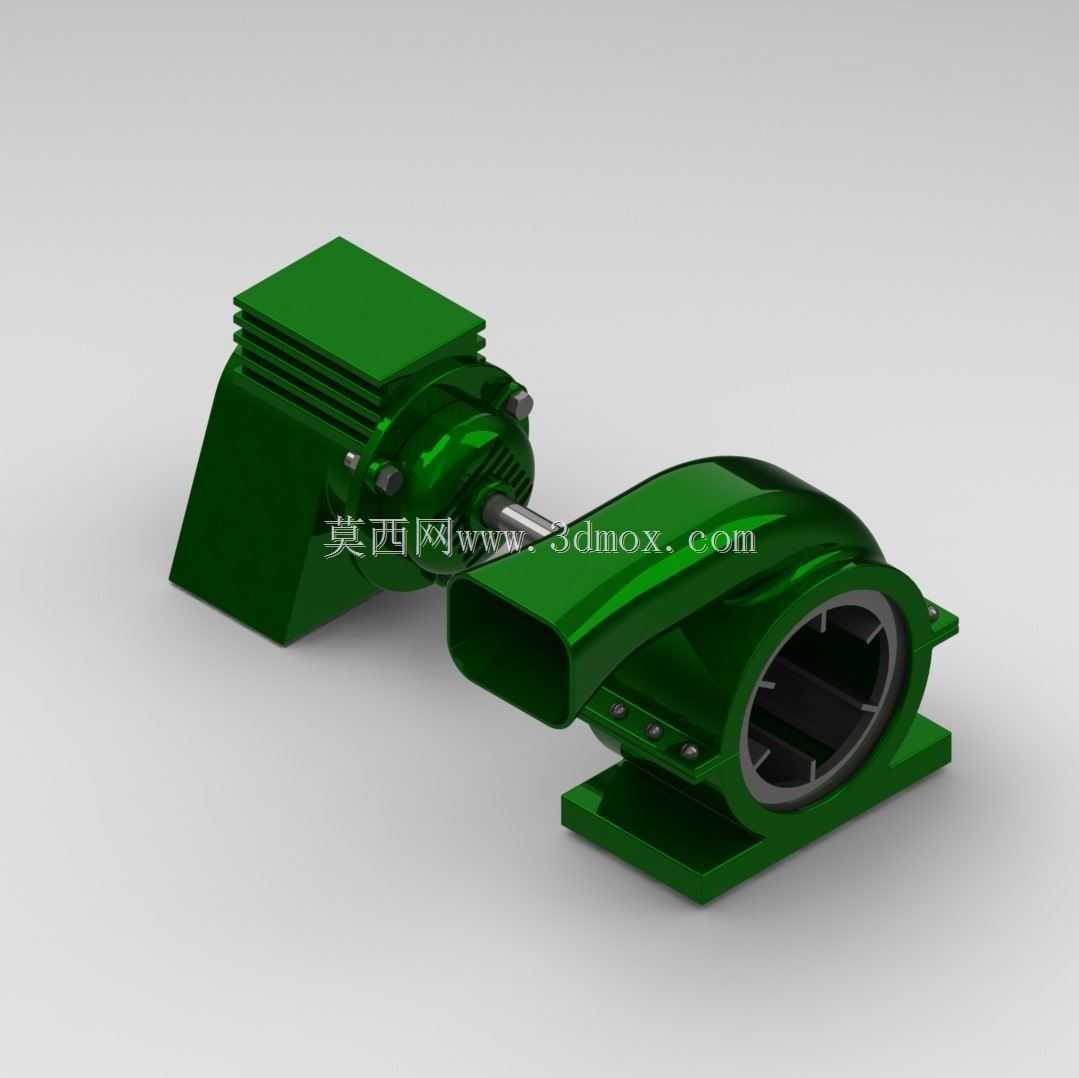

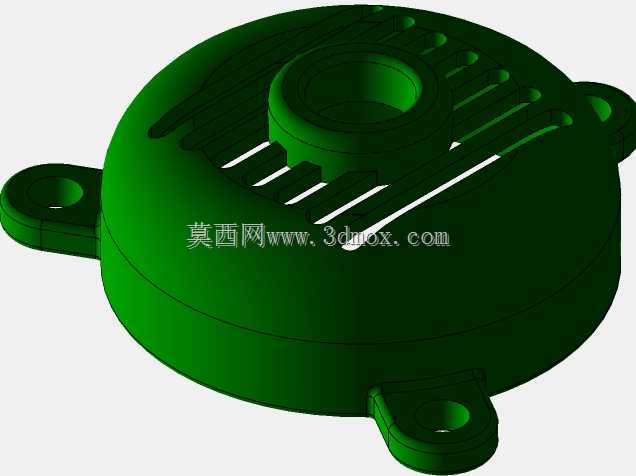

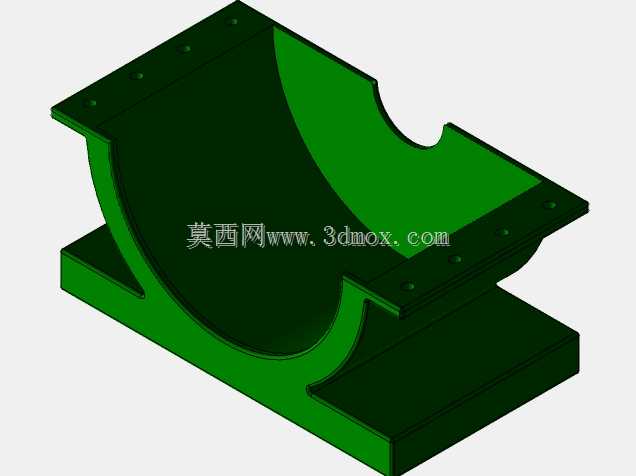

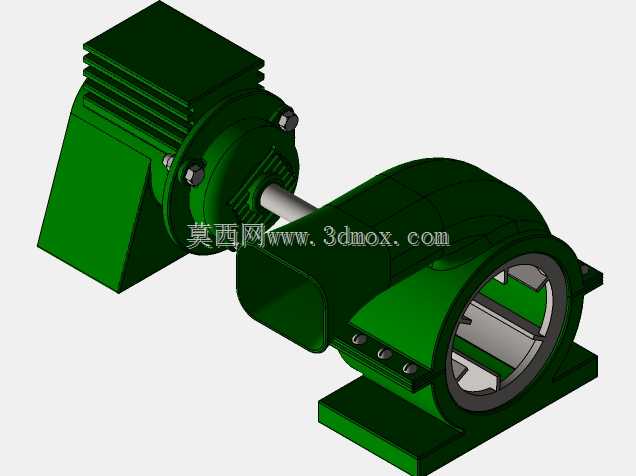

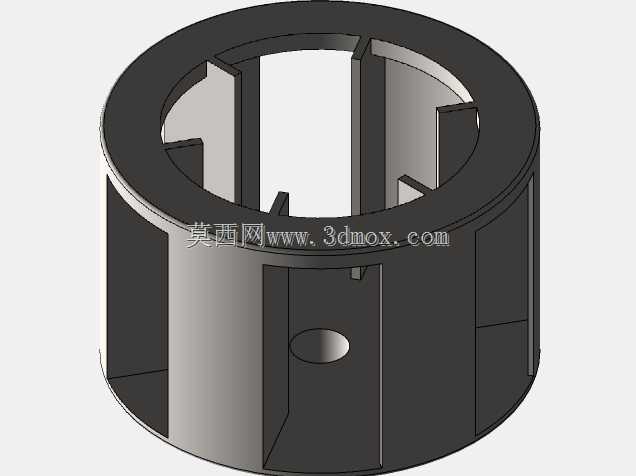

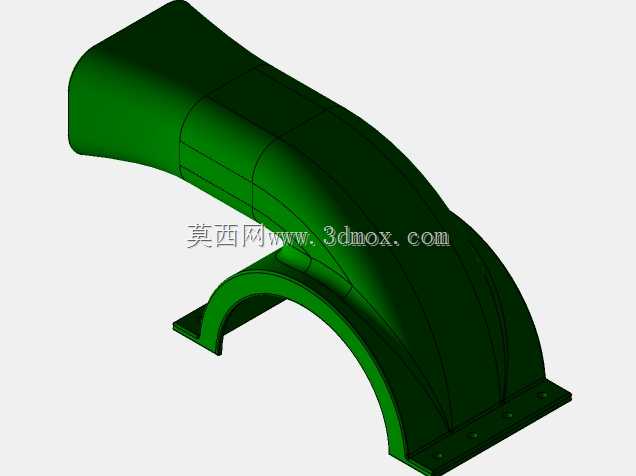

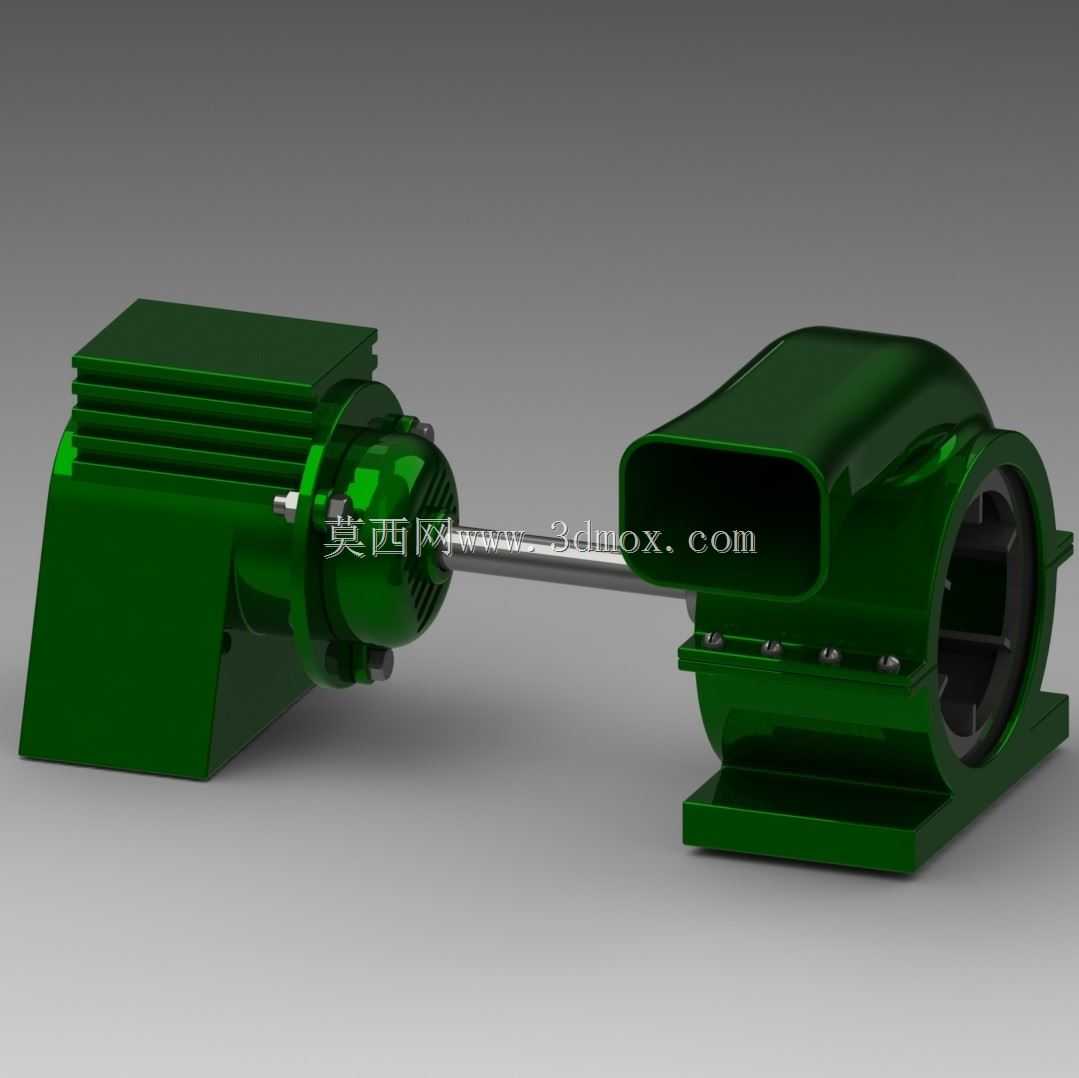

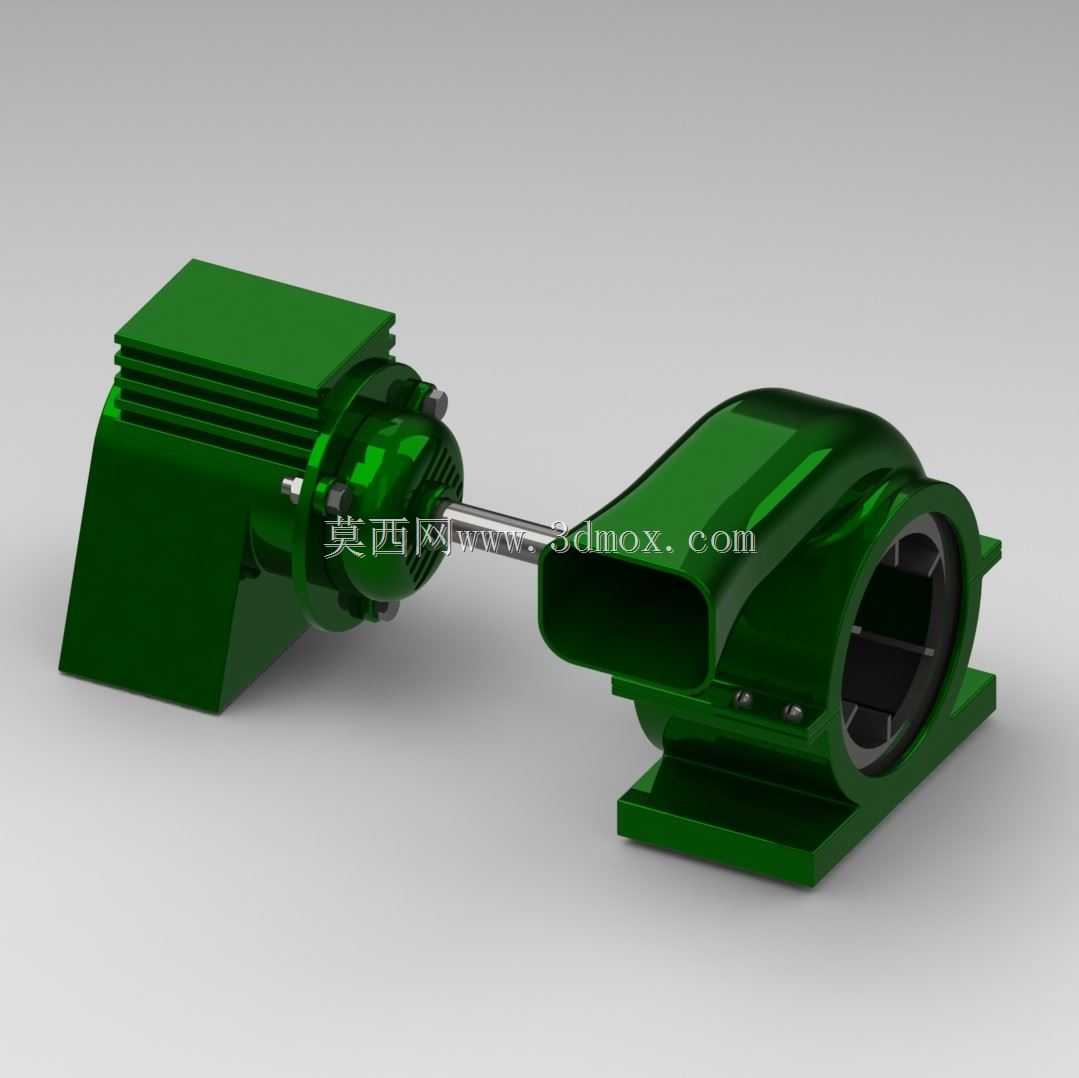

该电动鼓风机组件采用驱动单元与风鼓单元分体同轴布局，在车间工位送风、小型设备冷却、物料气力输送辅助等场景中适配性较强，区别于一体式风机的紧凑结构，这种分体设计可根据安装空间灵活调整两单元的固定间距，避开设备内部的管线、结构件干涉区域。驱动端采用散热筋结构的壳体设计，壳体表面的平行散热筋沿电机轴向排布，可在运行过程中增大壳体与空气的接触面积，将绕组产生的热量快速导出，避免长时间高负荷运行时出现过热退磁问题，端盖处预留的接线孔可适配不同线径的动力线缆接入，安装脚采用带安装孔的平板式结构，可通过螺栓直接固定在设备机架或混凝土基础上，固定孔位的间距经过适配，可兼容多数常规风机安装位的尺寸要求。传动部分采用刚性直连轴结构，省去了皮带传动、齿轮传动的中间损耗，动力传递效率更高，同时减少了传动环节的易损件，降低后期维护频次，轴体与两端单元的连接采用同轴定位止口设计，装配时可快速保证两单元的同轴度，避免运行过程中出现轴系挠曲、轴承偏磨的问题。风鼓端采用蜗壳式流道设计，进风口与出风口的过渡曲面经过平滑处理，可减少气流在壳体内的湍流损耗，出风口采用扁方形接口，可直接对接方形通风管道或设备的送风接口，无需额外加装变径接头，风鼓壳体的底部同样设置独立安装脚，可与驱动端分别固定，在长轴传动场景下可减少轴体的径向载荷。从安装边界来看，两单元的中心高保持一致，固定时需保证安装面的平面度公差在合理范围内，避免额外的装配应力传递到轴系与轴承部位，驱动端的尾部预留了散热空间，安装时不可紧贴墙面或其他遮挡物，需留出足够的进风间隙保证散热效果，风鼓端的进风口侧不可堆放杂物，避免吸入异物打坏内部叶轮。在实际选型应用中，这类分体结构的鼓风机尤其适合安装空间受限、驱动端需要远离高温或高湿风道的场景，比如烘干设备的送风系统中，可将电机单元布置在烘干腔外部，仅将风鼓接入风道，避免电机长期处于高温环境中缩短使用寿命，设计过程中对各部件的装配公差做了合理匹配，轴承位的配合公差、轴与叶轮的连接公差均符合通用机械设计规范，可直接用于同类产品的结构参考或改型设计。
