带旋转风扇结构的小型直流电机

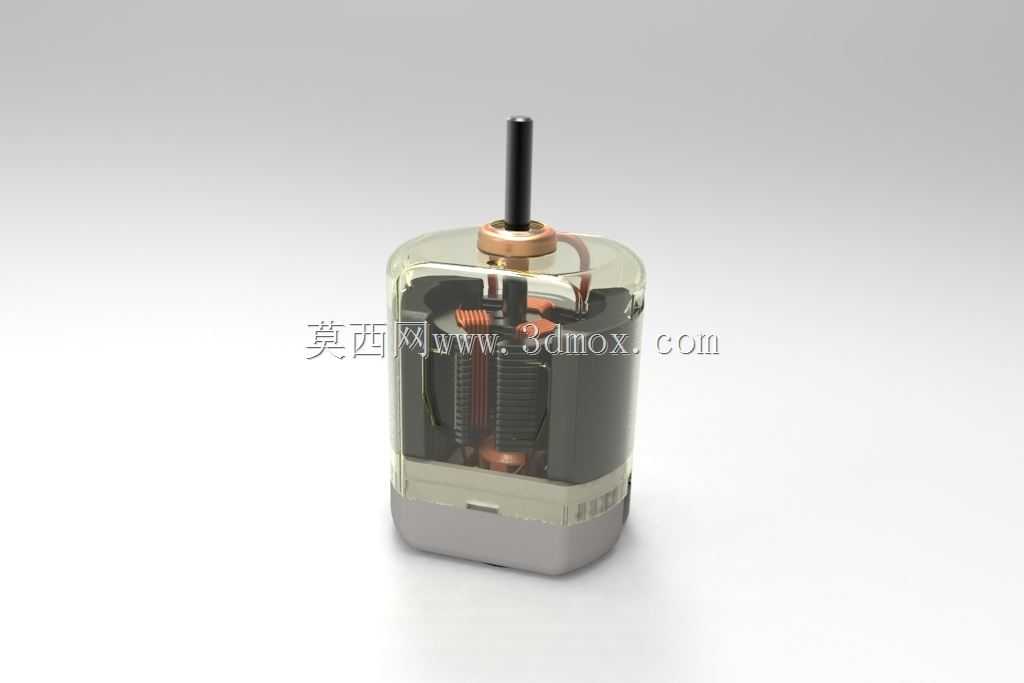

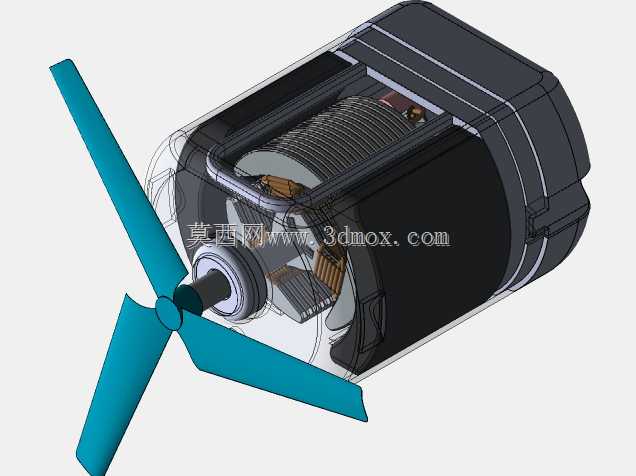

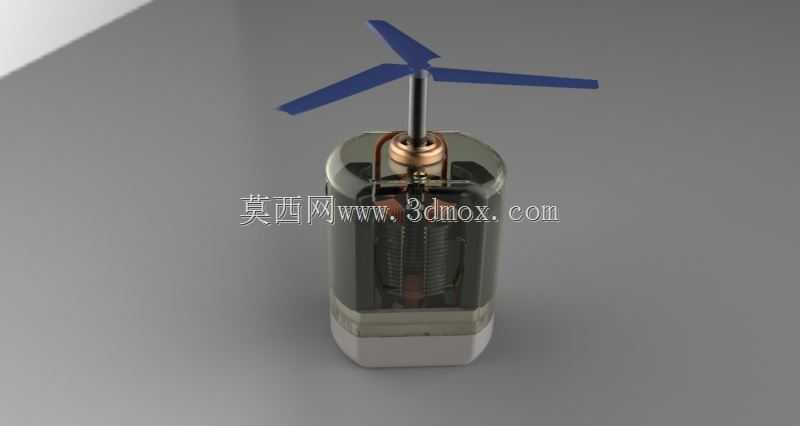

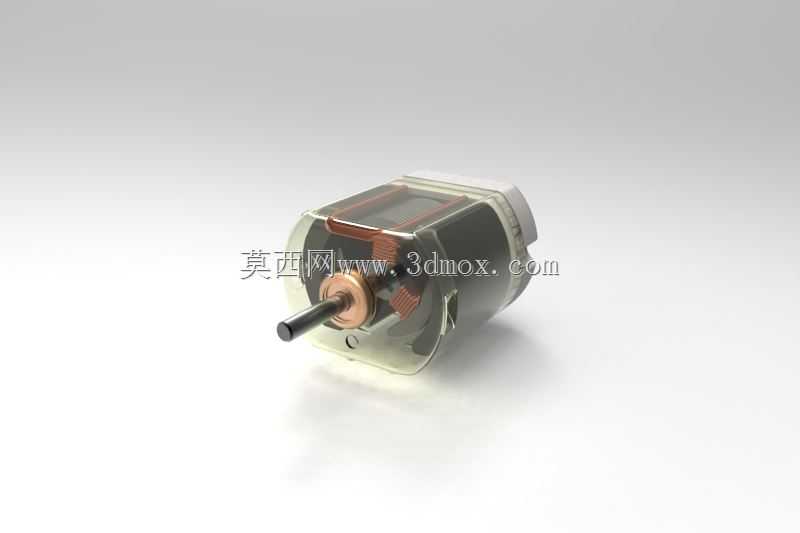

这款带旋转风扇的直流电机，在小型动力输出场景中适配性极强，常见于桌面小型散热设备、便携电动工具、教学实验装置以及小型自动化执行机构的动力端，能够在低压直流供电场景下稳定输出旋转扭矩，同时自带的风扇结构可在电机运转过程中同步带走电枢与换向器部位产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。从设计思路来看，建模时优先还原了电机的半透明外壳结构，可清晰展示内部电枢绕组、换向铜片、碳刷组件的相对装配位置，输出轴端的铜质轴套与金属输出轴采用同轴配合设计，保证扭矩传递过程中的径向跳动量控制在小型动力部件的允许范围内，尾部的风扇与电枢轴采用过盈配合结构，无需额外连接件即可实现与转子的同步运转，省去了额外的传动零件，缩减了整体轴向尺寸。实际选型参考时，这类小型直流电机的安装边界多依靠端盖的两个定位凸耳实现固定，建模时还原了凸耳的安装孔位间距与孔径参数，可直接匹配常用的小型设备安装支架尺寸，输出轴的轴径与伸出长度符合通用小型电机的接口规范，可直接适配标准规格的塑料齿轮、同步带轮等传动零件，无需额外做轴径转接处理。从功能特性上，该结构的直流电机启动扭矩充足，在额定电压下可快速带动负载达到额定转速，自带的风扇结构除了给自身散热外，在部分密闭小型设备腔体内，还可兼顾腔体内部的空气扰动散热，减少额外加装散热风扇的空间占用。建模过程中对内部绕组的排布、换向器与碳刷的接触位置都做了等比例还原，可用于教学场景下的直流电机工作原理演示，也可作为小型设备整机建模时的动力部件直接调用，装配时无需额外调整配合间隙，端盖与机壳的卡扣连接结构也在模型中做了细节还原，能够直观展示电机的装配拆分逻辑，方便结构设计人员评估设备内部的电机安装空间，核对走线位置与周边零件的干涉情况，避免实际打样组装时出现安装位不匹配、传动件同轴度偏差的问题。
