工业用卧式交流电动机三维结构设计

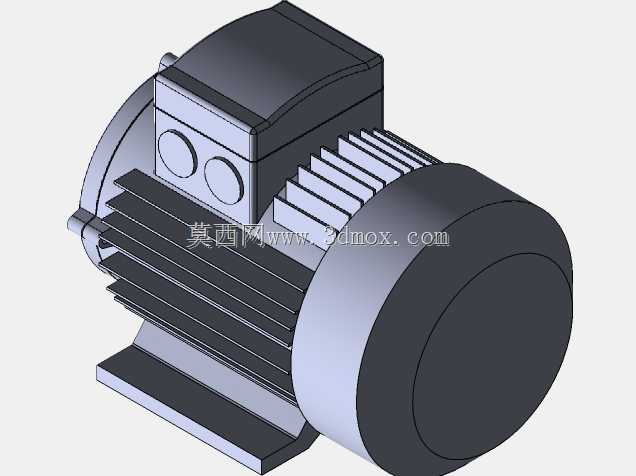

在各类工业传动场景中，交流电动机是应用覆盖面最广的动力输出部件，从输送线驱动、泵类负载拖动，到机床进给、风机配套，几乎所有需要持续旋转动力输出的工位，都能见到这类卧式安装电机的身影。这款三维模型还原的是典型的鼠笼式三相交流电机结构，建模时优先考虑了实际选型与装配的适配需求，没有做过度的外观美化，所有结构特征都对应量产实物的加工与装配逻辑。

从结构设计思路来看，建模过程中先确定了定子机座的安装基准：底脚的安装孔距、轴伸端的中心高是核心安装边界参数，这两个尺寸直接决定电机能不能适配现有设备的安装工位，建模时严格遵循通用工业电机的安装尺寸规范，底脚的沉孔深度、安装孔的孔径公差都按照常用紧固件的装配要求预留了合理间隙，避免实际装配时出现螺栓无法穿入、安装面贴合不严的问题。机座外部的散热筋采用轴向平行排布，这种结构既符合铝壳或铸铁机座的压铸工艺要求，也能在电机运行时通过转子自带风叶的气流带走壳体热量，建模时特意还原了散热筋的拔模斜度，和实际量产件的工艺特征保持一致。

端盖部分的止口配合尺寸是建模时重点把控的位置，止口的配合公差直接影响定子与转子的同轴度，要是同轴度偏差过大，电机运行时会出现扫膛、振动超标的问题，所以模型中端盖与机座的配合面、轴承室的安装位都做了精准的结构还原，轴承位的台阶尺寸也匹配常用深沟球轴承的安装尺寸，方便设计人员直接调用做配套的传动结构设计。接线盒的位置设置在机座侧上方，预留了足够的线缆弯折空间，同时接线盒的安装法兰、密封槽结构也完整呈现，方便做电气布线时的空间校验。

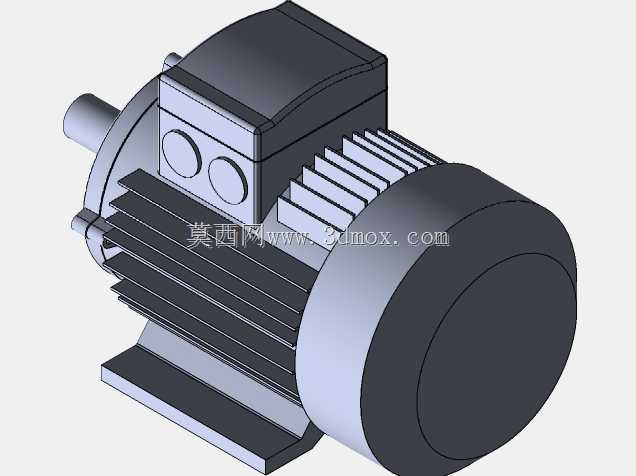

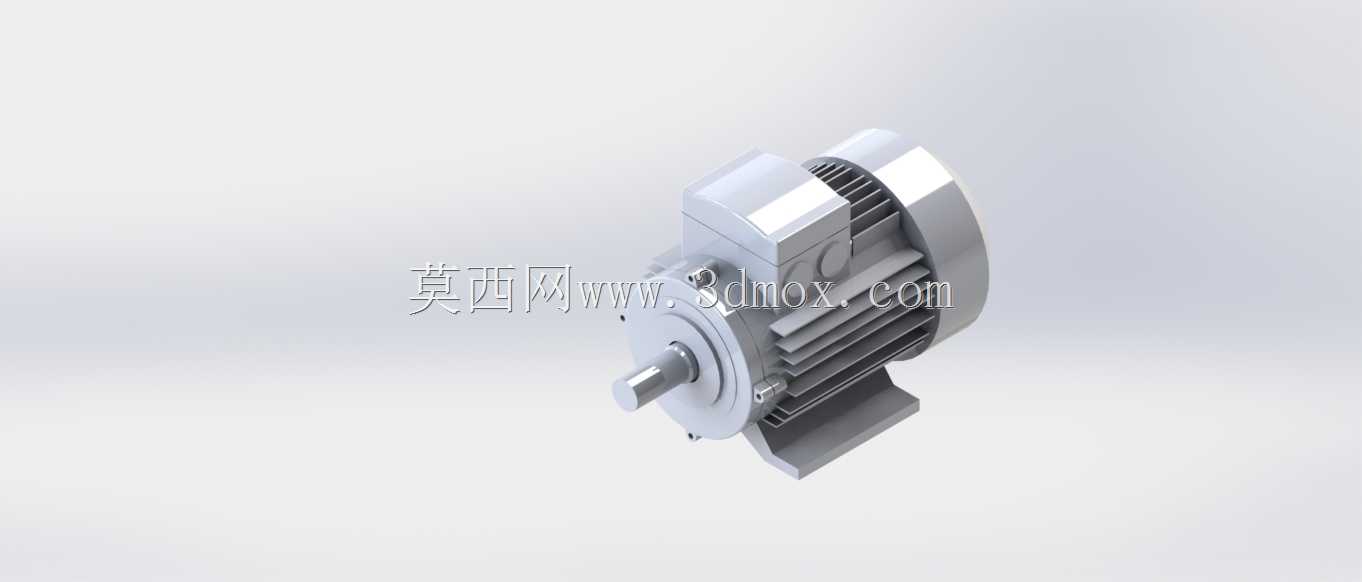

轴伸端采用标准的圆柱轴伸带键槽结构，键槽的尺寸、轴伸的长度都适配通用联轴器、带轮的安装要求，轴端的螺纹孔也做了还原，方便安装轴向固定件，避免传动件运行时出现轴向窜动。后端的风罩、风叶结构也完整建模，风罩的通风孔排布、风叶的倾斜角度都和实物一致，做设备整体布局时，可以直接通过这个模型校验电机尾部的通风空间是否足够，避免出现风罩被其他部件遮挡、影响散热的问题。

对于做设备整体设计的工程师来说，这个模型可以直接导入装配体中做安装干涉校验，核对电机与周边部件的安全距离，确认传动部件的对接同轴度；对于做电机结构设计的人员来说，模型的各部分拆分逻辑也符合实际生产的装配流程，可以作为同功率段电机结构设计的参考基准，核对各部件的工艺合理性与装配可行性。
