NEMA23规格23HS22-2804S步进电机结构模型

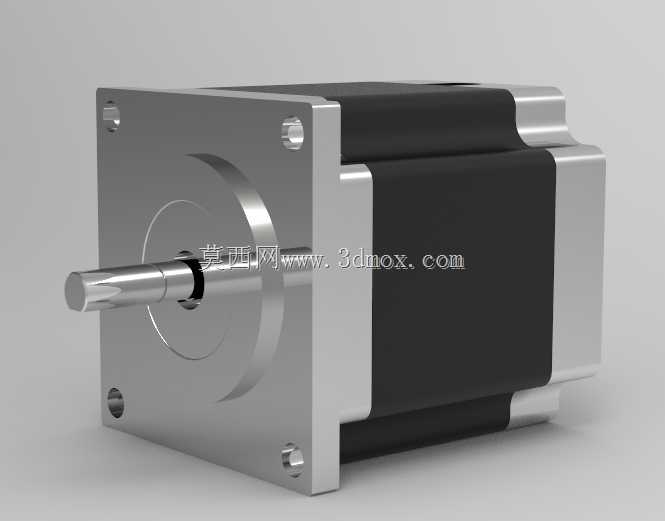

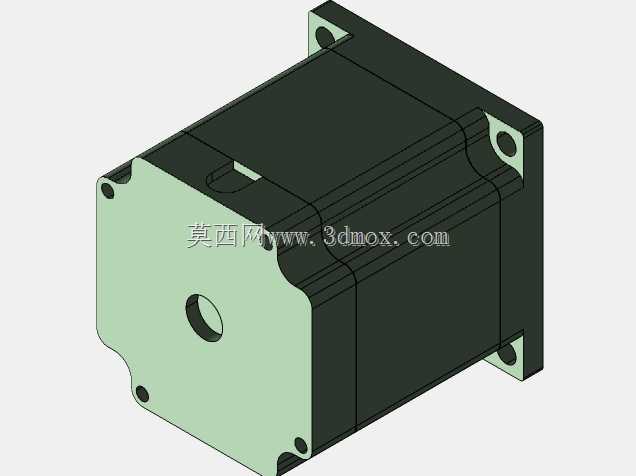

这款NEMA23规格的步进电机，是自动化传动场景里应用极广的执行部件，常见于小型数控设备、3D打印传动轴、点胶机位移平台、小型传送带驱动模组这类对开环定位精度有稳定要求的工位，作为开环控制系统里的核心执行元件，它可以将电脉冲信号直接转化为对应角位移，不需要额外的位置反馈元件就能实现固定步距的转动输出，适配多数低成本、高可靠性要求的自动化工位。从结构设计来看，这款电机采用方形法兰安装结构，前端输出轴为单伸式光轴设计，轴端做了平面铣削处理，方便配套联轴器、同步轮等传动件做周向固定，避免传动过程中出现打滑丢步的问题。机身采用分段式结构，前端盖、后端盖为金属切削加工件，表面做了氧化处理提升耐磨与防锈性能，中间定子段为黑色包覆结构，既可以保护内部定子绕组，也能提升机身的散热面积，长时间带载运行时能更快将绕组产生的热量散出，避免温升过高导致的扭矩衰减。安装边界上，这款电机遵循NEMA23标准安装尺寸，法兰端四个安装孔呈对称分布，孔位间距适配市面上绝大多数标准57系列电机安装支架，不需要额外做安装板的定制修改就能直接替换同规格旧电机，输出轴的轴径、伸出长度也符合通用配套标准，选型时只需要核对机身长度对应的扭矩参数就能快速完成适配。设计建模过程中，完整还原了电机的外部装配特征，包括端盖上的固定螺丝沉孔、轴伸端的轴承位台阶、机身的倒角细节，做设备整体装配时，可以直接将该模型导入装配体，核对安装空间是否存在干涉，尤其是在做小型设备的紧凑布局设计时，能准确预判电机与周边走线、结构件的位置关系，避免实际加工组装时出现空间冲突。实际应用中，这类步进电机通常配套对应的步进驱动器使用，通过细分设置可以调整单脉冲对应的转动角度，满足不同传动精度要求的工位需求，它的输出扭矩随转速升高会呈现非线性下降的特性，选型时需要结合负载的转动惯量、运行速度做匹配，这款2804S规格的机身长度对应中等扭矩输出区间，适合带动轻载直线滑台、小型旋转工装这类负载，运行时的振动与噪音控制也适配多数桌面级工业设备的使用要求。建模时对外形细节的还原度直接影响装配校验的准确性，这款模型完整保留了电机各部分的实际尺寸比例，包括端盖的厚度、机身的外径、输出轴的台阶尺寸，做结构设计时不需要额外测绘实物就能直接调用，能大幅缩短前期方案设计的建模周期，尤其是在做多轴联动的小型设备布局时，可以快速排布多台电机的安装位置，核对传动链路的连接关系。
