优化结构双级特斯拉涡轮结构设计

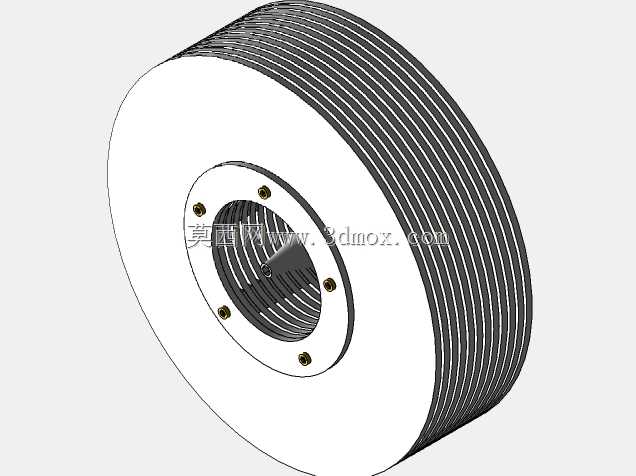

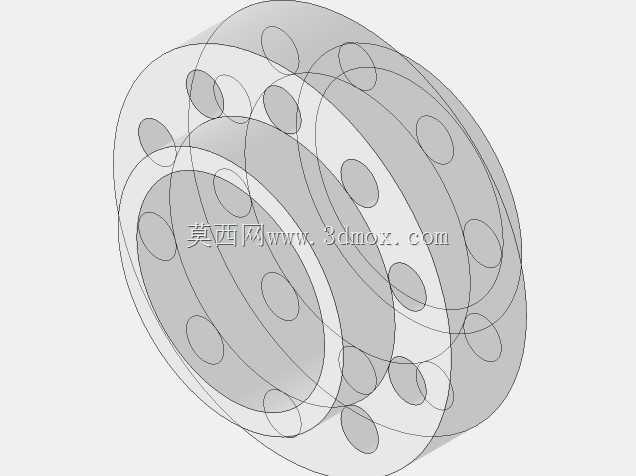

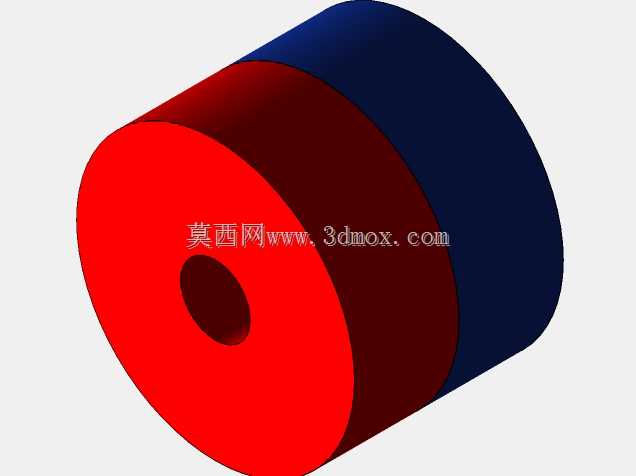

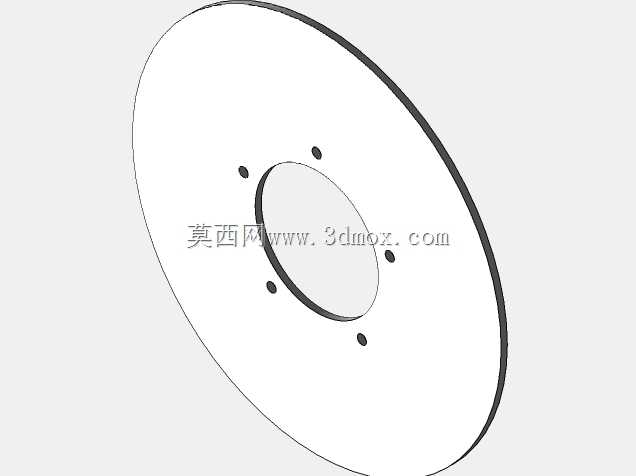

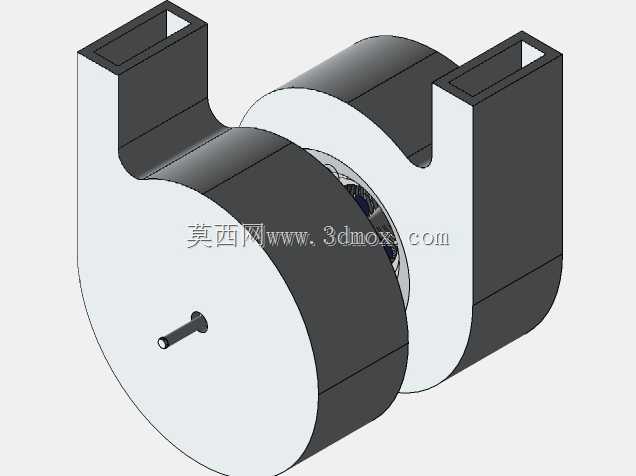

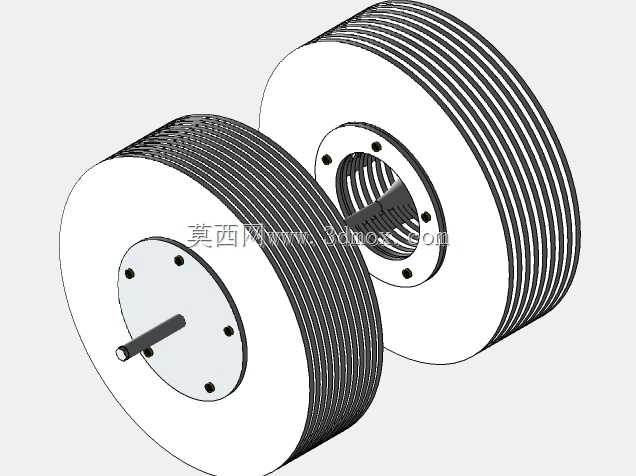

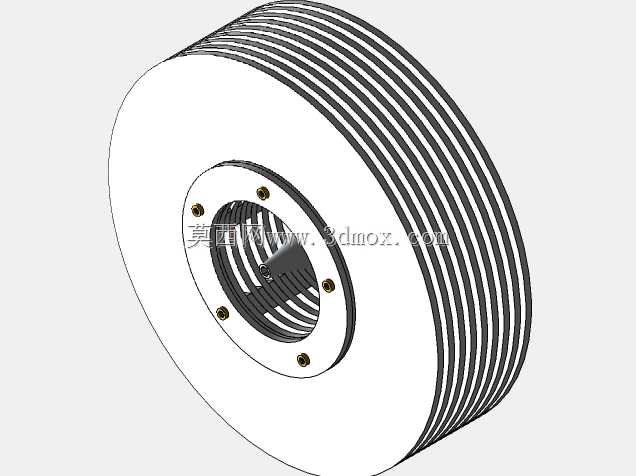

在流体输送、低压差能量回收、小型动力输出这类对流体平顺性要求较高的工况里，常规叶片式涡轮往往存在叶片间隙泄漏、高转速下叶片应力集中、小流量工况效率陡降的问题，这款双级特斯拉涡轮的结构设计，正是针对这类场景的痛点做的定向优化。从安装边界来看，该涡轮采用同轴串联的双级圆盘组结构，单级圆盘组外缘做了等距平行的薄圆盘堆叠，圆盘之间的流道间隙经过匹配计算，第一级进气侧的容腔空间控制在1mm量级，第二级容腔扩展到3mm，这种渐变的容腔设计，是为了匹配流体经过第一级做功后的压力衰减特性，让流体进入第二级时依然能保持足够的边界层粘附效应，避免因容腔突变产生的涡流损耗，相比单级特斯拉涡轮，这种双级结构能在相同进气压力下获得更高的输出扭矩，同时拓宽高效工作的转速区间。

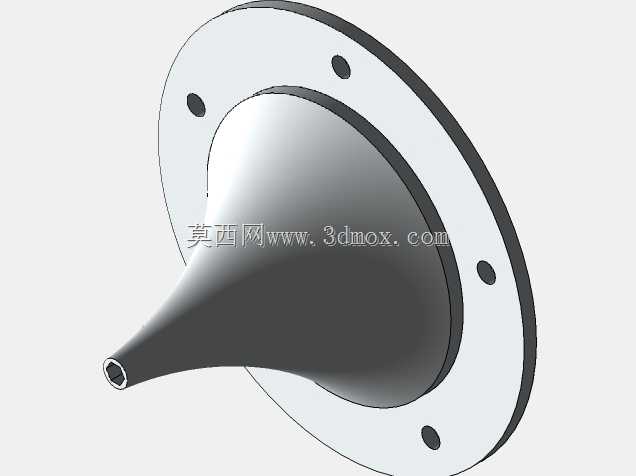

设计过程中没有采用传统涡轮的叶片结构，而是依靠圆盘表面的流体边界层粘性力传递动能，这种无冲击的做功方式，让涡轮在高转速运行时不会出现叶片前缘的气流冲击噪音，也不存在叶片断裂的失效风险，对于输送含微小杂质的流体工况，也不会出现叶片卡滞的问题。转轴部分采用锥形轴结构，这个设计细节是为了实现流体从径向流入到轴向流出的平顺转向，锥形轴的锥度经过流场匹配，能引导流体在完成两级圆盘组的做功后，平滑转向轴向出口，减少转向过程中的局部阻力损失，同时锥形轴的安装方式也方便转子组件的轴向定位，装配时可以通过轴端的锁紧结构调整圆盘组的压紧力，保证各圆盘之间的流道间隙均匀一致。

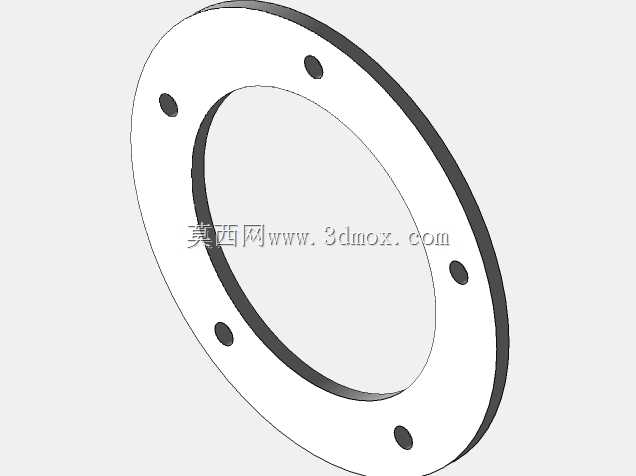

从实际应用的适配性来看，该涡轮的法兰安装端采用圆周均布的螺栓孔设计，能直接匹配常规的管道连接法兰，不需要额外设计过渡连接结构，转子组件的两端支撑位预留了标准轴承的安装位置，可适配深沟球轴承或角接触轴承，满足不同转速等级的支撑需求。在小型余热回收场景中，该涡轮可以直接接入低压蒸汽或压缩空气管路，驱动小型发电机或辅助泵组；在流体输送场景中，也可作为流体马达使用，带动小型输送泵运行，相比同功率等级的叶片式涡轮，它的结构零件数量更少，加工难度更低，圆盘组采用薄板冲压成型即可满足精度要求，不需要复杂的叶片型面加工，整体制造成本更可控，同时对流体的清洁度要求更低，长期运行的维护成本也更低。
