工业控制箱用红绿双色启停操作按钮

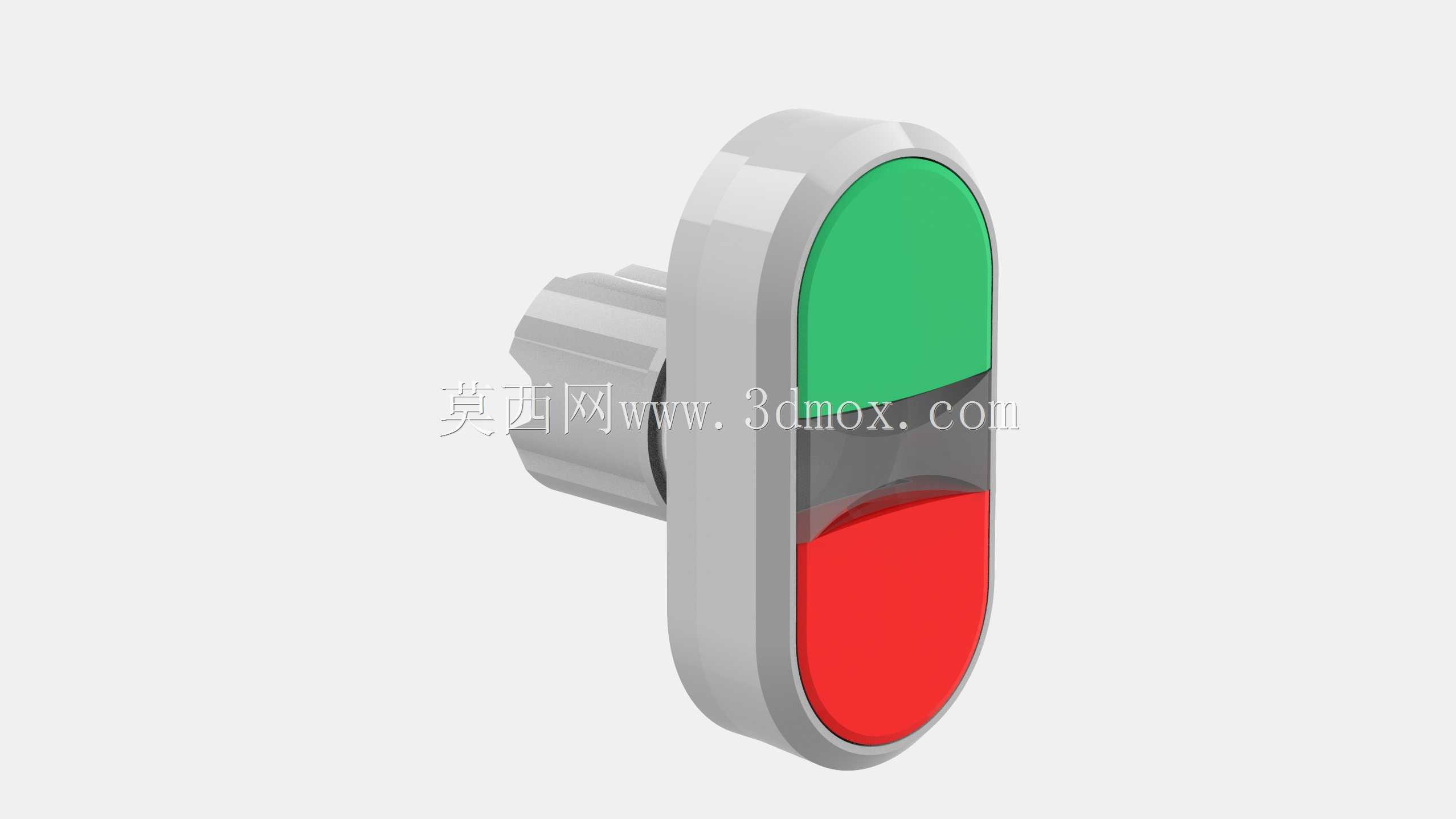

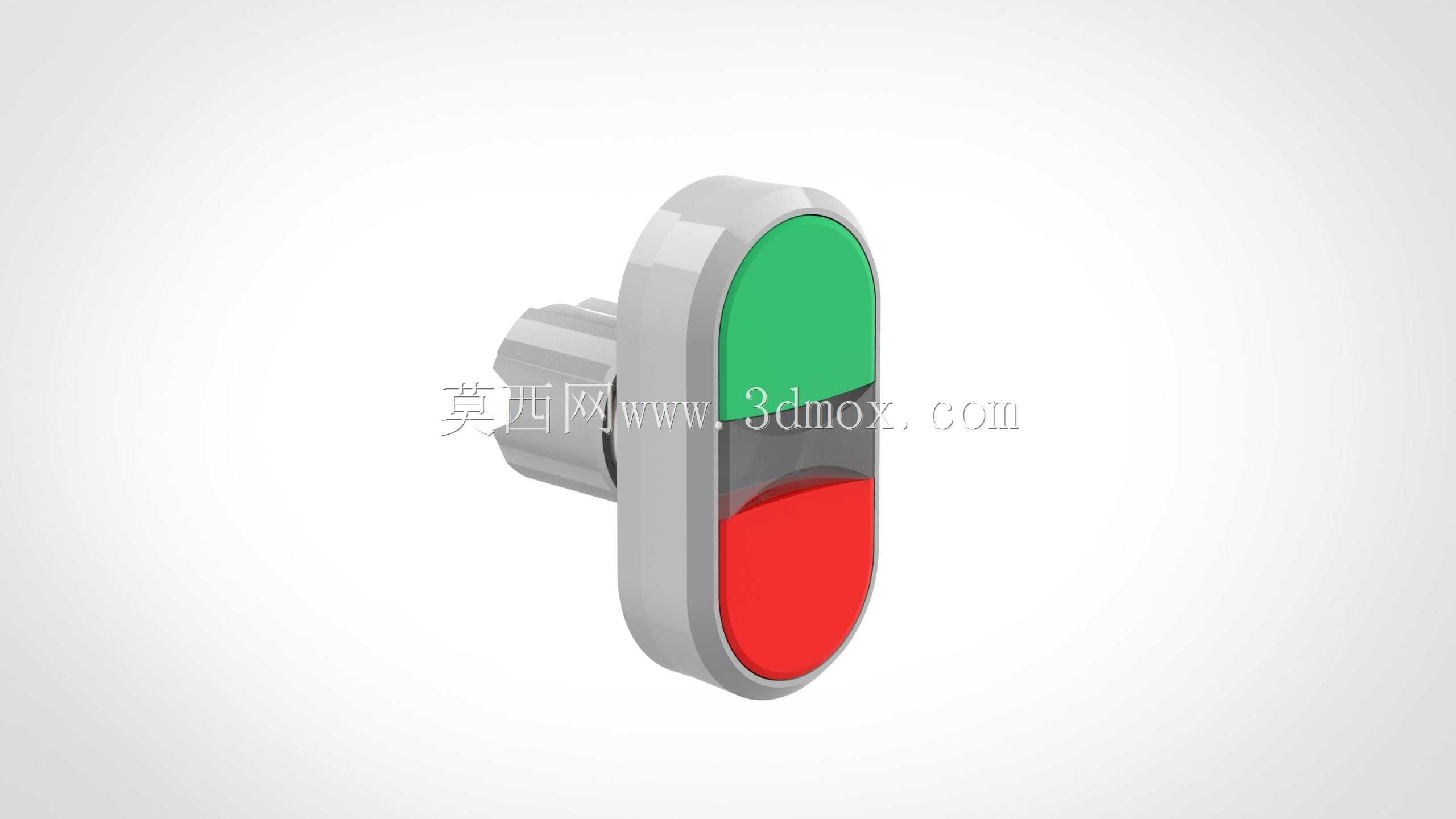

这类双色启停按钮是工业控制回路里最常见的操作终端元件，日常在生产线控制柜、小型工艺设备操作面板、单机配套控制箱上都能见到它的身影，核心作用是给控制回路传递通断指令，上方绿色按键对应设备启动回路触发，下方红色按键对应设备停止回路触发，两个按键集成在同一个安装基座上，相比分开布置的两个独立按钮，能大幅缩小面板占用空间，也能避免操作人员在紧急状态下按错按键的概率。从设计逻辑上看，这款按钮采用椭圆形一体化按键面板，按键表面做了微弧面处理，贴合手指按压的触感，长期操作不会产生硌手的不适感，按键与基座之间预留了均匀的活动间隙，既保证按压行程顺畅，也能避免车间内的粉尘、切削液飞溅进入按钮内部造成触点卡滞。安装结构采用后侧螺纹旋紧的固定方式，适配常规厚度的控制柜门板、设备操作面板，安装时只需要在面板上开出对应尺寸的安装孔，将按钮主体从面板前侧穿入，后侧用配套的锁紧螺母旋紧固定即可，不需要额外的固定支架，现场装配效率很高。从功能特性来说，红绿双色的配色完全符合工业操作的安全规范，绿色启动、红色停止的色彩标识不需要额外标注文字，不同语种的操作人员都能快速识别按键功能，按键的按压行程设计在合理区间，触发反馈清晰，按压到位时有明确的触感反馈，能避免操作人员误判是否触发指令。在实际选型应用中，这类按钮常配套在小型输送线控制箱、单机加工设备操作位、工艺辅助设备的本地操作面板上，既可以作为本地手动操作的触发元件，也可以和继电器、PLC输入点配合，接入设备的自动控制回路，作为手动干预的操作终端。建模过程中需要重点关注安装基座的外径尺寸、后侧螺纹的规格、按键突出面板的高度、两个按键的中心间距这些关键尺寸，这些参数直接决定了按钮能否顺利安装到对应面板开孔上，也关系到面板布局时和其他指示灯、转换开关的间距是否符合操作安全要求，避免操作时误触相邻元件。按钮的后侧接线端预留了足够的接线空间，适配常规的冷压端子接线，安装后不会和箱内的线槽、其他元件产生干涉。
