水轮机核心部件涡轮转轮结构设计

作为水力发电系统中将水流能量转换为旋转机械能的核心过流部件，涡轮转轮的结构设计直接决定了整套水轮机组的能量转换效率与运行稳定性。在实际水电站的运行场景中，该部件长期处于高速水流的持续冲刷工况下，既要承接导水机构导出的环向水流冲击，将水流的压能与动能高效转化为主轴的旋转扭矩，带动后续发电机转子完成电能生产，还要承受不同水头、不同负载工况下的水流脉动载荷，避免出现结构共振或者叶片气蚀损伤。

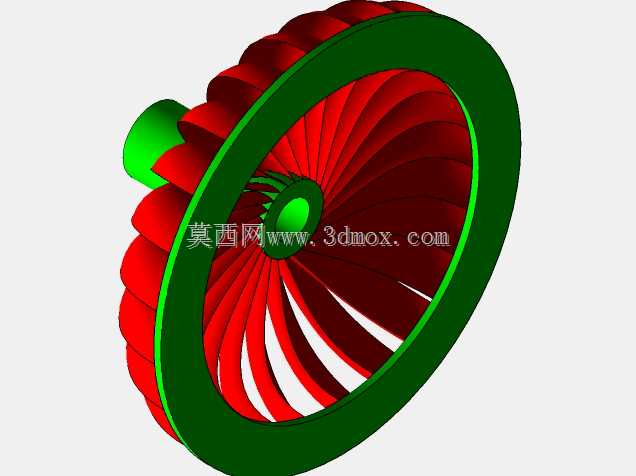

从结构设计逻辑来看，该转轮采用了径向进水、轴向出水的混流式结构布局，整体由上冠、下环以及均匀分布在两者之间的扭曲叶片组成。叶片的型线设计完全基于水动力学计算结果优化，每个叶片的进水角、出水角沿叶高方向做连续渐变处理，保证水流在进入叶道时无明显撞击损失，流出叶道时的剩余环量控制在合理区间，降低出口水力损耗。上冠位置设计有与主轴连接的定位止口与螺栓安装孔，安装时可通过止口实现与主轴的同轴度定位，配合高强度连接螺栓传递旋转扭矩，止口的配合公差通常选用H7/js6的过渡配合，既保证装配时的定位精度，也便于后期检修拆卸。下环作为叶片外侧的连接支撑结构，其外圆面与转轮室的内壁之间设计有均匀的密封间隙，间隙值根据机组额定水头调整，既要避免间隙过大导致的容积效率损失，也要防止运行中部件热膨胀或者摆度变化引发的动静摩擦。

在安装边界层面，该转轮的轴向定位尺寸需要匹配主轴的轴肩高度与密封件的安装位置，径向尺寸需要适配转轮室的内部通流直径，装配后需要做整体动平衡校验，将剩余不平衡量控制在规范允许的范围内，避免高转速运行时出现过大的振动。叶片与上冠、下环的连接位置做了大圆角过渡处理，减少应力集中现象，提升部件在交变载荷下的疲劳寿命，同时光滑的过渡曲面也能减少局部水流脱流，降低气蚀发生的概率。在实际选型应用中，该结构的转轮适用于中高水头的水力发电场景，不同的叶片型线、叶片数量可以适配不同的水头与流量参数，设计时需要根据电站的实际水文参数调整叶道的过流面积，保证机组在最优工况点运行时的效率达到最高值。日常运维中，该部件的检查重点集中在叶片表面的气蚀损伤、连接螺栓的预紧力状态以及密封间隙的变化情况，这些参数直接影响机组的长期运行可靠性。
