轴流转桨式卡普兰水轮机结构设计

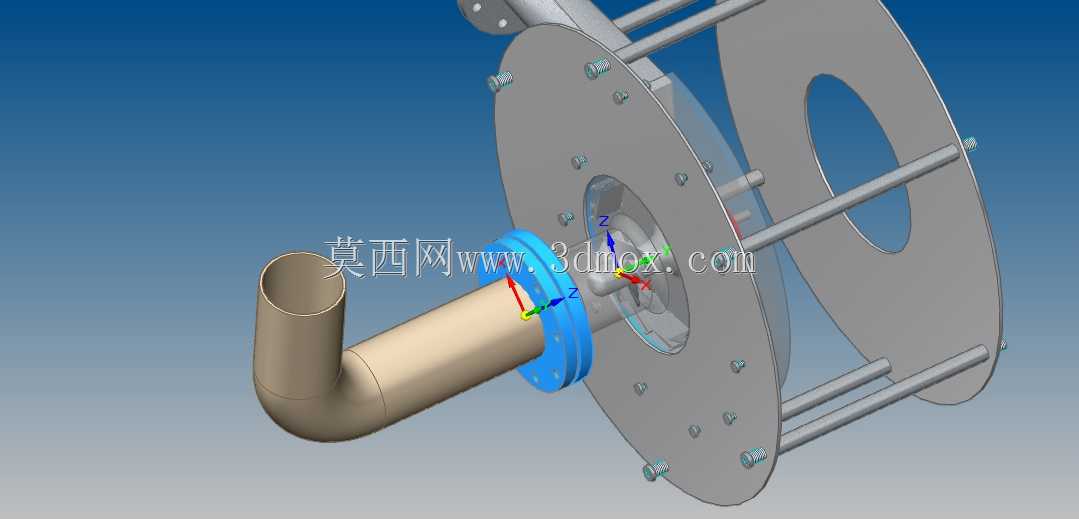

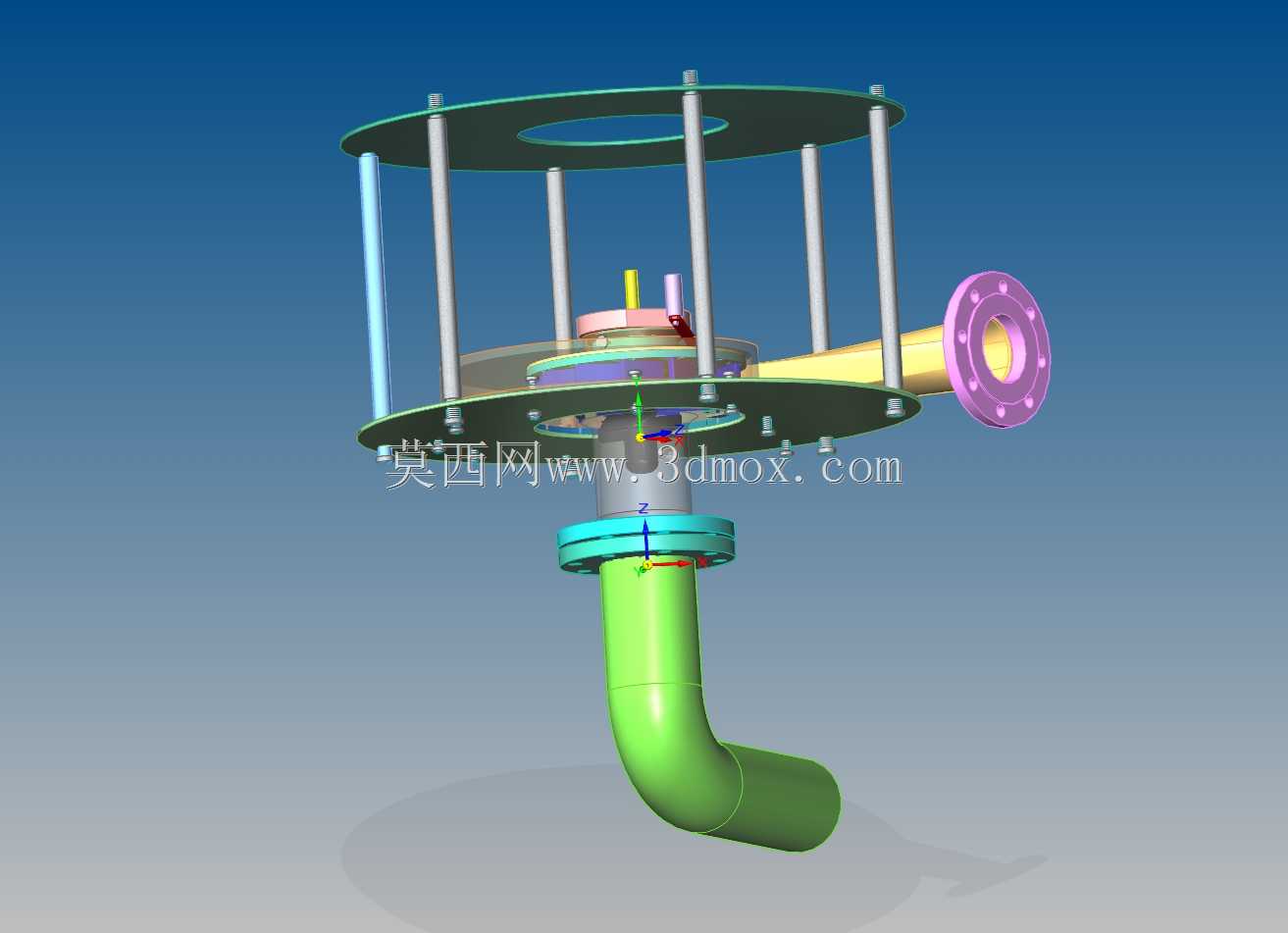

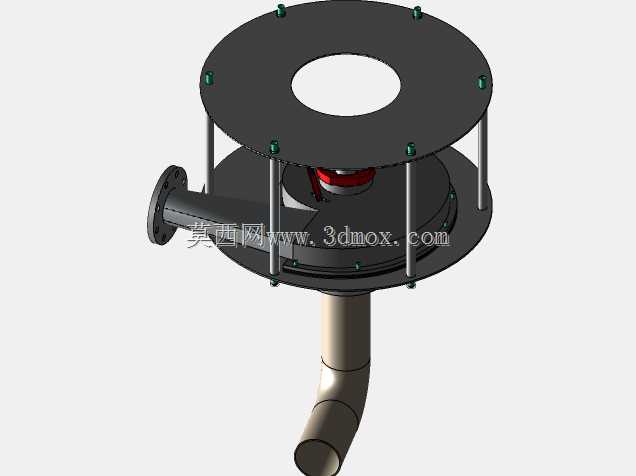

在低水头大流量的水力发电场景中，轴流转桨式水轮机是核心能量转换设备，这类卡普兰机型的适用水头通常覆盖3至80米区间，在径流式水电站、潮汐能发电站以及部分中小型水利枢纽中承担着将水流的压能与动能转化为旋转机械能的核心作用，相比定桨式轴流水轮机，其转桨结构可随负荷变化调整叶片安放角，在宽负荷区间内保持较高的水力效率，有效避免低负荷工况下的水流脱流、振动加剧等问题。从结构设计逻辑来看，该模型完整还原了真机的通流与支撑体系：下部弯形尾水管承担着回收转轮出口水流动能、将发电尾水导向下游的作用，弯管段的曲率设计需兼顾流道平顺性与电站安装空间的竖向尺寸限制，避免水流在弯段产生过大的局部水头损失；中部转轮区域是能量转换的核心，转桨叶片的操作机构内置在转轮体内部，通过主轴内的操作油管与受油器连接，可实现运行过程中叶片角度的动态调节，转轮室的内壁型线需与叶片转动的外包络面完全贴合，将叶片外缘的间隙泄漏量控制在合理范围，减少容积损失。上部的双层支撑环通过周向均匀布置的立柱实现刚性连接，承担着导水机构、顶盖部分的载荷传递，导叶部分可根据机组出力需求调节过流开度，与转桨叶片形成协联关系，保证不同工况下水流以最优角度进入转轮，降低水力撞击损失。侧向布置的压力水管接口采用法兰连接结构，法兰端面的密封槽、螺栓孔位均按照常规管路连接标准设计，可直接与电站的压力输水钢管对接，接口的通径尺寸与机组额定流量匹配，控制进水侧的流速在合理区间，避免沿程损失过大。安装边界方面，该结构的竖向安装尺寸需匹配电站厂房的机坑高度，下部尾水管的出口高程需结合下游最低尾水位确定，保证尾水管出口始终处于淹没状态，防止空气进入流道引发机组振动；上部支撑结构的安装基准面需与电站混凝土基础的预埋件精准对齐，保证主轴的垂直度偏差控制在规范允许范围内，避免运行过程中出现偏磨、摆度超标的问题。从建模细节来看，各部件的装配关系完全还原真机的连接逻辑，立柱与上下环板的连接、导叶的转动副、转轮叶片与转轮体的转动配合、操作油管的轴向滑动结构均做了清晰的表达，可作为水力机械教学演示、中小型电站初步选型设计、同类型设备结构优化的参考模型，帮助设计人员快速梳理转桨式水轮机的整体布置逻辑，核对各部件的空间干涉情况，为后续的详细工程设计提供基础的三维框架。
