有机朗肯循环余热回收透平发电装置

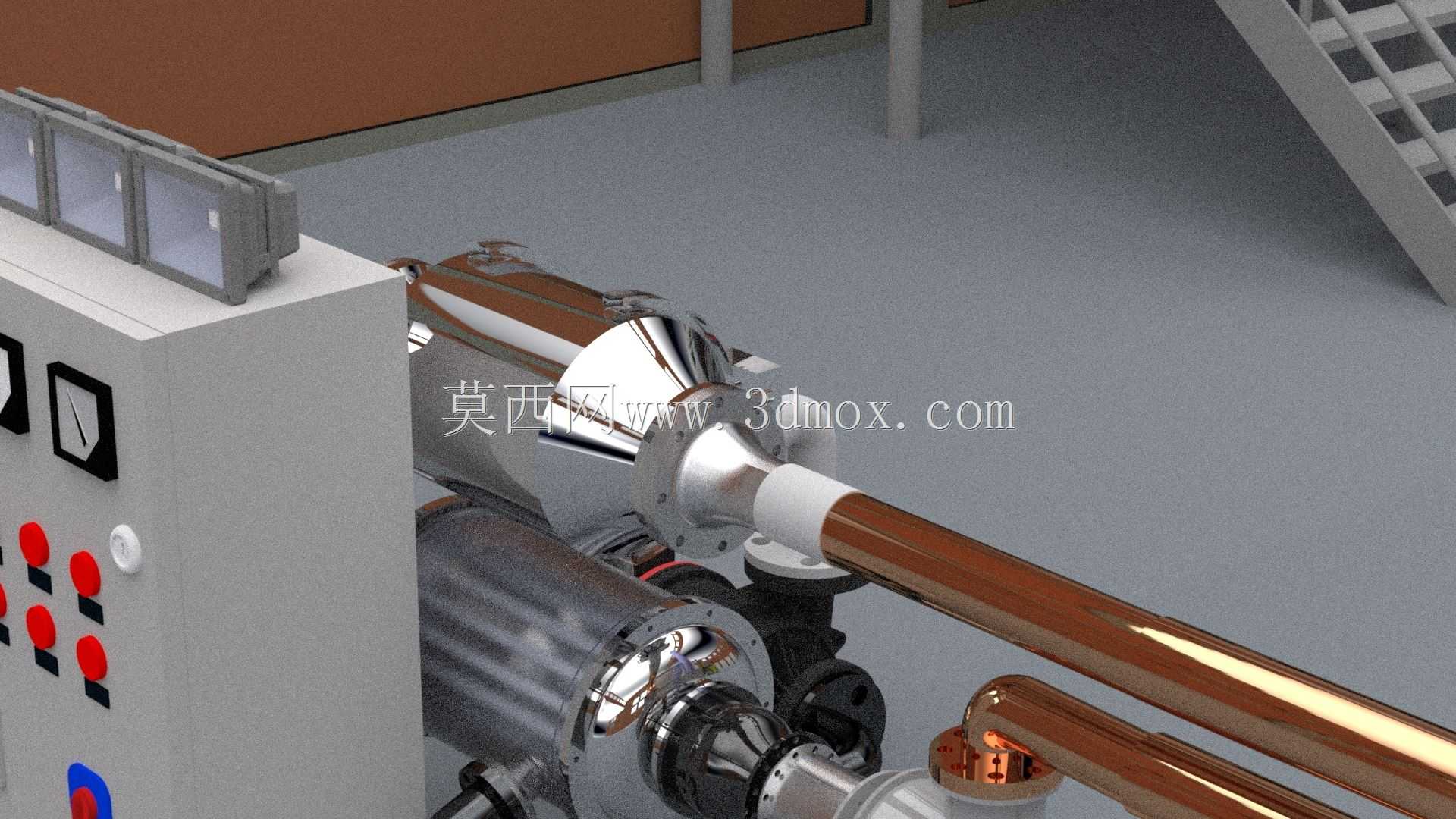

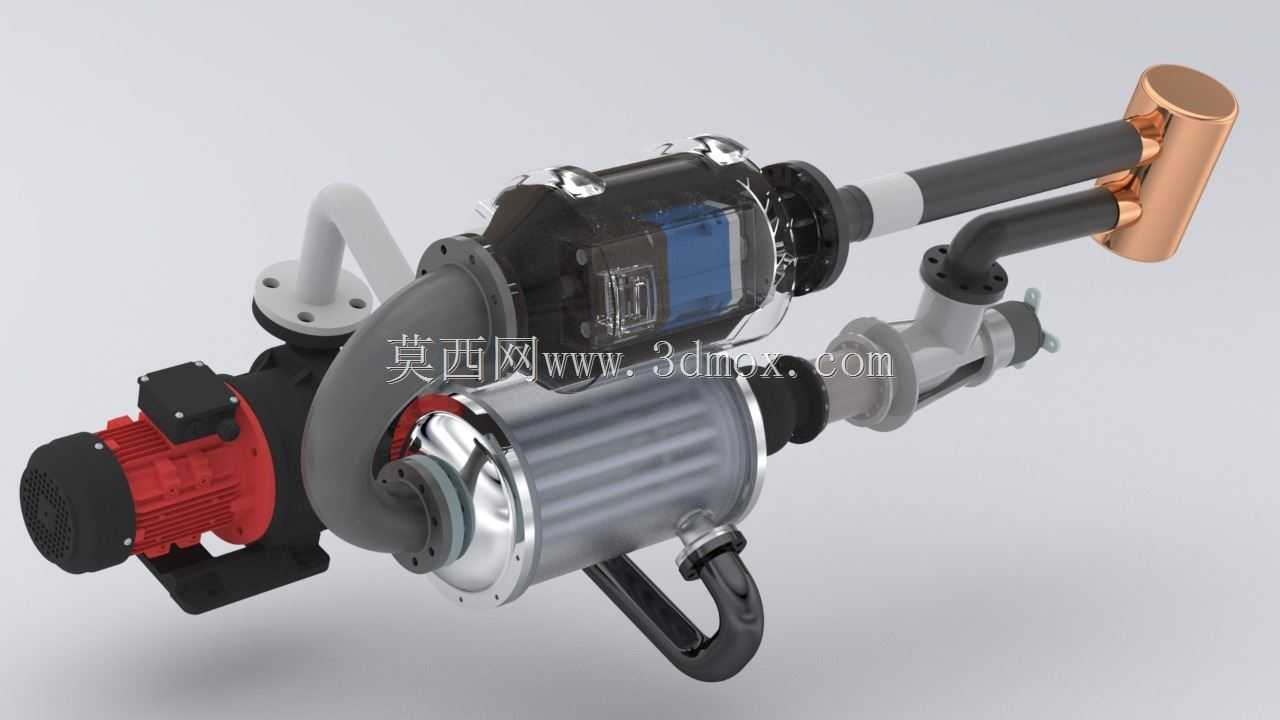

这套ORC可视化装置的三维建模，核心围绕工业低品位余热回收场景的实际应用展开，覆盖了从工质输送、能量转换到输出发电的完整流程结构。在工业生产场景中，钢铁、建材、化工等领域存在大量300℃以下的低温烟气、冷却介质余热，常规蒸汽循环无法有效回收这类低品位热能，而ORC系统通过低沸点有机工质的相变循环，可将这部分废弃热能转化为电能，是工业节能领域应用广泛的能量回收设备。模型中清晰呈现了系统的核心功能单元：左侧的驱动泵组负责将液态有机工质加压输送至换热单元，泵体采用端吸式离心泵结构，配套的驱动电机与泵体通过法兰直连，安装时需预留电机侧的接线与维护空间，泵组进出口的法兰接口采用标准PN16压力等级设计，可直接对接现场工艺管道。中间的圆筒形结构为蒸发器组件，负责将余热介质的热量传递给有机工质，使其蒸发为高压气态，建模时还原了筒体上的工质进出口、支座结构以及外部的保温层安装边界，筒体底部的排污接口、顶部的安全阀接口均按实际工程规范预留，安装时需保证筒体水平度偏差不超过千分之一，避免工质分配不均影响换热效率。右侧的铜质结构为透平膨胀机与发电机集成单元，高压气态工质进入透平后推动叶轮旋转，将热能转化为机械能驱动发电机发电，做功后的低压气态工质会进入后续的冷凝单元完成循环，透平侧的管道采用弯管成型设计，减少工质流动的沿程阻力，管道上的法兰连接位置均预留了螺栓安装操作空间，避免现场装配时出现工具无法操作的干涉问题。整套模型的设计思路以工程实际装配逻辑为核心，所有部件的连接关系、安装间隙均参考真实工业ORC系统的设计规范，各组件的外形尺寸按1:1比例还原，可直接用于系统方案展示、安装布局模拟以及结构教学演示，建模过程中对泵组的密封结构、透平的连接法兰、换热筒体的支座等细节做了精准还原，能够直观呈现ORC系统的工作流程与各部件的装配关系，方便结构设计人员在进行同类型系统设计时参考部件布局与安装边界要求，也可用于设备选型阶段的方案沟通，让非技术人员快速理解系统的构成与工作原理。
