带生产公差的剖视结构外围泵头

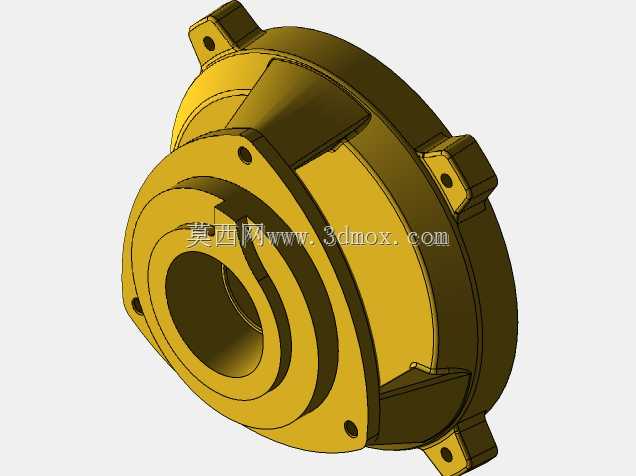

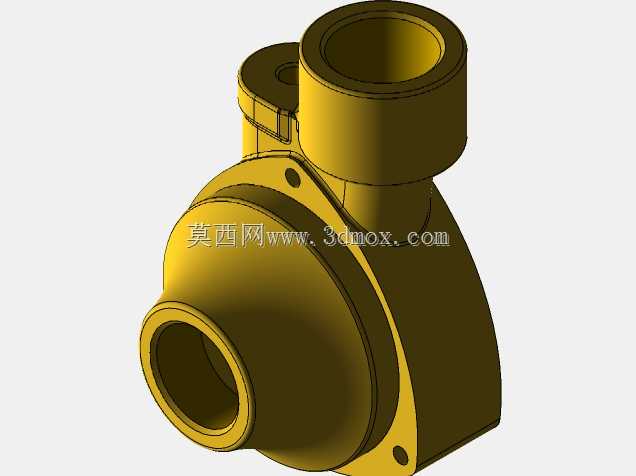

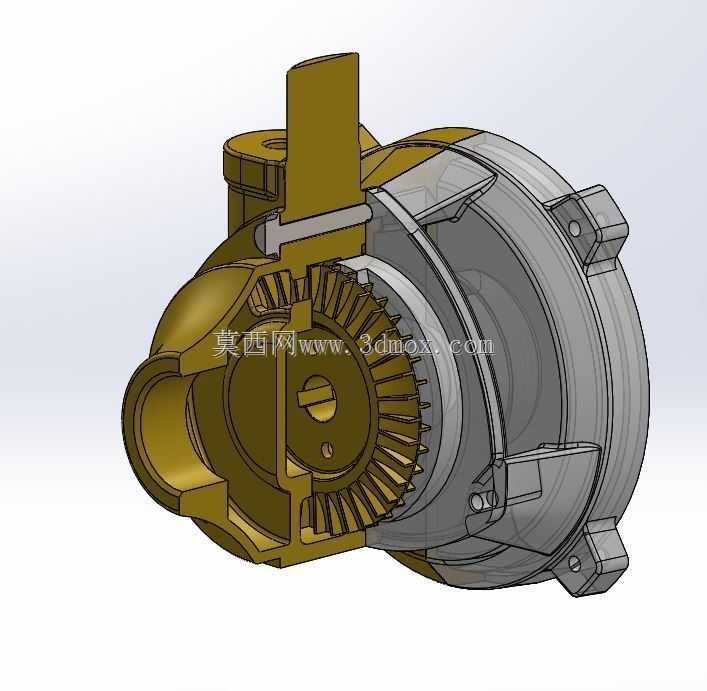

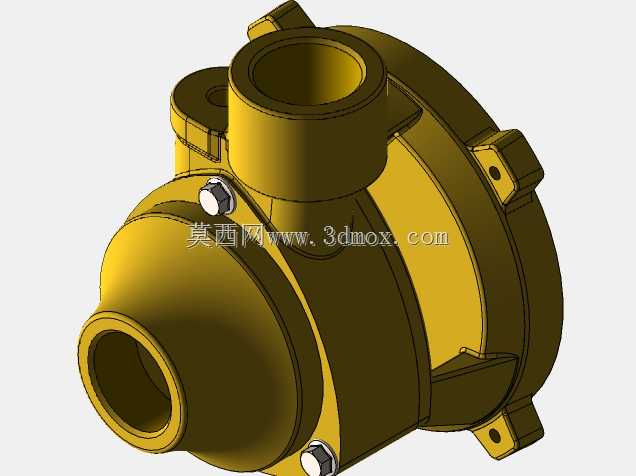

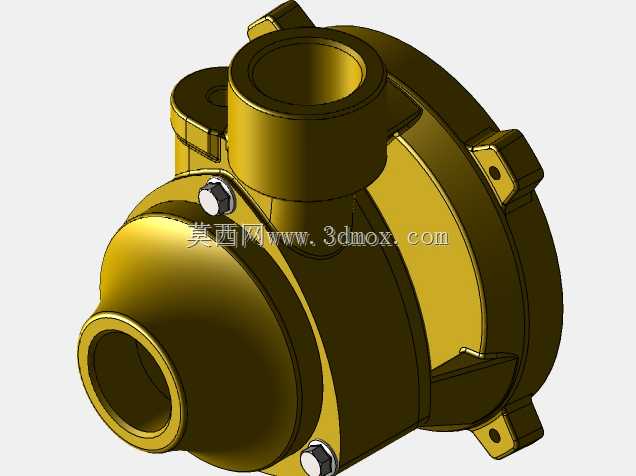

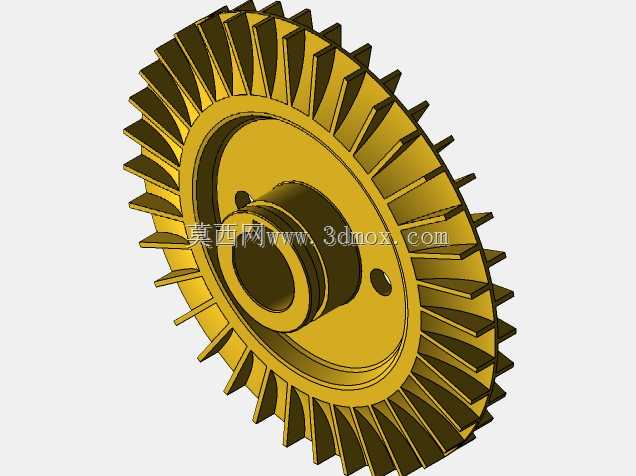

这款外围泵头的结构设计，核心围绕小流量高扬程的流体输送场景展开，日常多配套在楼宇供水增压、小型工业循环水系统、净水设备输水管路中，也可作为小型设备冷却回路的动力端核心部件，适配输送清水或理化性质接近清水的低粘度介质。从剖视结构能清晰看到，内部叶轮采用径向直叶片的外围式布局，这种结构的优势在于流体进入叶轮流道后，能在叶轮旋转的离心作用下快速获得动能，再通过泵壳的环形流道完成动能到压力能的转换，相比普通离心式泵头，同叶轮直径下能输出更高的扬程，适合管路阻力偏大、输送距离较远的工况。设计阶段优先考虑了装配的同轴度要求，叶轮安装位与泵壳轴承位的同轴度公差控制在0.02mm以内，避免运行时出现叶轮蹭壳、振动超标的问题，泵壳外侧的三个带安装孔的凸耳，是用于和配套电机端盖对接的安装位，凸耳的安装面做了铣平处理，平面度公差不超过0.03mm，保证连接密封面不会出现间隙导致的泄漏。进液口采用内螺纹接口结构，出液口设置在泵壳切线方向，顺着流体甩出的方向布置，能最大程度降低流道内的紊流损失，提升泵的运行效率。泵壳的壁厚设计做了差异化处理，过流区域的壁厚均匀控制在3.5mm，既保证承受1.6MPa额定工作压力的结构强度，也不会因为壁厚过大造成材料浪费，安装凸耳、接线座位置的壁厚做了局部加厚，避免安装紧固时出现应力开裂。叶轮与泵壳之间的间隙预留了0.15-0.25mm的生产公差范围，这个间隙区间既不会因为间隙过大造成流体回流损失效率，也不会因为加工误差导致间隙过小出现运转卡滞，适配常规的铸件加工精度要求，不需要额外做高精度的磨削加工就能满足装配要求。外侧的接线盒位置做了防水凸台结构，配套密封圈后能达到IP54的防护等级，适合在潮湿的泵房或者户外安装场景使用，泵壳上的泄流螺塞孔设置在流道最低位置，方便停机检修时排空泵内残留的介质，避免冬季低温环境下残留液体结冰胀裂泵壳。整个泵头的安装边界尺寸控制紧凑，轴向总长度不超过180mm，最大径向直径不超过160mm，能适配小功率的标准电机法兰安装，不需要额外做安装支架的改造，替换同规格旧泵头时可以直接对接原有管路和安装位，降低现场改造的工作量。
