摆杆式行程限位检测传感组件结构

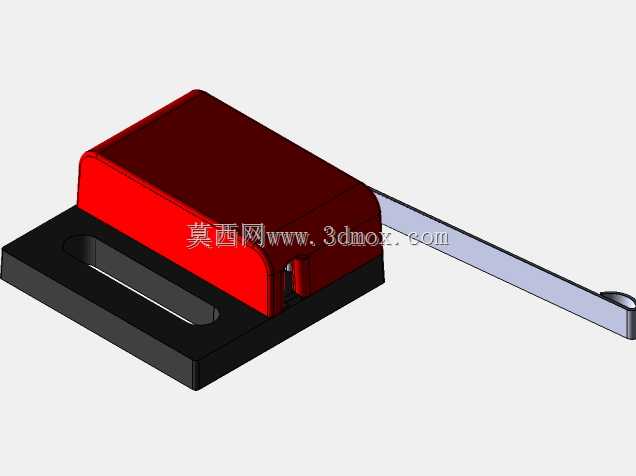

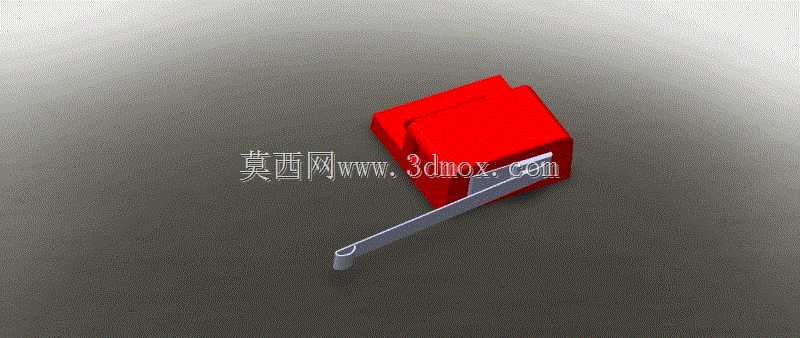

在自动化生产线的工位滑台往复行程控制、小型输送线的到位检测、工装夹具的夹紧到位确认这类场景里，这类摆杆触发式的限位检测部件是很常见的检测元件，相比光电类检测元件，它依靠机械接触触发信号，抗粉尘、抗切削液飞溅的能力更强，在机加工辅助工位、包装线的硬限位冗余检测场景里适配性很高。从结构设计来看，主体采用方正的盒式壳体，壳体做了等壁厚的加强筋处理，内部预留了触点模块与接线端子的安装空间，壳体边角做了小圆弧过渡，避免安装时剐蹭操作人员线缆，也能减少积尘在边角的堆积。伸出的摆杆采用薄型弹性金属片结构，末端做了卷边处理，接触被检测部件时不会刮伤工件表面，摆杆的触发角度做了限位设计，不会因为超程按压导致内部触点结构损坏，触发复位的扭簧内置在壳体与摆杆的连接转轴处，复位力矩经过匹配，既能保证触发后可靠回弹，也不会因为力矩过大导致被检测的轻量工件被顶偏。安装边界上，壳体背部预留了两个标准的沉头安装孔，孔距适配常规的电气安装导轨与安装板开孔尺寸，整体厚度控制在紧凑范围内，不会占用过多的设备安装空间，摆杆的初始伸出长度可以根据实际检测距离做小幅调整，适配不同行程的运动部件检测需求。设计过程中优先考虑了机械驱动的可靠性，没有多余的冗余结构，所有运动部件的配合间隙都控制在合理范围，避免长期往复动作后出现摆杆晃动、触发位置偏移的问题，触发精度可以满足常规工业设备的到位检测需求，不会因为机械间隙出现误触发或者漏触发的情况。摆杆与壳体的连接位置做了密封处理，能够阻挡常规工况下的粉尘、水汽进入壳体内部，延长内部触点的使用寿命，壳体的材质选用了具备一定抗冲击性能的工程塑料，在设备发生轻微碰撞时不会轻易碎裂，同时具备不错的绝缘性能，满足电气部件的安全使用要求。在实际选型使用时，这类部件通常会作为软限位的冗余检测，搭配光电开关或者编码器使用，当软限位出现故障时，机械接触触发的信号可以直接切断设备动力回路，避免设备超程运行造成碰撞损坏，在一些低速运行的往复机构上，也可以直接作为行程到位的主检测元件使用，接线简单，维护成本低，不需要复杂的参数调试，安装完成后调整好摆杆的触发位置即可投入使用。
