非圆啮合椭圆齿轮传动结构

椭圆齿轮属于非圆齿轮的典型应用品类，和常规定传动比圆柱齿轮不同，其啮合过程中可实现周期性变化的传动比输出，在很多需要变速送料、脉动计量的工况中有着不可替代的作用。这类齿轮副常应用在包装机械的计量送料机构、纺织机械的导纱变速机构、农业机械的分插驱动单元以及流体计量仪表中，依靠节曲线的非圆特性，无需额外加装凸轮或变速结构，就能直接输出预设规律的变速转动，大幅简化传动链的结构复杂度。

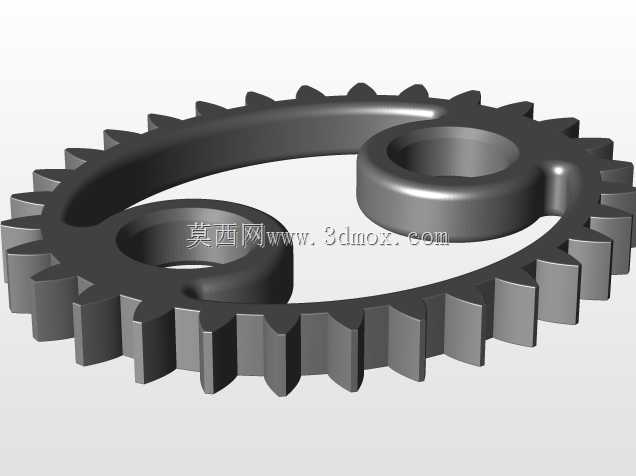

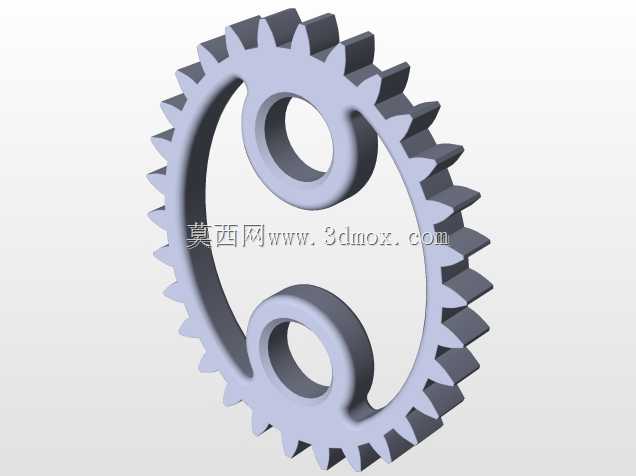

从设计逻辑来看，椭圆齿轮的节曲线为共轭椭圆，设计时首先要确定椭圆的长半轴、短半轴以及偏心率参数，保证两个啮合齿轮的节曲线始终保持纯滚动接触，无侧隙或预留合理侧隙满足工况需求，齿廓的生成是沿着节曲线的法线方向，按照选定的齿形参数逐点生成，要保证全啮合过程中不出现根切、干涉的问题，同时要校核啮合重合度，避免传动过程中出现冲击、断齿的问题。和圆形齿轮不同，椭圆齿轮每个轮齿的齿厚、齿槽宽都存在细微差异，建模时不能通过简单的圆周阵列完成，需要沿着节曲线逐齿适配，保证每个齿的啮合精度。

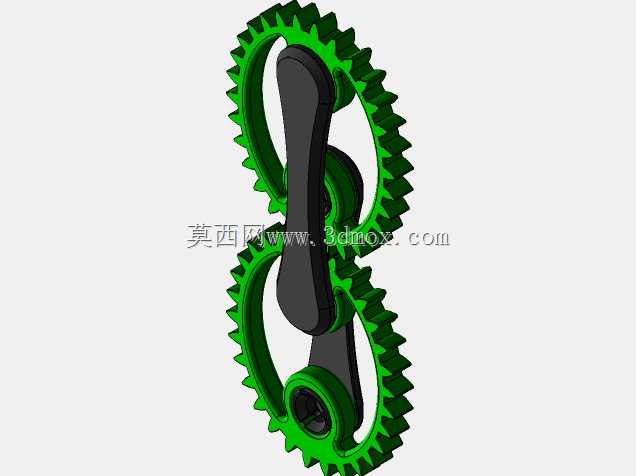

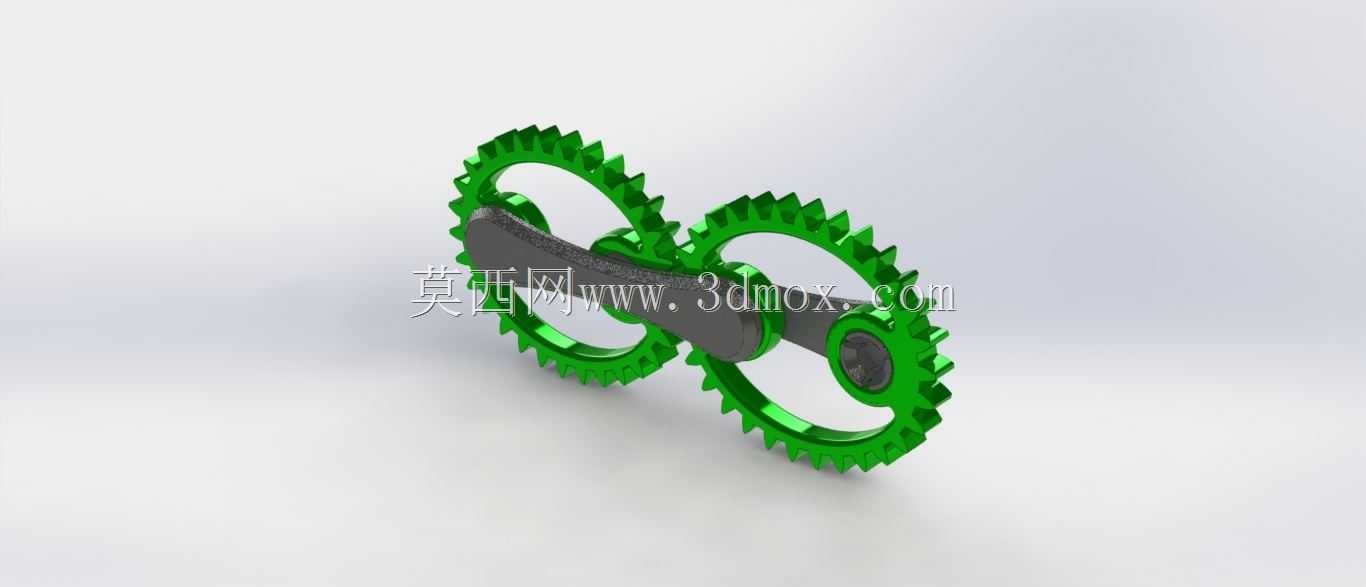

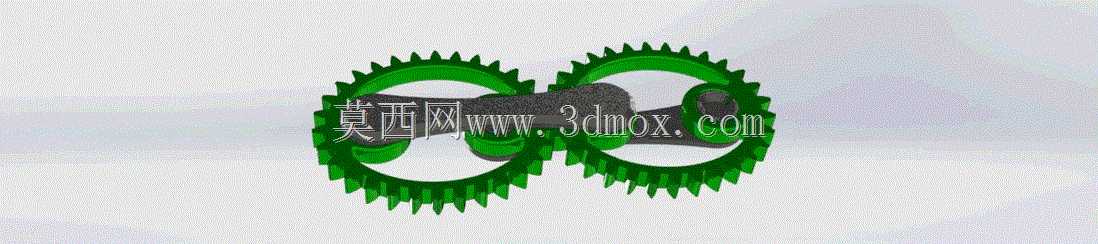

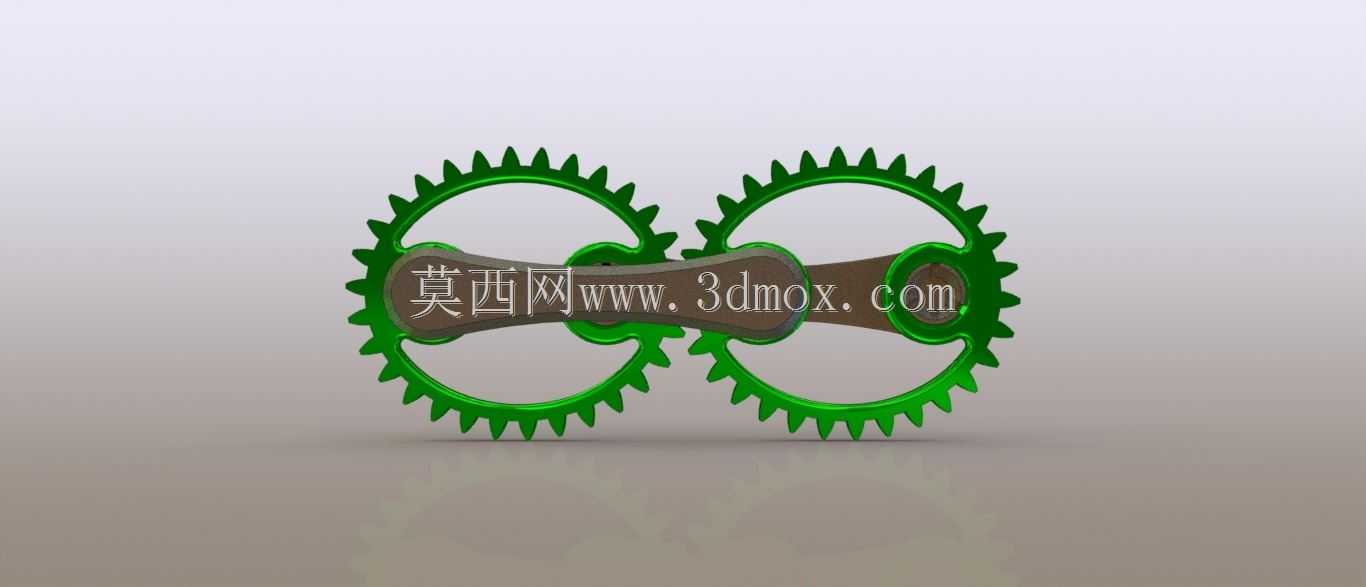

从安装边界来看，这类齿轮副的两个齿轮回转中心分别位于共轭椭圆的焦点位置，中心距为固定值，等于椭圆的长轴长度，安装时需要严格保证两轴的平行度，避免因轴线偏斜导致啮合卡滞或磨损加剧。齿轮的轴向尺寸要匹配安装腔体的空间，轮毂部分的轴孔、键槽尺寸要适配对应传动轴的直径与扭矩传递需求，齿宽参数要结合传递功率、转速做校核，保证齿面接触强度与齿根弯曲强度满足长期运行的要求。实际应用中，椭圆齿轮的传动比变化规律完全由椭圆的偏心率决定，偏心率越大，传动比的波动范围越大，可适应的变速幅度越高，但同时对加工精度、安装精度的要求也会相应提升，设计时需要结合实际工况的变速需求，平衡传动性能与加工装配难度。这类啮合结构在低速重载的脉动输送工况中表现稳定，相比凸轮连杆式变速结构，运行噪音更低，磨损更小，维护周期更长。
