两级圆柱齿轮变速箱结构设计

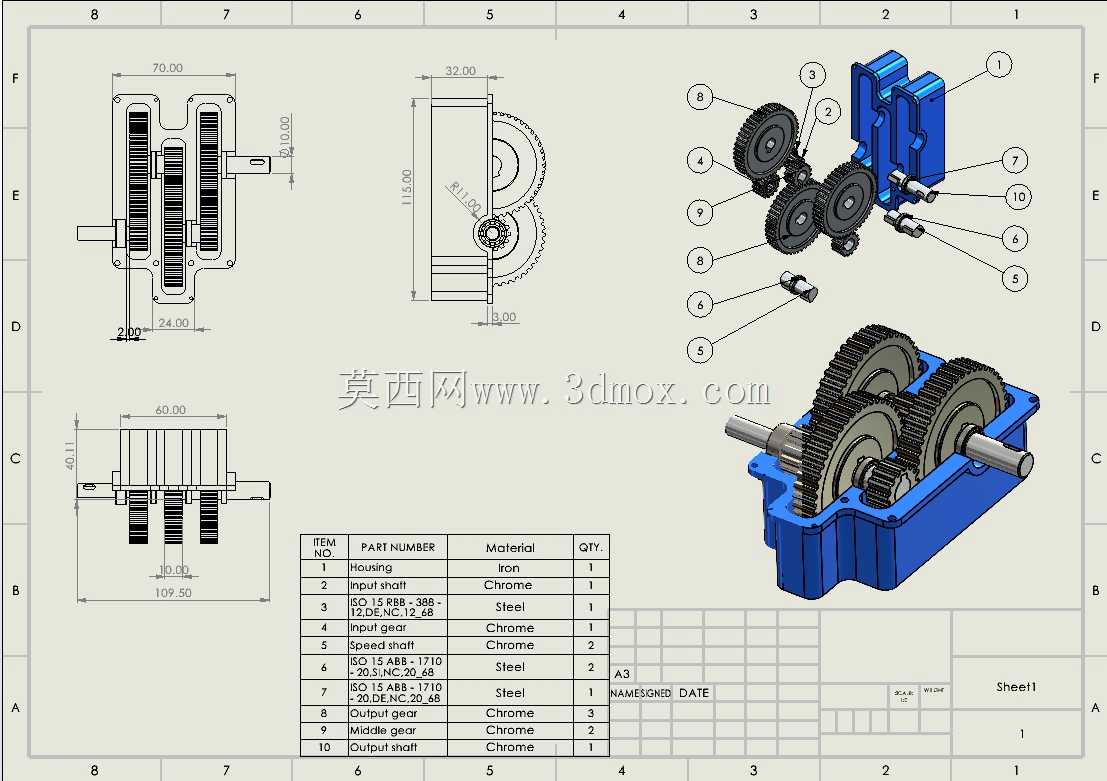

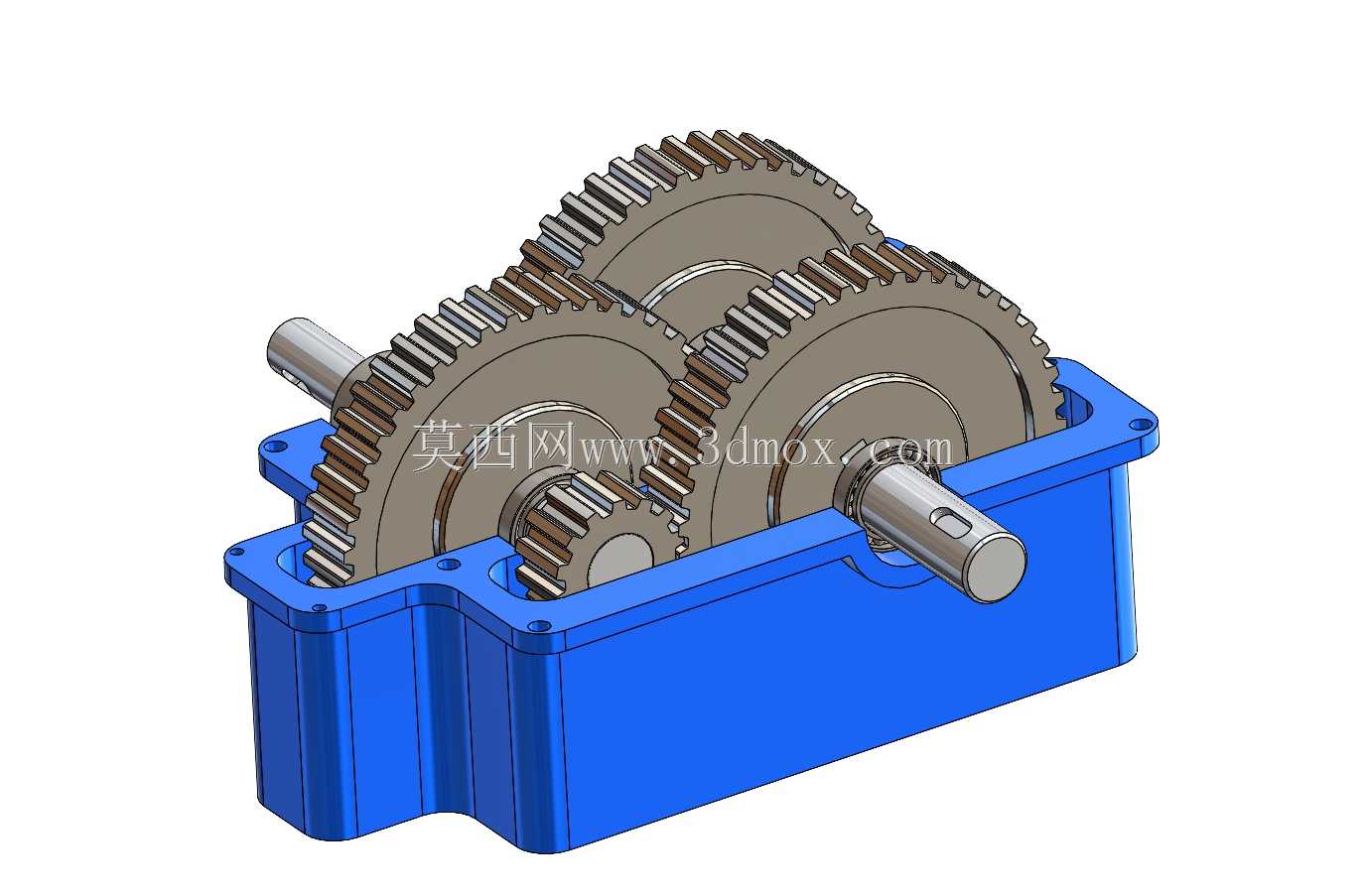

这款两级圆柱齿轮传动变速箱，主要应用在中小功率的工业传动场景中，常见于轻工输送线、小型机床进给机构、农用辅助设备的动力传递环节，核心作用是匹配原动机与工作端的转速扭矩差，将高转速低扭矩的输入动力转换为低转速高扭矩的输出动力，满足工作端的负载驱动需求。从结构设计来看，整体采用剖分式蓝色铸铁箱体，上下箱体通过螺栓沿结合面锁紧，既保证了传动部件的封闭防护，避免车间粉尘、切削液侵入啮合区域，也方便后期检修时直接拆开上盖调整齿轮间隙、更换磨损件。输入轴与输出轴采用平行轴布置，轴端伸出箱体的位置设计有密封安装位，可适配骨架油封实现转动部位的密封，防止箱体内润滑油泄漏。箱体内的齿轮组采用直齿圆柱齿轮搭配，两级传动的齿轮模数根据传动比分配做了差异化设计，高速级齿轮模数更小，低速级齿轮模数更大，匹配不同轴段的扭矩承载需求，齿轮与轴之间通过平键实现周向固定，轴上配套设计有轴肩、套筒结构完成齿轮的轴向定位，避免运转过程中齿轮出现窜动影响啮合精度。安装边界上，箱体底部设计有带安装孔的凸缘结构，可直接通过螺栓固定在设备的安装基座上，输入输出轴的轴伸长度、轴径尺寸均匹配常规的联轴器安装标准，不需要额外做转接加工就能和原动机、工作负载完成对接。设计过程中优先考虑了传动的平稳性，齿轮啮合侧隙控制在合理范围，既避免热胀导致的卡滞，也减少反向传动的空程误差，箱体内腔预留了足够的储油空间，可采用浸油润滑方式，让低速级大齿轮浸入油池，运转时带起润滑油飞溅到各个啮合点与轴承位置，不需要额外配置复杂的强制润滑系统，降低了整机的维护成本。箱体的壁厚、加强筋位置都经过受力校核，能承受齿轮啮合产生的径向力与轴向分力，避免长期满载运转出现箱体变形导致的齿轮偏磨问题，轴的支撑位置预留了滚动轴承的安装腔，可适配标准深沟球轴承，降低配件采购替换的难度。
