水处理氯化加药装置结构设计

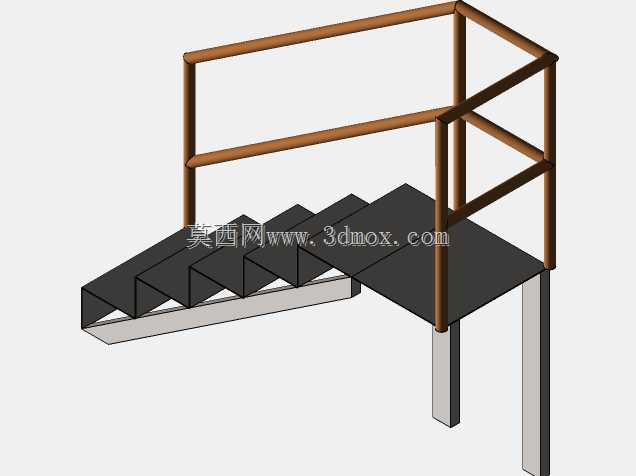

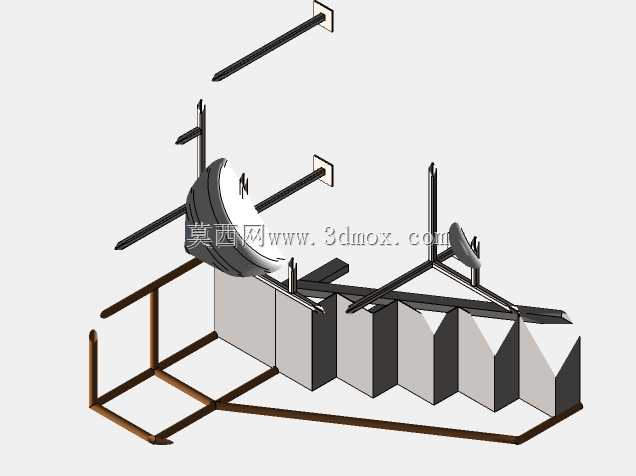

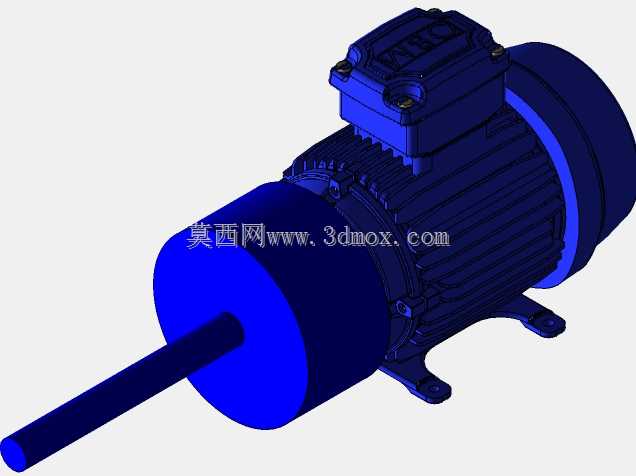

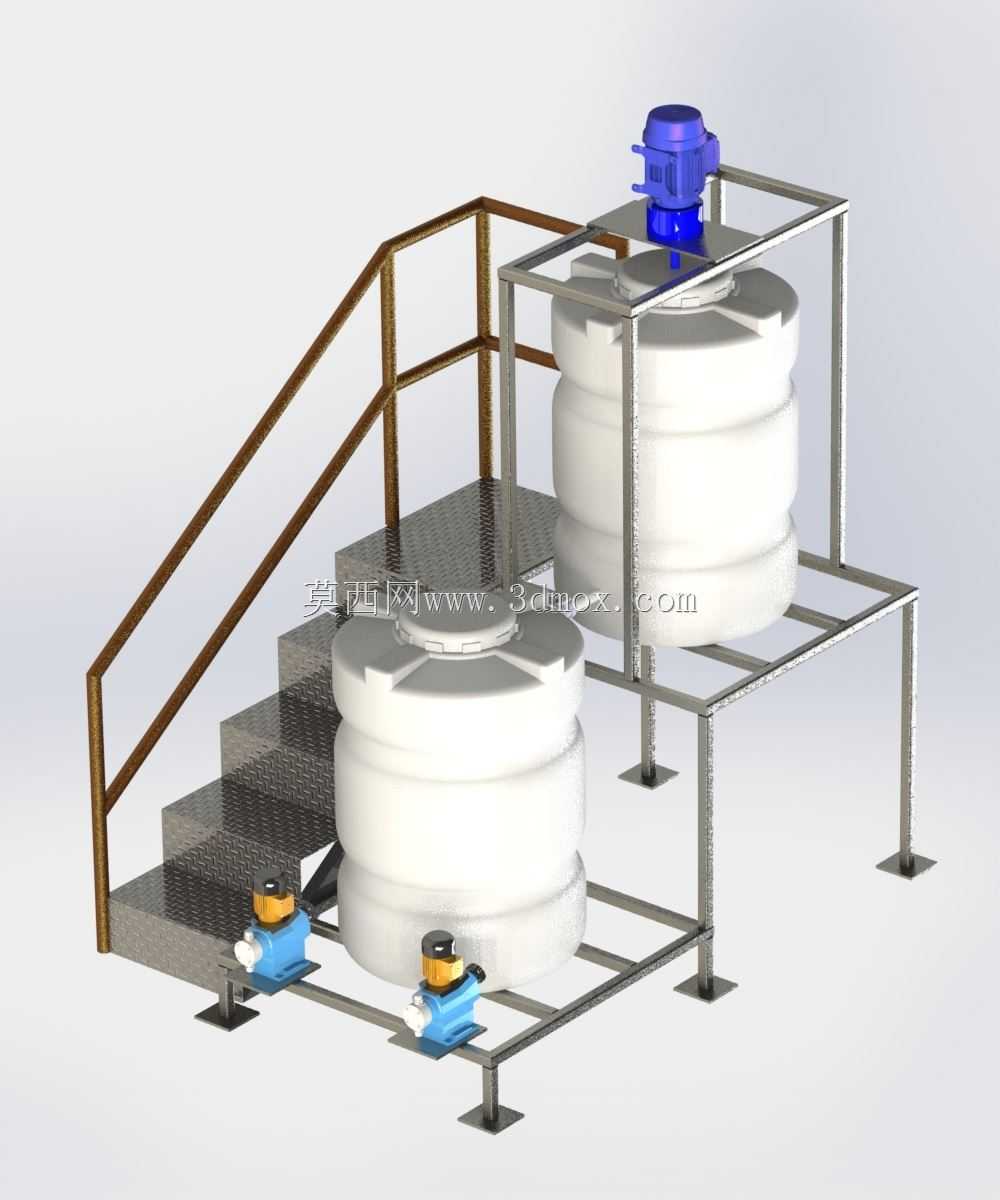

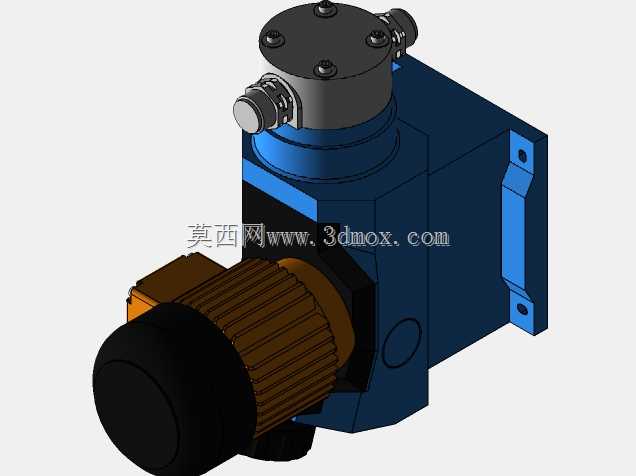

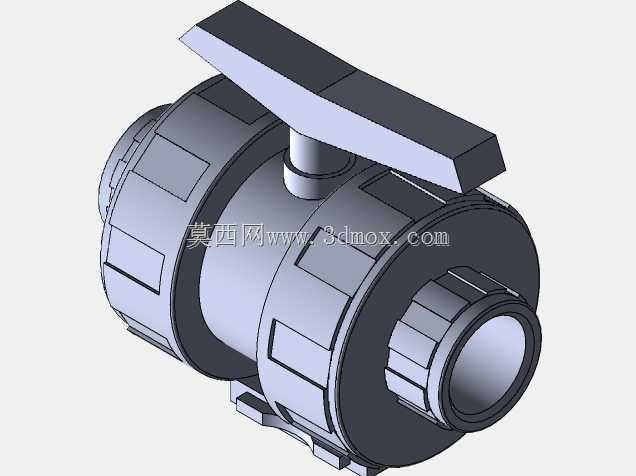

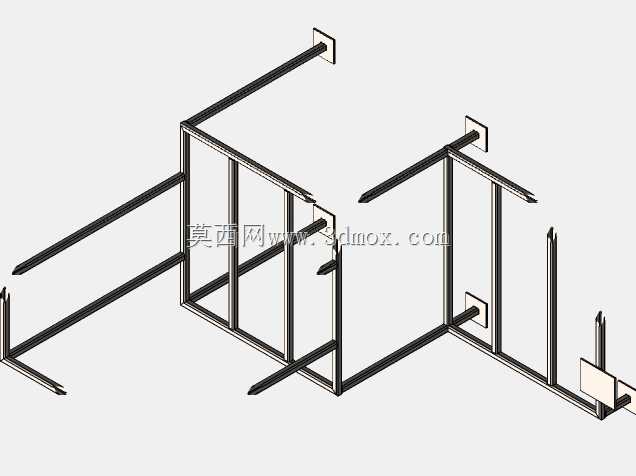

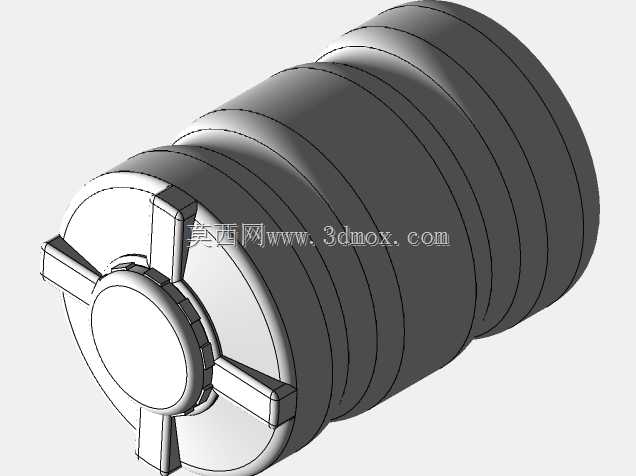

这套加药装置主要面向中小型水处理项目的药剂投加工序设计，适配次氯酸钙类氧化性消毒药剂的存储、调配与定量投加需求，常见于市政供水末端消毒、工业循环水杀菌、小型污水处理站消毒单元等场景，整套装置采用集成式撬装设计，所有部件预先装配在统一钢结构框架上，现场仅需对接进药、出药管路与供电线路即可投入使用，大幅降低现场安装的施工量与调试周期。装置核心配置两台500升容积的聚乙烯滚塑储药罐，罐体采用耐化学腐蚀的食品级PE材质滚塑一次成型，无焊缝渗漏风险，罐身设置多道环形加强筋，满液状态下可抵御侧壁液压带来的形变，其中高位布置的罐体承担药剂快速混合调配功能，罐顶安装立式搅拌装置，搅拌轴延伸至罐内下部，搭配桨叶可在配药时快速将固体药剂与水混合为均匀浓度的药液，避免药剂沉积结块导致的投加浓度偏差；低位布置的罐体承担成品药液存储缓存功能，对接两台隔膜计量泵，可实现一用一备的冗余配置，单泵故障时可快速切换备用泵，保障药剂投加的连续性，隔膜泵的进出口均设置活接接头，方便后期拆卸维护与易损件更换。钢结构框架采用标准型钢焊接成型，表面做防腐涂装处理，适配潮湿的水处理车间安装环境，框架设置带防滑花纹板的检修楼梯与顶部操作平台，平台周边安装安全防护栏杆，方便操作人员定期查看罐内液位、检修顶部搅拌电机，框架支脚设置带安装孔的地脚板，可通过膨胀螺栓直接固定在混凝土基础上，安装时需保证框架整体水平度偏差不超过千分之二，避免搅拌轴长期偏载运行导致的密封件磨损、轴承损坏问题。设计过程中充分考虑操作维护空间，楼梯踏步高度控制在180mm以内，踏步宽度不小于250mm，符合人工操作的人机工程要求，罐体与框架之间设置弧形抱紧固定件，避免设备运行振动时罐体出现移位，搅拌电机的安装座设置加强筋板，可抵消搅拌运行时产生的径向扭矩，计量泵的安装位置预留了足够的操作空间，方便日常校准泵的投加流量、更换隔膜等易损件，整套装置的管路布局沿框架侧面排布，采用UPVC耐腐蚀管路，所有管路接口设置密封胶圈，避免腐蚀性药剂渗漏带来的安全隐患。
