大金VRV IV水冷空调室外机壳体结构

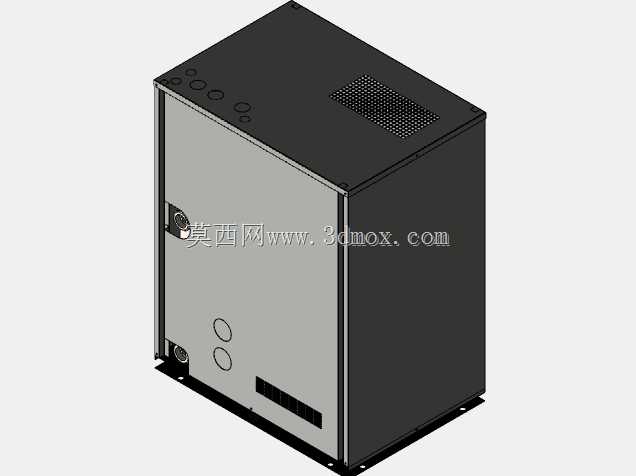

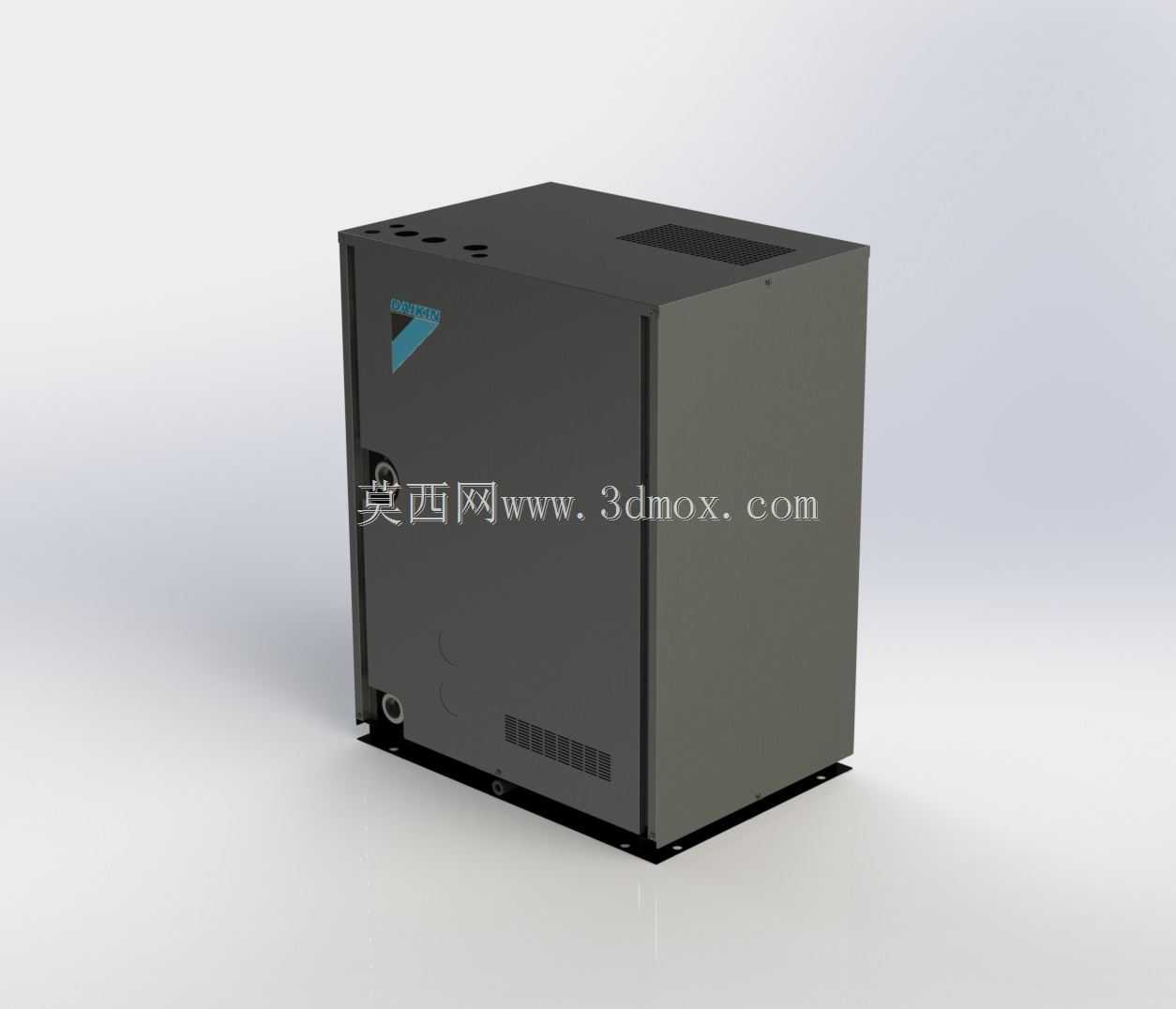

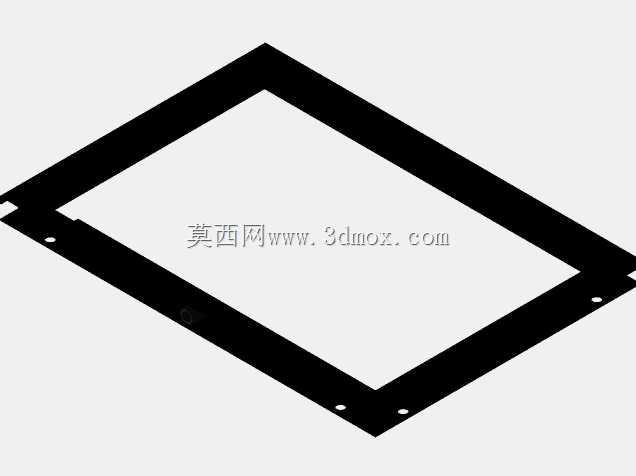

该水冷VRV空调壳体主要适配商用多联机空调系统的水冷室外单元，常见于写字楼、商业综合体、数据机房等无法布置大面积风冷外机、对室外机位噪音与散热条件有严格限制的场景，这类水冷机型不需要依赖大面积风冷翅片换热，通过冷却水循环完成热量置换，对壳体的密封、管路接口布局、承重支撑都有区别于常规风冷外机的设计要求。从结构设计来看，壳体采用立式长方体封闭构型，整体采用冷轧钢板弯折拼接成型，外部做哑光深灰防锈喷涂处理，正面预留设备检修门结构，门锁布置于门体侧下方，方便运维人员后期打开检修内部压缩机、板换、管路阀件等核心部件；壳体顶部预留了线缆穿线与吊装定位孔位，侧面下部预留冷却水进出水管的接口开孔，接口位置做了翻边强化处理，避免管路安装时割伤保温层，同时底部采用一体化折边承重底座，底座上预留地脚安装孔，可直接通过膨胀螺栓固定于混凝土基础或者槽钢支架上，安装时需要预留侧面至少600mm的检修操作空间，正面检修门前方预留不小于1米的开门操作距离，避免后期运维无法开门操作。设计过程中优先考虑了壳体的结构刚性，侧板内侧布置有竖向加强筋，避免设备运输吊装过程中出现侧板变形，同时壳体下部预留了通风散热格栅，用于平衡壳体内外气压，避免内部电气元件因密闭空间积热出现故障，壳体表面的品牌标识区域做了凹陷定位，方便标识粘贴后不会因剐蹭脱落。不同于风冷外机壳体需要预留大面积的通风换热开口，这款水冷机型的壳体封闭性更强，能够更好地适配室内设备间、地下机房等安装场景，减少灰尘、潮气对内部元件的侵蚀，壳体的所有拼接缝隙都做了密封胶条预留槽，安装时可填充密封胶条提升防护等级，底部底座的高度设置为100mm，能够避免地面冷凝水、积水倒灌进入壳体内部，保护内部电气元件不受潮。在管路接口的布局上，设计时将水路接口统一布置在壳体侧下方，电气接口布置在壳体顶部，实现水电分离的布局逻辑，减少管路漏水对电气部分造成的安全隐患，吊装孔位的位置经过重心核算，吊装时能够保证设备保持水平，不会出现倾斜磕碰的问题。
