可偏移传动双十字轴万向联轴器结构

项目分类:3D模型 发布时间:2021-09-02 ID:259664
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构
  • 可偏移传动双十字轴万向联轴器结构

在各类需要补偿两轴间安装偏差、工作中存在相对角位移的传动场景里,这类双十字轴结构的万向联轴器是轴系传动里的常用连接部件。不同于刚性联轴器对两轴同轴度的严苛要求,该结构通过中间的十字铰接副,允许连接的两根轴在一定角度范围内存在轴线偏移,哪怕安装时存在少量对中误差,或是设备运行中机架产生微变形、轴系受载出现挠曲,都能持续稳定传递扭矩,不会出现卡滞或额外的附加载荷损伤轴承、轴颈。

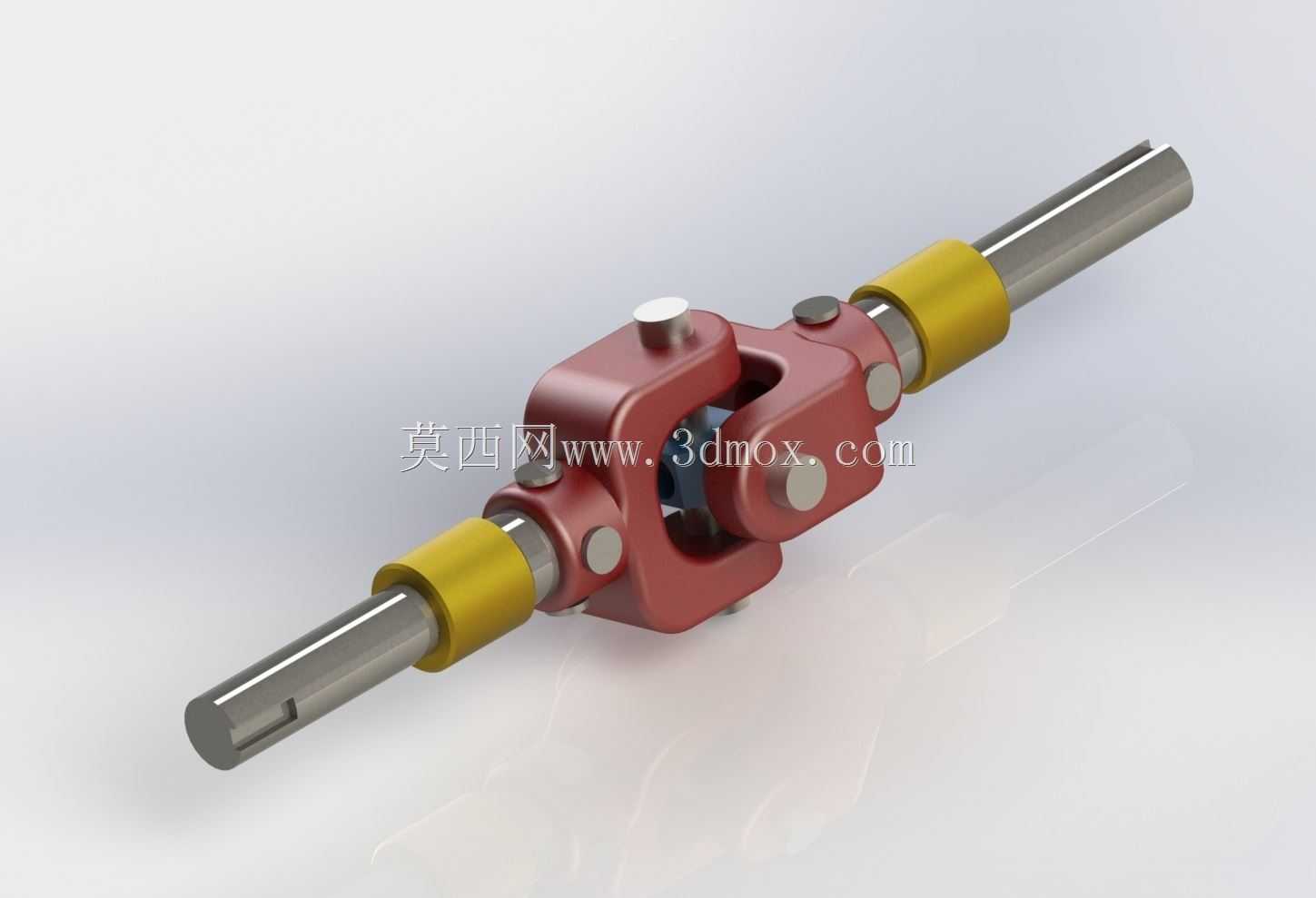

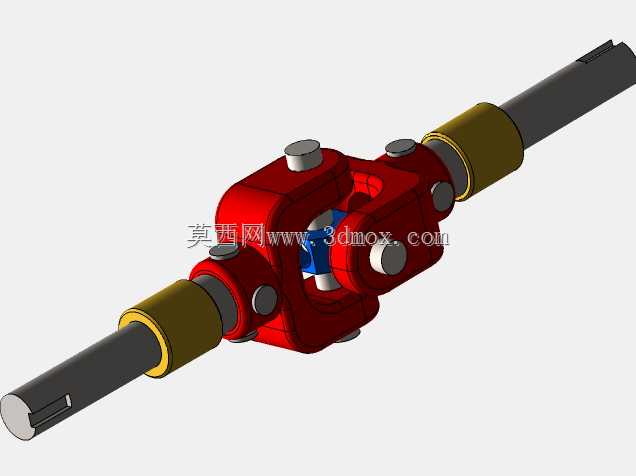

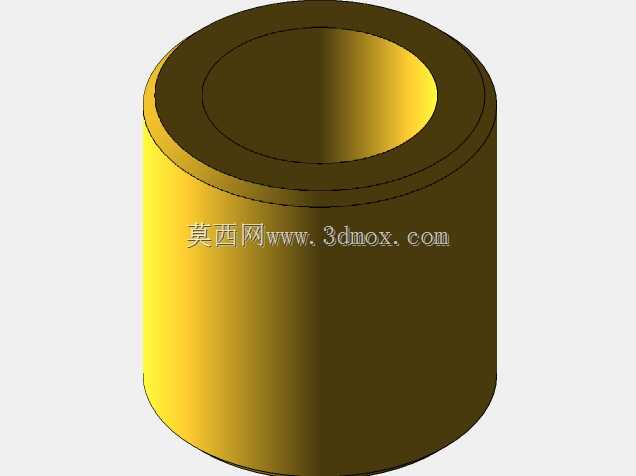

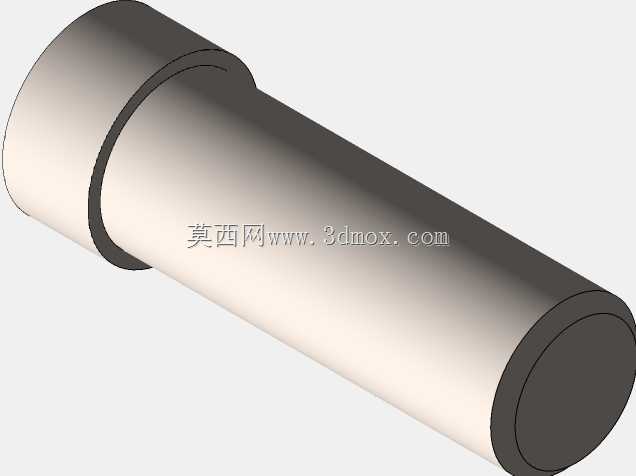

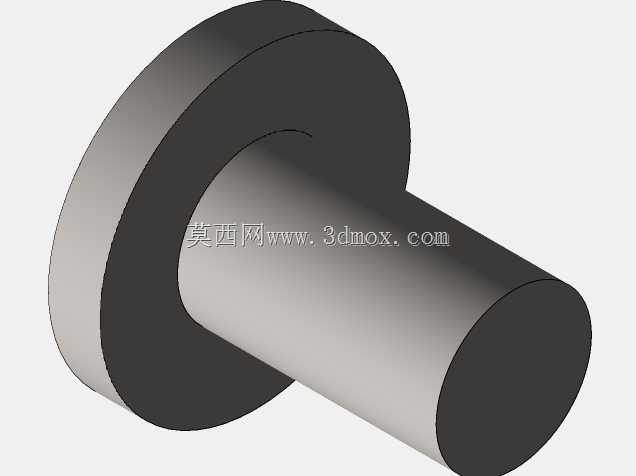

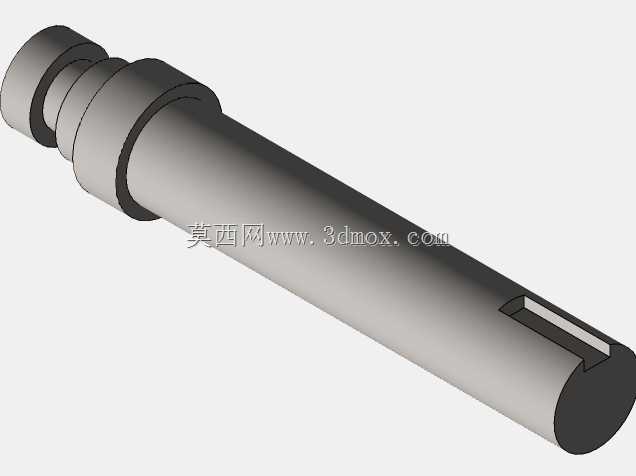

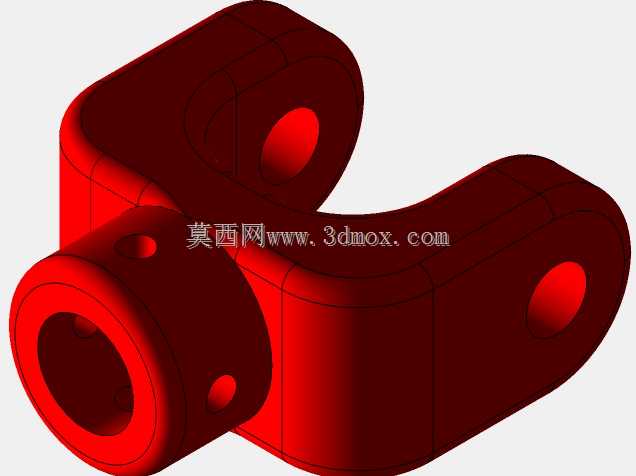

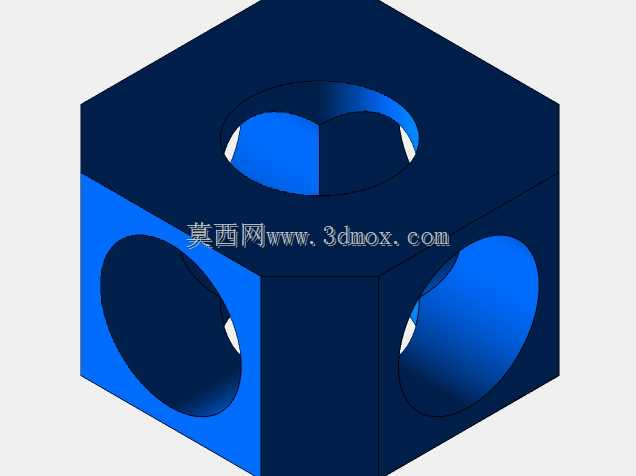

从结构设计逻辑来看,两端的轴头采用标准键槽结构,可直接与配套传动轴通过平键实现周向固定,轴套部位的黄色衬套实际是轴向定位与耐磨结构,既可以限制联轴器在轴上的轴向窜动,也能减少铰接部位转动时的摩擦损耗。中间的十字轴四个轴颈分别嵌入两端叉形接头的铰接孔内,每个铰接点都做了限位结构,防止运转过程中销轴脱出,叉形接头的开合角度经过校核,能保证在允许的最大轴间夹角下,铰接部位不会出现结构干涉,同时传递扭矩时的受力面均匀分布在十字轴轴颈与孔的配合面上,避免局部应力集中导致部件过早失效。

实际选型安装时,需要注意该联轴器的径向轮廓边界,要预留足够的安装空间避免与周边机架、护罩产生碰撞,两端轴的插入深度要匹配轴头长度,保证键的配合长度满足扭矩传递的剪切强度要求。这类联轴器常应用在机床进给传动、输送设备辊道传动、小型工程机械的动力传输环节,单节万向联轴器存在瞬时传动比波动的问题,这种双十字轴的布置形式,只要保证中间轴两端的叉面处于同一平面,且两端轴与中间轴的夹角相等,就能实现等角速传动,消除单节结构的转速波动问题,适配对传动平稳性有一定要求的场合。设计过程中对铰接部位的配合间隙做了合理控制,间隙过大会导致传动反向空程增大,影响传动精度,间隙过小则会导致铰接部位转动卡滞,温升过快加剧磨损,整体结构没有冗余部件,拆装维护时只需拆下铰接部位的限位销,就能快速分离两端轴头,更换易损的衬套或十字轴部件,不需要完全拆解整个轴系,能大幅降低现场维护的工作量。
