260kW氟利昂水U型管壳式换热设备

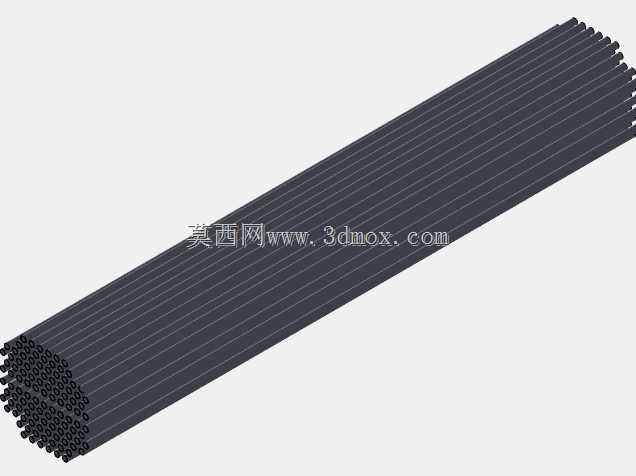

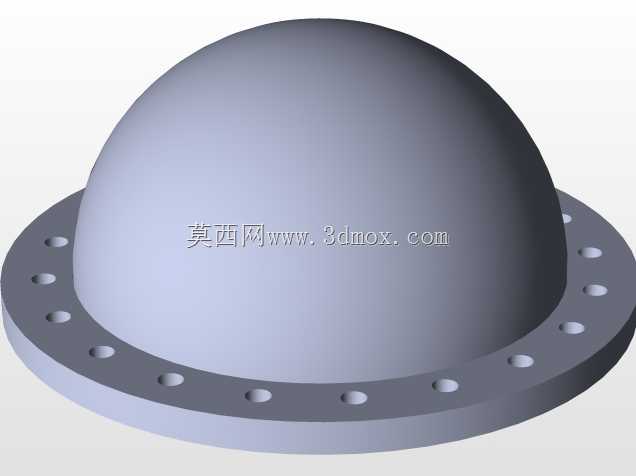

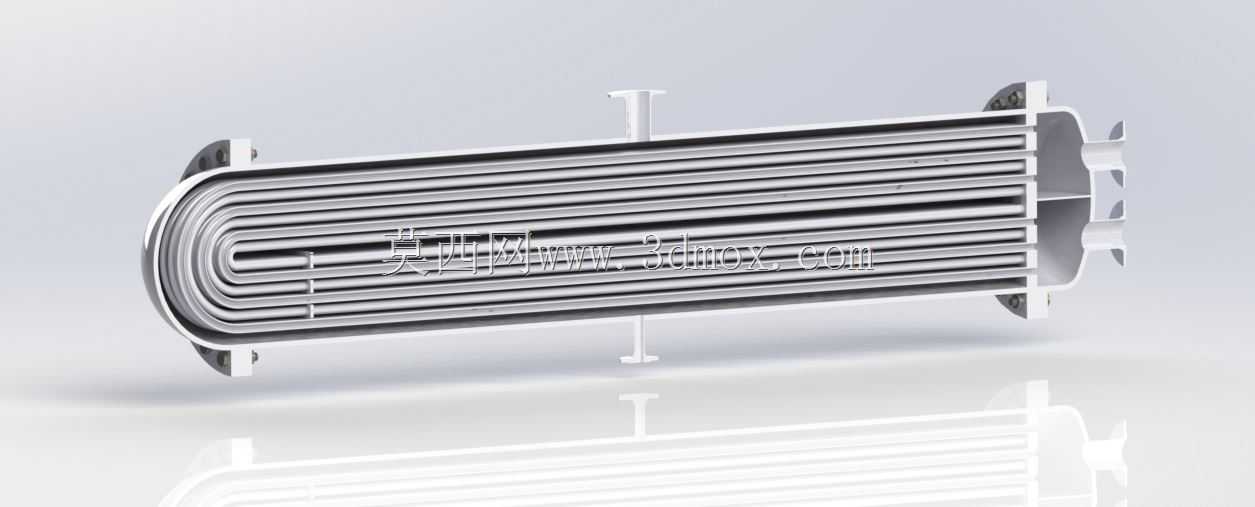

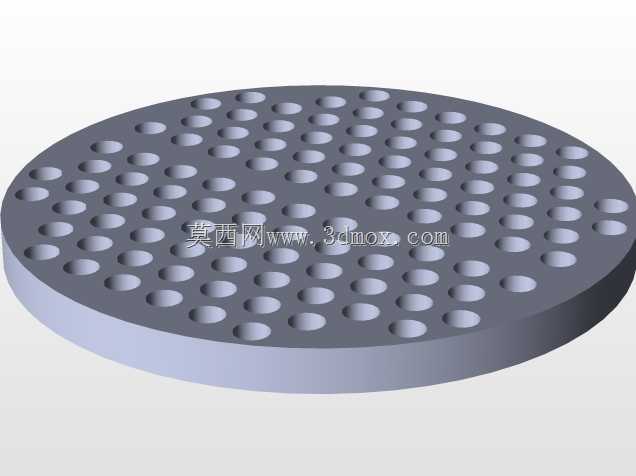

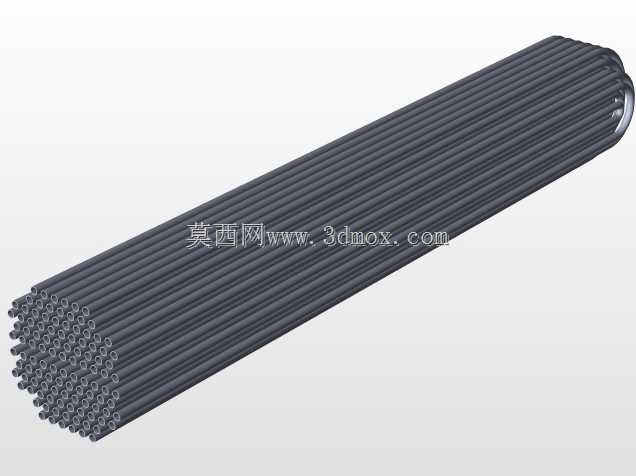

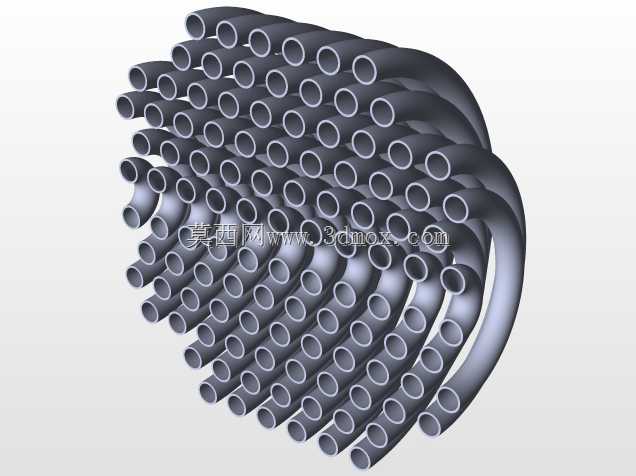

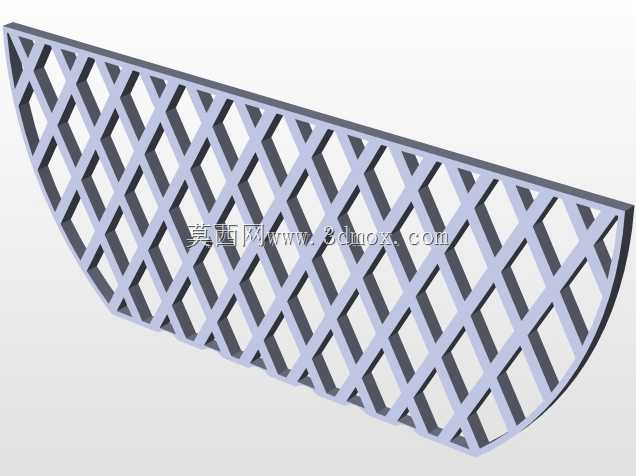

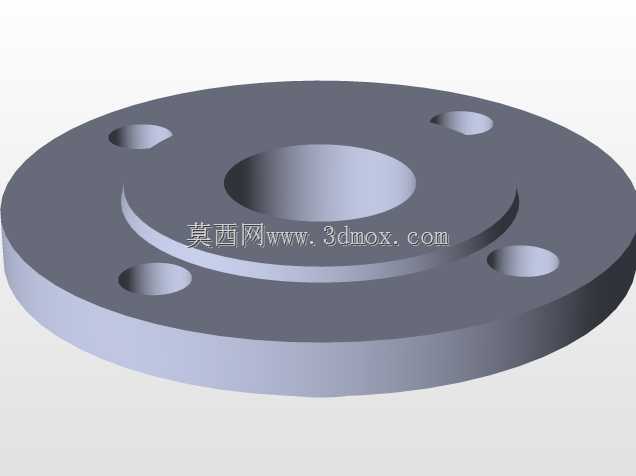

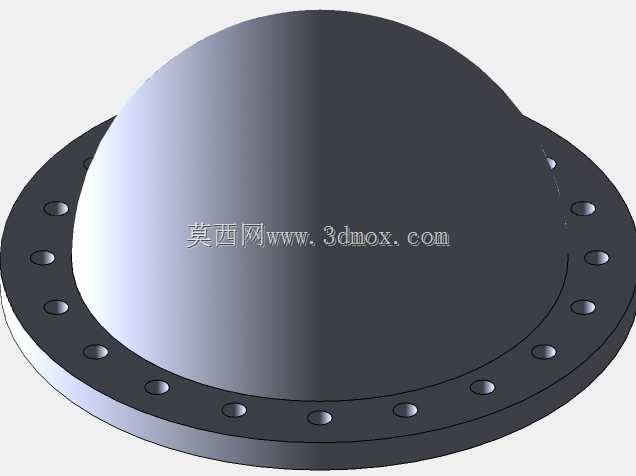

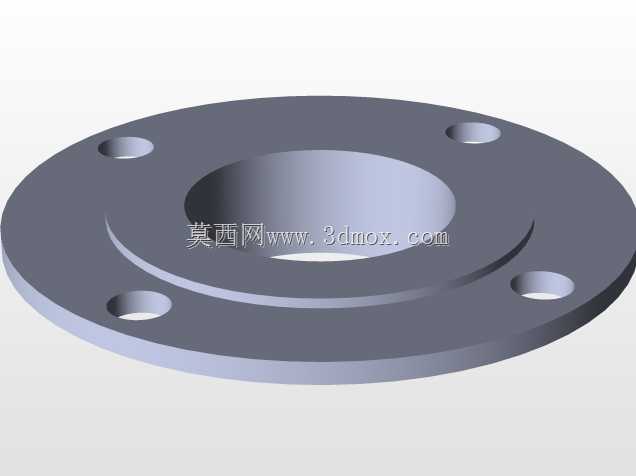

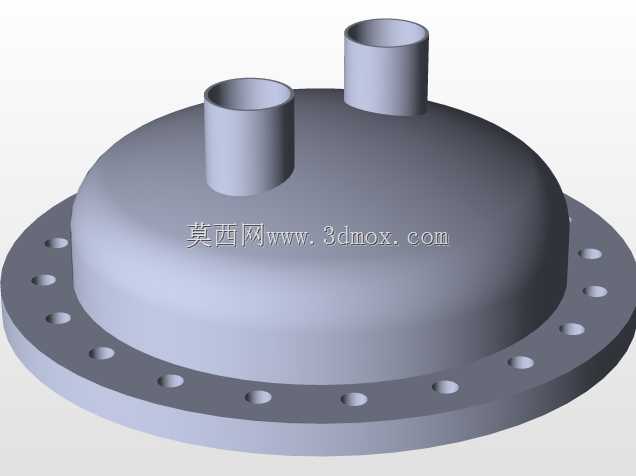

这款换热设备主要面向工业制冷、工艺冷却场景设计，适配氟利昂与水的两相换热工况，额定换热功率260kW，可满足中型工艺产线、制冷机组的换热需求，常见于化工制程冷却、工业冷水机组、中央空调换热单元等场景，负责将氟利昂侧的相变热量传递给水侧，实现介质温度的精准调控。设备采用U型管束结构设计，这种结构的核心优势在于管束可自由热胀冷缩，完全适配氟利昂相变过程中带来的温度波动，不会因热应力造成管束与管板连接部位的泄漏，同时U型结构将管程进出口集中在同一侧管板上，大幅缩减了设备的整体轴向长度，能适配安装空间局促的机组集成场景。从结构设计逻辑来看，壳程走水、管程走氟利昂的流道分配，是结合两种介质的特性确定的：氟利昂相变过程中存在气液两相流，走管程可借助管束的导流作用减少气阻，同时管程的承压能力更强，适配氟利昂侧10bar的工作压力；水侧工作压力6bar，走壳程可借助折流板的导流提升水流紊流度，减少壳程死区，降低水垢沉积的概率，提升长期换热效率。设备两端设置带安装支脚的端盖结构，支脚预留标准安装孔位，可直接通过螺栓固定在机组机架或安装基础上，安装时需注意轴向预留足够的抽管空间，方便后期检修时抽出U型管束做清洗、堵漏作业。外形上采用卧式圆柱壳体结构，壳体顶部设置排气接口、底部设置排污接口，侧方预留水侧进出口法兰接口，管板侧集中布置氟利昂进出口接口，所有接口的位置排布充分考虑了管路走线的便利性，避免外接管路出现过度弯折影响介质流通。管束的排布采用正三角形错列布置，在有限的壳程直径内最大化布置换热管面积，同时保证管间水流的流速均匀，避免局部流速过低造成的沉积问题；折流板采用弓形结构，切割率取常规工程常用的25%，既保证水流的横向冲刷效果，又不会造成过大的壳程阻力损失，适配常规冷却水循环泵的扬程范围。设计过程中针对氟利昂相变的特性，在管程入口处设置了均流结构，避免气液两相氟利昂直接冲击局部管束造成的冲蚀问题，延长管束的使用寿命；管板与换热管的连接采用强度胀加密封焊的工艺结构，同时满足氟利昂侧的密封要求和承压要求，杜绝制冷剂泄漏的隐患。
