卧式壳管式中间冷凝器结构设计

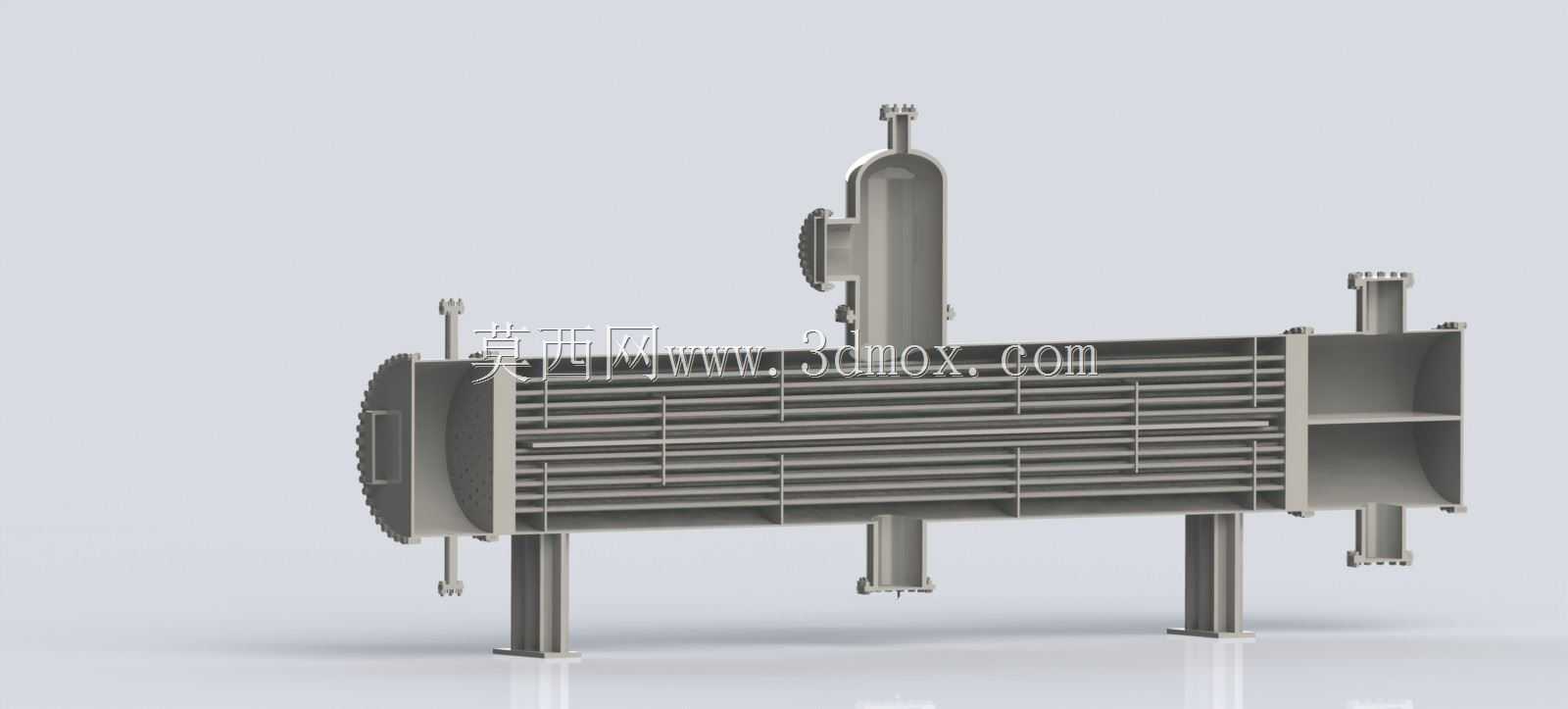

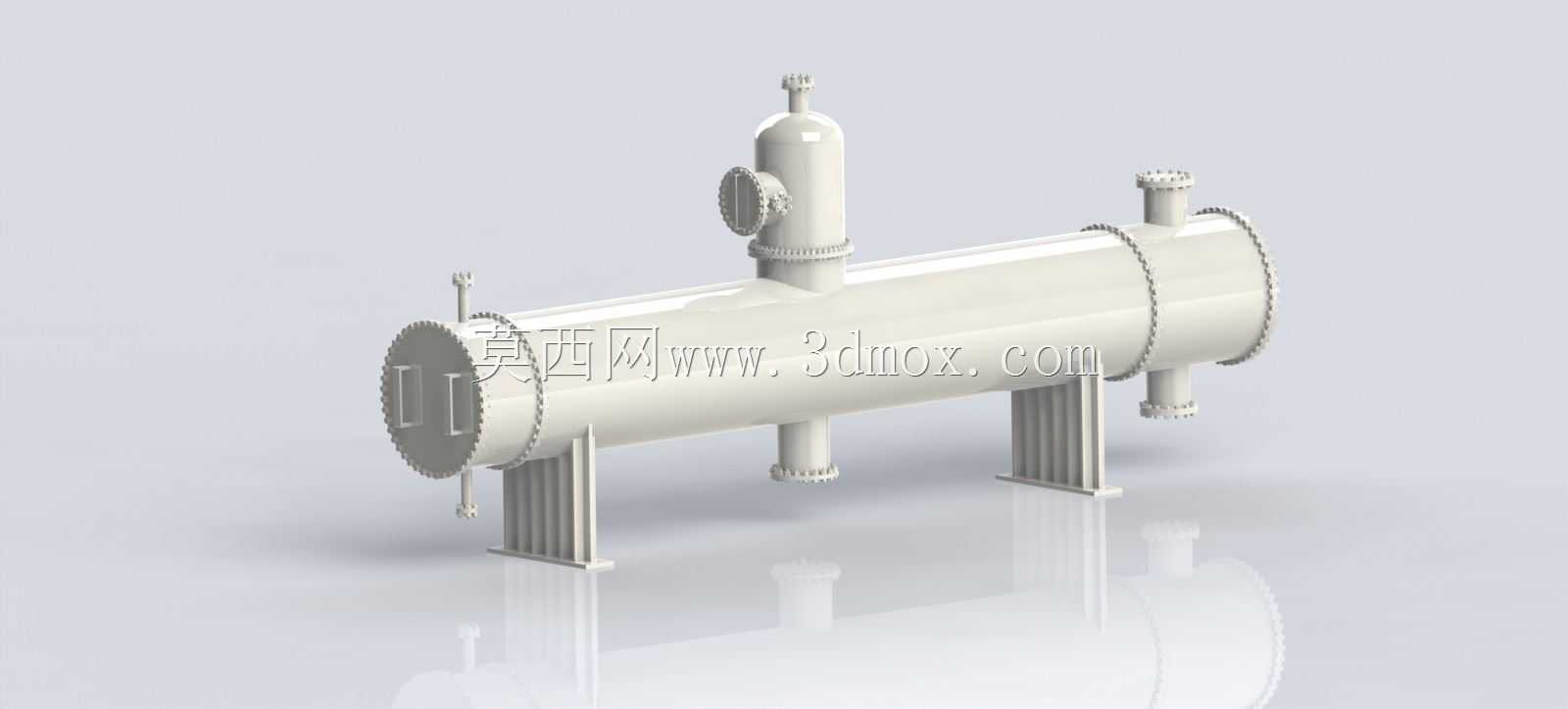

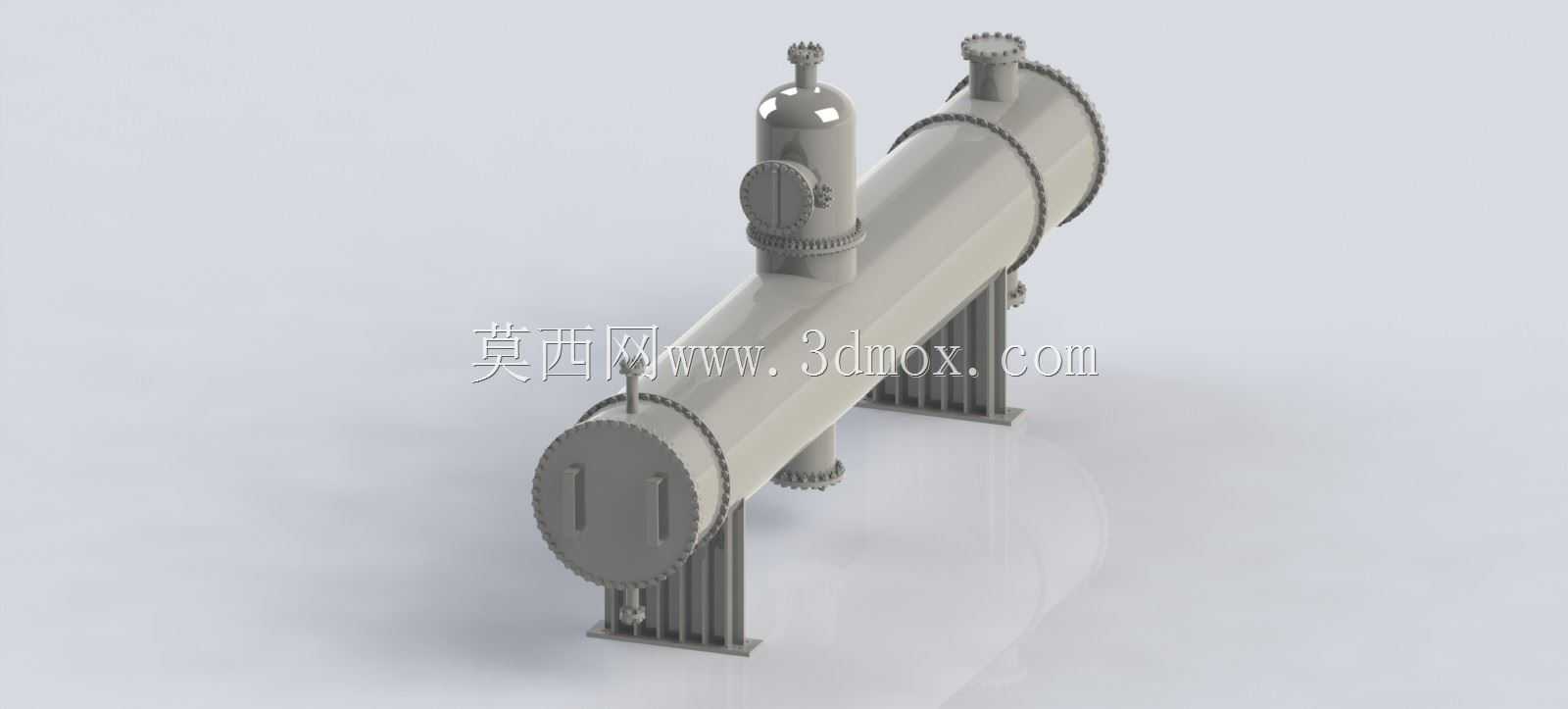

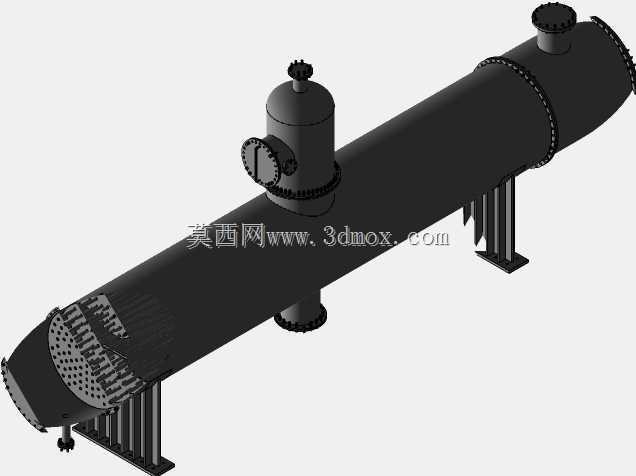

在多段压缩制冷系统、化工精馏工艺以及高压低温流体处理工段中，这类卧式壳管式中间冷凝器承担着级间工质冷却、汽液分离缓冲的核心作用，区别于常规末端冷凝器，它需要同时匹配高低压两侧的工况参数，既要完成过热蒸汽的冷凝相变，还要兼顾低压侧回气的过冷需求，避免压缩机吸入带液工质造成液击故障。从结构设计逻辑来看，整体采用卧式长筒体布局，壳体内径设定为1000mm，筒体总长5472mm，这个尺寸比例是经过换热面积核算、汽液分离空间校验后确定的，既保证壳程有足够的流通截面降低汽速，减少液滴夹带，也能让管束的布管密度控制在合理区间，避免壳程阻力过大影响系统运行效率。设备的核心组件分为几个部分：管束作为换热核心，采用折流板支撑固定，折流板的切口角度和间距经过流场仿真优化，能让壳程流体形成连续的错流流动，最大化换热系数的同时，减少流动死区和结垢倾向；管板与壳体、管箱的连接采用法兰结构，配套的螺栓、螺母紧固件全部按高压低温工况选型，满足ASME B16.5标准的压力温度额定值要求，确保在温差应力、压力波动工况下的密封可靠性。筒体上设置的多个接管分别对应高压蒸汽入口、冷凝液出口、低压回气接口、安全阀接口以及仪表测量接口，顶部的小型立式腔体是汽液分离段，内部设置简易除沫结构，能将气流携带的液滴拦截下来回流到液腔，侧面布置的吊耳、底部的鞍式支座是安装运输的配套结构，鞍座的间距和地脚螺栓孔位置经过重心核算，安装时不需要额外做配重调整，直接固定在混凝土基础上即可，安装边界预留了两侧管箱的抽芯空间，后期检修更换管束时不需要整体拆卸设备，只需要拆开单侧法兰就能抽出管束完成清洗或更换。在实际选型应用中，这类设备需要匹配对应压缩级的排气量，壳程和管程的材质要根据工质的腐蚀特性选择，本次设计的结构参数适配常规氨、氟利昂类制冷工质以及部分无强腐蚀的化工工艺介质，管束的换热管规格、数量可以根据实际换热负荷做调整，但筒体的直径、长度比例以及支座、接管的布局逻辑可以直接复用，能大幅缩短同类型设备的设计周期，建模时所有配合面的公差、法兰密封面的粗糙度要求都做了对应标注，结构件的焊缝坡口形式也按压力容器规范做了预留，完全满足工程化落地的设计深度要求。
