工业卧式双锥接口换热集热装置

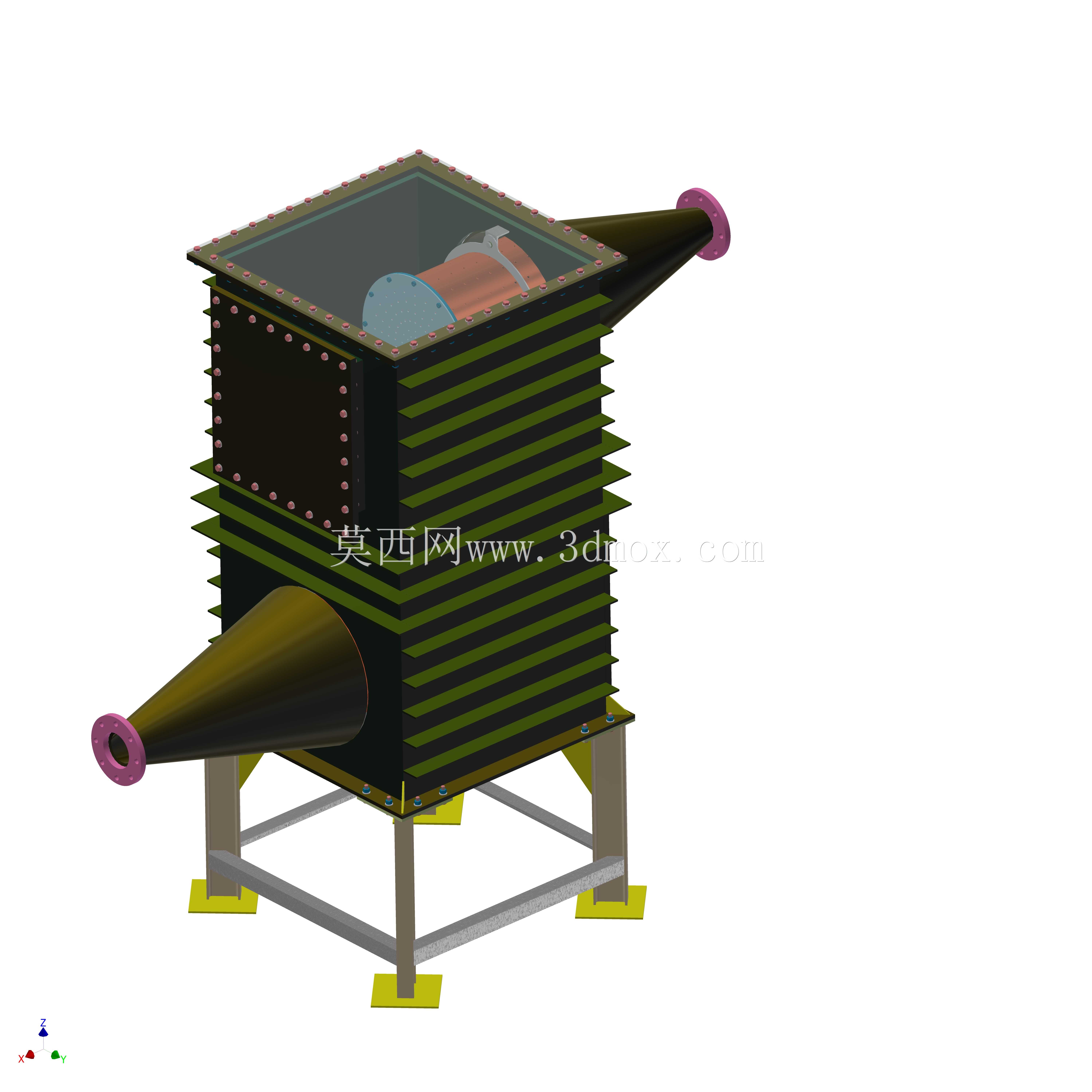

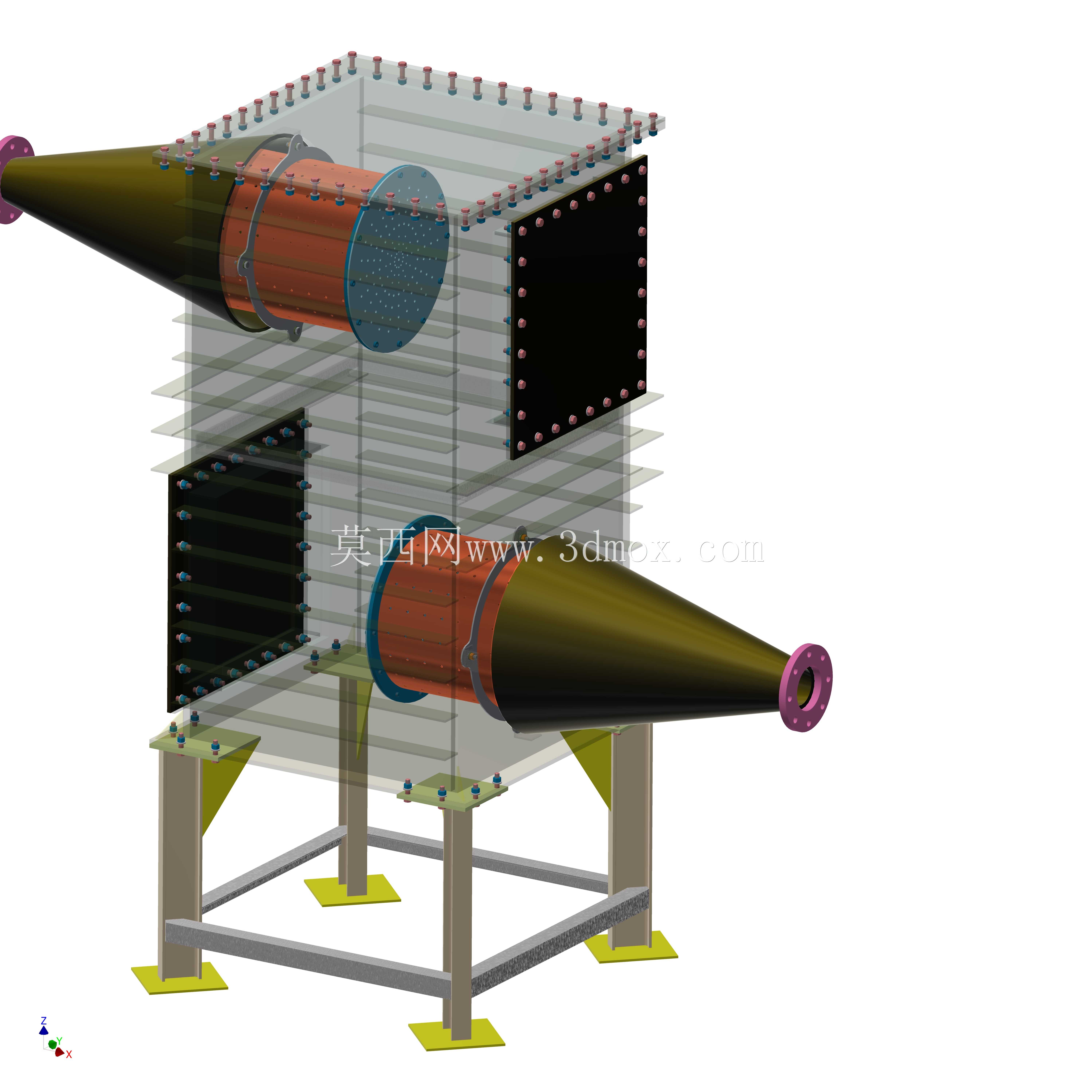

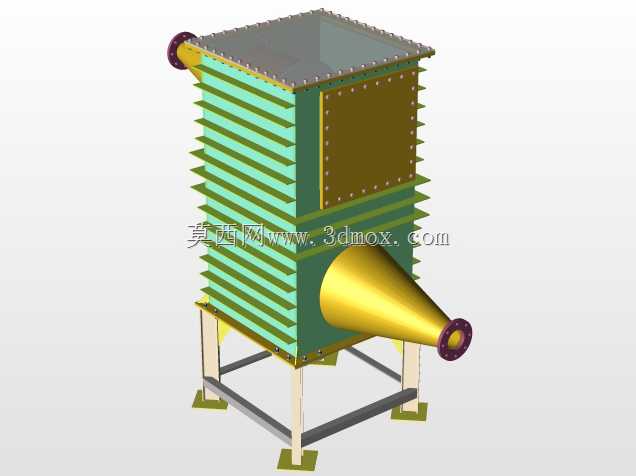

该集热装置主要面向工业余热回收、工艺介质换热场景，常见于化工、冶金、暖通供热等需要实现不同介质热量传递的生产环节，核心作用是将高温介质携带的热量传递至低温侧介质，完成热能的梯级利用，减少生产过程中的热能损耗。从结构设计来看，装置采用卧式对称双锥进出接口布局，两端的锥形过渡段可有效降低介质进出核心换热区时的局部阻力，减少介质流动过程中的压损，避免因流道突变产生的涡流扰动影响换热效率，锥形段端部设置带螺栓孔的法兰连接结构，可直接与现场工艺管道对接，适配不同公称直径的管路安装需求。核心换热腔体采用方形箱式结构，相比传统列管式圆筒换热器，方形腔体可在相同占地面积下布置更大面积的换热翅片组，腔体四周通过密集螺栓紧固密封，配合密封垫片可满足中低压工况下的密封要求，避免介质串漏。腔体外部设置多层平行排布的散热/换热翅片，可根据实际换热需求调整翅片间距与数量，适配气-气、气-液等不同介质组合的换热工况。支撑结构采用型钢焊接框架，底部设置四个带安装孔的方形地脚板，安装时可通过膨胀螺栓与设备基础固定，支撑腿与腔体连接处设置三角加强筋，可抵消设备满液运行时的重量载荷与介质流动产生的振动载荷，框架底部的横向连接杆可提升整体支撑结构的刚性，避免长期运行出现结构变形。设计过程中充分考虑了现场安装的边界条件，进出接口的中心高度、地脚安装孔的间距均匹配常规工业管路的布设高度，设备整体重心位于支撑框架中心区域，安装后无需额外加装配重固定结构。腔体侧面预留的检修口可在设备停机时快速打开，清理换热表面积聚的尘垢与杂质，避免长期运行后换热效率衰减，密封面采用平面密封结构，更换密封垫时无需复杂的工装即可完成拆装作业。介质从一端锥口进入核心换热区后，会在导流结构的作用下均匀流经换热面，与另一侧介质完成热量交换后从另一端锥口流出，流道设计无明显流动死区，可避免介质中的杂质在腔体内沉积堵塞，延长设备的连续运行周期。
