撬装式油气介质干燥处理装置结构设计

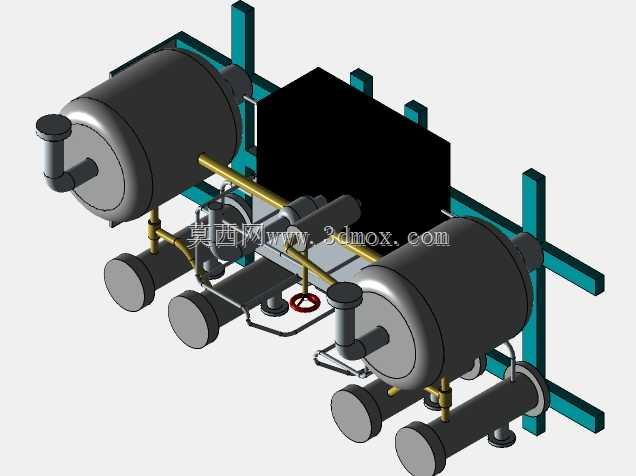

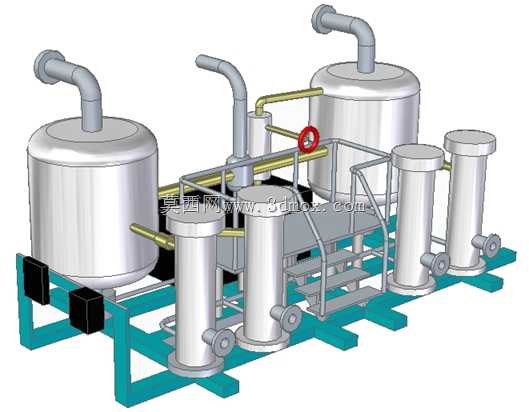

在油气田井口采出物预处理、炼厂中间介质输送、天然气长输管线分输站场这类工况场景中，采出或输送的油气介质往往携带饱和水蒸气、游离液态烃滴与少量固体杂质，若直接进入下游输送管网或工艺处理单元，一方面会在管线低洼段形成积液造成输运阻力升高，另一方面水分与酸性组分结合会腐蚀管壁与设备内壁，低温工况下还易形成水合物堵塞管路与阀门，因此需要配置专用的干燥处理装置完成介质净化。这套撬装集成的干燥装置采用双塔切换的核心工作逻辑，两个主干燥塔可根据工艺时序完成吸附干燥与再生泄压的循环切换，保证介质处理过程的连续不间断，无需单塔工作模式下的停机再生等待。装置前端配置的多组立式过滤筒，可预先拦截介质中携带的粒径10μm以上的固体颗粒与游离液态液滴，避免大颗粒杂质进入干燥塔内部堵塞吸附剂孔隙，延长吸附填料的使用寿命。整套设备采用撬装底架集成设计，所有罐体、管路、阀门、操作平台均预先固定在统一的型钢焊接底架上，底架上预留的叉车孔与吊装位可满足整体转运与现场快速就位需求，无需现场进行大量的管路拼接作业，大幅缩短现场安装调试的周期。设计过程中针对管路布局做了应力校核，不同管径的工艺管线根据介质流向做了倾斜坡度设置，避免管路内部残留积液，阀门操作位置均对齐操作平台的巡检通道，手轮操作高度控制在人体工程学适配的1.2m至1.5m区间，日常操作无需借助额外登高工具。主干燥塔的顶部弯管采用法兰连接结构，方便后期打开装填或更换内部的分子筛、氧化铝类吸附填料，塔体底部设置的排污口可定期排出塔内沉降的积液与杂质。从安装边界来看，整套装置的撬装底架宽度控制在2.4m以内，满足常规公路货运的限宽要求，整体高度不超过3.2m，适配多数站场的设备安装净空要求，底架的地脚螺栓孔位按照通用设备安装间距设置，可直接固定在常规混凝土设备基础上，无需额外做特殊基础处理。装置上的操作平台采用防滑花纹钢板制作，护栏高度符合安全作业规范，巡检踏步的高度设置为180mm每级，方便运维人员日常巡检时查看阀门状态、读取仪表参数。管路连接位置根据介质压力等级选用对应的法兰密封形式，高压段采用凹凸面法兰搭配金属缠绕垫片，低压排污段采用平法兰搭配橡胶垫片，兼顾密封可靠性与后期拆装维护的便捷性。
