乳品行业卧式制水装置结构设计

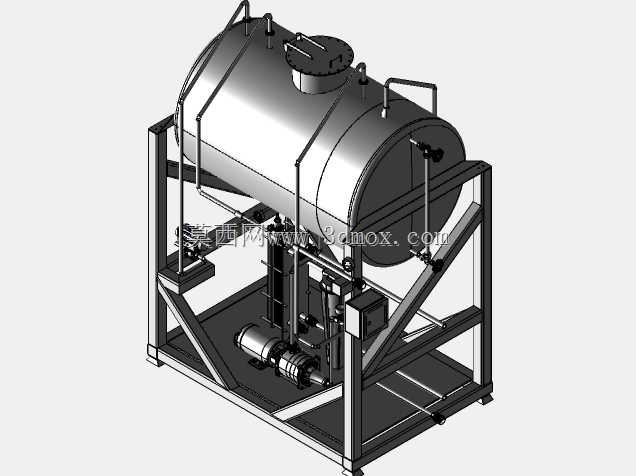

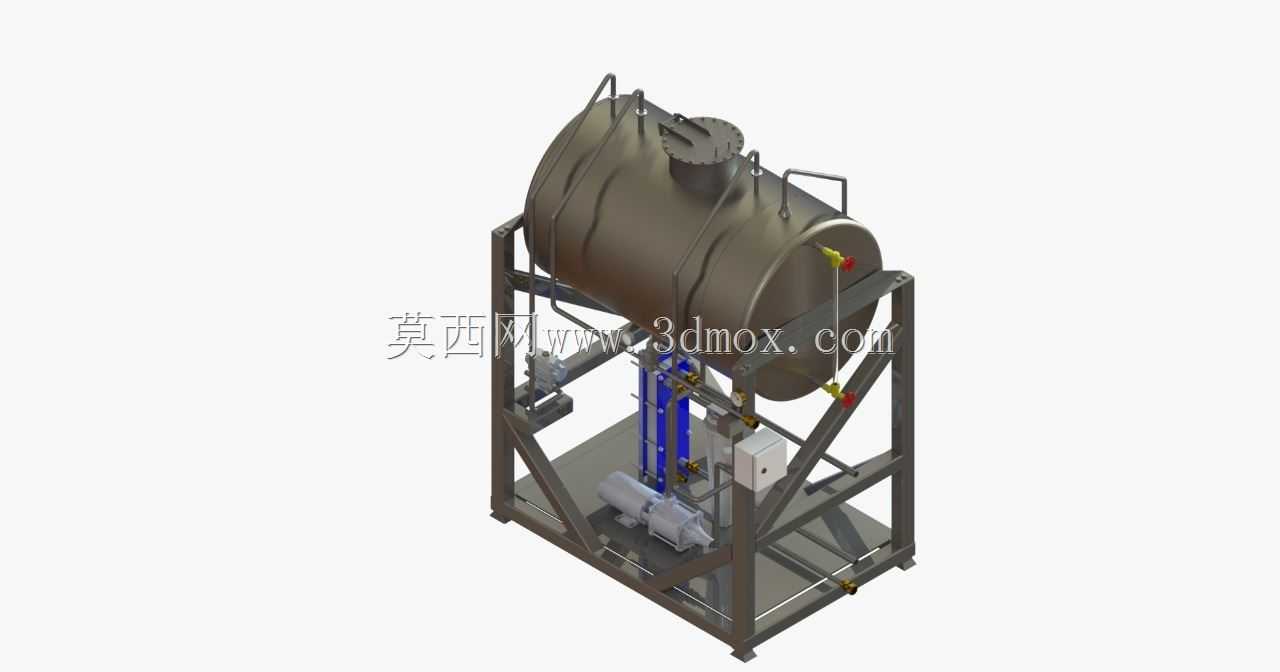

在乳品加工生产场景中，生产用水的预处理与供给稳定性直接决定整条产线的能耗占比与产品品控水平，这套卧式罐体结构的制水装置，正是针对乳品车间用水需求定制的集成式处理单元。从现场安装边界来看，整套设备采用撬装式集成框架设计，所有功能部件全部整合在方形型钢焊接机架内，无需现场拆分组装，就位后仅需对接进出水主管路与供电接口即可投入使用，机架底部预留的叉车孔位可适配车间常规转运设备，整体占地面积控制在小型生产辅机的适配区间，可直接布置在车间预处理工段的辅机区域，不需要额外搭建独立设备平台。设备核心的卧式承压罐体采用鞍式支座固定在机架上层，罐体顶部设置带快开结构的人孔，方便运维人员定期进入罐体内部清理沉积物、检查滤料状态，罐体侧壁排布的多组管路接口分别对应进水、出水、反冲洗、排污、液位检测等功能支路，所有管路沿罐体外侧通过管卡有序固定，避免管路悬空产生的振动疲劳，同时预留足够的操作空间方便阀门启闭与仪表读数。罐体下方的机架下层空间集成了增压泵组、控制阀组与电控单元，泵组采用减震底座安装，降低运行时的振动传递到罐体与机架，避免长期运行出现管路焊缝开裂的问题，泵组进出口均设置软连接与检修阀门，方便后期易损件更换时不需要排空整个罐体的存水。设计阶段充分考虑乳品行业的卫生要求，所有与水接触的部件内壁均做圆弧过渡处理，不存在积液死角，排污口设置在罐体与管路的最低点位，可在停机时完全排空内部存水，避免残留水体滋生微生物影响生产用水水质。整套装置的管路走向经过优化，在满足功能流程的前提下尽可能缩短管路长度，减少沿程阻力损失，降低泵组的运行功耗，刚好匹配乳品行业生产用水能耗占比约四分之一的工况需求，可稳定为前端配料、CIP清洗、设备冷却等工段提供符合工艺要求的生产用水，同时撬装结构也方便后期产线调整时的整体转运移位，不需要重新拆解管路做二次安装。
