多分支汇流烟气吸入管路结构

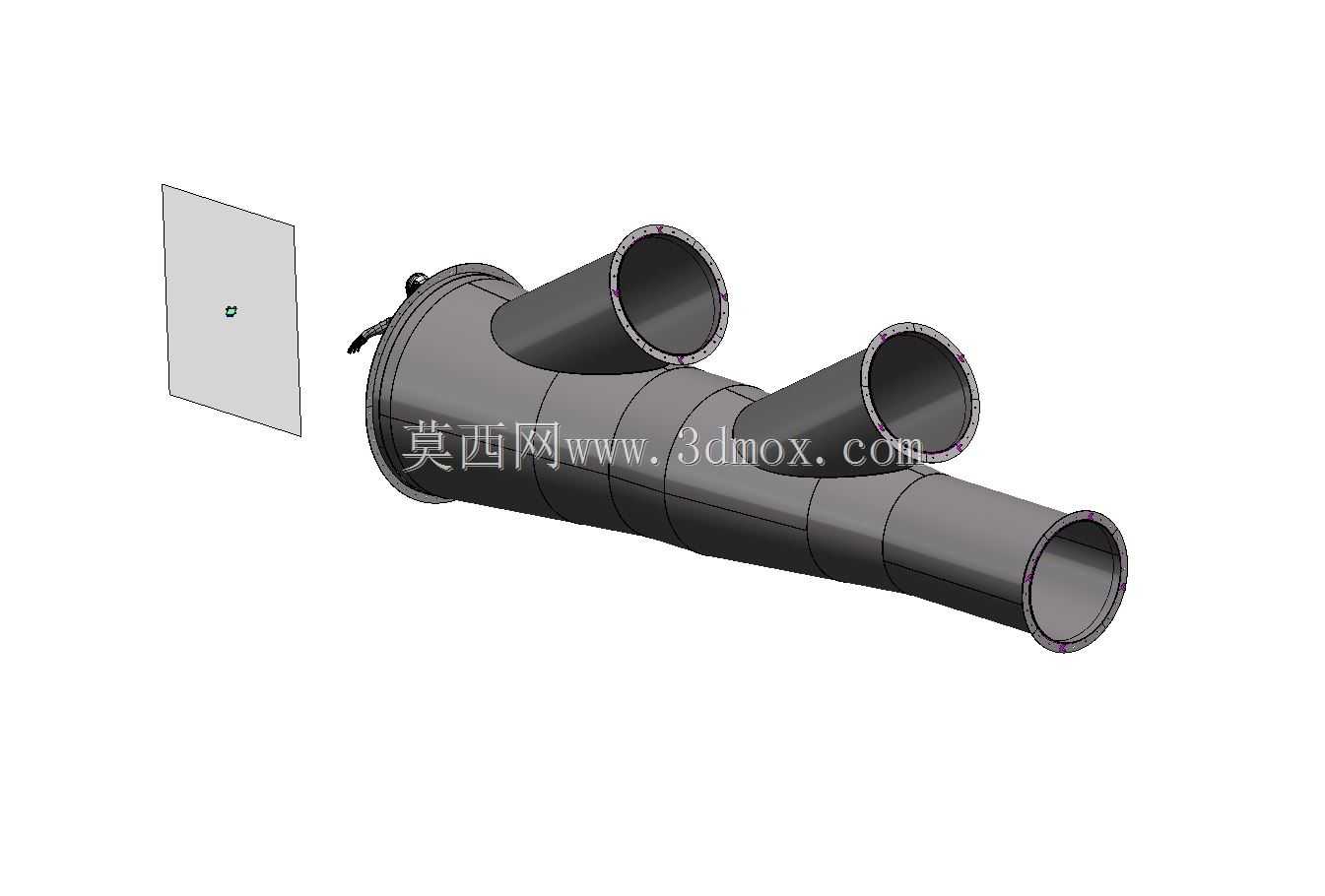

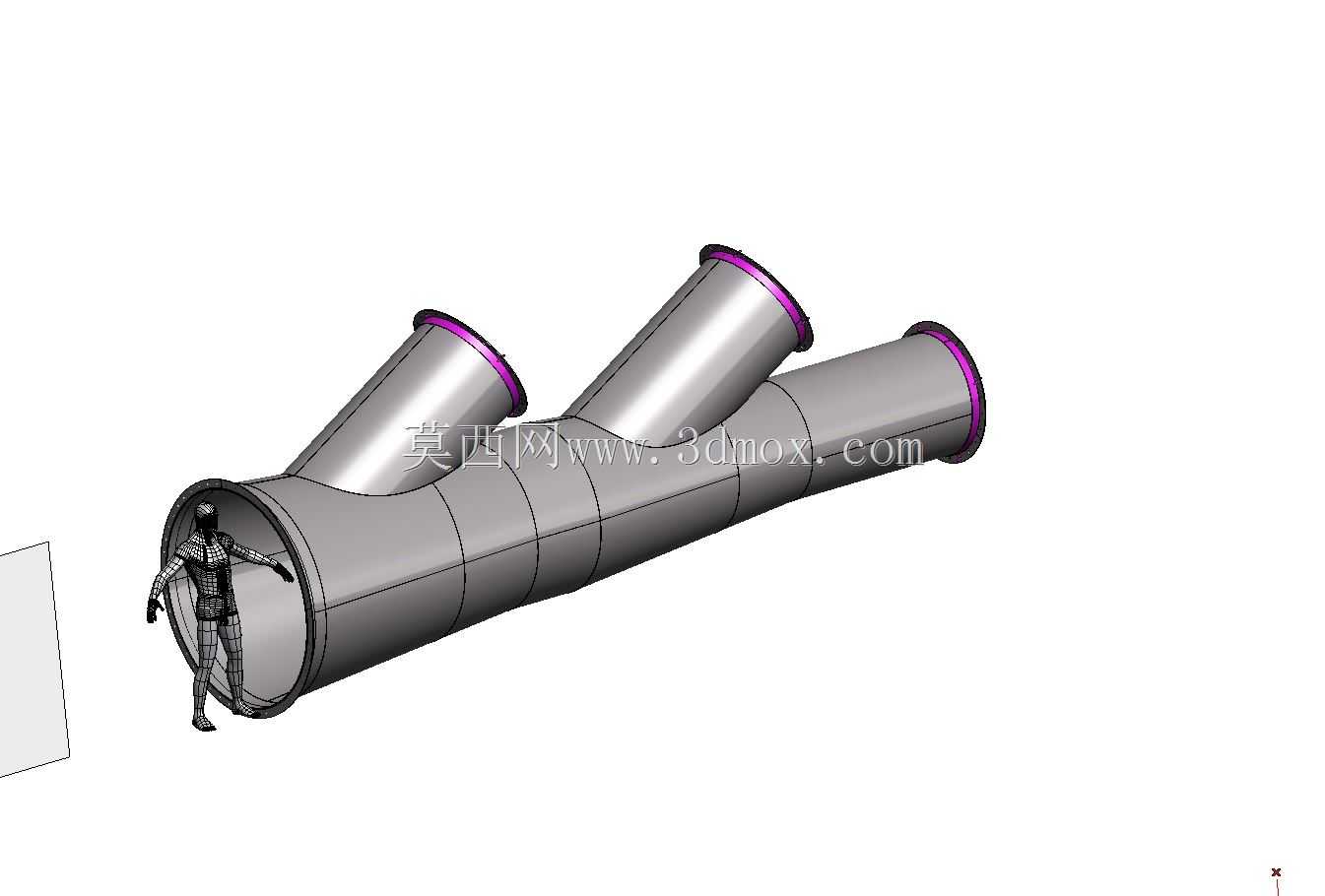

这款多分支汇流结构主要应用在工业通风除尘、实验台烟气收集、工位焊烟捕集这类需要多点位同时抽排气体的场景中，不同于常规等径直三通或四通，它采用了渐变缩径的主通道设计，主管道从大口径进气端向末端逐步收窄，三个斜向分支接口沿主管道轴向依次排布，每个分支的引出角度都经过流场优化，避免多支路同时抽气时出现气流对冲、局部紊流导致的压损过大问题。从实际使用角度看，大口径的主进气端既可以作为主抽气口对接大流量产烟工位，也可以作为检修清理口，日常维护时可以直接从该端口伸入清理管道内壁附着的烟尘积垢，不需要拆分整个管路。三个分支接口的口径统一做了加厚翻边处理，翻边端面预留了密封件安装位，对接柔性吸尘臂或者硬质风管时，不需要额外焊接法兰，直接用卡箍抱紧就能实现可靠密封，安装时能节省不少现场装配的工时。设计阶段优先考虑了管路的流阻特性，每个分支与主管道的衔接位置都做了圆弧过渡，没有直角突变结构，气流从分支进入主管道时可以顺着管壁平滑汇入主气流，不会在接口处形成涡流区，长期使用也不容易在拐角位置积留粉尘杂物。主管道的分段式加强筋结构不是装饰设计，是针对薄壁厚管路做的刚性强化，当管路对接的风机抽气负压较高时，这种环形加强结构可以避免管壁被大气压吸瘪，同时也能降低气流高速流过管壁时产生的共振噪音。安装边界上，主管道的中心轴线与三个分支的中心轴线夹角保持一致，现场布设时可以根据工位分布调整管路的安装朝向，不需要额外定制变向接头，三个分支接口的中心距经过匹配常规工位间距设计，对接三个相邻工位的抽气罩时，不需要额外加长接驳管道，能减少管路接驳点的漏气风险。管路末端的封堵结构也做了等径密封设计，如果后续需要扩展抽气点位，可以直接拆除末端封堵，对接同规格的延长管路，不需要更换整个汇流段，适配性更强。
