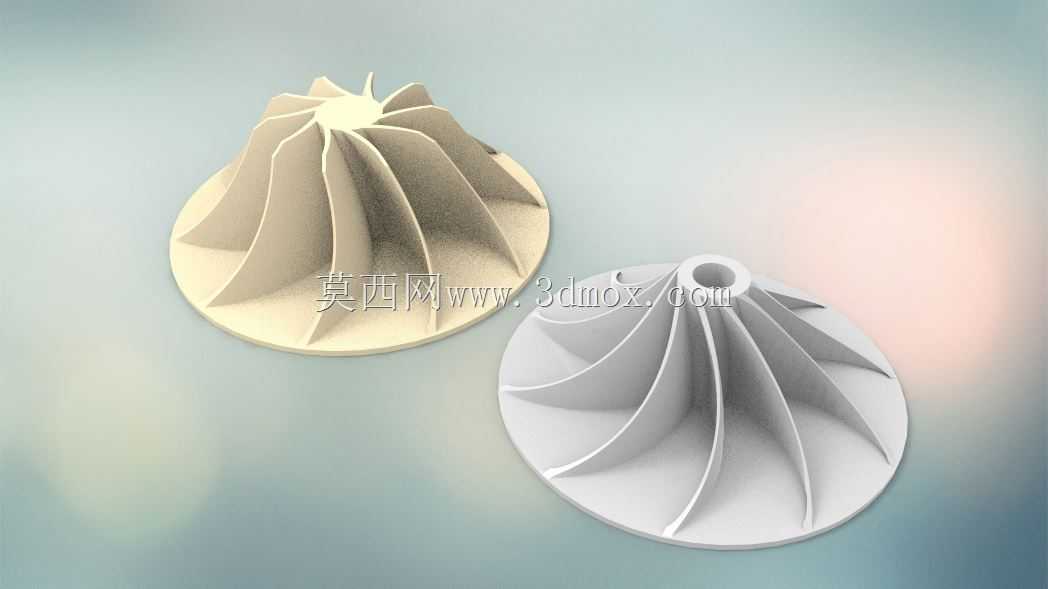

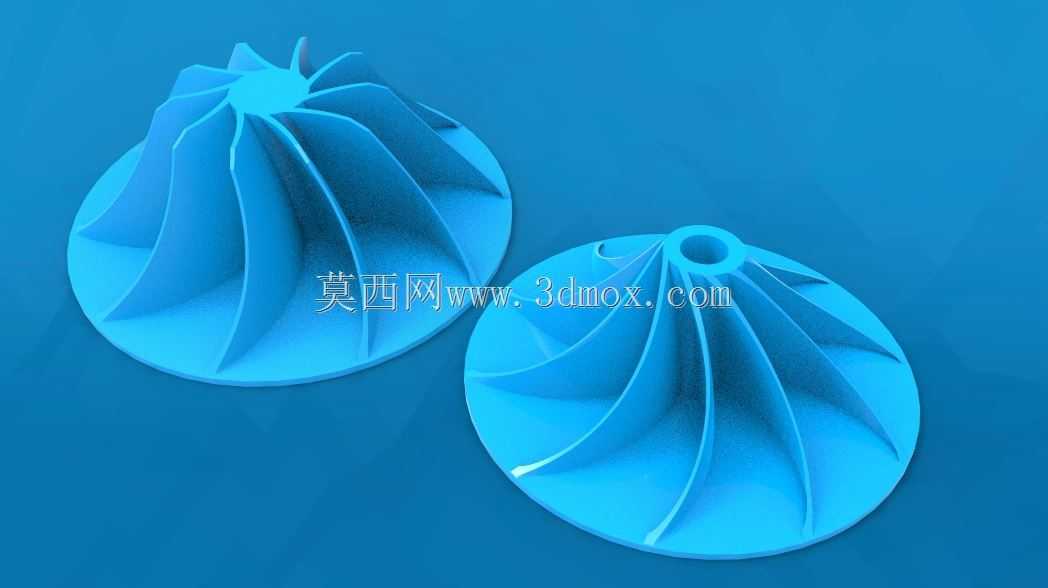

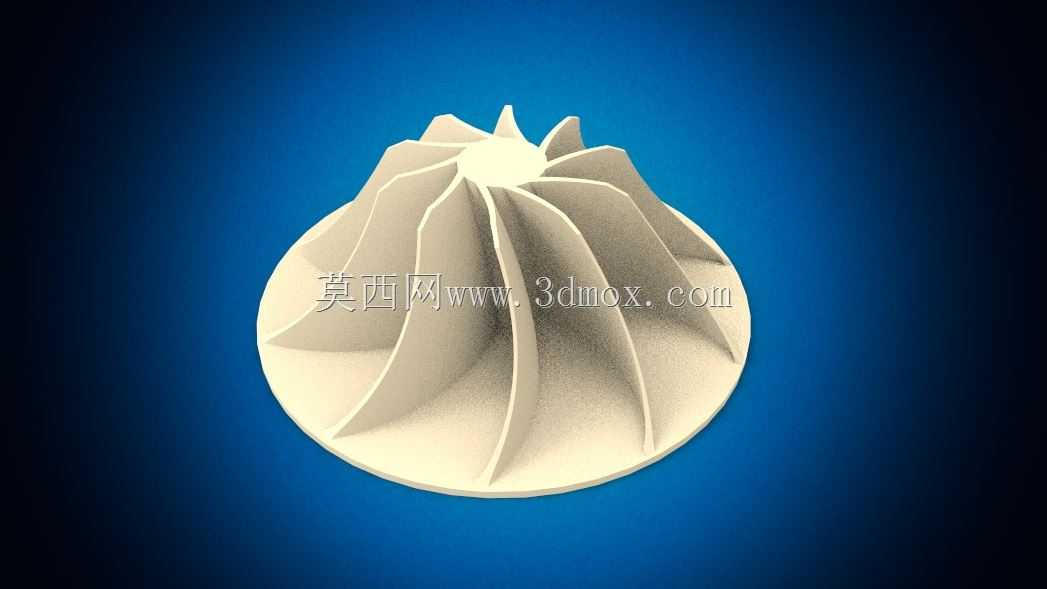

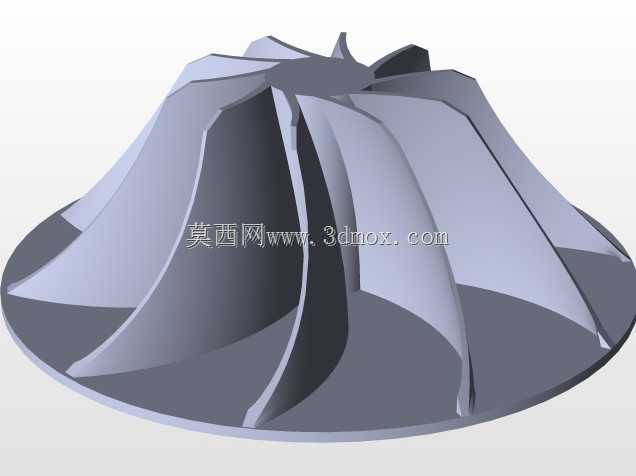

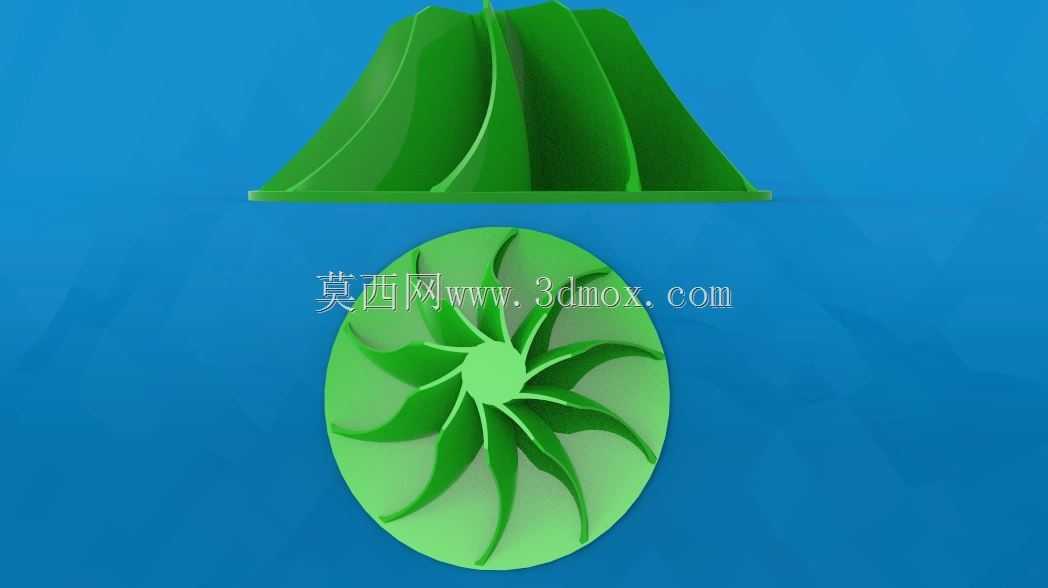

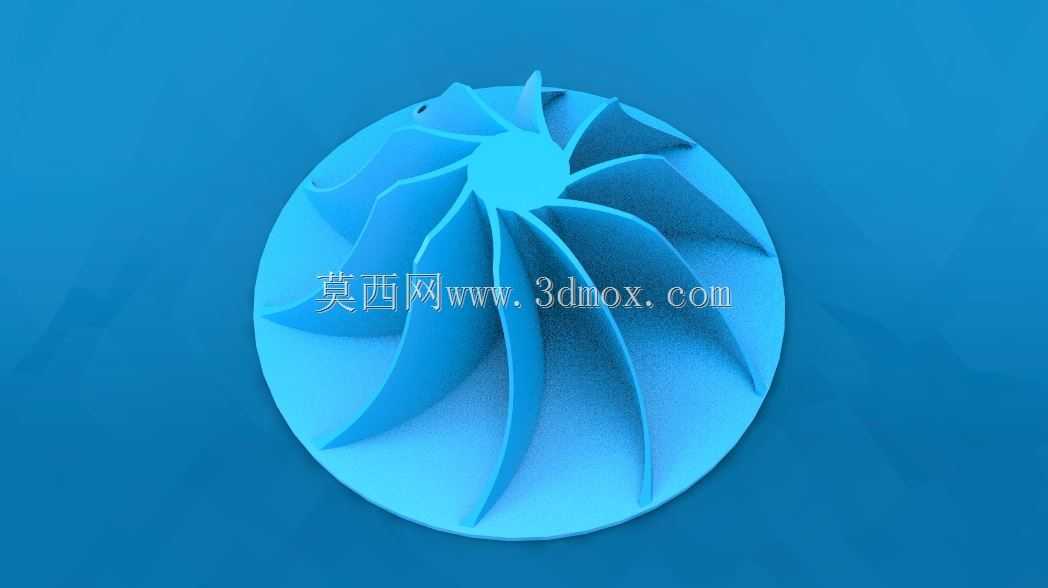

径向流道式涡轮叶轮结构设计

这类径向布置流道的涡轮叶轮，常应用在小功率流体输送、小型动力透平、涡轮增压辅助单元以及部分流体能量回收装置中，核心作用是实现流体动能与机械能的相互转换，在小型工业设备、民用动力装置、实验台架测试单元里都能见到同结构部件的身影。从实际使用场景来看，这类叶轮的工作环境多为连续流体介质通路，需要兼顾流体通过效率与结构自身的动平衡稳定性，避免高速运转下出现振动超标、流道冲蚀不均的问题。设计过程中首先要匹配安装边界，叶轮底部的圆形定位基面是核心安装基准，需要与配套的转轴轴端、密封腔体的止口尺寸完全适配，基面的平面度公差需要控制在合理区间，保证装配后叶轮的端面跳动量符合运转要求，避免与周边壳体、密封件发生运动干涉。流道的曲面设计是整个结构的核心，每一片叶片的型线从中心轮毂位置向外缘平滑过渡，叶片的倾斜角度、相邻叶片间的流道截面变化率，直接决定了流体通过时的能量转换效率，设计时需要反复调整曲面的曲率变化，既要保证流体进入流道时无明显的冲击损失，也要让流体在流出叶轮外缘时的方向符合后续导叶或蜗壳的流向要求，减少不必要的湍流损耗。叶片的厚度从根部到外缘做渐变处理，靠近轮毂的根部位置厚度更大，用来承载运转时的离心力与流体冲击载荷，外缘位置厚度适当减薄，降低叶轮整体的转动惯量，同时减少外缘位置的流体摩擦阻力。叶轮中心的轮毂位置做了内凹式的让位结构，既可以避让转轴端部的锁紧螺母或定位台阶，也能减少中心区域的无效材料堆积，降低整体重量的同时保证结构刚度。从安装适配性来看，这类叶轮的轴向尺寸需要匹配腔体的轴向安装空间，叶轮外缘与壳体内壁的间隙需要控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易因为加工误差、热胀冷缩出现擦碰故障。实际建模过程中，叶片的曲面需要保证相邻流道的对称性，每一片叶片的型线偏差需要控制在极小范围内，否则高速运转时会出现明显的动不平衡问题，后续还需要额外做去重校正，增加不必要的加工工序。轮毂与叶片的衔接位置做了圆弧过渡处理，避免应力集中，长期在交变载荷下工作时，减少衔接位置出现疲劳裂纹的风险。这类结构的叶轮在选型替换时，除了匹配安装尺寸，还需要核对流道的进出口角度，确保与原有设备的流体参数匹配，避免出现出力不足、能耗超标的问题。
