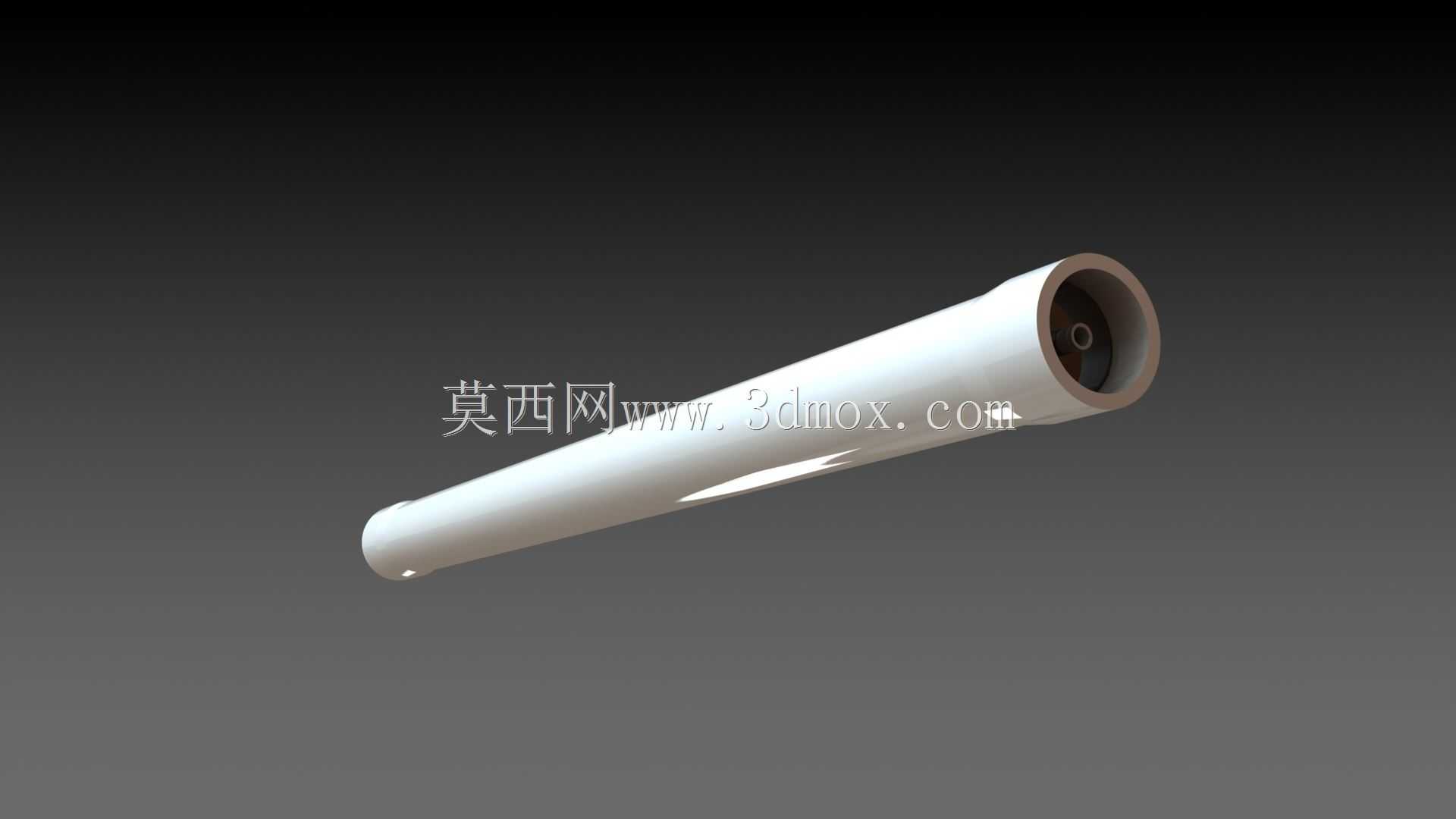

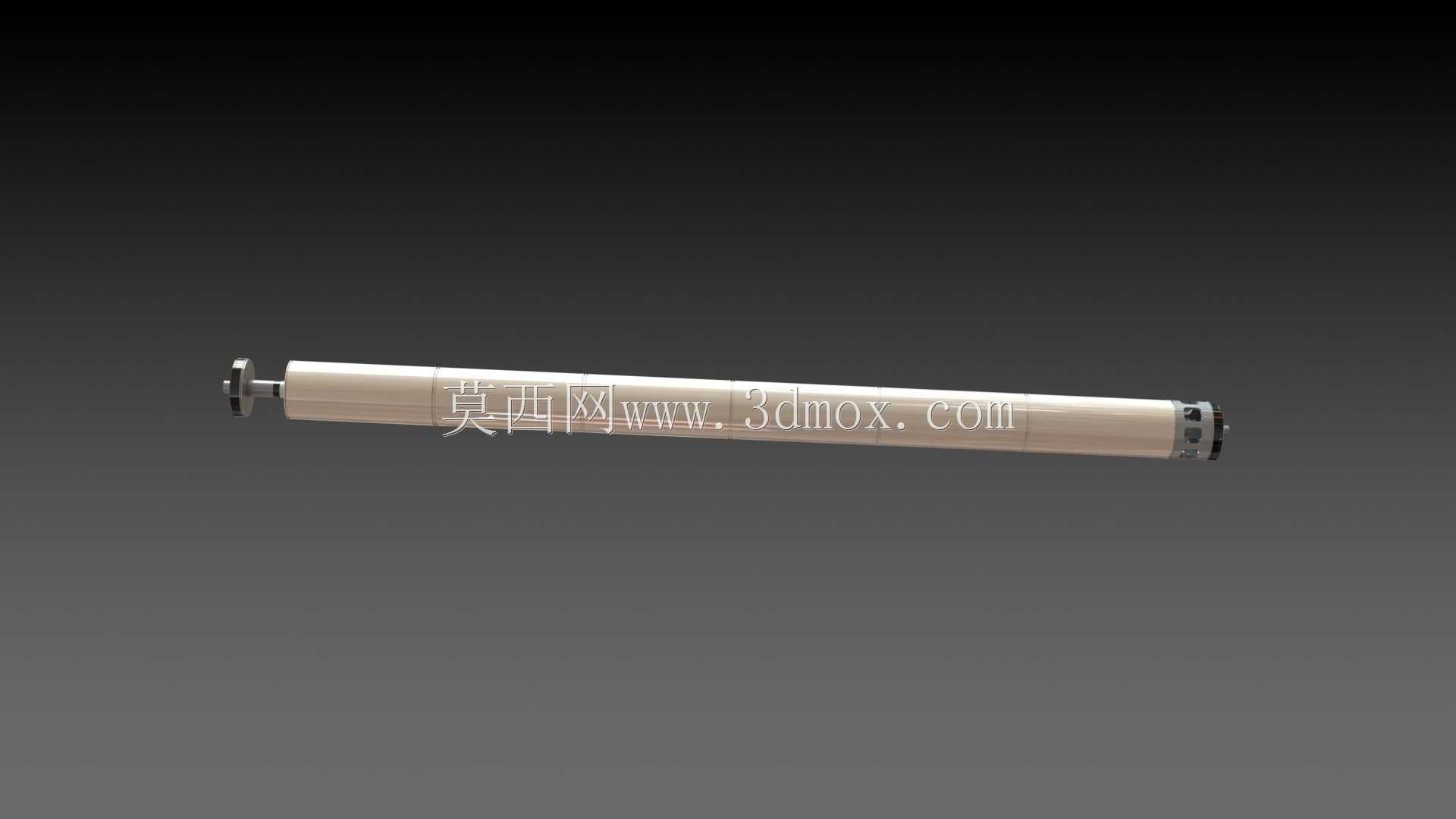

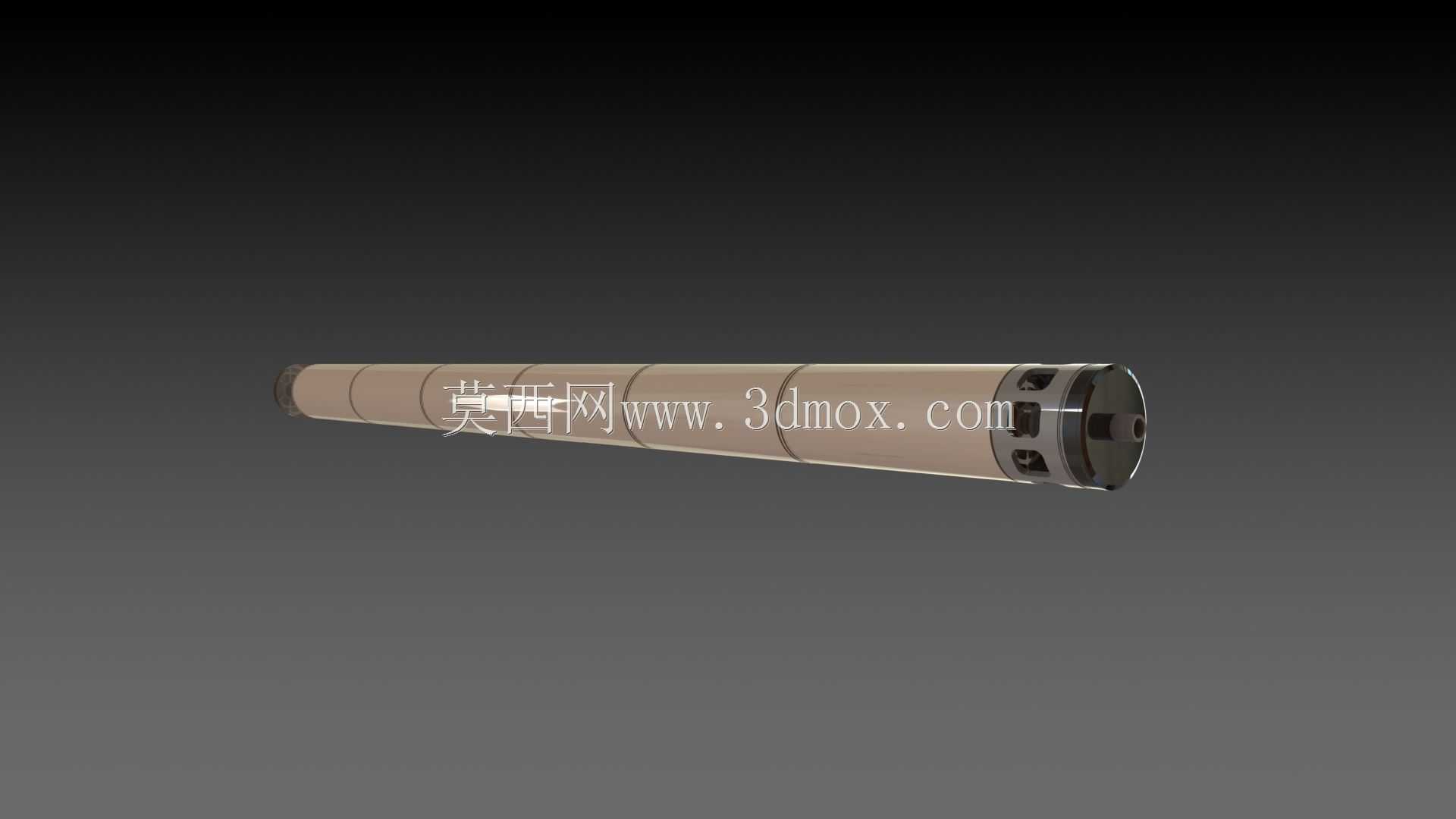

16英寸六芯反渗透脱盐压力容器结构

在工业水处理系统的核心工段，反渗透膜壳作为承载膜元件的核心承压部件，其结构合理性直接决定整套脱盐装置的运行稳定性与维护便捷性。这款直径16英寸的反渗透压力容器，内部可容纳6支标准反渗透膜元件，主要应用于大中型海水淡化、工业纯水制备、苦咸水脱盐等场景，是反渗透处理单元中承担进水承压、流道约束、密封隔离功能的关键部件。从结构设计逻辑来看，该容器采用长筒式卧式布局，筒体段为等径圆柱结构，表面设置的环形加强筋既可以提升筒体在高压运行下的环向刚度，避免长期承压出现蠕变变形，也能作为膜元件装填时的定位参考，方便运维人员判断元件推送到位的位置。两端的端盖结构集成了进水布水、浓水收集、产水导出的接口，快装式的端盖锁紧结构无需大型工装即可完成拆装，能大幅缩短膜元件更换的停机时间，适配工业水处理现场连续化生产的运维需求。从安装边界来看，16英寸的筒体直径对应大流量处理工况的选型需求，六芯的装填长度在保证单支容器处理量的同时，也兼顾了运输、现场吊装的尺寸限制，筒体外部预留的支座安装位可直接适配标准型钢支架，安装时无需额外做筒体表面的焊接加工，避免破坏筒体的防腐承压层。在实际运行过程中，该容器需要承受1.0-1.6MPa的运行压力，部分海水淡化工况下承压要求更高，因此筒体的壁厚设计、端盖的密封结构都经过承压校核，筒体内壁做光滑处理，减少进水流动的阻力损失，同时避免内壁结垢后难以冲洗的问题。布水端的流道设计采用渐扩式结构，让进水能够均匀分布到每一支膜元件的端面，避免出现偏流导致的局部膜元件负荷过高、寿命缩短的问题。产水收集侧的密封结构采用多重O型圈设计，将产水与浓水腔室完全隔离，避免出现串水导致的产水水质不达标问题。对于结构设计从业者而言，这类压力容器的建模需要重点关注筒体的同轴度、端盖配合面的公差、密封槽的尺寸精度，同时要预留足够的接口操作空间，保证现场管路连接时不会出现干涉。在设备选型阶段，这类大尺寸多芯装的膜壳适配处理量在百吨级以上的水处理系统，相比小尺寸单芯膜壳，能够减少系统的管路连接点，降低泄漏风险，同时减少设备整体的占地面积，提升整套装置的集成度。
