双缸卧式往复式蒸汽机结构设计

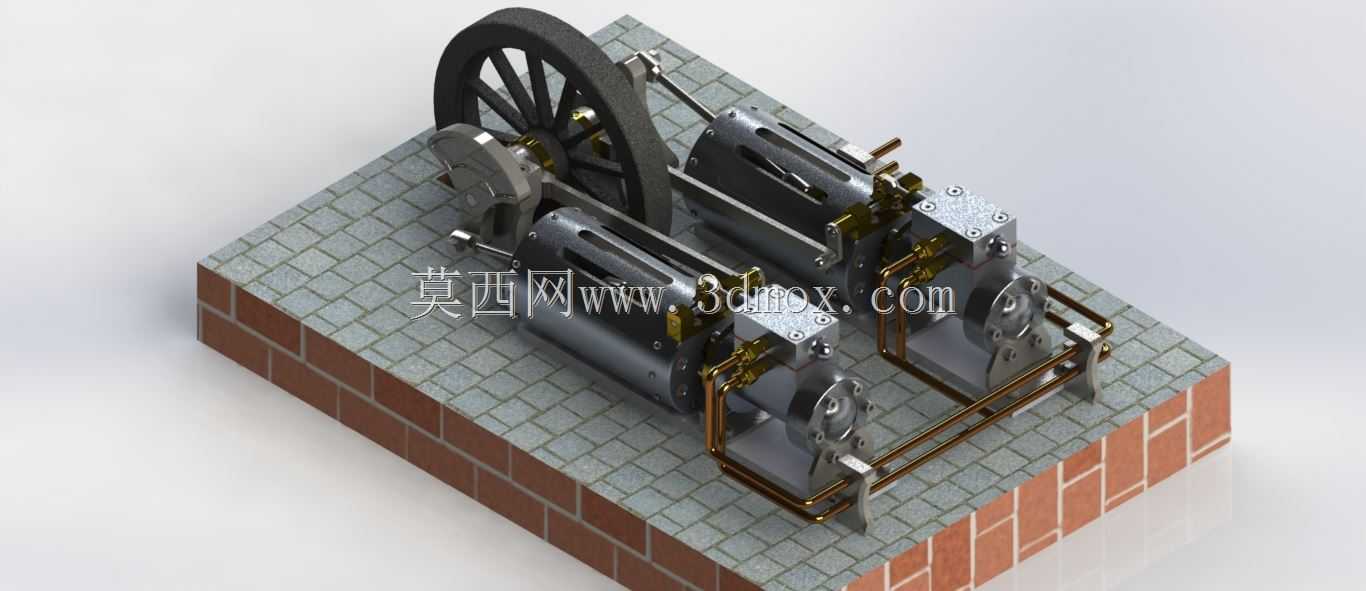

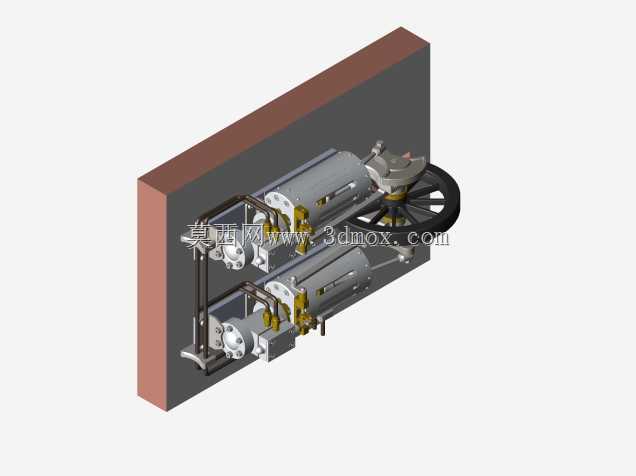

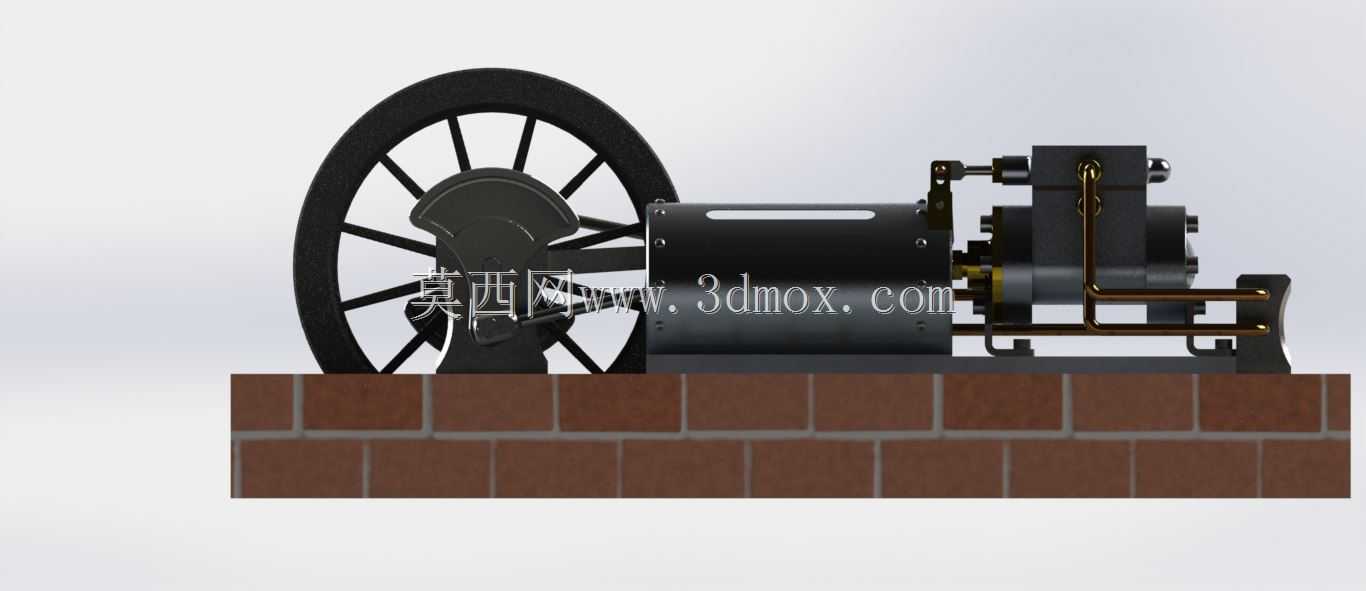

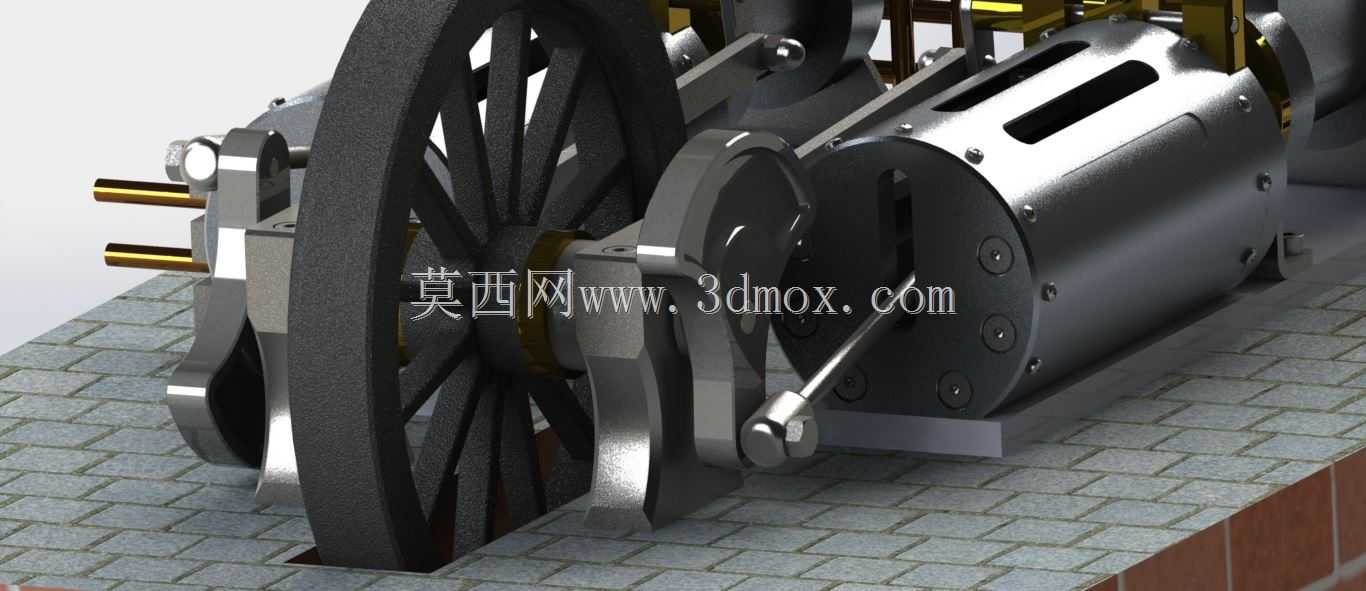

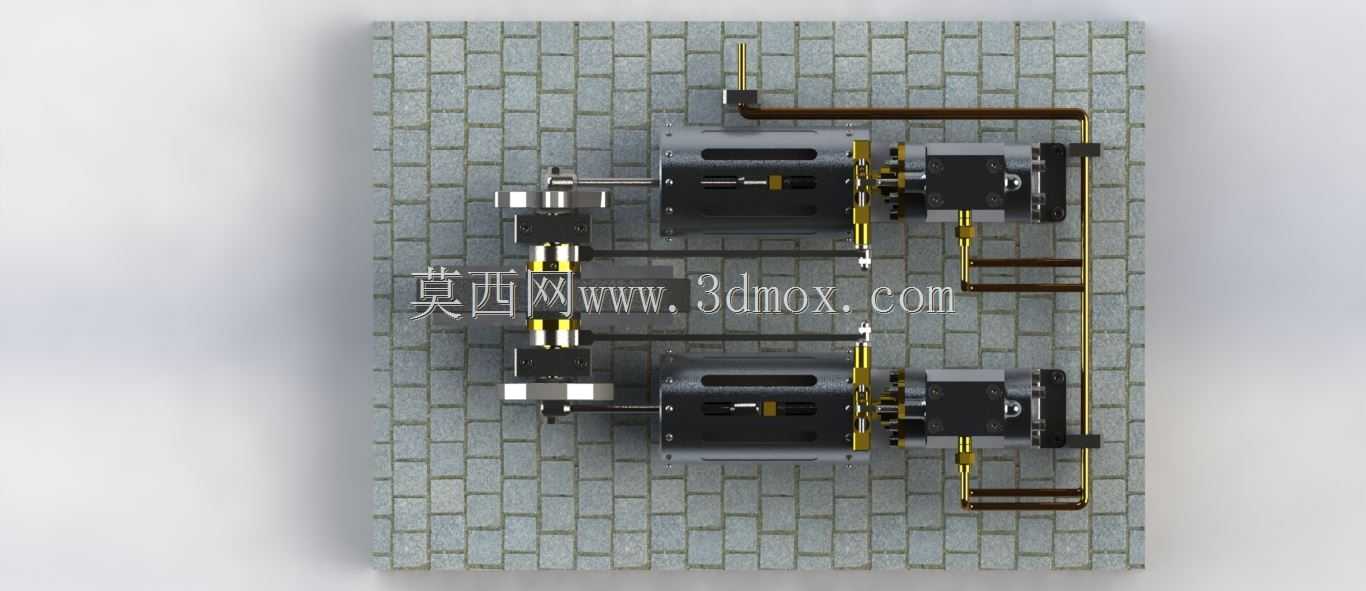

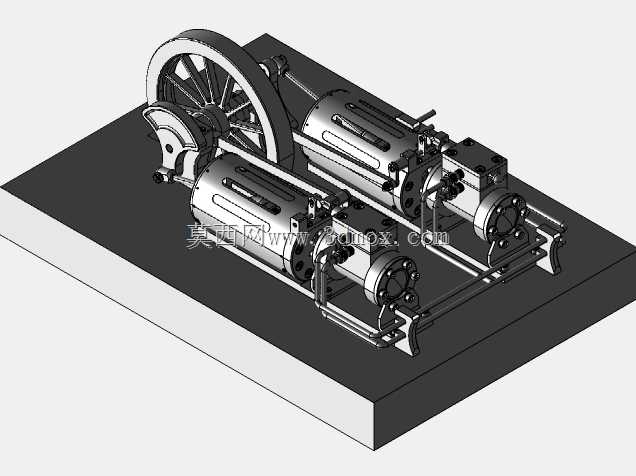

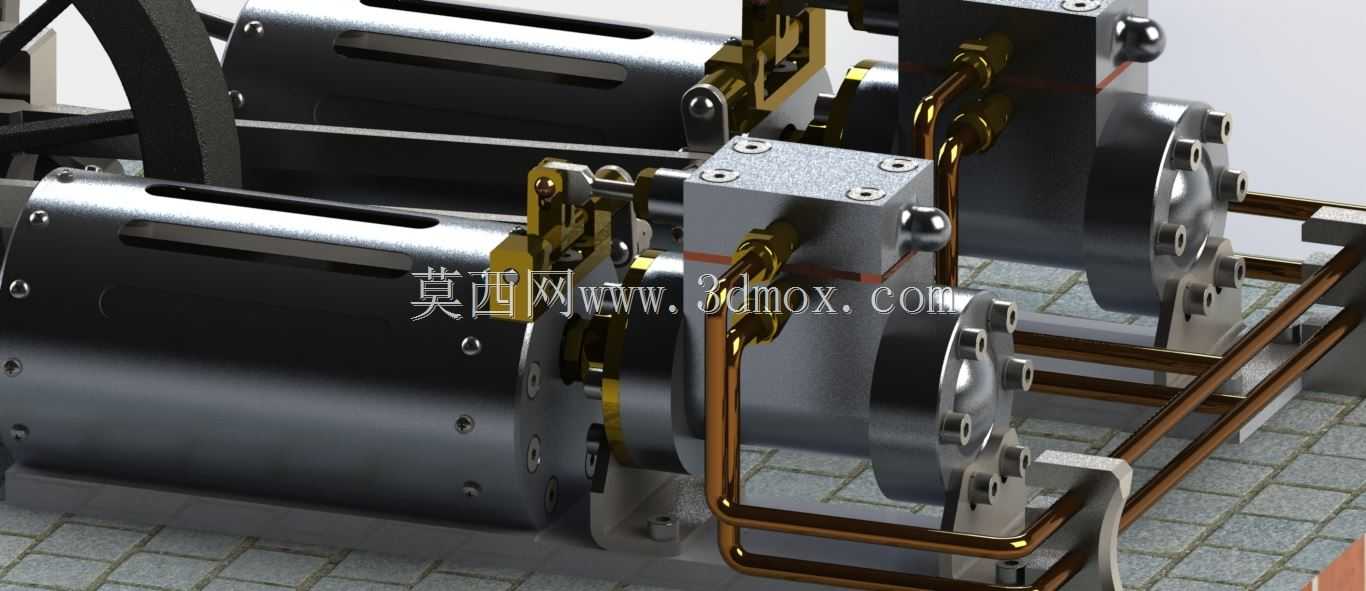

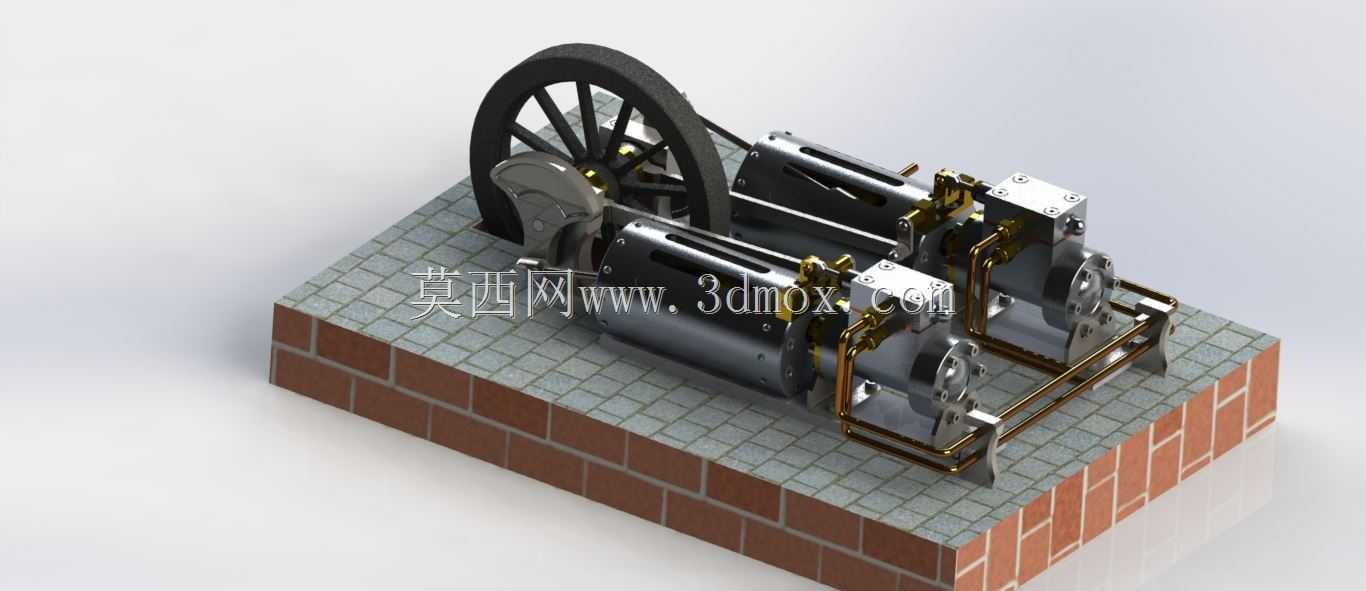

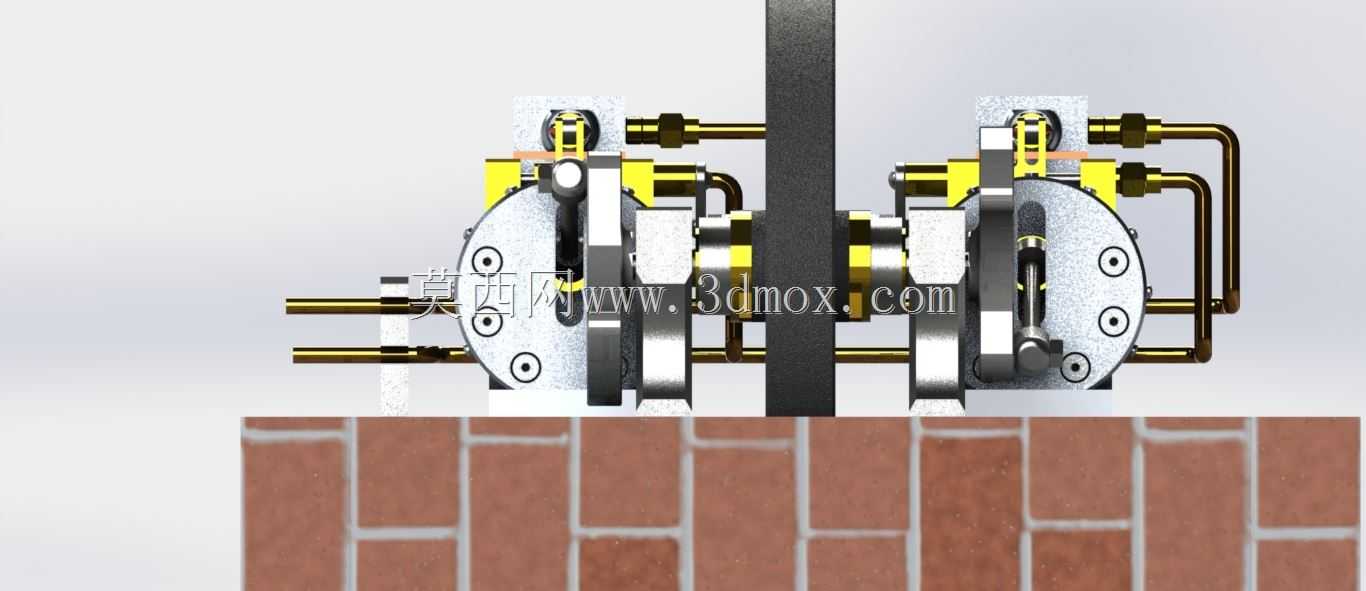

这款双缸卧式蒸汽机的三维结构完整还原了早期往复式蒸汽动力设备的核心传动逻辑，整体采用铸铁材质的厚重基座作为安装承载主体，基座底部预留了四个对称分布的地脚螺栓安装孔，可直接固定在混凝土基础或钢制设备台架上，安装边界的长宽尺寸适配常规教学演示台、小型动力实验台的布设需求，基座厚度经过结构校核，能够抵消曲柄连杆机构高速往复运动产生的侧向振动，避免运行过程中出现整机位移或连接松动。从功能实现逻辑来看，该设备通过高压蒸汽进入气缸推动活塞做直线往复运动，再经十字头滑块将动力传递给曲柄轴，最终带动飞轮旋转输出扭矩，双缸错位布置的结构能够让两个气缸的做功行程形成相位差，有效抵消单缸结构存在的动力死点，让输出扭矩更平稳，飞轮采用大直径轮缘结构，依靠自身转动惯量储存动能，进一步平滑转速波动，适配小型发电机组、教学演示装置、复古动力展品的动力输出需求。在结构设计层面，气缸部分采用分体式缸盖结构，方便后期拆解检修活塞环与气门组件，进排气道集成在缸体侧面，管路布设避开了曲柄连杆的运动包络，不会出现运行干涉；曲柄轴采用双支撑轴承座固定在基座上，轴承座与基座之间设置了调整垫片，可通过增减垫片厚度调整曲柄轴的轴向窜动量，保证传动间隙处于合理范围；连杆大头采用剖分式轴瓦结构，磨损后可通过调整轴瓦间隙恢复配合精度，无需整体更换连杆，降低了后期维护成本。从实际应用场景出发，这类结构的蒸汽机除了用于热能动力专业的教学演示教具，帮助学习者直观理解外燃机的能量转换过程与曲柄连杆传动原理，也可作为小型蒸汽动力装置的核心结构参考，适配低参数蒸汽工况下的小型动力输出需求，比如复古观光设备的动力单元、工业遗产复原项目的动力展示组件。建模过程中对所有运动部件的配合间隙做了合理预留，活塞与缸壁之间的间隙、十字头与导轨的配合间隙、曲柄销与连杆大头的配合间隙都参照实际机械加工公差设置，既保证运动过程无卡滞，也不会因间隙过大产生异常撞击噪音，所有外部连接管路的接口位置都做了标准化设计，可直接对接常规规格的蒸汽管路与控制阀组，不需要额外做接口改装。
