混流式水轮机导叶环形装配结构

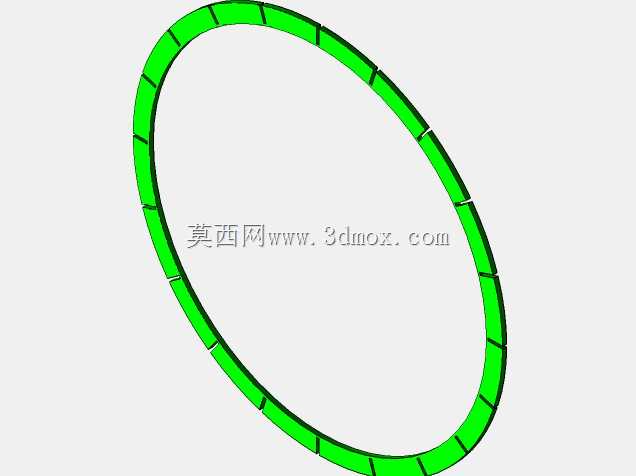

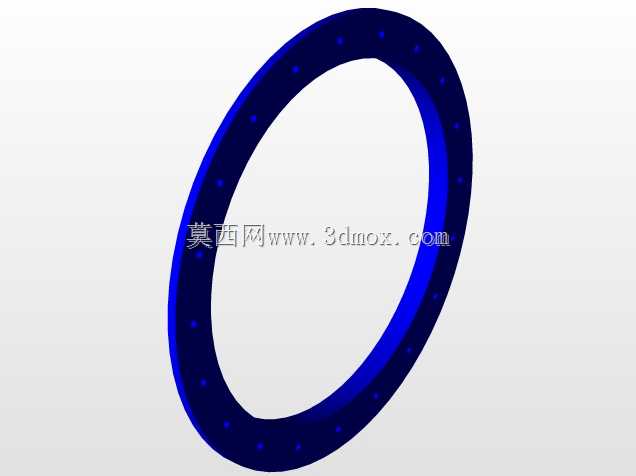

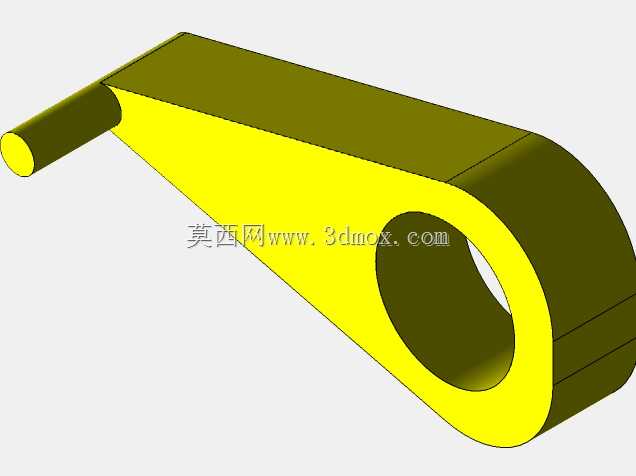

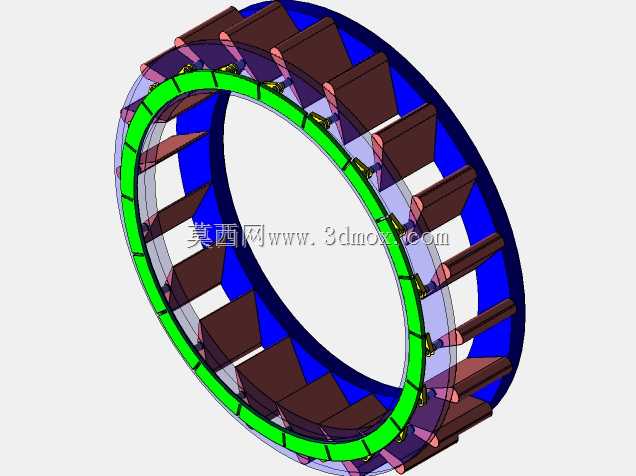

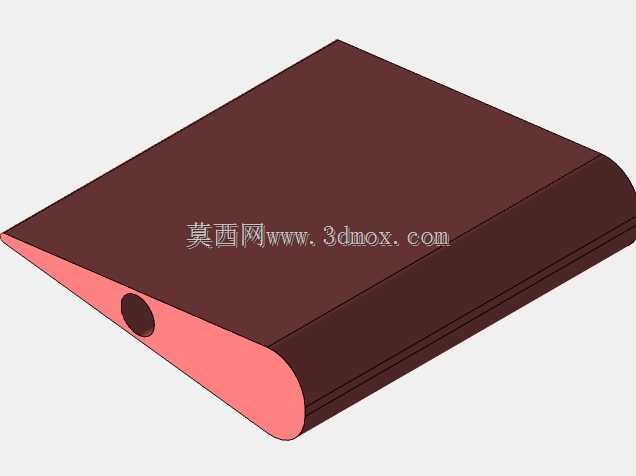

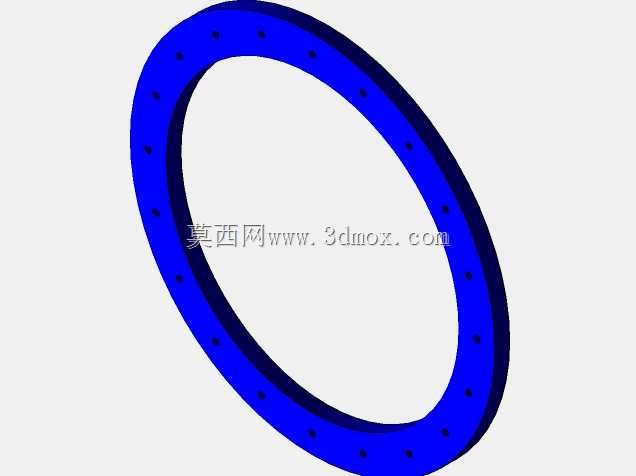

在水电站核心动力转换环节，混流式水轮机的导水机构直接决定机组的负荷调节能力与过流效率，这套导叶总成正是承担水流导向、流量调节功能的核心装配单元。整套结构采用环形周向均布布局，所有活动导叶沿座环内圈排布，相邻导叶的型面在全关位置可实现紧密贴合，形成封闭的止水环面，避免停机状态下的漏水损耗。从结构功能来看，每片导叶的翼型经过水力优化，导叶转动时可改变相邻叶栅间的过流面积，匹配不同发电负荷下的水流量需求，同时将来自蜗壳的径向水流均匀调整为轴向角度，平顺导入转轮区域，降低水流紊流带来的水力损失与空蚀风险。设计过程中首先要匹配对应转轮的标称直径确定导叶分布圆尺寸，导叶的转轴位置需经过力矩平衡校核，保证活动导叶在全开至全关的行程中，操作力矩变化平缓，避免出现水力自激振动或卡涩风险；导叶上下端面与顶盖、底环的配合间隙需控制在合理范围，既保证转动灵活性，又要减少端面漏水损失。安装边界上，导叶轴颈与上下盖板的轴套孔需保证同轴度公差，周向相邻导叶的转动角度需通过控制环实现同步联动，所有导叶的转角偏差需控制在允许范围内，避免不同步导致的叶栅流道紊乱。导叶本体采用流线型翼型截面，从进水边到出水边的厚度渐变过渡，既满足结构强度要求抵御高速水流的冲击载荷，又能减少绕流阻力；外圈的固定环结构为导叶提供安装定位基准，内侧的联动环与每片导叶的拐臂连接，将调速器的操作力矩均匀传递到每一片导叶，实现开度的同步调节。在实际电站运行场景中，这套导叶总成需要适应不同水头下的水流工况，小开度工况下需避免导叶背面出现脱流空化，大开度工况下需保证水流均匀进入转轮，减少机组的振动与噪音，建模过程中对导叶翼型的曲面连续性做了严格控制，保证型面与水力设计图纸的偏差在加工允许范围内，相邻导叶的装配间隙也按照实际安装公差做了模拟，可直接用于后续的装配干涉检查与运动仿真验证。
