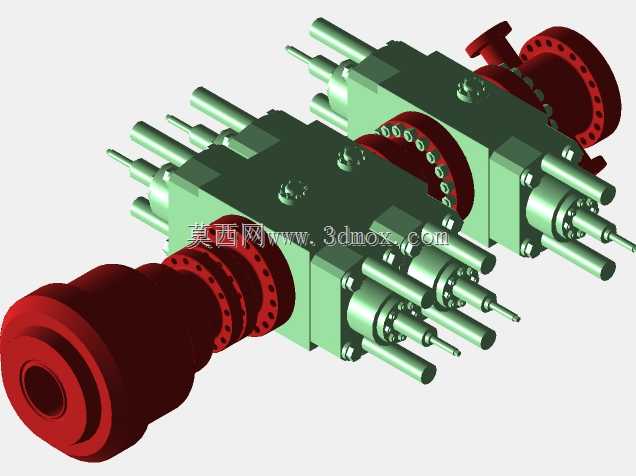

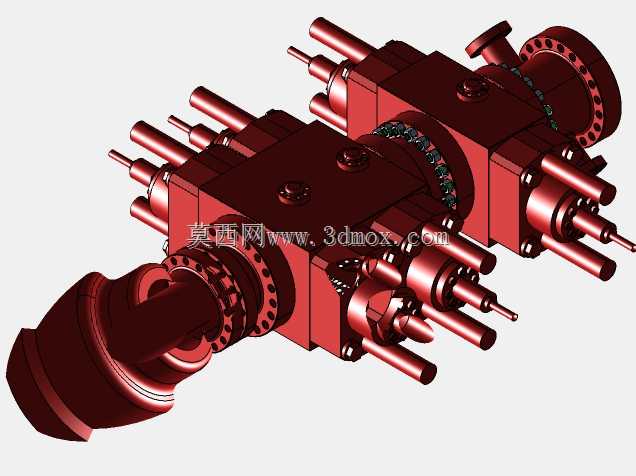

13.5/8英寸10k级井控防喷器组结构

在陆上及海洋油气钻修井作业场景中，井口压力管控是保障作业安全的核心环节，这套通径13.5/8英寸、额定工作压力10000psi的防喷器系统，是井控装备组里的核心承压单元，主要承担钻井、完井、修井作业过程中的井口密封管控职能，可在出现溢流、井涌等异常工况时快速封闭井口环空或管柱空间，阻止地层流体无控喷出，避免井喷事故发生。从结构设计逻辑来看，该防喷器组采用多闸板堆叠的集成式布局，不同闸板单元可分别实现全封井口、半封管柱、剪切钻具等不同功能，侧部伸出的液压控制油缸可在远程液压站驱动下快速推动闸板总成动作，响应速度满足高压井控作业的应急关断要求，各连接法兰采用高压法兰密封结构，螺栓排布与密封槽尺寸匹配对应压力等级的密封件选型，确保在额定工作压力下无介质泄漏。设计过程中优先考虑了现场安装的边界适配性，整体轴向长度与端部法兰连接尺寸匹配常规钻井四通的安装接口，侧部油缸的伸出长度预留了现场拆装闸板密封件的操作空间，无需拆解整体组块即可完成易损密封件的更换作业，降低现场维护的作业强度。设备本体采用合金锻钢整体加工的结构设计，主通径流道做了圆滑过渡处理，减少高压流体流经时的冲蚀磨损，闸板总成的密封胶芯采用耐油、耐温的改性橡胶材质，可适配常规油基、水基钻井液的长期浸泡，同时在闸板前端设计了金属辅助密封结构，在胶芯出现轻微磨损时仍能维持密封性能。各液压控制接口统一布置在组块侧部的同一区域，方便现场液压管线的排布与连接，避免管线交叉干扰操作，本体上预留的测压、泄压接口可在作业过程中实时监测闸板腔室压力，也可在关井后完成安全泄压操作，适配不同井深、不同地层压力的钻采作业工况，既可以作为钻井作业的主防喷器组使用，也可搭配变径法兰适配修井作业的井口压力管控需求。
