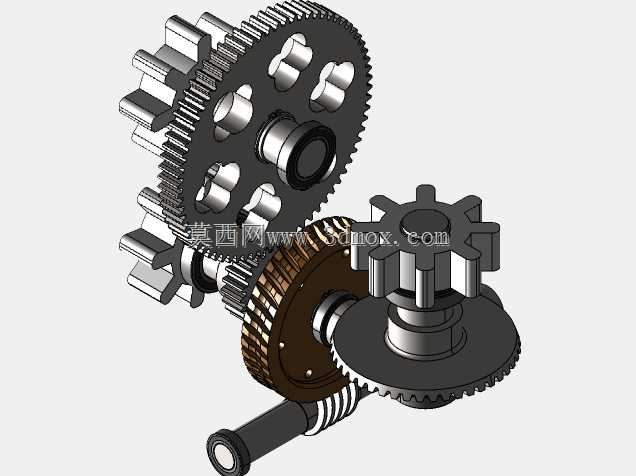

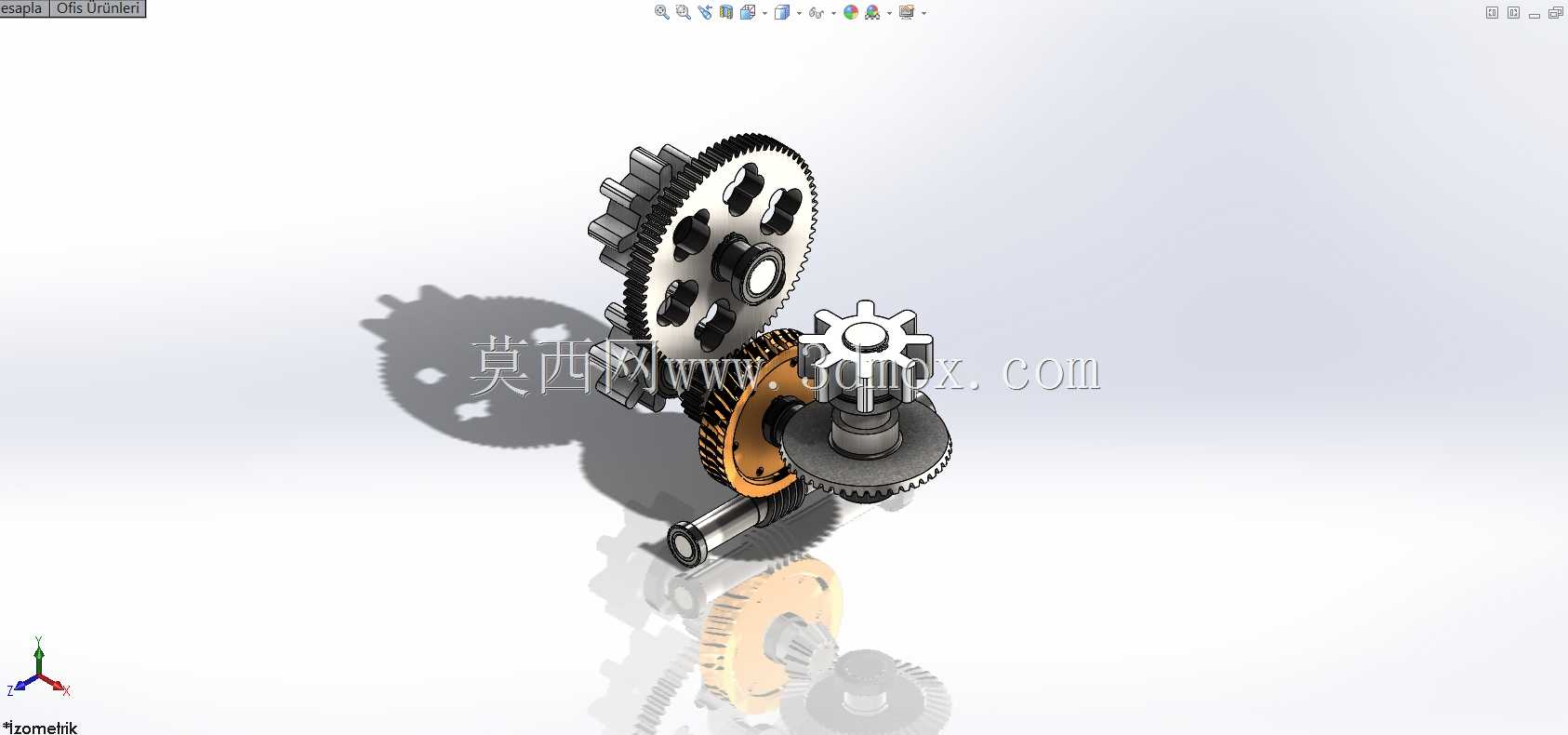

交错轴蜗杆锥齿轮组合传动结构

这套传动结构核心解决交错轴之间的动力换向与扭矩传递需求，在轻工输送设备、小型自动化进给机构、精密仪器传动链中都有广泛适配场景，尤其适合输入轴与输出轴呈空间垂直交错、需要同时实现大传动比减速与换向的工位。从实际装配逻辑来看，蜗杆部分采用渐开线齿形设计，与啮合的蜗轮齿面接触重合度更高，相比普通圆柱齿轮交错传动，运转时的冲击载荷更小，传动平稳性更优，能有效降低中低速工况下的传动噪音。锥齿轮段采用直齿锥齿形，主要承担动力输出端的换向衔接，齿向参数经过匹配调校，可保证与前端蜗轮输出轴的同轴度误差控制在装配允许范围内，避免额外的偏载磨损。设计过程中优先考虑了安装边界的适配性，整套齿轮组的轴向安装尺寸经过紧凑化处理，输入端蜗杆的轴伸长度、输出端锥齿轮的安装定位轴肩尺寸都预留了标准轴承位与密封件安装空间，不需要额外改动安装机架即可适配常规的小型减速箱体。齿部参数匹配时兼顾了传动效率与自锁特性，当蜗杆导程角调整到合适区间时，可实现反向自锁，避免输出端负载反拖输入端造成的设备误动作，这一特性在垂直升降类的小型输送工位中实用性极强，能省去额外的制动结构，压缩设备整体成本。实际选型应用时，可根据负载扭矩调整齿宽参数，重载工况下可适当增加蜗轮齿圈宽度提升接触强度，轻载高速工况则可适当减小齿厚降低转动惯量，提升传动响应速度。整套结构的啮合间隙可通过输入端轴承端盖的调整垫片进行微调，装配时不需要额外配磨齿面，维护便捷性较好，适配日常设备维护的快速拆装需求。各齿轮的定位轴径采用标准公差带设计，与常规深沟球轴承、推力轴承的适配性强，不需要定制特殊规格的配套轴承，能有效降低备件采购成本。
