差速齿轮箱内部传动结构三维设计

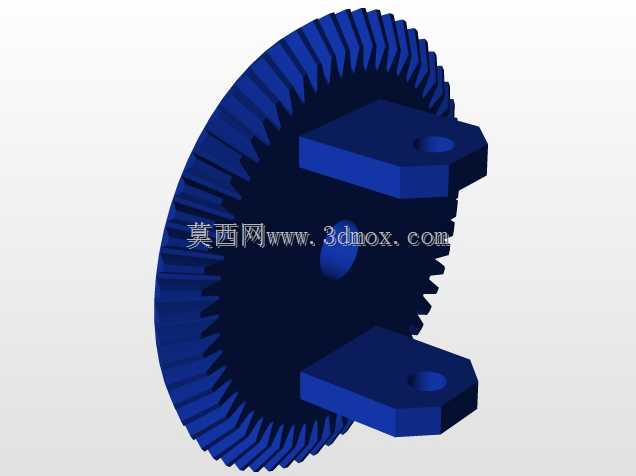

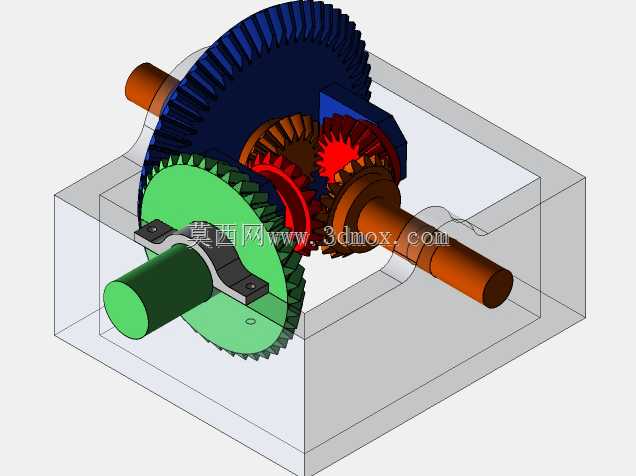

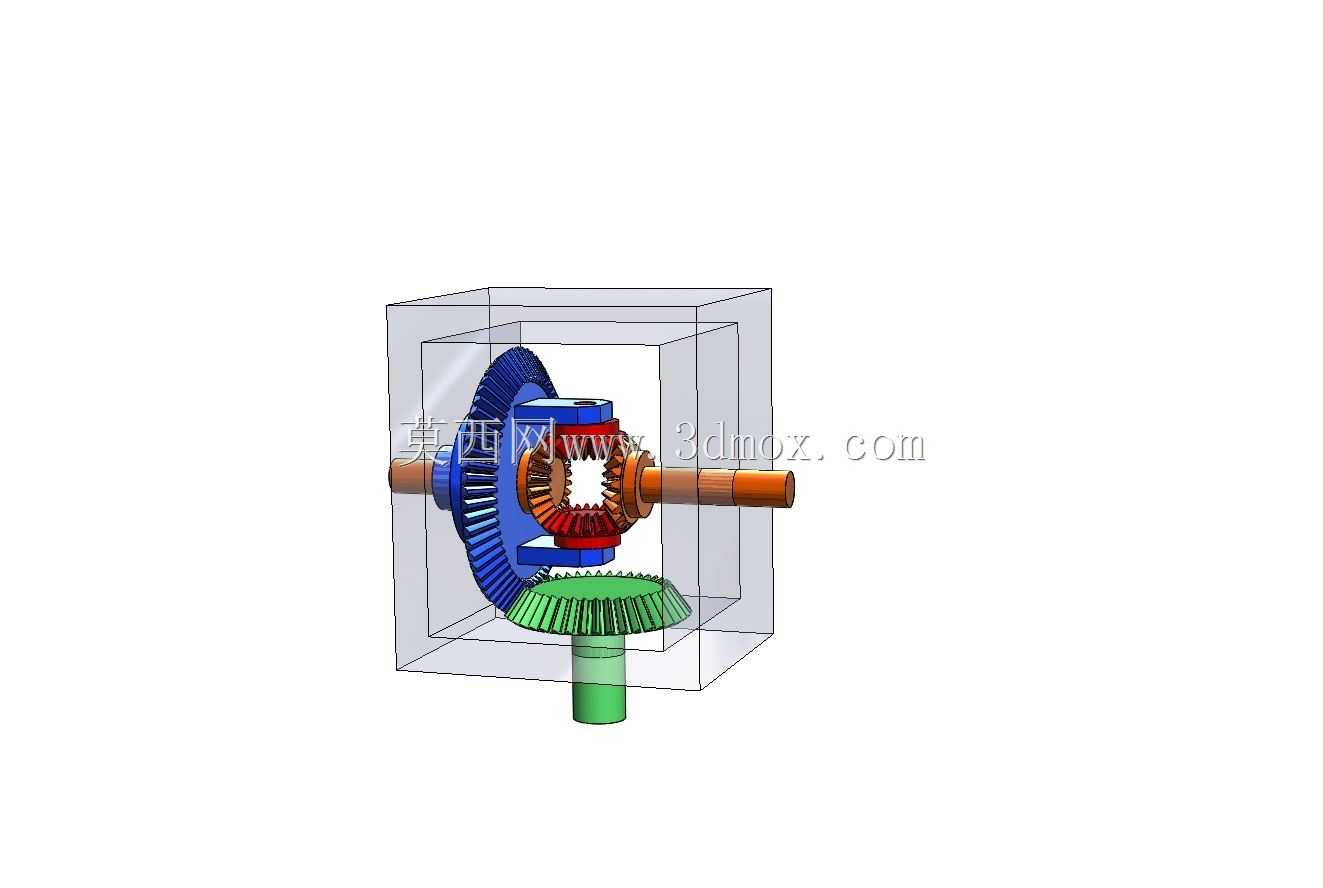

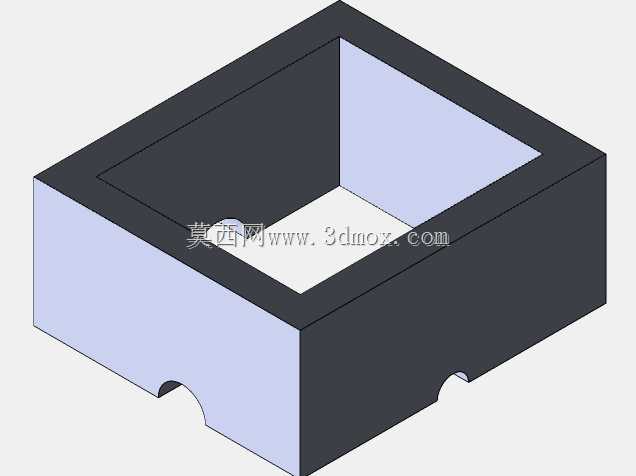

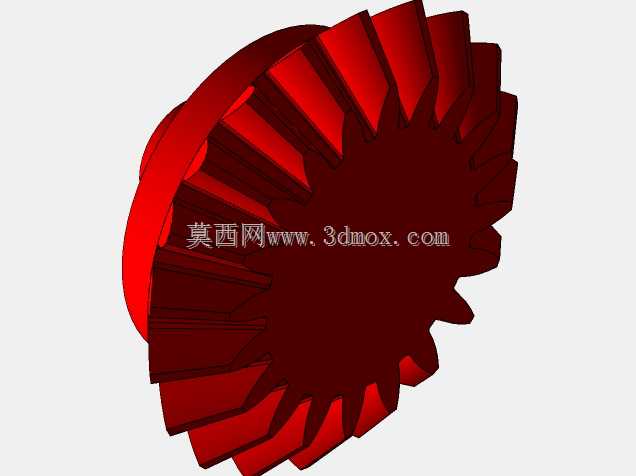

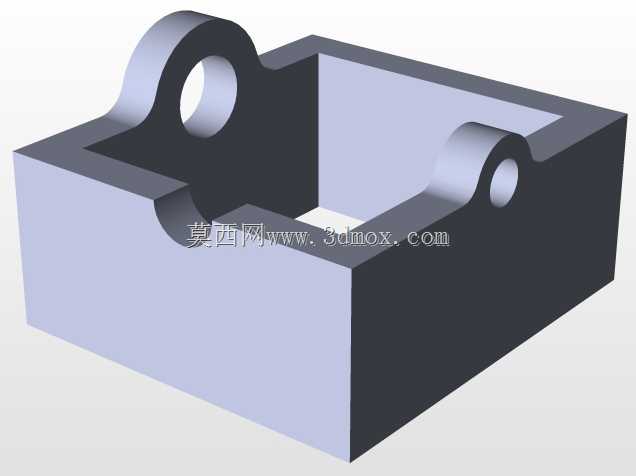

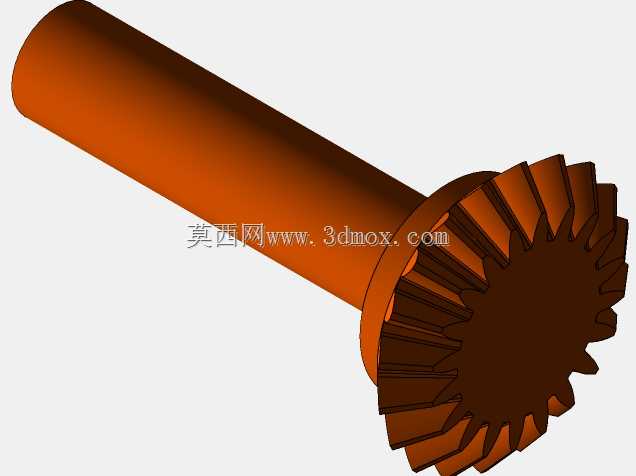

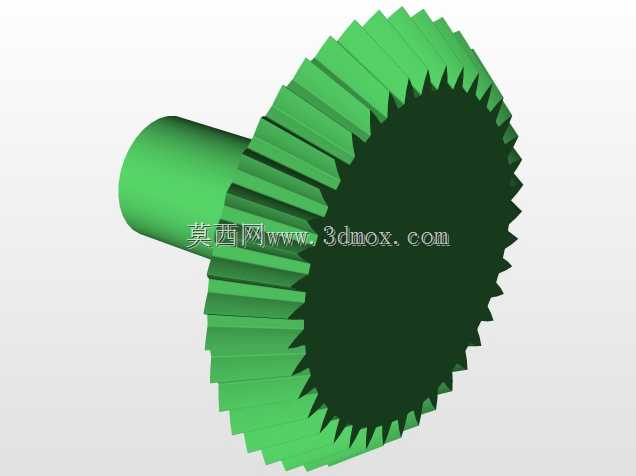

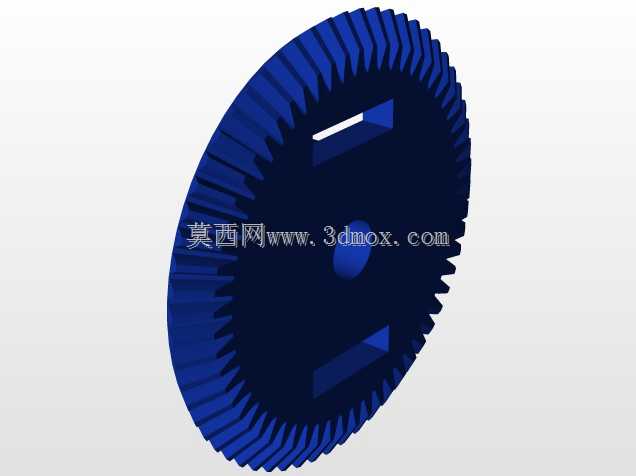

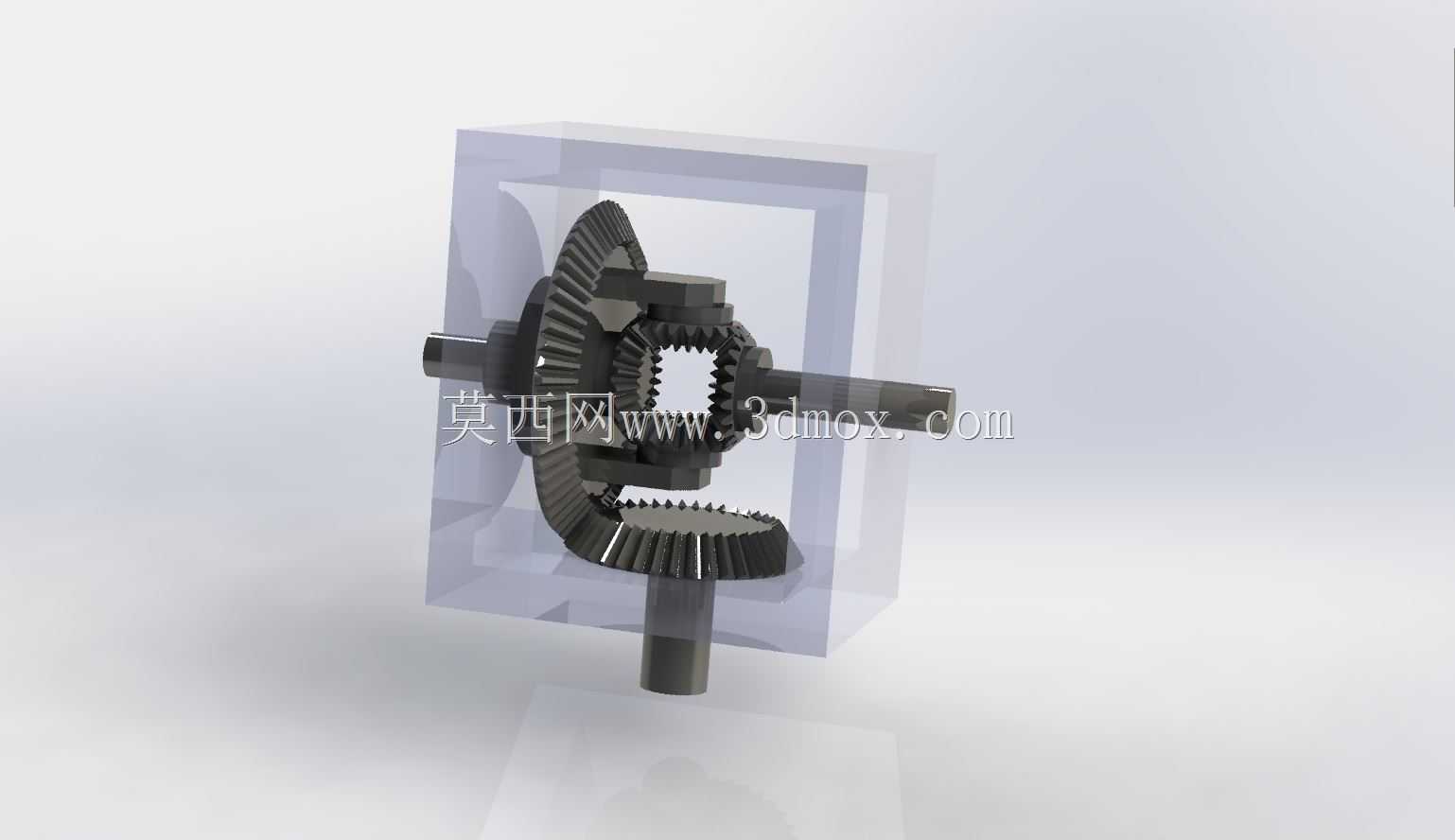

差速齿轮箱是轮式行走设备传动系统中承担动力分流与转速差调节的核心部件，广泛应用在需要两侧驱动轮存在转速差的行走场景中，比如车辆转弯时，内侧车轮转弯半径更小、行驶距离更短，外侧车轮转弯半径更大、行驶距离更长，若两侧驱动轮刚性连接同步转动，就会出现轮胎滑磨、传动件过载、转向卡滞的问题，差速齿轮箱正是为解决这一工程痛点设计的传动单元。从结构设计逻辑来看，这套差速结构采用对称式锥齿轮传动布局，核心包含差速器壳体、两个半轴锥齿轮、四个行星锥齿轮以及对应的行星齿轮轴、支撑垫片等部件，动力从主减速器从动齿轮输入到差速器壳体后，会通过行星齿轮轴带动行星齿轮公转，当两侧驱动轮行驶阻力一致时，行星齿轮不会发生自转，动力会均匀分配给两侧半轴齿轮，带动两侧车轮同步转动；当两侧车轮行驶阻力存在差异，比如转弯、单侧车轮行驶在湿滑路面时，行星齿轮会在公转的同时绕自身轴线自转，自动调整两侧半轴齿轮的转速，让两侧车轮以不同转速转动，既保证动力持续输出，又避免轮胎与地面的滑动摩擦，提升行走稳定性与轮胎使用寿命。在安装边界设计上，差速器壳体采用半透明包覆结构做可视化展示，实际工程应用中壳体为高强度铸钢或球墨铸铁材质，需要匹配主减速器的安装法兰、半轴的花键规格、桥壳的安装定位止口，整体安装尺寸需要和驱动桥的内部空间完全适配，行星齿轮与半轴齿轮的啮合间隙、垫片的预紧厚度都需要在装配时做精准调整，避免出现啮合异响、打齿、传动效率下降的问题。这套三维结构完整还原了差速齿轮箱的内部传动关系，每一组锥齿轮的齿形参数、啮合位置、轴系支撑结构都按照实际工程应用的装配关系搭建，既可以作为传动结构教学的演示模型，帮助初学者理解差速器的动力传递逻辑，也可以作为轮式行走设备传动系统设计的参考结构，设计人员可以根据实际的动力输入扭矩、半轴输出转速要求、安装空间限制，对齿轮模数、齿数、壳体外形尺寸做对应调整，匹配不同吨位、不同使用场景的行走设备传动需求。在实际工况中，差速齿轮箱需要承受动力输入带来的冲击载荷，尤其是设备起步、急加速、单侧车轮打滑时，齿轮啮合面会承受较大的瞬时载荷，因此在结构设计时，行星齿轮与半轴齿轮的齿面都需要做硬化处理，支撑垫片采用耐磨材质，壳体的轴承安装位需要保证足够的同轴度，避免长期运行后出现轴系偏磨、齿轮偏载的问题。这套模型将内部传动结构做了无遮挡展示，能清晰看到每一个传动部件的相对位置与装配关系，不需要拆解实体就能直观理解差速动作的实现原理，对于结构设计人员梳理传动逻辑、校验装配干涉、优化结构布局都有实际的参考价值。
