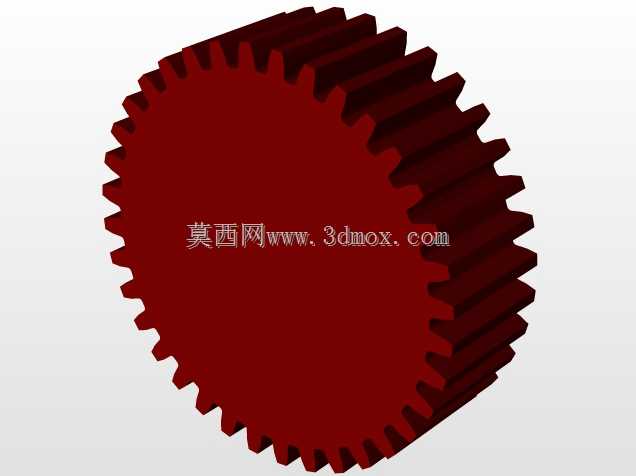

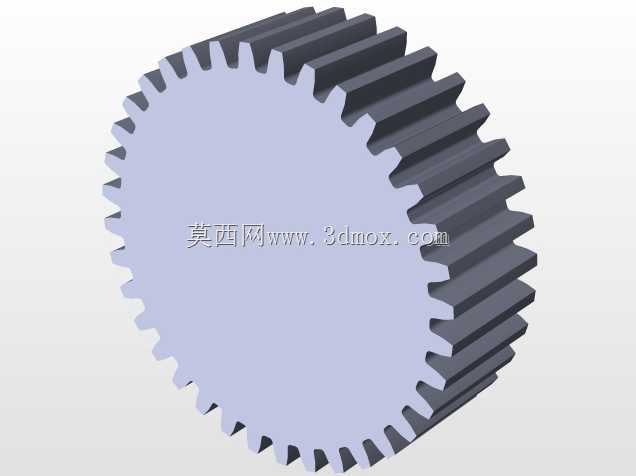

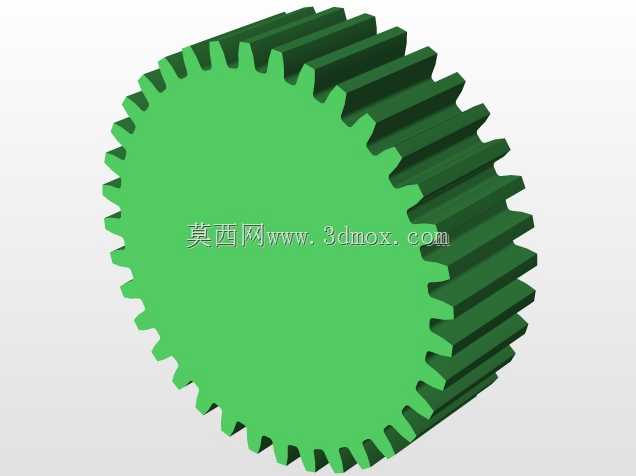

参数化渐开线直齿圆柱齿轮结构设计

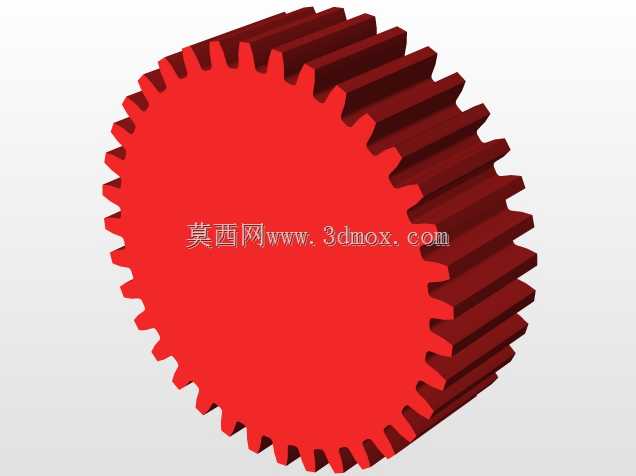

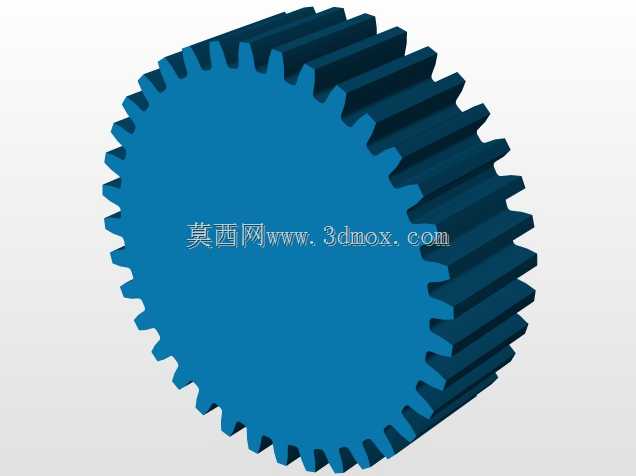

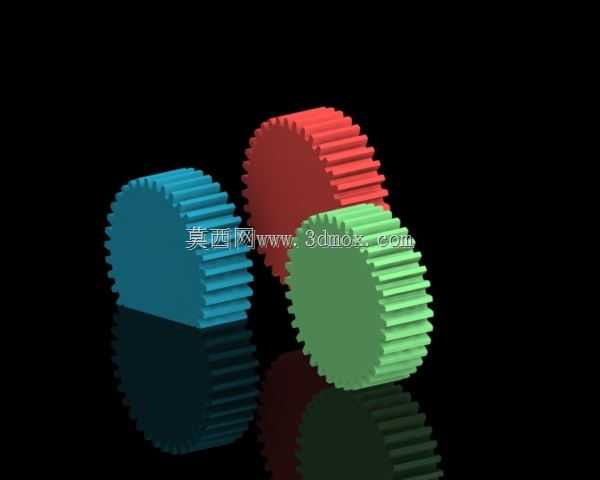

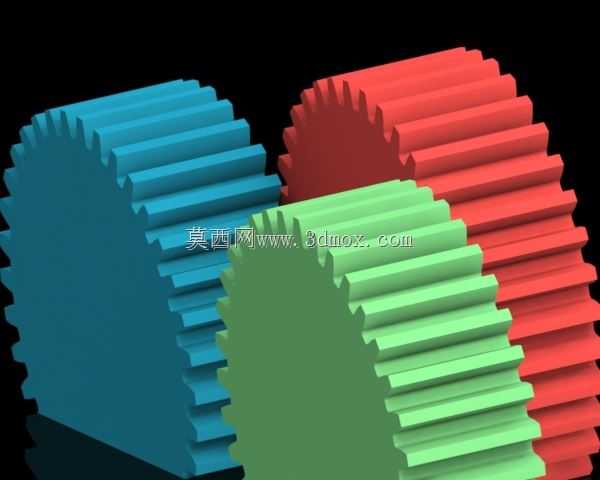

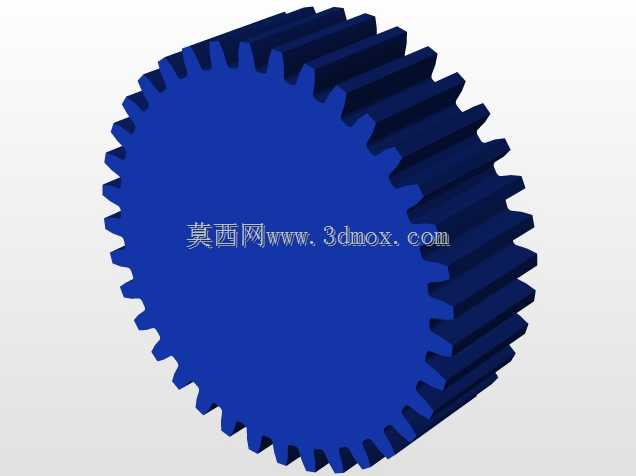

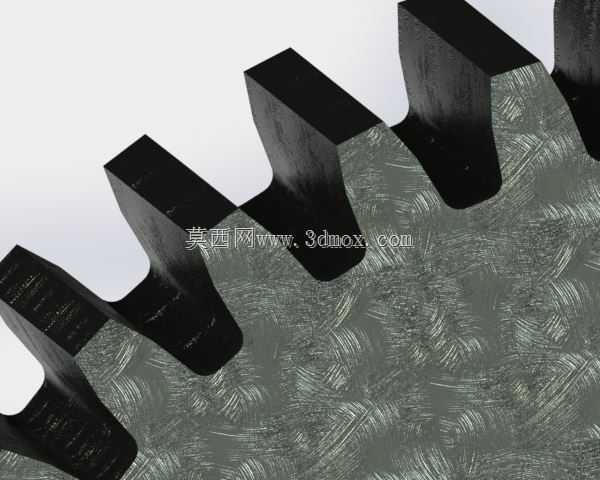

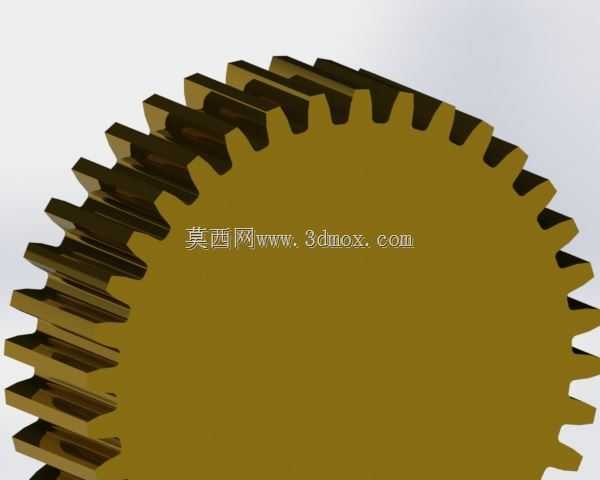

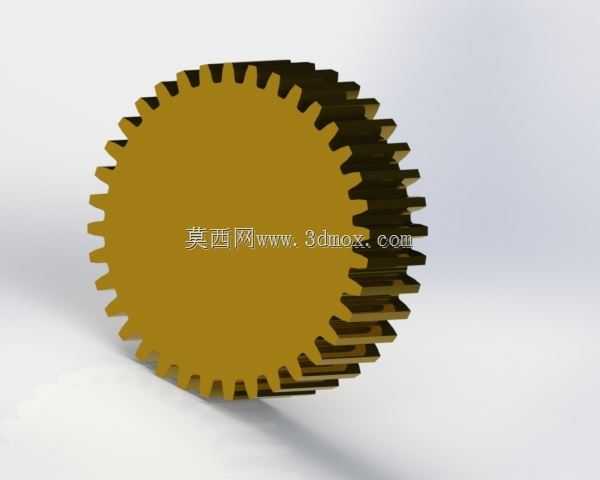

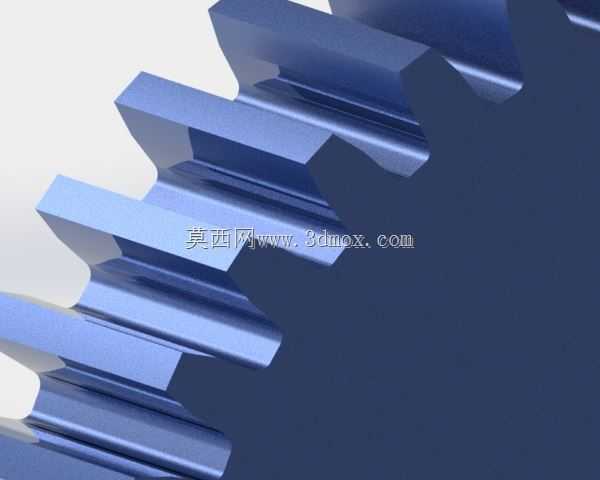

在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围最广的动力传递元件，从普通输送线的减速单元、小型机床的主轴进给箱，到农用机械的动力分配结构、轻工设备的传动副，都能看到这类齿轮的应用场景。这类齿轮的核心作用是在平行轴之间传递恒定转速比的旋转动力，没有轴向分力的特性让它的支撑结构设计更简单，轴承选型时无需额外考虑轴向载荷的补偿，装配调整的难度也远低于斜齿轮、锥齿轮等其他齿形的传动件。做这个齿轮的三维结构时，首先要明确的是安装边界约束：齿轮的内孔直径要和适配的传动轴径做公差配合，通常根据载荷等级选H7/k6或者H7/m6的过渡配合，轮毂的轴向长度要比配合轴段的长度短1-2mm，避免装配时齿轮端面和轴肩出现干涉，同时要预留出键槽的加工位置，平键的规格要根据传递扭矩的大小核算，确保键侧的挤压应力在许用范围内。齿形部分的设计核心是渐开线的生成逻辑，建模时通过参数化方程驱动齿廓曲线，只要调整模数、齿数、压力角、齿顶高系数、顶隙系数这些核心参数，就能快速生成不同规格的齿形，不需要重复绘制齿廓曲线。齿宽的确定要结合齿轮的支撑跨距，通常齿宽系数取0.2-0.4倍的分度圆直径，齿宽过大会导致载荷沿齿向分布不均，容易出现偏载断齿的问题，齿宽过小则会让齿面接触应力超标，加剧齿面磨损。轮缘和腹板的结构要根据齿轮的外径尺寸调整，小尺寸的齿轮可以做成实心结构，大直径的齿轮要做腹板减重，甚至可以设计成齿圈和轮毂装配式的结构，节省贵重金属材料的同时降低加工难度。实际建模过程中要注意齿根的过渡圆角处理，不能做成尖锐的直角，否则齿根处的应力集中系数会大幅提升，在交变载荷作用下很容易从齿根位置萌生疲劳裂纹，最终导致断齿失效。齿顶的倒角也要按照工艺要求做出C0.5到C2的倒角，避免装配时齿顶边缘和配对齿轮的齿根发生磕碰，也能去除热处理后的氧化皮和锐边，防止安装调试时划伤操作人员。这类直齿轮的传动效率通常能达到98%以上，因为没有轴向滑动摩擦，发热量比斜齿轮更小，在闭式润滑的工况下长期运行的维护成本更低，适合中低速、中等载荷的固定速比传动场景。建模时还要考虑后续加工的工艺性，比如插齿、滚齿的退刀空间，内孔和端面的粗糙度要求，热处理后的变形预留量，这些细节如果在三维建模阶段没有考虑到位，后续出工程图或者做数控加工编程时就会出现很多问题，甚至导致加工出来的零件无法正常装配使用。
