单级圆柱齿轮减速装置结构设计

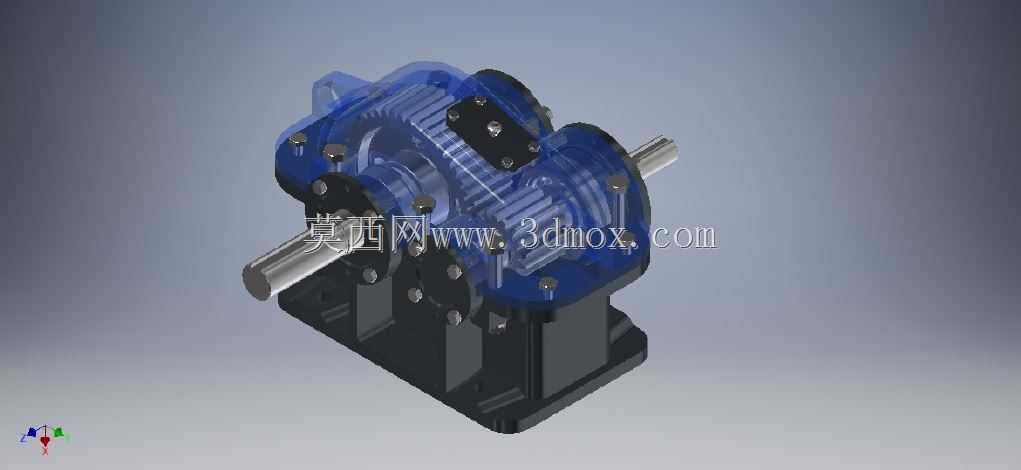

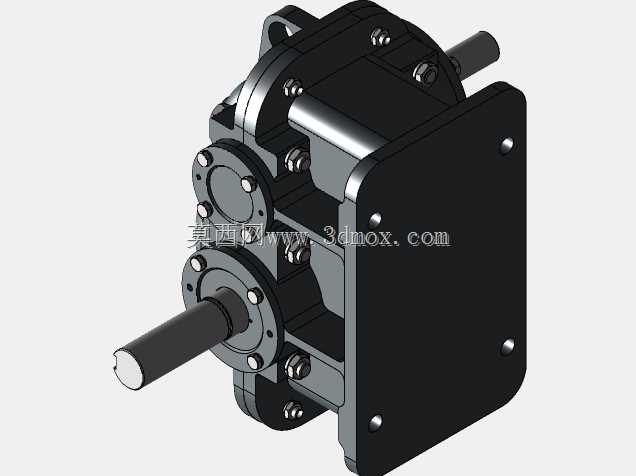

这款一级圆柱齿轮减速装置，是机械传动系统里的核心配套部件，主要作用是匹配原动机与工作机之间的转速差，同时放大输出扭矩，适配各类需要低转速大扭矩输出的工况场景。从结构设计来看，采用平行轴直齿圆柱齿轮传动布局，输入轴与输出轴平行布置，箱体内腔预留了充足的齿轮啮合空间，同时兼顾了润滑油的存储与飞溅润滑路径，齿轮啮合区域的油液可以随着齿轮转动被带到各个啮合面与轴承位置，无需额外配置复杂的润滑管路，降低了日常维护的复杂度。箱体采用剖分式结构设计，上下箱盖通过螺栓组紧固连接，结合面做了精密铣削加工，保证装配后的密封性能，避免运行过程中润滑油渗漏，同时也方便后期检修时直接拆开上盖，对内部齿轮、轴承等易损件进行检查更换，无需完全拆解整个设备与外接管路。输入输出轴均采用阶梯轴设计，轴肩位置精准定位轴承与齿轮的安装位置，轴端伸出箱体的位置配置了密封件，既可以阻挡外界粉尘、碎屑进入箱体内部污染润滑油，也能防止箱内润滑油顺着轴面泄漏。安装底座采用一体化铸造结构，预留了标准化的安装螺栓孔，安装时可以直接通过螺栓固定在设备机架的安装平面上，底座的支撑筋板结构做了加厚处理，能够承受齿轮传动过程中产生的径向与轴向载荷，避免运行过程中出现箱体共振或者位移的情况。从实际应用场景来看，这类一级减速装置常配套在小型输送设备、轻工机械、实验台架传动系统中，传动效率高，结构简单可靠，维护成本低，适合传动比需求在3-6区间的动力传输场景。设计过程中充分考虑了装配工艺性，所有零部件的加工公差都按照通用机械传动的标准公差等级选取，齿轮参数经过啮合校验，保证传动过程平稳，噪音控制在工业设备允许的范围内，轴承选型匹配了轴系的载荷特性，能够承受长期运行的径向载荷，保证设备的使用寿命。箱体外部的观察结构可以直观看到内部齿轮的啮合状态，方便日常巡检时快速判断设备运行是否正常，无需拆开箱体就能初步排查故障。
