固定管壳式换热设备结构设计方案

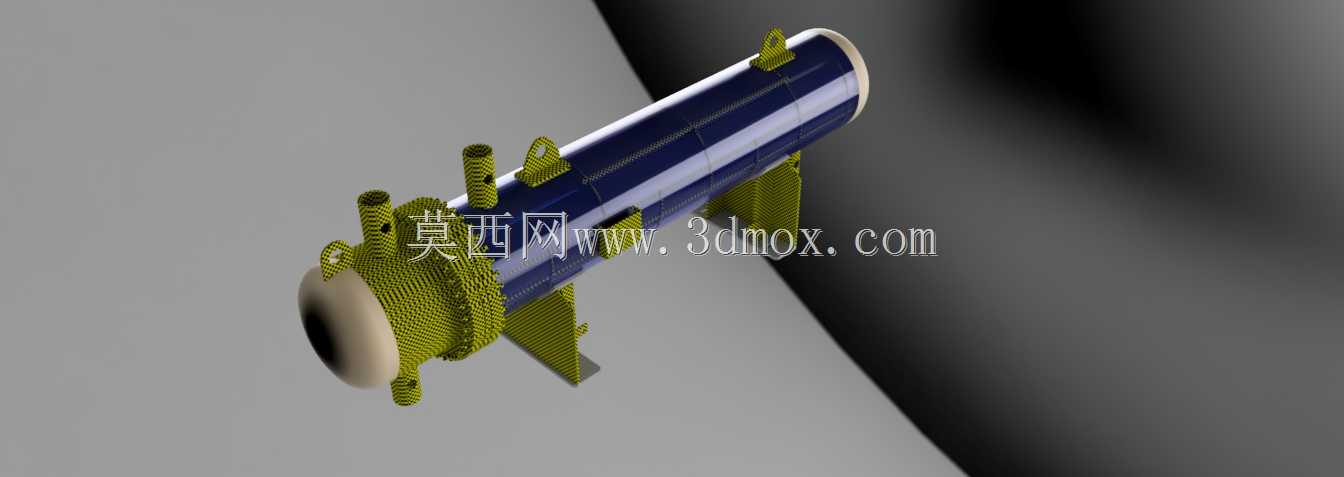

在化工、能源、暖通及工业制冷领域，管壳式换热设备是应用占比最高的间壁式传热单元，本次呈现的固定管壳式结构，主要面向中低压工况下的液-液、汽-液换热场景，可作为工艺系统中的冷却器、加热器、冷凝器使用，适配多数常规工业流体的热量传递需求。从结构设计逻辑来看，该设备采用卧式安装布局，主体承压壳体为圆柱形筒体，两端配置标准椭圆形封头，管板与筒体、封头采用法兰螺栓连接结构，既保证承压边界的密封可靠性，也方便后期抽出管束开展检修、清洗作业。筒体外部沿轴向均匀布置多组鞍式支座，支座的安装间距经过挠度校核，可避免满液工况下筒体产生过大弯曲变形，同时支座上预留的地脚螺栓孔匹配常规工业设备安装基础的开孔规范，安装时无需额外定制转接底座。管束区域采用光滑换热管排布，折流板采用单弓形结构，折流板缺口高度与管间距经过流场仿真优化，可在保证壳程流体流速处于合理区间的前提下，尽可能降低壳程压降，减少配套输送泵的功率损耗。筒体上分布的多组接管分别对应管程进出口、壳程进出口、排液口、排气口及测温测压接口，所有接管的法兰规格均匹配对应管径的公称压力等级，可直接与现场工艺管道对接，无需额外配置变径接头。设备外部的吊耳结构经过承重校核，可满足整体吊装及管束单独吊装的承重需求，吊装点位的布置可保证起吊过程中设备重心平稳，避免管束受额外弯矩产生变形。保温支撑件沿筒体周向均匀布置，方便后期敷设保温层时固定保温材料，减少设备运行过程中的热量损耗。从安装边界来看，该设备的轴向长度、筒体直径及接管伸出长度均经过紧凑化设计，可适配多数中小型工艺车间的设备安装空间，鞍式支座的高度预留了底部排液管道的安装空间，无需额外抬高设备基础。在功能实现层面，该结构可实现两种流体的完全隔离换热，管程可走腐蚀性较强、易结垢的流体，壳程走清洁、换热系数较低的流体，通过折流板的扰流作用提升壳程流体的湍流程度，进而提升整体传热效率，设备的承压边界可满足常规中低压工况的强度要求，所有承压部件的壁厚均经过强度计算校核，可保证长期运行下的结构可靠性。
