APC12V7AH密封铅酸蓄电池结构设计

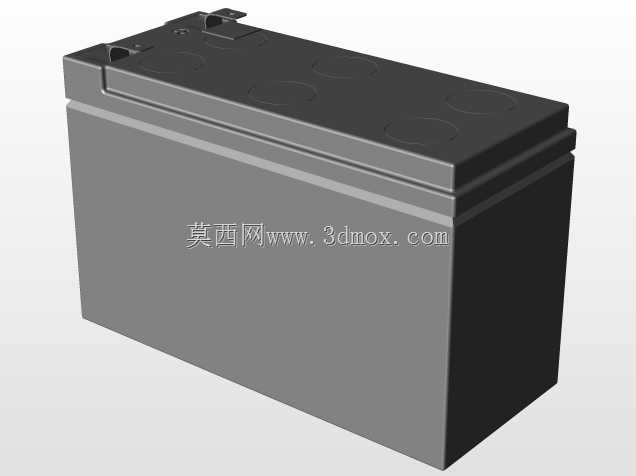

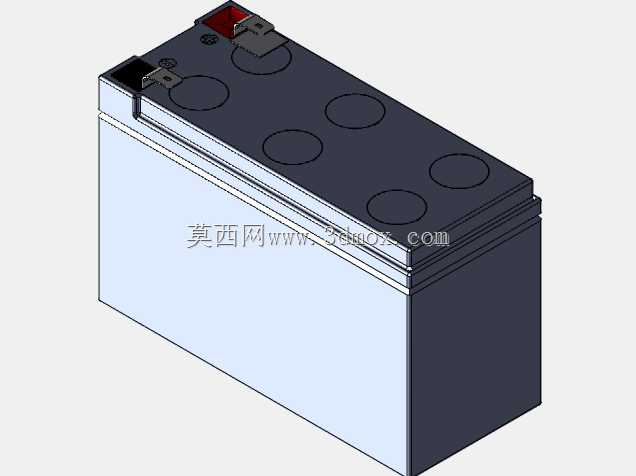

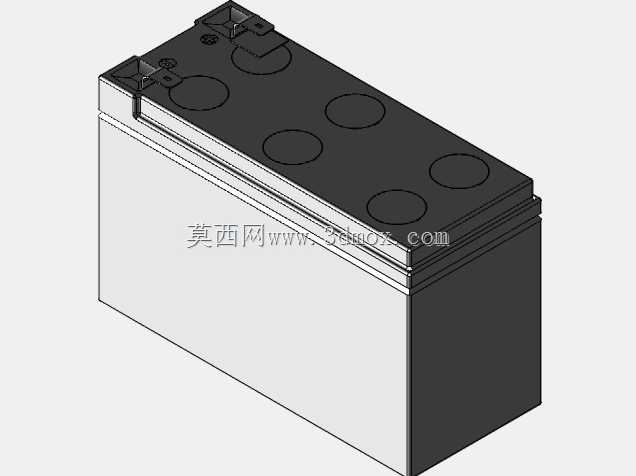

这款铅酸蓄电池的结构设计，首先要匹配不间断电源系统的内置安装需求，这类小容量阀控密封铅酸电池，大多用在桌面级UPS、小型安防后备电源、应急照明回路、小型通讯基站备电单元里，作为市电中断后的短时供电载体，需要在有限的机柜或设备仓空间内完成固定与接线，因此外形尺寸的公差控制是设计时的核心考量点之一。从结构上看，整体采用硬质ABS注塑外壳，壳体壁厚均匀控制在2.2-2.5mm区间，既保证内部极群、电解液容纳空间的结构强度，避免堆叠运输或安装受力时出现壳体开裂漏液，也不会因壁厚过大挤占内部储能组件的排布空间。顶部的接线端子采用内嵌式铜质嵌件设计，端子突出壳体顶面的高度控制在8mm以内，既方便接线端子的压接与螺丝固定，也能避免安装时端子与周边金属构件意外短接，端子周边设计有一圈高度3mm的挡边，可在接线操作时防止螺丝、金属碎屑掉落到壳体顶面引发极间短路。壳体侧面设计有内凹的防滑筋条，既方便人工搬运时的手持施力，也能在多电池并排安装时预留出0.5mm的空气间隙，避免长期充放电过程中热量积聚无法散出。设计过程中，首先要确定内部极群的排布空间，12V电池由6个单格极群串联组成，每个单格的腔室之间通过隔断筋完全分隔，隔断筋与壳体一体注塑成型，杜绝单格之间的电解液串流问题。壳体与上盖的连接采用超声波焊接工艺，焊接边的宽度设计为1.8mm，焊接后整个壳体形成完全密封的腔体，仅在顶部预留单向排气阀，当内部充电产生的气体压力达到阈值时，阀门自动开启泄压，正常状态下完全隔绝内部电解液与外部环境的接触，实现免维护使用的需求。安装边界方面，电池底部设计有四个定位凸点，可匹配UPS电池仓内的定位卡槽，安装时直接滑入卡槽即可完成水平方向的限位，不需要额外的固定压块即可避免设备移动时电池移位；接线端子的间距符合小型铅酸电池的通用安装规范，可兼容常规的快插接线端子与环形压接端子，不需要额外定制接线配件。这类密封铅酸电池的设计，还要考虑长期静置使用的场景，壳体的密封可靠性直接决定电池的使用寿命，因此上盖与壳体的焊接路径全程无断点，排气阀的密封胶圈采用耐酸橡胶材质，避免长期接触酸雾出现老化失效。外壳表面的标签区域预留了平整的贴面，可粘贴参数标识与警示标识，不会因为壳体表面的筋条导致标签起翘脱落。从结构建模的角度来看，所有的倒角、拔模角度都严格匹配注塑工艺的要求，壳体外侧的拔模角度控制在1.5度，内侧筋条的拔模角度不小于1度，确保注塑生产时可以顺利脱模，不会出现粘模导致的壳体缺陷。
