通风划线盘式制动系统三维结构模型

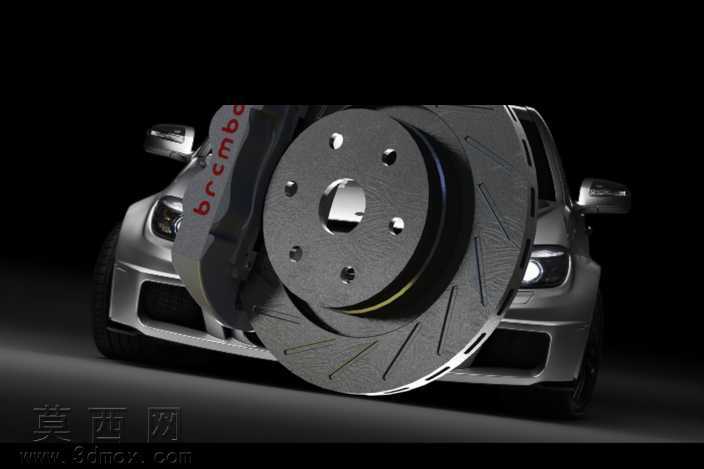

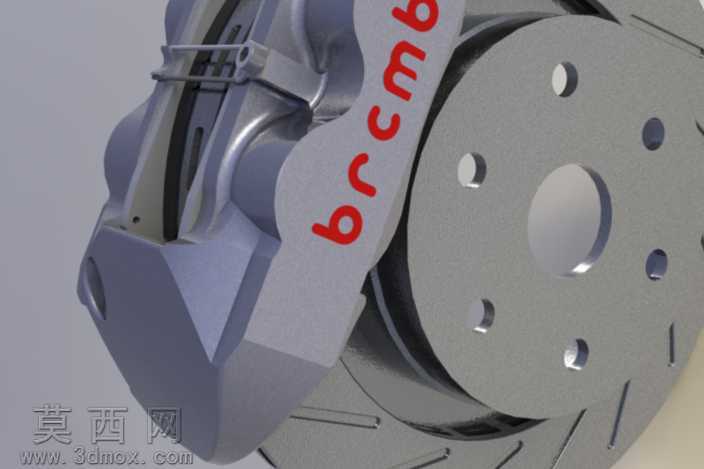

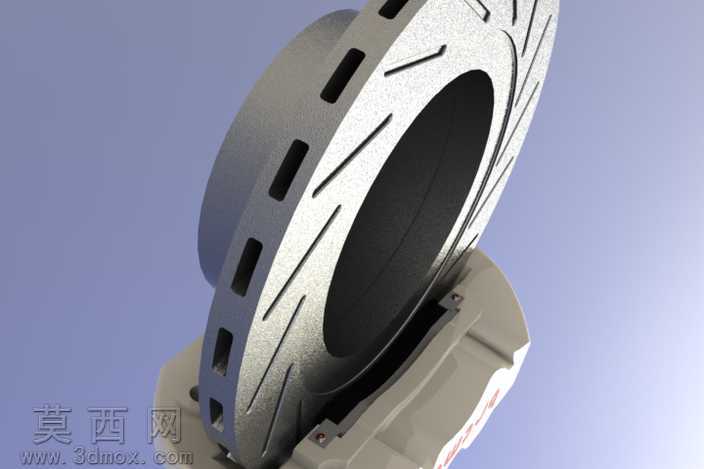

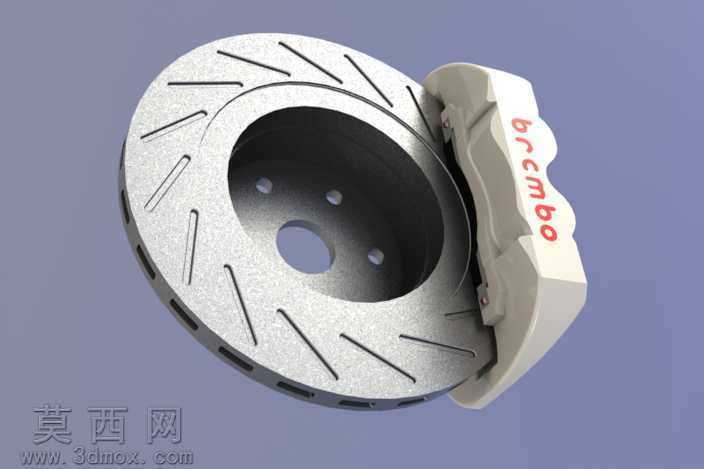

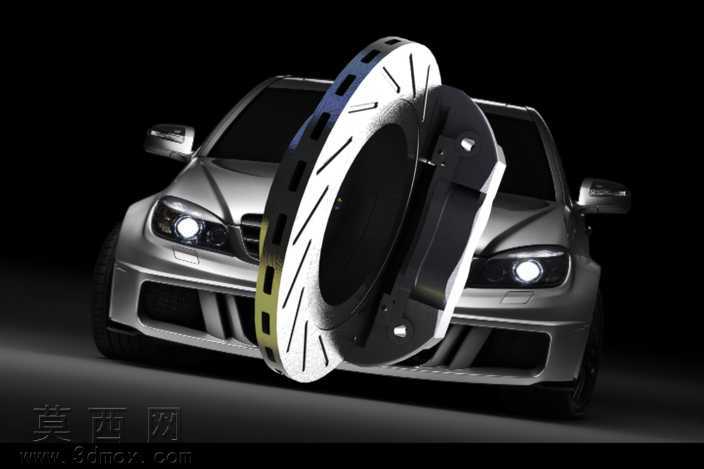

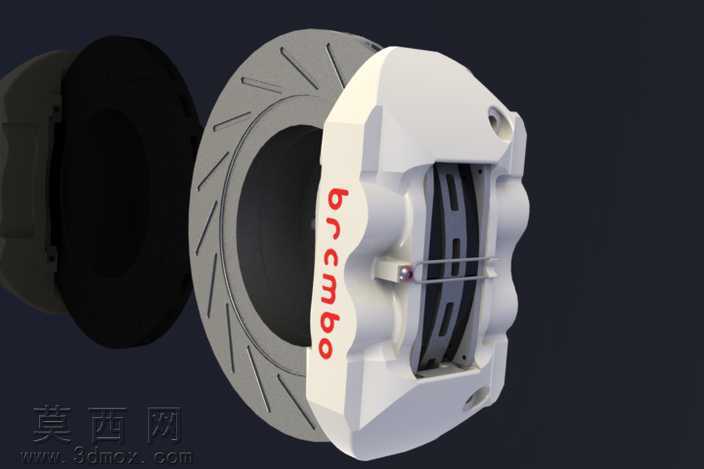

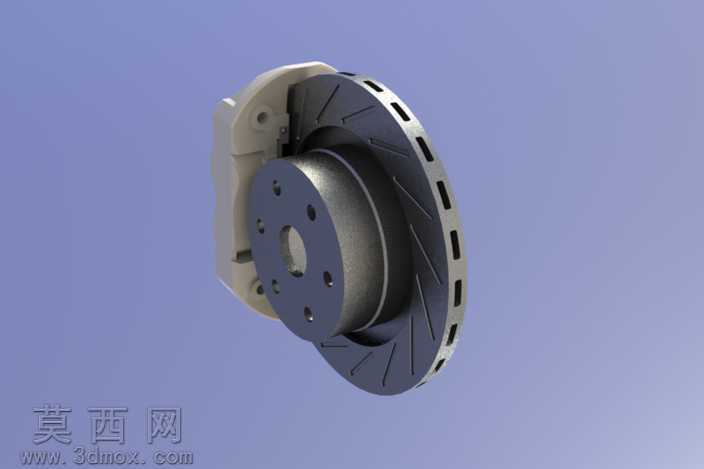

本模型为汽车通风划线盘式制动系统的三维建模成果，建模阶段严格参照量产高性能制动组件的真实尺寸比例完成结构搭建，首先完成制动盘基体的特征构建：针对通风划线盘的双层夹腔通风结构，先绘制内外环形基体草图，通过拉伸命令生成基础盘体，再通过阵列切除命令完成盘面斜向散热划线的均匀排布，划线角度参考量产性能刹车盘的15度倾斜设计，兼顾制动过程中粉尘排出与散热气流导向的功能需求，盘体内部的通风导流筋采用径向弧形设计，通过曲面放样命令完成筋条特征构建，确保相邻筋条形成的通风道可以在盘体旋转时形成泵风效应，快速带走制动产生的热量。卡钳部分的建模采用分体式构建逻辑，先完成卡钳本体的壳体特征，通过抽壳命令预留内部活塞安装腔，再依次构建制动活塞、摩擦片背板、摩擦衬块、卡钳安装支架的独立特征，摩擦衬块表面做了贴合盘面弧度的曲面处理，确保制动时衬块与制动盘可以实现全接触面贴合，卡钳外侧的品牌标识采用凸台拉伸命令完成，还原真实产品的外观细节。材质与渲染阶段，制动盘采用铸钢材质参数，调整金属粗糙度参数还原铸铁盘体的哑光磨砂金属质感，盘面划线边缘做轻微倒角处理模拟真实加工痕迹，卡钳本体采用阳极氧化铝合金材质，调整漫反射与高光参数呈现硬质金属的细腻质感，摩擦衬块采用半金属摩擦材料的深灰哑光材质，卡钳表面的标识采用亮红色烤漆材质，与浅灰色卡钳本体形成鲜明视觉对比。场景布光采用三点布光法，主光源从侧上方打亮制动盘与卡钳的主体结构，勾勒出通风槽与划线的立体轮廓，辅光源补全暗部细节避免结构阴影死黑，环境光添加微弱的冷色调反射，凸显金属材质的反光特性，最终渲染效果清晰呈现整套制动系统的装配关系与结构细节，完整还原盘式制动器通过摩擦衬块夹紧制动盘，将车辆动能转化为热能实现制动的工作结构逻辑，可用于汽车制动系统结构教学、零部件设计参考等场景。
