双室结构空气制动执行气室三维设计

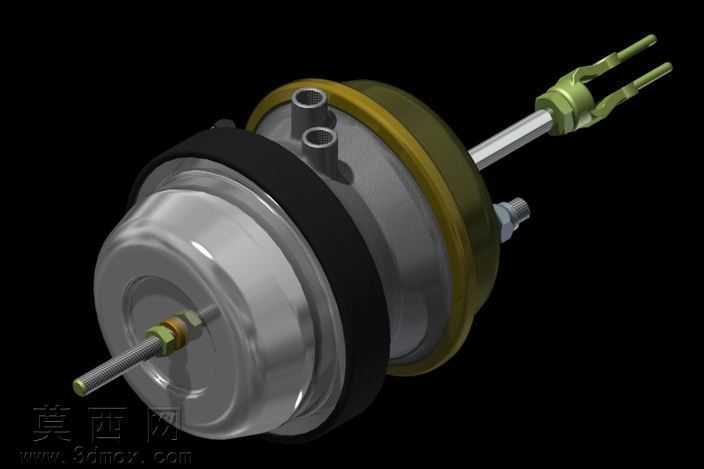

本作品为双室空气制动执行气室的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械产品正向设计逻辑，先完成核心功能结构的参数拆解，再逐部件开展特征建模与装配约束搭建。建模阶段首先梳理气室的核心功能逻辑：该部件依靠压缩空气作为动力源，通过双独立腔室的气压差推动推杆输出直线推力，实现制动动作的执行，因此建模时优先保证腔室的密封配合尺寸、推杆的同轴度、壳体的承压结构强度符合气动元件的设计规范。外观渲染阶段，针对气室的不同部件匹配了对应工业材质属性：金属冲压成型的壳体部件赋予哑光镀锌金属材质，还原金属冲压件的细腻磨砂金属质感与边缘冲压圆角特征；橡胶密封膜片部件赋予高弹性深色橡胶材质，表现橡胶部件的柔韧质感与密封唇边的细节结构；伸出的金属推杆部件赋予亮面镀铬金属材质，突出传动杆件的光洁加工表面；端部的连接接头部件赋予发黑处理金属材质，区分不同功能部件的表面处理工艺差异，整体渲染采用深蓝色渐变工业背景，搭配定向打光方案，清晰呈现部件的装配层次与结构轮廓，避免光影过强掩盖结构细节。结构设计上，模型完整还原了双室气室的全部核心结构：包含前后两个独立承压腔室、膜片复位弹簧组件、推杆传动组件、壳体卡箍紧固结构、气路接嘴结构、端部安装连接结构，所有部件间的装配约束完全按照实际产品的装配关系设置，可实现虚拟环境下的动作模拟，直观展示气压输入后推杆伸出、泄压后弹簧带动推杆复位的完整工作过程。设计过程中充分考虑了气动制动元件的实际工况需求，对腔室壁厚、卡箍扣合量、推杆导向长度、弹簧安装位尺寸等关键参数做了合理性校验，避免出现结构干涉、密封失效的设计问题，模型的各特征均保留可编辑参数，可根据不同制动推力需求调整腔室直径、推杆行程等核心参数，适配不同车型或设备的制动系统改装、设计验证需求，整体模型结构完整，细节还原度高，可用于制动系统原理演示、产品结构优化、虚拟装配教学等多种场景。
