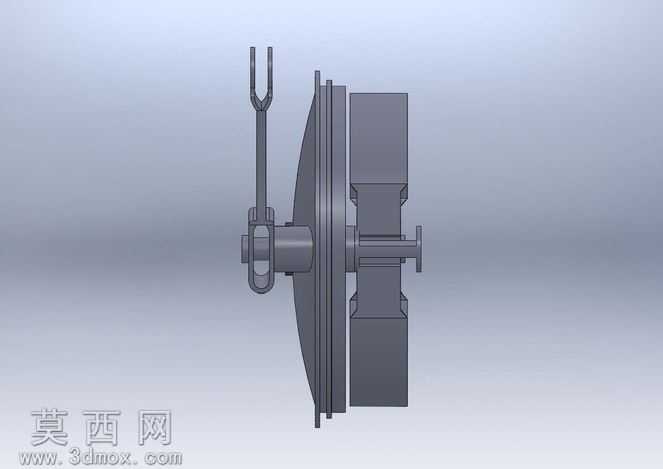

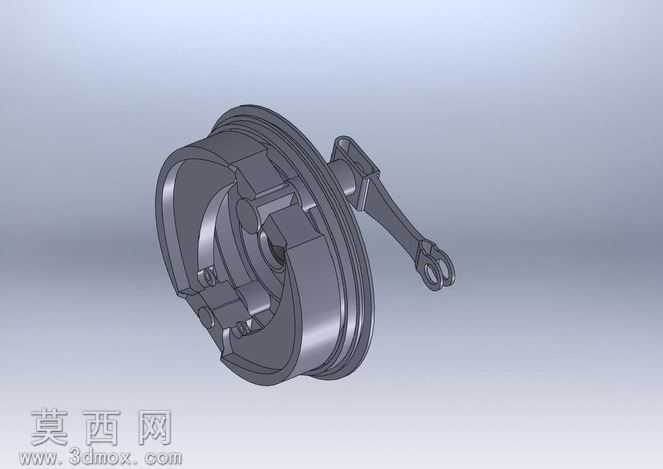

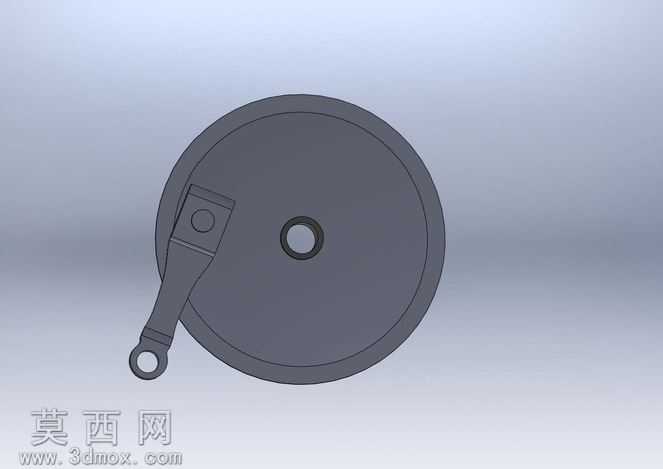

本作品为鼓式制动器核心部件刹车蹄片的完整装配三维设计,建模过程依托三维参数化设计软件完成,全程遵循机械设计装配逻辑,先完成单个蹄片、制动鼓、驱动摇臂、连接销轴、复位结构等独立零件的建模,再按照实际装配约束关系完成总装搭建。建模阶段对刹车蹄片的弧形摩擦面轮廓、蹄片基体的加强筋结构、摇臂的铰接孔位、销轴的配合公差带都做了精准还原,所有特征均采用参数化草图驱动,关键尺寸参考商用车鼓式制动器的通用设计规范设定,保证结构比例符合实际工业应用要求。材质渲染阶段,针对不同零件赋予对应材质属性:刹车蹄片的摩擦衬片部分赋予高摩擦系数的复合材料质感,呈现哑光深灰带细微颗粒的表面效果;蹄片金属基体、制动鼓、驱动摇臂等钢制零件赋予调质钢材质,添加轻微的金属反光与表面氧化质感;铰接销轴等标准件赋予表面镀锌的亮银色金属质感,整体渲染效果清晰区分不同功能部件,直观展现装配层次。结构设计上,完整还原了鼓式刹车蹄片的工作逻辑:两个对称布置的弧形蹄片一端通过铰接结构固定在制动底板对应位置,另一端与驱动摇臂的凸轮端接触,当摇臂受外力驱动转动时,会推动两个蹄片向外张开,使蹄片外侧的摩擦面与制动鼓内圆柱面紧密贴合,通过摩擦力实现制动减速效果,模型中预留了复位弹簧的安装位,可直观展现制动解除后蹄片回位的结构逻辑。设计过程中重点考量了摩擦面的接触弧度匹配度,保证蹄片张开后与制动鼓的接触面积符合制动效能要求,同时对摇臂的传动比做了合理优化,确保驱动端输入较小力矩即可在蹄片端获得足够的张开推力,所有零件之间的配合间隙都按照实际装配要求预留,避免出现运动干涉问题,整体模型可用于制动器结构教学、装配工艺演示以及后续的制动性能仿真分析基础模型使用。
