装配式管道调节塔工业结构设计

这款装配式调节塔主要应用于工业流体输送管网系统中，常作为暖通空调循环水、工艺介质输送管线的核心调节节点布设，在大型厂区动力管网、商业建筑中央空调水系统、集中供热换热站下游管线中都能见到这类设备的身影，承担着管线内介质压力调节、流量分配、杂质截留过滤的复合功能，区别于传统现场焊接制作的塔类构件，这款装配式结构在出厂前就完成了核心段的预组装，能大幅缩减现场安装的施工周期，降低现场焊接作业带来的防腐层破坏、焊缝质量不稳定等问题。

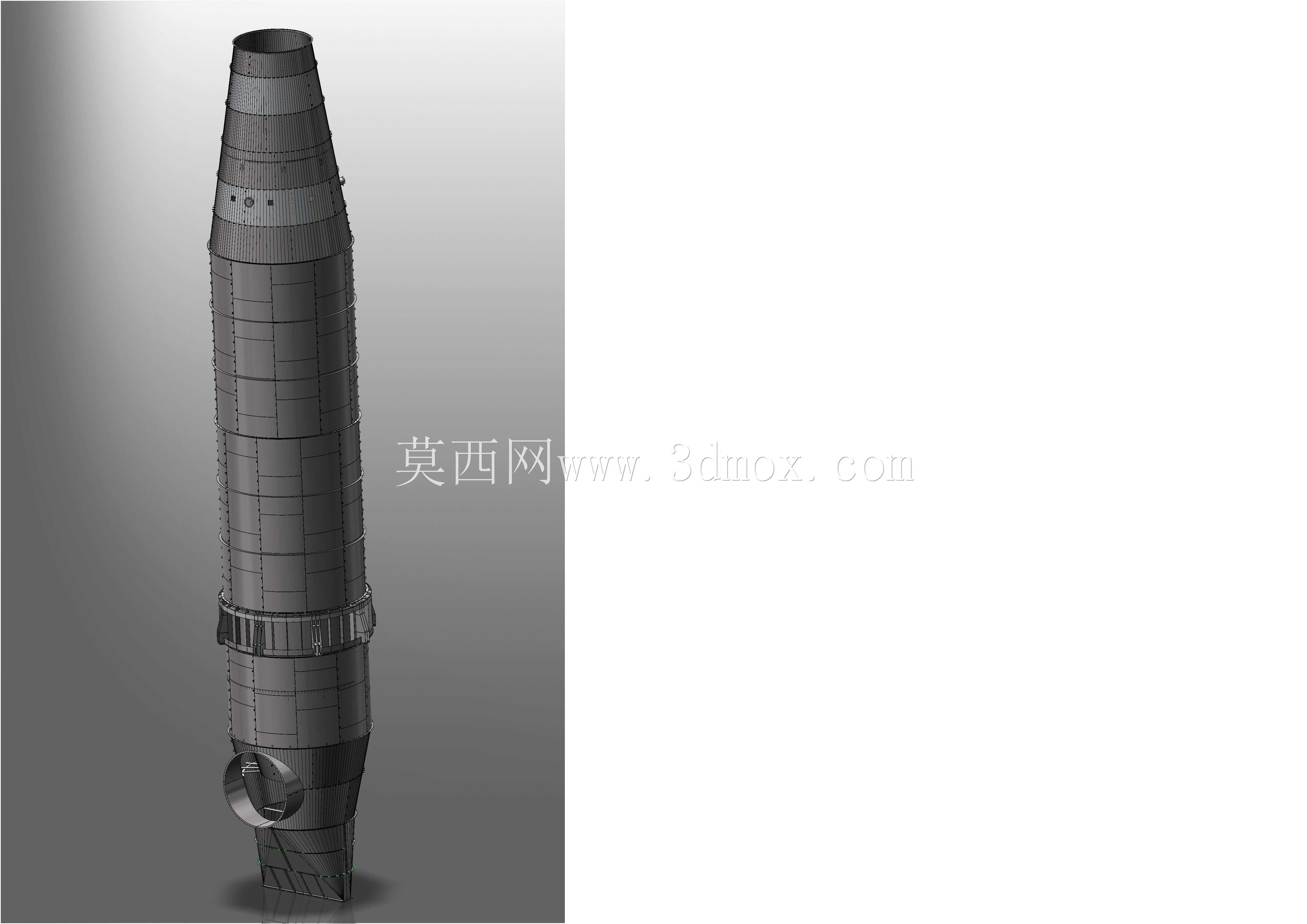

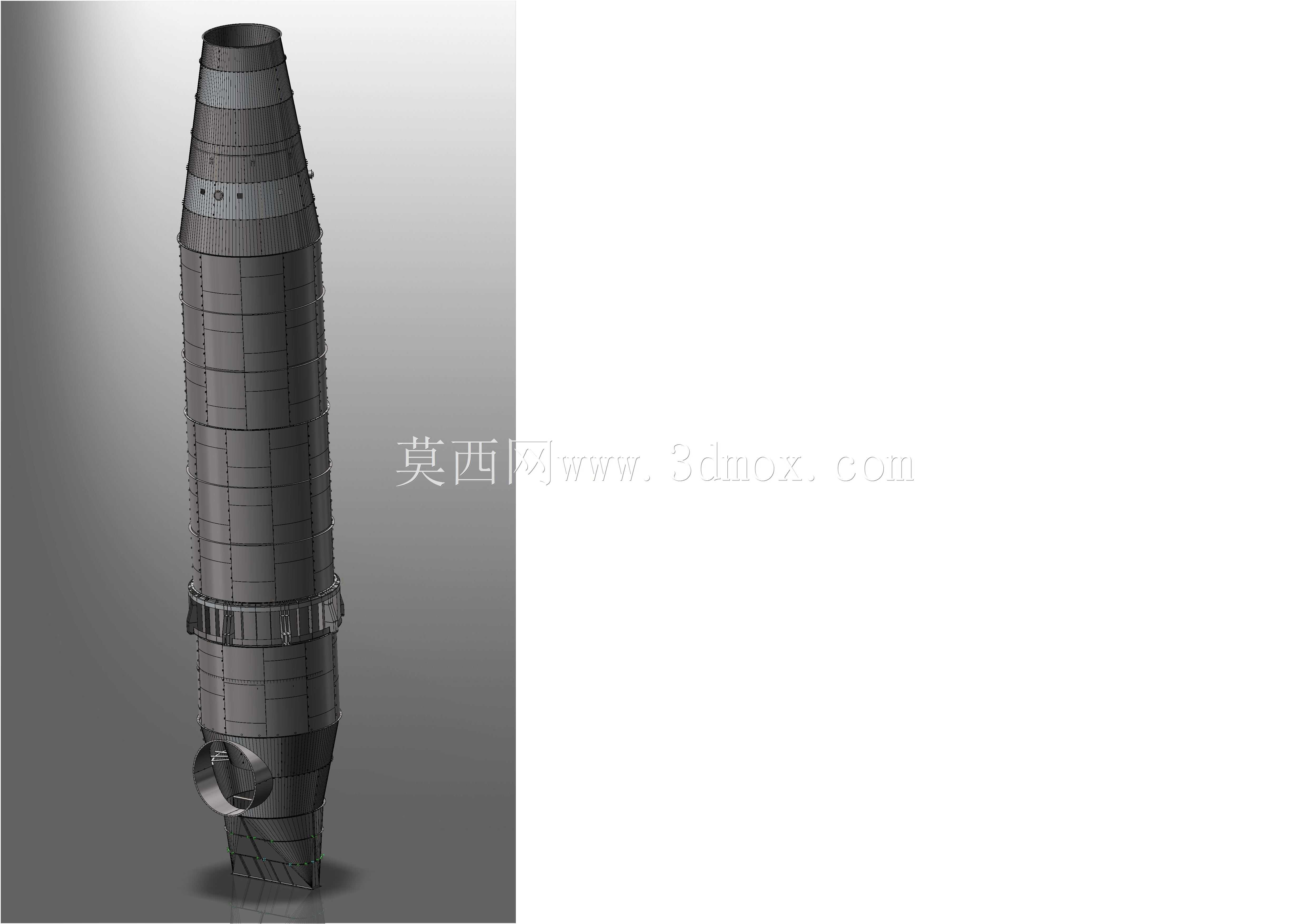

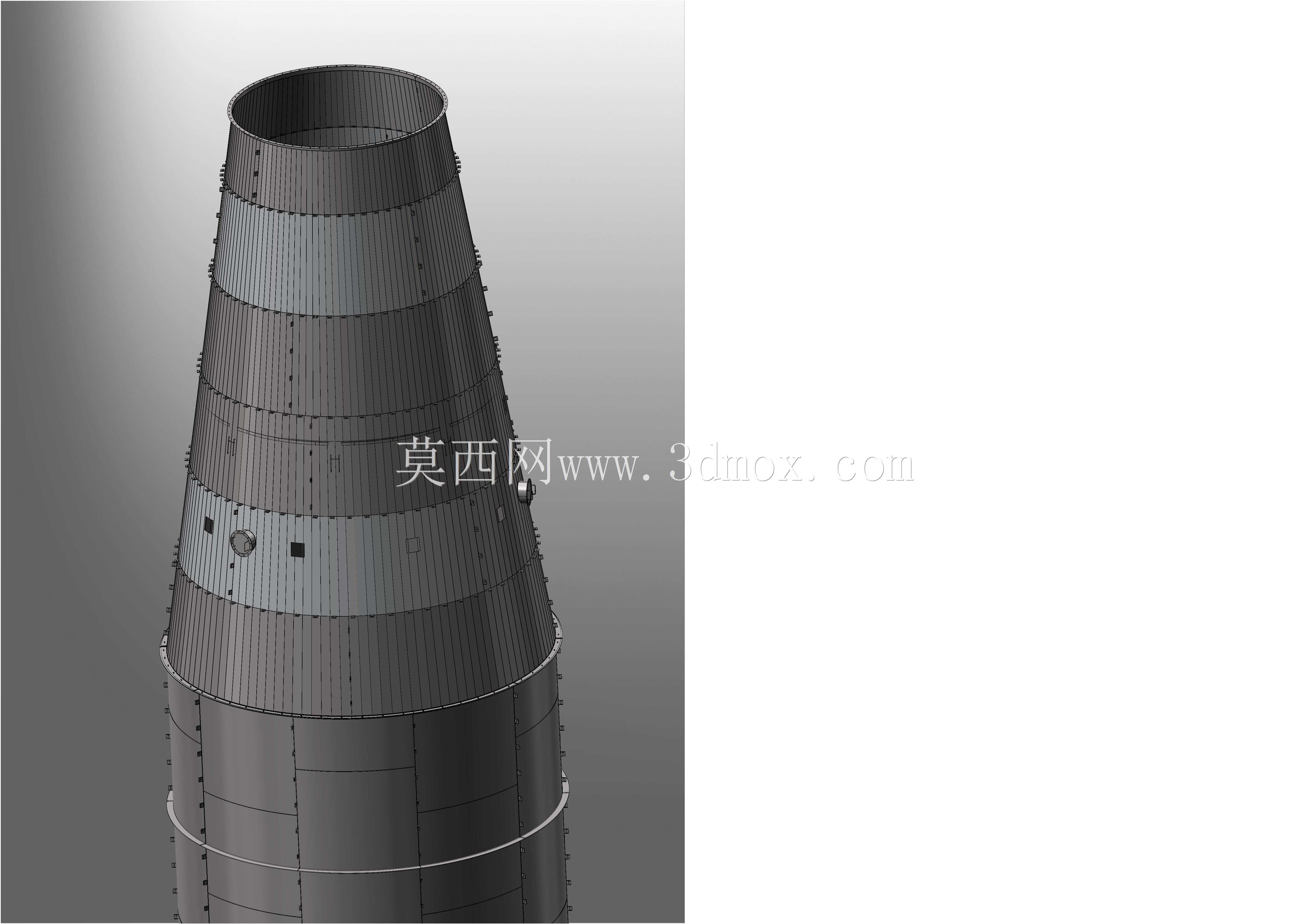

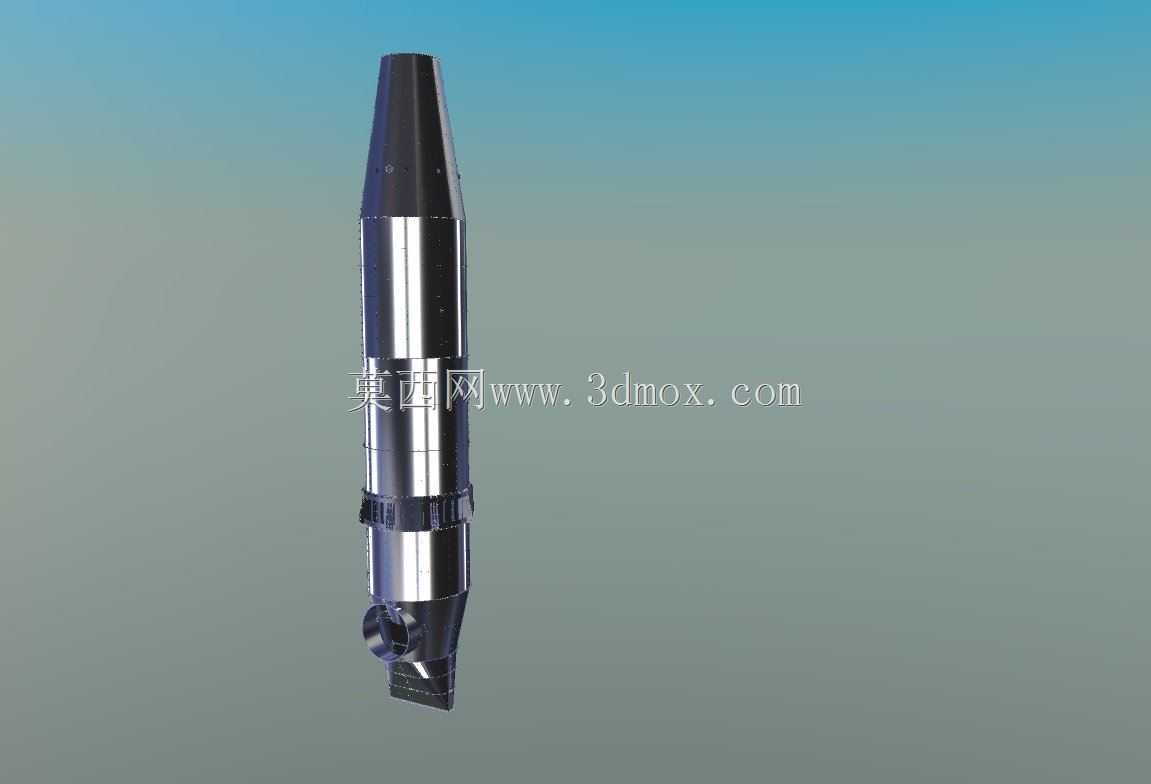

从结构设计逻辑来看，整塔采用分段式模块化设计思路，自上而下分别设置了介质缓冲段、多级调节构件安装段、过滤组件仓、底部对接接口段，各段之间采用法兰加密封垫片的连接形式，既保证了承压状态下的密封可靠性，也方便后期运维时拆解更换内部的过滤滤芯、调节阀芯等易损构件。塔体外壳采用变径锥段结合直筒段的外形设计，上部锥段的渐缩结构能让进入塔内的介质流速逐步降低，减少高速介质直接冲击内部构件带来的振动与冲蚀磨损，直筒段则预留了足够的内部空间布设过滤与调节组件，避免介质流道过窄造成的压损过大问题。

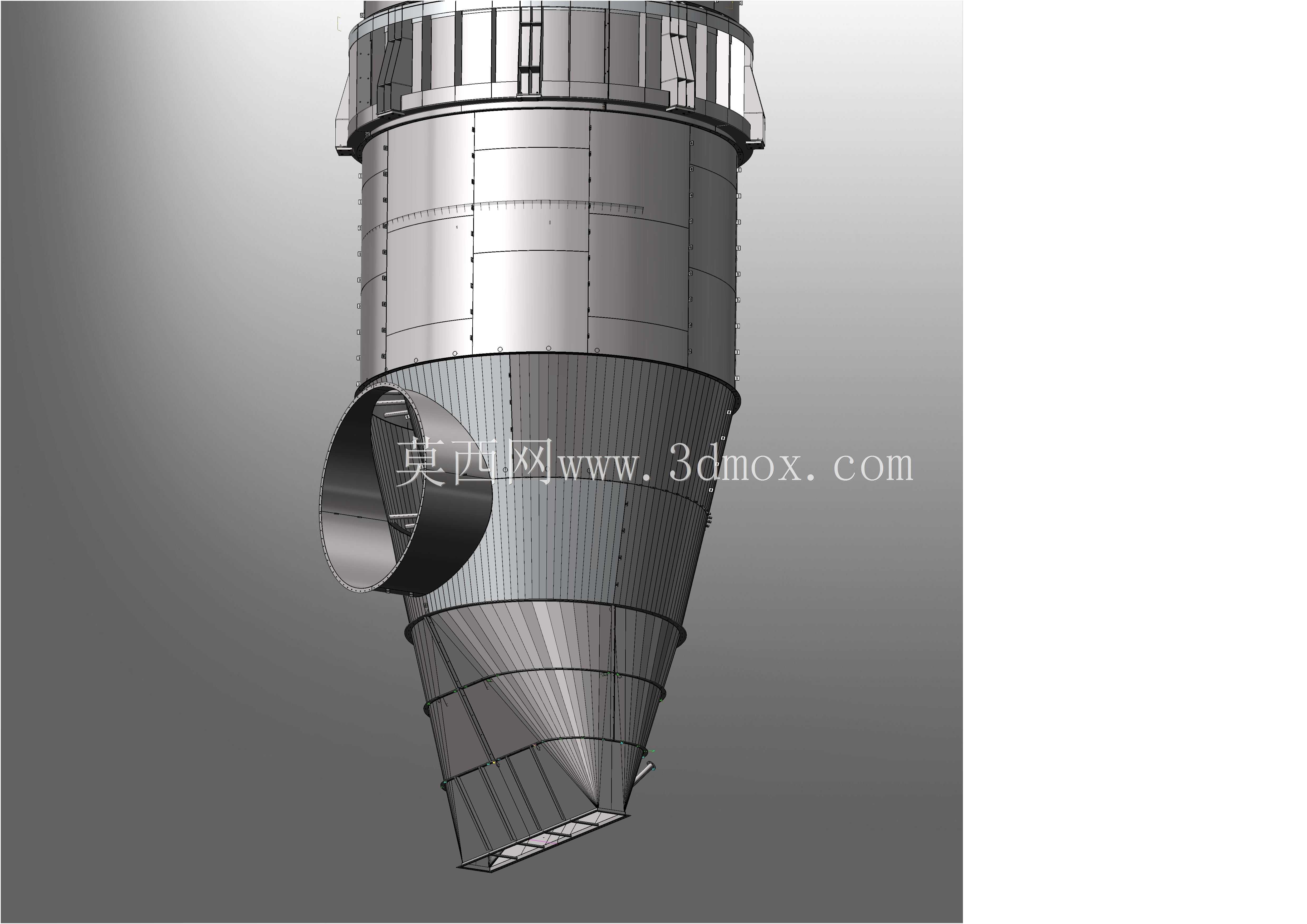

在安装边界方面，底部设置的侧向接口可直接与水平敷设的主管道对接，垂直段的安装高度需要结合现场管线的布设标高确定，设备周边需要预留不小于800mm的操作检修空间，方便后期开盖维护、更换过滤组件时的人员操作与构件转运。塔体外部设置的环形加强筋结构，能在不额外增加壳体壁厚的前提下提升整体结构刚度，降低设备承压运行时的壳体形变，避免长期运行出现焊缝疲劳开裂的问题。内部的过滤组件采用抽屉式安装结构，不需要完全拆解塔体就能完成滤芯的抽换作业，大幅降低了运维阶段的工作量，调节构件的执行端预留了标准安装接口，可根据现场控制需求选配手动调节手轮或者电动、气动执行机构，适配不同自动化等级的管线控制系统。

设计过程中充分考虑了流体在塔内的流场分布，通过调整内部挡板的布设角度，让进入塔内的介质先经过缓冲匀流再穿过滤层，避免局部流速过高造成过滤组件局部冲蚀过快，同时也能减少介质流经设备时的湍流噪声，适配对运行噪音有要求的民用建筑配套机房安装场景。
