拉杆式双作用标准气缸结构设计

在自动化生产线、工装夹具、轻工包装设备的气动回路里，这类拉杆式双作用气缸是最常见的直线执行元件，承担着工件推送、夹具夹紧、工位切换、闸门启闭这类需要往复直线出力的作业任务，相比液压执行元件，它的介质是洁净压缩空气，无需复杂的回油管路，响应速度快，动作过程无油污污染，很适合食品包装、电子装配这类对环境洁净度有要求的生产场景。

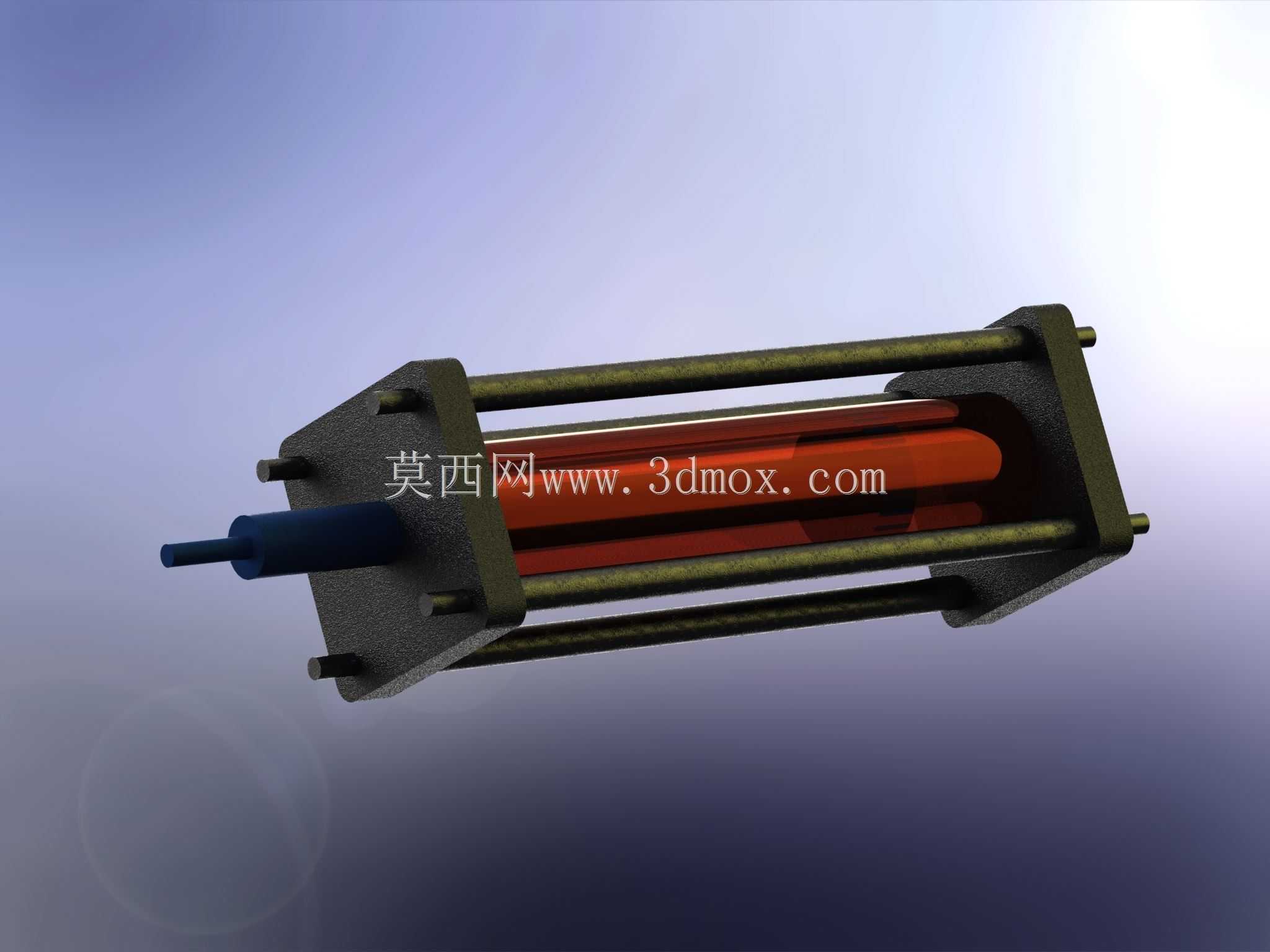

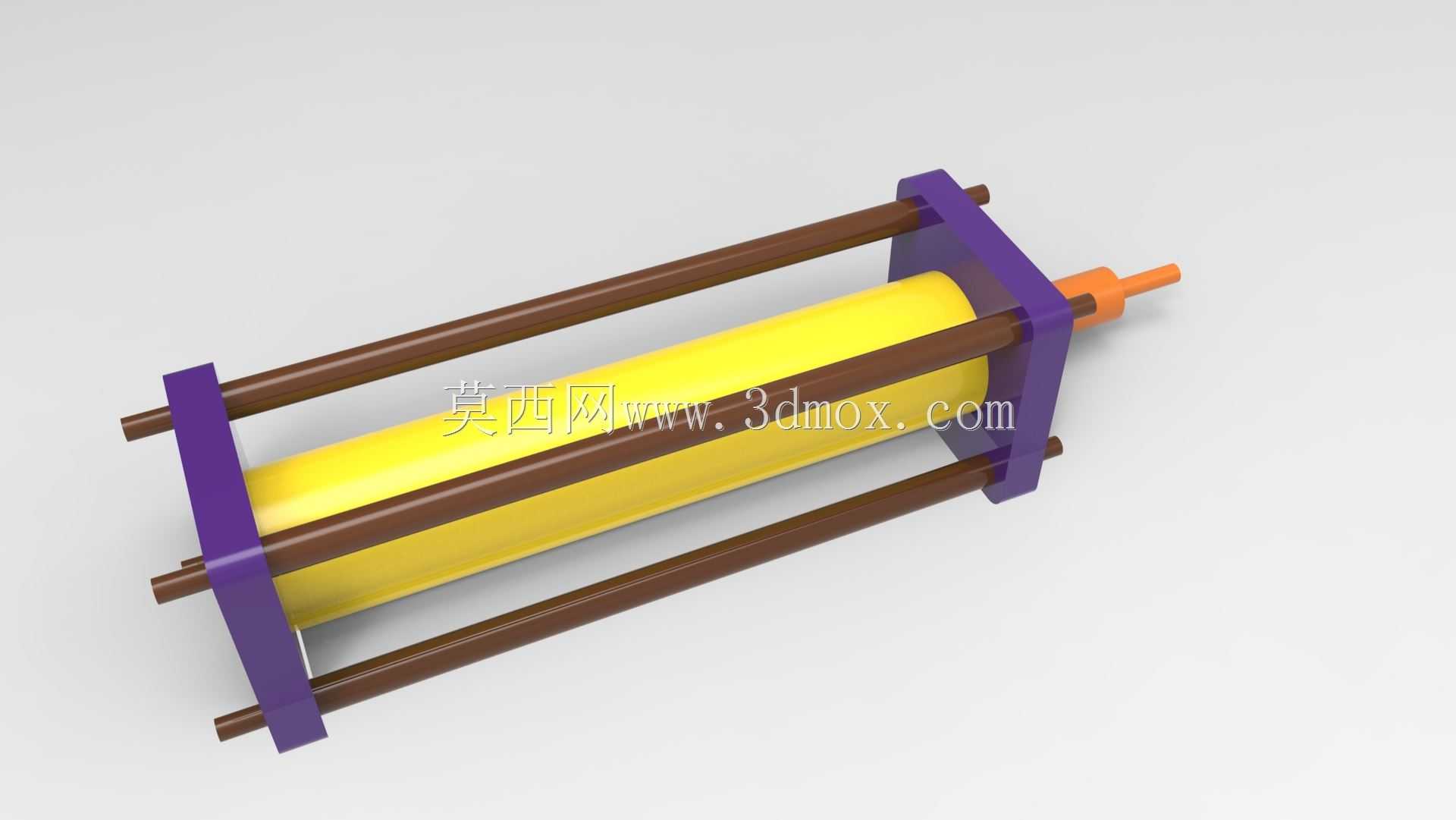

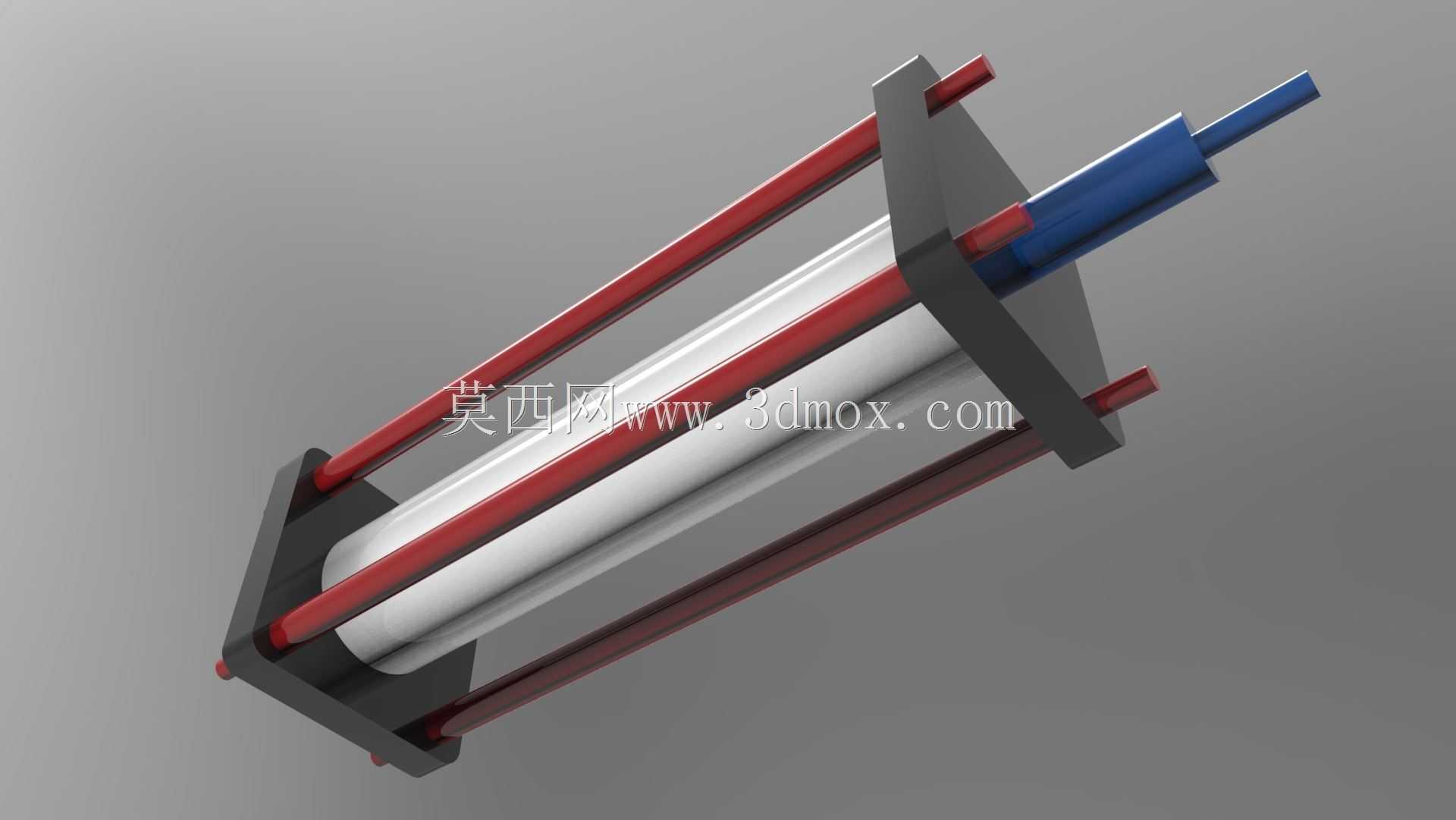

从结构设计逻辑来看，这款气缸采用四根对称布置的拉杆将前后端盖与缸筒拉紧锁定，这种结构的优势在于缸筒加工难度低，端盖密封压紧力可以通过拉杆螺母均匀调整，后期维护时拆解更换密封件也十分方便，不像铆接或滚压封装的气缸一旦密封损坏就整体报废。缸筒内部的活塞采用双向密封结构，活塞两侧都可以通入压缩空气，通过压差推动活塞杆伸出或者缩回，不需要额外的复位弹簧，因此可以实现双向等推力输出，行程也可以根据实际安装需求做灵活调整，不会受弹簧长度的限制。

设计过程中首先要明确的是安装边界尺寸，端盖上的安装孔位需要匹配通用的气缸安装标准，不管是采用脚架安装、法兰安装还是耳轴铰接，都能和市面上的标准安装附件适配，不需要单独定制安装支架。活塞杆的伸出端采用标准外螺纹接口，可以直接连接浮动接头、连接头或者推板，避免活塞杆承受径向偏载，延长密封件和导向套的使用寿命。导向套嵌入前端盖内部，采用耐磨材质制作，给活塞杆提供稳定的径向支撑，避免活塞杆伸出过长时出现下垂剐蹭缸筒的问题。

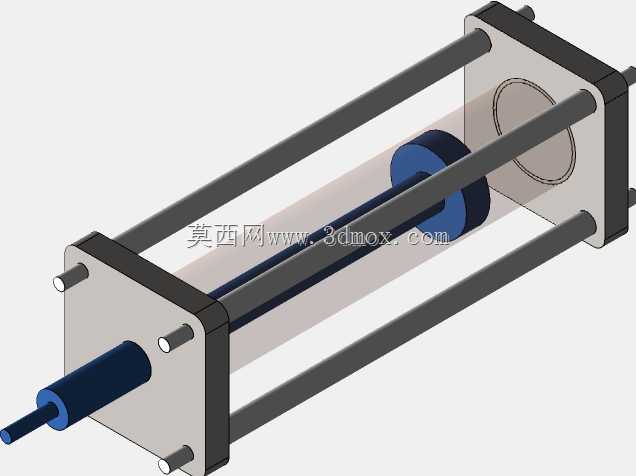

在实际选型应用时，需要结合负载大小、行程长度、安装空间来确认缸径参数，这款结构的气缸可以覆盖常见的中小推力需求，工作压力在常规气动系统的0.4-0.8MPa区间就能稳定出力，动作过程中通过调节进出气口的节流阀就可以平稳控制活塞运行速度，避免到位冲击。缸筒采用透明可视化设计的方案，也可以直观观察到活塞的运行位置，在教学演示、设备调试阶段能快速判断气缸动作是否正常，排查卡滞、漏气这类常见故障。端盖与缸筒的接触面采用静密封结构，配合拉杆的均匀压紧，能保证长期运行下不会出现气体泄漏，维持回路压力稳定，减少空压机的频繁启动能耗。
