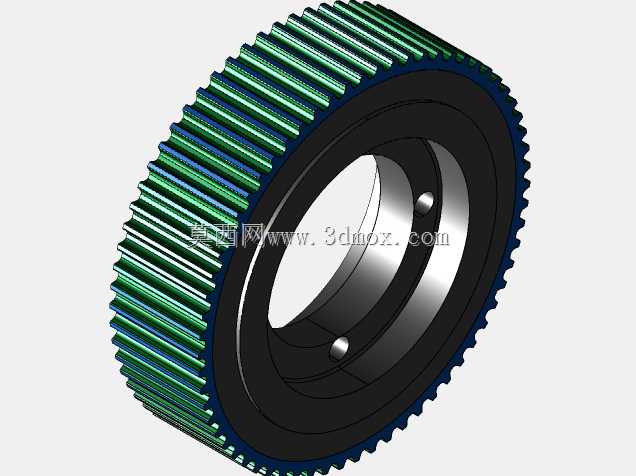

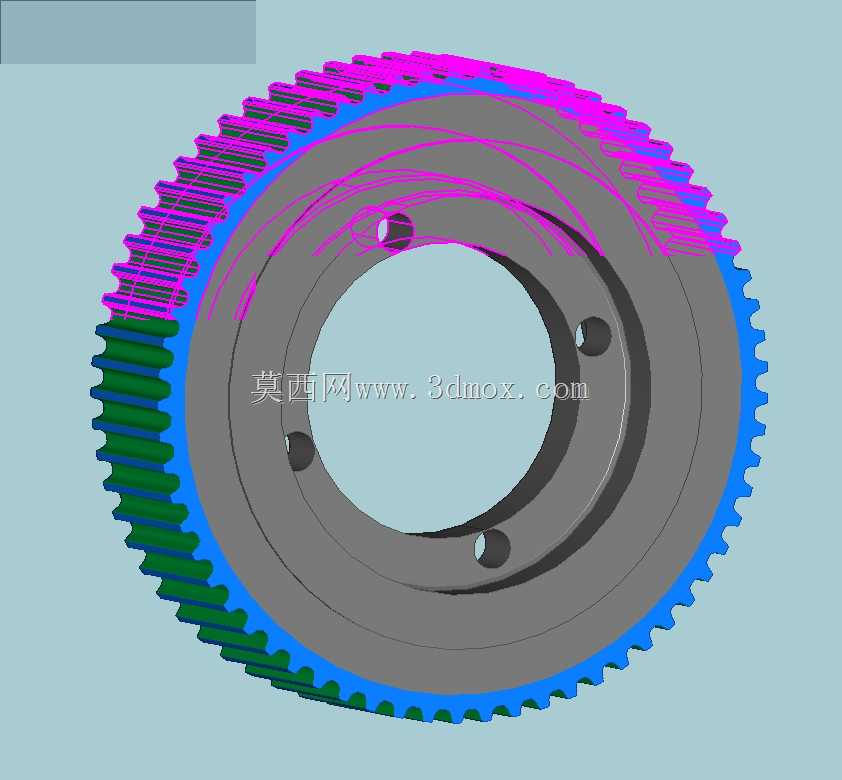

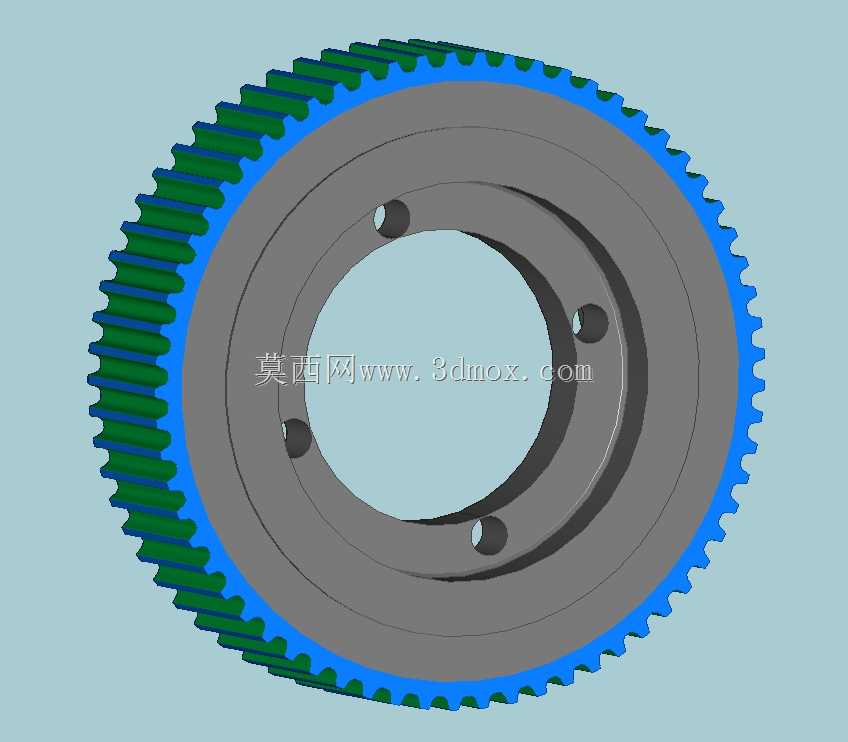

65齿GT2同步带轮精密传动构件

这款65齿GT2同步带轮，是同步传动系统里的核心啮合构件，日常在桌面级3D打印机的XY轴进给传动、小型自动化点胶设备的工位滑台驱动、轻载检测设备的往复位移机构里都能见到它的身影，这类带轮适配的GT2同步带齿形节距为2mm，啮合间隙小，传动过程中几乎无回程误差，能满足小载荷高精度位移的传动需求。

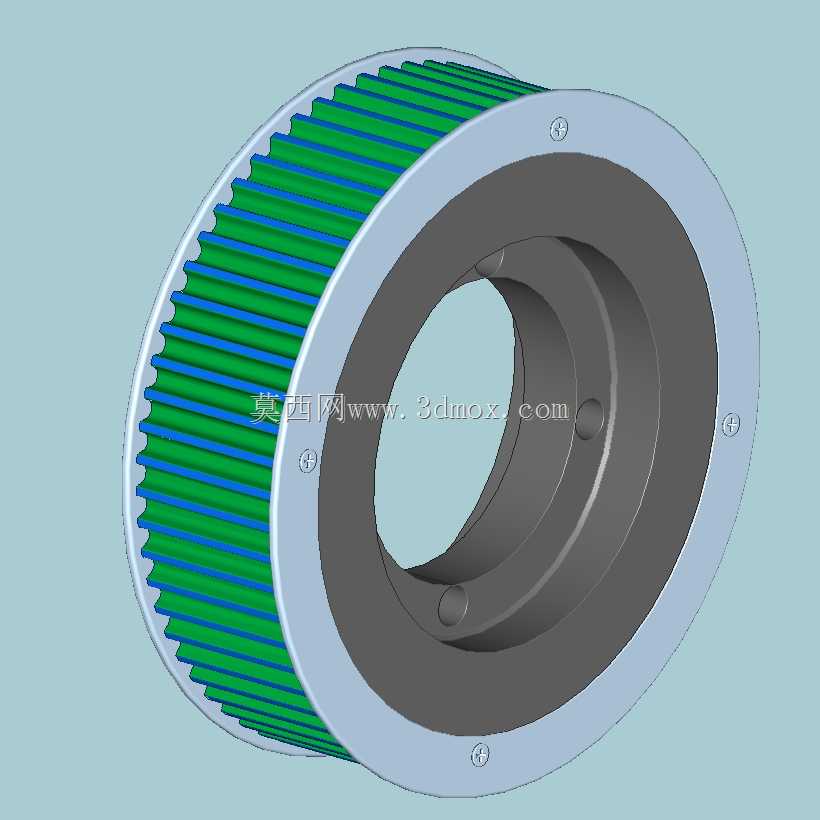

从结构设计来看，这款带轮采用双侧挡边的结构形式，挡边与带轮主体采用紧固螺钉锁合，避免高速运转过程中同步带出现跑偏、脱齿的故障，带轮外圈的齿形完全贴合GT2同步带的齿廓曲线，啮合过程中齿面受力均匀，不会出现局部应力集中导致的齿面磨损过快问题。带轮内孔采用台阶式设计，可适配不同直径的传动轴，内孔侧壁预留的紧定螺钉孔，可直接将带轮锁固在电机输出轴或者从动转轴上，无需额外加工复杂的连接结构，安装便捷性较好。

设计过程中，这款带轮的齿形参数严格匹配GT2带型的啮合标准，齿顶与齿根的圆角经过优化，减少带齿与轮齿啮合时的挤压形变，延长同步带的使用寿命；带轮的安装边界需要注意，双侧挡边的外径要比带轮齿顶圆直径大出足够尺寸，保证同步带运转时不会从轮体侧边滑出，内孔与轴的配合公差选用过渡配合，既保证装配时的顺畅度，又能避免运转过程中带轮与轴出现相对滑动。

实际选型使用时，这款65齿的GT2带轮相比同系列低齿数带轮，在相同电机步进角的驱动下，单圈传动的线位移更大，适合需要大行程快速进给的轻载传动场景，同时因为齿数较多，啮合的带齿数量更多，单齿承受的载荷更小，传动平稳性更优，运转时的振动与噪音也更低。带轮的轮毂部分做了减重设计，在保证整体结构强度的前提下降低了自身转动惯量，能减少电机启动与换向时的惯性负载，提升传动响应速度。
