直径100八十齿分切锯片铣刀三维设计

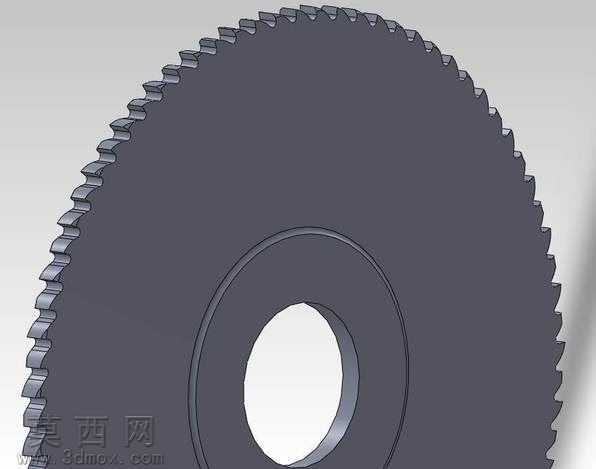

本模型为分切加工场景使用的锯片铣刀，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循金属切削刀具的设计规范，还原了直径100mm规格、80齿的分切锯片铣刀完整结构。建模初期先绘制中心基准轴与径向基准面，以刀具中心为原点绘制内外轮廓草图，外圆轮廓严格匹配100mm直径尺寸，内孔按照标准铣刀安装孔径参数绘制，保证后续装配时与刀轴的配合精度。齿形部分采用阵列特征完成建模，先绘制单个刀齿的截面轮廓，通过拉伸凸台生成单个刀齿实体后，以刀具中心轴为阵列轴，设置等角度间距完成80个刀齿的圆周阵列，每个刀齿的前角、后角、齿槽深度均按照分切锯片的切削参数设置，齿槽的圆弧过渡结构也做了精准还原，避免应力集中的结构缺陷。模型材质采用硬质合金刀具的金属材质进行渲染，整体赋予深灰色金属质感，添加了细微的磨砂纹理模拟真实刀具的表面处理效果，边缘处做了轻微的高光处理，还原金属切削刀具的刃口质感。中心安装孔部分做了内孔表面的光洁度质感处理，区分刀体与安装面的视觉差异。结构设计上，刀体主体为等厚度圆盘结构，刀齿均匀分布在圆盘外圆周，中心通孔为安装定位结构，整体结构对称，符合高速旋转刀具的动平衡设计要求，刀齿与刀体的连接过渡处做了圆角处理，提升刀齿的抗冲击性能，避免切削过程中出现崩齿问题。设计过程中充分考虑了分切加工的实际使用需求，齿距参数匹配薄材分切的切削要求，既保证分切过程中的排屑顺畅，又能保证切削刃口的连续性，避免分切断面出现毛刺、台阶等加工缺陷。模型完成后通过干涉检查验证了所有结构无重叠、无几何错误，所有尺寸参数可根据实际加工需求进行参数化调整，可直接用于刀具设计参考、加工工艺模拟以及装配演示等场景。
